螺纹锁紧环式换热器总体介绍

螺纹锁紧环式加氢换热器的热效益与经济性评估概述螺纹锁紧环式加氢换热器是一种常用于工业生产过程中的换热设备。

它通过将工艺流体和加热介质进行热交换，实现能量的传递和利用。

本文将对螺纹锁紧环式加氢换热器进行热效益和经济性方面的评估，并探讨其在工业领域的应用前景。

热效益评估1. 热传递效率螺纹锁紧环式加氢换热器具有优秀的热传递效率。

它采用螺纹结构，增加了表面积，改善了换热效果。

与传统的管壳式换热器相比，螺纹锁紧环式加氢换热器可以提高20%以上的传热效率。

2. 热回收效果螺纹锁紧环式加氢换热器在加热介质放出热量的同时，实现了热能的回收。

这种方式可以有效提高热效益，减少能源浪费。

3. 优化设计螺纹锁紧环式加氢换热器的设计经过优化，使得热量在设备内部的传输过程中更加均匀，减少了热量的损失。

优化的设计还可以提高热交换的效率，进一步提高了热效益。

经济性评估1. 投资成本螺纹锁紧环式加氢换热器的制造工艺相对较为复杂，生产成本较高。

此外，其材料、维护费用和运营成本也需要考虑。

因此，在进行经济性评估时，需要综合考虑投资成本和运营成本等多方面因素。

2. 能源效益螺纹锁紧环式加氢换热器通过回收热能，提高了能源的利用效率。

这对于工业生产来说是非常重要的，能够在一定程度上降低能源的消耗成本，提高经济效益。

3. 维护与维修成本螺纹锁紧环式加氢换热器在使用过程中需要进行定期维护和维修，以确保其正常运行。

维护与维修成本需要纳入经济性评估的考虑范围，并与投资成本进行权衡。

应用前景螺纹锁紧环式加氢换热器由于其独特的设计和高效的换热性能，在工业领域有着广泛的应用前景。

它可以用于化工、制药、电力、冶金等行业，在提高生产效率的同时大幅降低能源消耗和环境排放。

此外，随着石油、天然气等能源资源的日益减少，加氢处理技术也变得越来越重要。

螺纹锁紧环式加氢换热器的应用正好满足了加氢处理过程中的换热要求，提高了加氢过程的能量利用效率。

结论综上，螺纹锁紧环式加氢换热器在热效益和经济性方面具备很高的潜力。

螺纹锁紧环式换热器的制造更新时间：2011-06-02 15:05:34来源: 工业360核心提示：螺纹锁紧环式换热器的制造吴淳,张永梅(抚顺机械设备制造有限公司,辽宁抚顺113006)摘要:介绍了螺纹锁紧环式换热器的结构型式、制造工艺及关键部位的加工控制。

关键词:换热器;螺纹锁紧环;制造;焊接;热处理中图分类号: TQ 051·501文献标志码: B文章编号: 1000-7466(2007)增刊-0050-03螺纹锁紧环式换热器是用于高温、高压工况下的热交换设备,国内外大型炼油企业在加氢裂化及重油加氢脱硫装置中均采用这种型式的换热器。

它不仅具有耐高温、耐高压、结构紧凑、泄漏点少及密封可靠的特点,而且还具有设备占地面积小、节约材料的优点。

螺纹锁紧环式换热器在操作运行过程中,如果出现了泄漏现象,不需要停车,只需紧固内、外压紧螺栓即可达到密封效果。

但该种设备也存在结构复杂、内件较多、机加工量大、装配困难和拆卸时需要专用工具的不足之处。

其结构见图1。

1.垫片2.管板3.盘根压环Ⅱ4.盘根5.盘根压环Ⅰ6.箱内套筒7.顶压螺栓8.分合环9.压环10.支架11.外密封圈12.密封盘13.内压圈14.外压圈15.螺纹承压环16.外压杆17.内压杆18.外压紧螺栓19.内压紧螺栓20 .压盖图1H-H型螺纹锁紧环换热器结构简图1·设计参数及结构特点螺纹锁紧环换热器适用范围较广,据不完全统计,其管程设计压力为9.0~20.0 MPa,壳程设计压力为2.5~20.0 MPa。

管、壳程的设计温度均在220~435℃。

管、壳程的操作介质一般为H2、油气(含H2S)等。

设备公称直径一般在Φ600~Φ1 600mm,设备主体材料通常选用2.25Cr-1Mo、1.25Cr-0.5Mo-Si、15CrMo和16Mn,换热器管束部件通常选用0Cr18Ni10Ti或15CrMo。

螺纹锁紧环换热器的管板置于管箱筒体内,管箱压盖由螺纹承压环固定,筒体上的开孔采用整体补强结构,管束采用U型管结构可以减少密封点,管程和壳程介质是纯逆向流动,壳程的密封是通过紧固内圈压紧螺栓—内压杆—内压圈—压环—顶压螺栓—分合环—管箱内筒—盘根压环I—盘根—盘根压环II—管板—垫片的顺序逐渐进行传递至压紧,从而保证设备的密封性;管程密封是通过紧固外圈压紧螺栓—外压杆—外压圈—密封盘—外密封垫圈的顺序逐渐进行传递至压紧,从而保证设备的密封性。

螺纹锁紧环换热器文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）螺纹锁紧环换热器摘要本文结合检修过程，简要阐述了高压螺纹锁紧环换热器的拆装程序，着重分析了检修中存在的几个主要问题及可采取的相应措施；并计算了如何确定管、壳程垫片螺栓预紧力。

关键词高压螺纹锁紧环换热器结构特点问题对策1概述在炼油厂使用的换热器结构形式较多，但最常用的是普通大法兰联接型式的换热器。

该换热器具有结构简单、拆卸方便、易于密封等优点。

但随着装置的大型化，所需换热器的尺寸也越来越大，尤其是在加氢裂化、加氢脱硫等装置上用于高温高压并含有氢和硫化氢介质场合的换热器，首先要解决在如此苛刻条件下的密封问题。

为了解决密封问题，这种形式的换热器管、壳程法兰将变得很厚，其紧固螺栓也随之明显增大，这不仅给紧固、拆卸带来了很大的困难，既不便于维修，又难以保证不漏，并且大大增加了金属材料的耗量。

所以，具有密封可靠、结构紧凑、维护简单而且又能及时解决运行中出现的泄漏问题的螺纹锁紧环式换热器应运而生，并广泛地应用在加氢裂化和加氢脱硫等装置中。

2螺纹锁紧环换热器的结构特点螺纹锁紧环换热器的密封结构最早是由美国Chevron公司和日本千代田公司共同开发研究成功的，我国已有十几套加氢装置使用这种换热器。

此换热器的管束多采用U形管式，它的独到结构在于管箱部分。

该换热器可分为两类：即H-H型和H-L型，H-H型适用于管壳程均为高压的场合；H-L型适用于壳程为低压而管程为高压的场合［1］。

本文重点介绍H-H型螺纹锁紧环换热器，它的基本结构如图1所示。

图1H-H型螺纹锁紧环换热器基本结构图管箱中：1、管板；2、壳程垫片；3、隔板箱；4、填料；5、填料压盖；6、内法兰；7、三合环；8、内法兰螺栓；9、管程垫片；10、垫片压板；11、外压环；12、外圈压紧螺栓；13、外圈顶梢；14、螺纹锁紧环；15、管箱盖板；16、内圈压紧螺栓；17、内压环；18、支撑圈；19、内套筒。

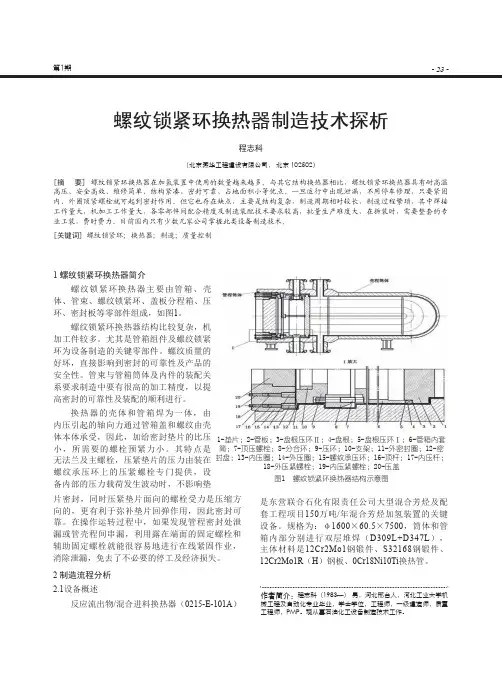

- 23 -第1期螺纹锁紧环换热器制造技术探析程志科（北京燕华工程建设有限公司， 北京 102502）[摘 要] 螺纹锁紧环换热器在加氢装置中使用的数量越来越多。

与其它结构换热器相比，螺纹锁紧环换热器具有耐高温高压、安全高效、维修简单、结构紧凑、密封可靠、占地面积小等优点。

一旦运行中出现泄漏，不用停车修理，只要紧固内、外圈顶紧螺栓就可起到密封作用。

但它也存在缺点，主要是结构复杂，制造周期相对较长，制造过程繁琐，其中焊接工作量大，机加工工作量大，各零部件间配合精度及制造装配技术要求较高，批量生产难度大，在拆装时，需要整套的专业工装，费时费力。

目前国内只有少数几家公司掌握此类设备制造技术。

[关键词] 螺纹锁紧环；换热器；制造；质量控制作者简介：程志科（1983—） 男，河北邢台人，河北工业大学机械工程及自动化专业毕业，学士学位，工程师，一级建造师，质量工程师，PMP。

现从事石油化工设备制造技术工作。

1-垫片；2-管板；3-盘根压环Ⅱ；4-盘根；5-盘根压环Ⅰ；6-管箱内套筒；7-顶压螺栓；8-分合环；9-压环；10-支架；11-外密封圈；12-密封盘；13-内压圈；14-外压圈；15-螺纹承压环；16-顶杆；17-内压杆；18-外压紧螺栓；19-内压紧螺栓；20-压盖图1 螺纹锁紧环换热器结构示意图1 螺纹锁紧环换热器简介螺纹锁紧环换热器主要由管箱、壳体、管束、螺纹锁紧环、盖板分程箱、压环、密封板等零部件组成，如图1。

螺纹锁紧环换热器结构比较复杂，机加工件较多。

尤其是管箱组件及螺纹锁紧环为设备制造的关键零部件。

螺纹质量的好坏，直接影响到密封的可靠性及产品的安全性。

管束与管箱筒体及内件的装配关系要求制造中要有很高的加工精度，以提高密封的可靠性及装配的顺利进行。

换热器的壳体和管箱焊为一体，由内压引起的轴向力通过管箱盖和螺纹由壳体本体承受，因此，加给密封垫片的比压小，所需要的螺栓预紧力小。

其特点是无法兰及主螺栓，压紧垫片的压力由装在螺纹承压环上的压紧螺栓专门提供，设备内部的压力载荷发生波动时，不影响垫片密封，同时压紧垫片面向的螺栓受力是压缩方向的，更有利于弥补垫片回弹作用，因此密封可靠。

螺纹锁紧环式换热器普通大法兰联接型式的换热器结构简单、拆卸方便，但随着装置的大型化，所需换热器的尺寸也越来越大，尤其在加氢裂化、加氢脱硫等装置用于高温高压并含有氢和硫化氢介质场合的换热器，首先要解决在如此苛刻条件下的密封问题。

为了解决密封问题，这种型式的换热器管壳程法兰将变得很厚，紧固螺栓也随之明显增大，这不仅给紧固、拆卸带来很大的困难，既不便于维修，又难以保证不漏，并且大大增加了金属的耗量，既不易加工，又使制造成本上涨。

螺纹锁紧环换热器就在这种背景下应运而生，它密封可靠、结构紧凑、维护简单，最早由美国的Chevron 公司和日本千代田公司共同研究开发，目前已有意大利的IMB公司、中国兰石机械设备有限公司，抚顺石油化工机器厂等单位能制造这种螺纹锁紧环换热器，兰石已可做到DN1900mm。

此换热器的管束多采用U型管，它的独到结构在于管箱部分。

该换热器可分为H—H型和H —L型。

这里只重点讲述H—H型。

一、结构从结构上讲，它有一个完整的外壳，即管程和壳程用同一个筒体，筒体的一端用封头，另一端由螺纹承压环及一个压盖组成并紧贴在密封盘上，密封盘周边由金属垫密封与外界隔离开，防止外漏。

管束放入筒体内，管束上的管板与筒体的内台阶有垫片，将管程及壳程分开。

管箱一侧的管板紧贴内套筒，内套筒的另一侧是内螺拴，内螺栓设置在内卡环上，内卡环放入管箱内壁的沟槽内，内卡环设计成几个分瓣，便于安装，拧紧内卡环上的螺栓，通过内套筒将力传给管板上的垫片，使其压紧。

在双壳程换热器内，管束内设置一个纵向隔板，该隔板穿过管束中心，将管束分为对称的两部分，隔板的两侧安放密封条，用压条及螺栓固定，将单壳程分为双壳程。

折流板成单弓半圆缺圆形或双弓半圆缺圆形。

纵向隔板两侧密封可靠的关键在于密封条的抗高温性能及拉变形性能。

螺纹锁紧环式换热器见图，可以看出所有内件全部放在壳体内，只有一个外密封垫片将换热器内部介质与外界隔开，如果该垫片密封牢靠，设备本身再也没有其他的泄漏点，减少了泄漏的可能性，所以能做到密封可靠。

螺纹锁紧环式换热器雷永飞加氢车间摘要：螺纹锁紧环式双壳程换热器以其较高的换热效率、可靠的安全系数和简单的在线修理功能，非常适合在高温、高压和临氢环境下使用。

本文主要介绍了中国石化股份有限公司上海高桥分公司炼油事业部“十五”二期重点建设项目140万吨/年加氢裂化装置选用的螺纹锁紧式双壳程换热器的结构、材料、制造过程以及检验方法等特点。

关键词：螺纹锁紧环式换热器 2.25Cr-1Mo 双壳程加氢裂化1序言换热设备在炼油和化工生产中占据着重要的地位，它不仅能为生产过程提供必要的工艺条件，而且为减少能源消耗、降低生产成本起到了重要的作用。

可是随着生产技术的发展，人们对设备安全运行和换热器的换热效率的要求逐步提高。

传统的管壳式换热器已经逐渐不能满足在高温、高压条件下的生产需要。

中国石化上海高桥分公司炼油厂1400kt/a加氢裂化装置在设计阶段，根据同类型装置的考察和本装置的生产需要选用了具有较高换热效率、优良在线修理形式的一种新型换热器——螺纹锁紧环双壳程换热器。

中石化高桥分公司炼油事业部1400kt/a加氢裂化装置是该厂适应生产需要和市场需求而建设的“十五”二期重点项目之一，该装置采用中石化集团抚顺石油化工科学院（FRIPP）开发的3936和3976单段双剂串联一次通过的加氢裂化工艺，由北京设计院设计。

装置计划于2004年4月建成，2004年6月正式投产。

该装置共选用了6台螺纹锁紧环式换热器（都为高压换热器）。

其中，E3101/A、E3101/B 和E3103都采用了壳程筒体和管程筒体整体高压的整体式，而E3102、E3104和E3107因为管程压力较高而壳程压力较低采用了壳程筒体和管箱筒体采用螺栓连接、管板和管箱一体的分体结构形式。

2介绍2.1结构特点2.1.1整体式螺纹锁紧环换热器这种换热器适用于管程和壳程同为高压的介质，管箱同壳程介质共用一个壳体，壳程侧顶端为封头，管箱端部用螺纹承压环旋入，就像一个大的丝堵旋入管箱内。

螺纹锁紧环式换热器介绍螺纹锁紧环式换热器介绍目录一、概述二、螺纹锁紧环式换热器制造简述三、螺纹锁紧环式换热器简明工艺流程图一、概述1．简要说明螺纹锁紧环式换热器是当前世界先进水平的热交换设备, 国内外大型炼油企业在加氢裂化和重油加氢脱硫装置中一般均采用此种形式换热器。

它具有结构紧凑, 泄漏点少,密封可靠, 占地面积小, 节省材料的特点. 一旦运行过程中出现泄漏点, 也不必停车,紧固内、外圈顶紧螺栓即可达到密封要求。

但结构复杂,机加工量大, 装配复杂,拆卸需要借助专用工装,随着炼油规模及装置大型化及其装置的更新、增加,对此类设备的年需求量日增。

以往此类设备, 均依赖从日本、美国及意大利进口, 国家每年需支付大量外汇, 故早在“七五”期间, 国家将其列入国产化攻关项目, 由中石化总公司、原机械部组织, 洛阳设计院与兰石厂联合攻关。

最初,通过引进、吸收、消化国外技术及意大利IMB公司合作生产的方式, 为镇海炼厂“80万吨/年加氢裂化装置”生产出两台(重叠为一组) “H--H”型螺纹锁紧式换热器。

在此基础上,又进行了联合攻关的第二步, 即完全国产化一台, 此台也用于此装置中。

这三台换热器, 在镇海炼厂未停车运行三年多后进行设备检修至今运行正常, 证明其质量是有保证的。

此三台换热器的制造成功, 标志着此类换热器整体制造功关目的已基本达到, 从设计到制造, 已具备国产化的条件。

双壳程螺纹锁紧环高压换热器为九十年代国外新一代高科技产品。

八十年代中期,各制造厂家就在开发研究“双壳程螺纹锁紧环高压换热器”上投入了较大的人力、物力, 从材料的采购，结构设计，制造工艺及质量控制等方面进行了大量的工作, 并制定出科学合理可操作的制造工艺方案。

此类设备主体材料的焊接和内壁不锈钢层的堆焊,其工艺已相当成熟。

单个筒体环缝坡口均采用立车加工，以保证组装后的直线度。

为了保证两大段组装后达到图纸的要求, 在两大段对接端口设计了自动定心工装, 大螺纹加工是本设备制造非常重要的一环,各制造公司设计了专用测量工具及样板,编制了专用加工工艺和检检方法,采用了大型数控镗铣床加工, 保证大螺纹一次加工成功,换热管与管板贴胀,采用新开发出的液压涨管技术进行涨结,管壁无机械损伤和减薄, 提高了管壁抗腐蚀能力, 并且大大便利了内部施工,降低了劳动强度. 安装管箱内件, 采用新设计旋螺纹工装旋入大螺纹, 确保螺纹环旋到位.这充分说明国内制造厂有条件，有能力制造开发更高参数更新结构的双壳程螺纹锁紧环高压换热器。

螺纹锁紧环换热器结构原理分析(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--螺纹锁紧环换热器结构分析为满足现有催化混合柴油产品质量升级的需要，我厂新建35万吨/年柴油加氢改质装置，采用加氢改质、异构降凝组合工艺技术，在降低柴油凝点的同时，降低柴油硫含量和密度，提高十六烷值，并保证较高的柴油收率，以期效益最大化。

但是柴油加氢工艺具有高温、高压、临氢、易燃、易爆和腐蚀性强的特点，为保证装置“安、稳、长、满、优”的运行目标，设备运行的可靠性显得尤为重要。

加氢装置苛刻的操作条件下，设备的密封问题至关重要。

在高压条件下的换热器，如果采用普通的法兰式换热器，其管壳程法兰将变得非常厚，紧固螺栓直径也随之增加很大，给设备的紧固、拆卸带来了很大的困难，既不便于维修，又难以保证不漏，并大大增加昂贵金属材料的消耗。

为了解决这些问题，加氢装置高压部位通常选择螺纹锁紧环式换热器。

它具有密封合理，结构紧凑、维护简单的特点，其管箱用大型螺纹锁紧环承担全部压力，压紧垫片的螺栓只提供垫片压紧力，改变了普通换热器两个大法兰和一套螺栓、螺母组成的密封结构。

而且在运行过程中如果出现泄漏时，也不必停车，只需紧固外面的压紧螺栓即可达到密封要求。

其最大优点是可在带压的情况下排除泄漏，实现密封力和内压力由不同零部件承担。

1、设备结构特点及密封原理螺纹锁紧环换热器有两种结构形式，为H-L型（高-低）和H-H 型（高-高）。

两种换热器结构立体图如下：图1 H-L型管箱结构图2 H-H型管箱结构1）、H-L型，即高-低压型，是指管程为高压，壳程为低压型螺纹锁紧环换热器。

由于管壳程压差通常较大，将管板与管箱壳体制成一体，使得管壳程之间的密封由焊接而形成，确保密封的可靠性。

注：1-管箱壳体；2-螺纹锁紧环（承压环）；3-防护罩；4-密封盘；5-波齿垫；6-压环；7-管箱盖板（压盖）；8-顶销；9-压紧螺栓；10-定位销。

螺纹锁紧环式加氢换热器的换热管束结构与优化设计引言：换热器是一种常用的热交换设备，用于在不同介质之间传递热量。

螺纹锁紧环式加氢换热器是一种具有高效换热性能和可靠性的换热设备。

本文将讨论该换热器的换热管束结构，并提出其优化设计方法。

一、螺纹锁紧环式加氢换热器的换热管束结构1. 换热管束的构成螺纹锁紧环式加氢换热器的换热管束由一串管子组成，这些管子被固定在一个支架上，并与进出口管道相连。

每个管子都有一系列的螺纹，形成螺纹管束。

管束中的每个管子都充分接触，以优化热量传递。

2. 螺纹结构设计在螺纹锁紧环式加氢换热器中，螺纹结构的设计起着至关重要的作用。

合理的螺纹设计可以增加管子的表面积，提高热传导效率。

一般来说，螺纹的深度、间距和形状都会影响热量传递的效果。

3. 管束固定方式为了确保管束的稳定性和安全性，螺纹锁紧环式加氢换热器通常采用螺纹锁紧环来固定管束。

螺纹锁紧环可以有效地防止管束松动和位移，保证换热器的正常运行。

锁紧环的设计需要考虑到管束的尺寸和材料的选择。

二、螺纹锁紧环式加氢换热器的优化设计方法1. 管束材料在螺纹锁紧环式加氢换热器的优化设计中，选择合适的管束材料非常重要。

材料的选择应考虑到其耐腐蚀性、导热性和强度等因素。

常见的材料包括不锈钢、铜合金等。

2. 管束间距管束间距的选择对换热器的换热效率有着重要影响。

过小的管束间距可能导致管束堵塞和流动不畅，而过大的间距则会降低换热效果。

因此，需要根据具体的换热需求和流体参数来确定合适的间距。

3. 螺纹形状螺纹锁紧环式加氢换热器的螺纹形状应根据流体特性和换热要求进行设计。

一般来说，螺纹的形状可以是圆形、方形、三角形等。

通过合理设计螺纹的形状可以增加管子的有效换热面积，提高换热效率。

4. 锁紧环的设计为了确保管束的固定和安全，锁紧环的设计也需要考虑到多个因素。

合适的锁紧环尺寸、材料和结构可以增加管束的稳定性，并减少运行过程中的振动和松动现象，从而延长换热器的使用寿命。

高压加氢用螺纹环锁紧式换热器的介绍更新时间：2010-06-21 15:02:32原荣婷(中国石化股份有限公司物资装备部,北京100728)摘要：介绍了螺纹环锁紧式换热器的设计、结构特点、制造工艺以及典型的螺纹环锁紧式换热器的主要技术参数,阐述了产品制造过程的质量控制。

关键词：高压换热器;加氢;螺纹环锁紧式;设计;制造;质量中图分类号：TQ 050.6; TQ 051.3 文献标志码: B加氢裂化装置是石油炼制中的重要装置,该装置中用于反应物与进料、新氢循环氢等高温高压、含不凝气、两侧相变的换热器一般均采用螺纹环锁紧式换热器。

该种换热器的传热技术是荷兰ABB鲁姆斯传热公司的专利。

为了实现国产化要求,提高我国螺纹环锁紧式换热器设计和制造水平,在吸收国外设计和制造这类换热器经验基础上,中石化北京设计院和兰州石油化工机器厂协作,成功地为天津石化设计和制造了3台高压双壳程螺纹环锁紧式换热器。

文中以此为例介绍高压加氢螺纹环锁紧式换热器的结构及其制造情况。

1 设备技术参数天津石化3台高压加氢螺纹环锁紧式换热器型式为双壳程双管程U形管式换热器,由管箱、壳体、管束、螺纹锁紧环、管箱压盖、分程隔板以及压环等组成。

其结构示意见图1,设计参数为,壳程设计压力15.02 MPa,工作压力14. 3 MPa,试验压力20.08 MPa;设计温度370℃,工作温度334℃;内径Φ1200 mm,壁厚(72 mm +6.5 mm)/(225 mm +6. 5 mm);介质为混合油。

管程设计压力为13.8 MPa,工作压力为13. 0 MPa,试验压力为19.0 MPa;设计温度420℃,工作温度391℃;内径Φ1276 mm,厚度不等;介质为反应产物。

单台换热面积750m2,体积11.7 m3,设备质量79.25 t,U形换热管外径Φ19mm,壁厚2.2~2.7mm,直段管长7500 mm,数量861根。

2 结构特点(1)双壳程、双管程换热器采用双壳程时的传热效率高于单壳程。

螺纹锁紧环式加氢换热器的压降与换热量分析螺纹锁紧环式加氢换热器是一种常用于化工工艺中的重要设备，它可以实现高效的热能传递和加氢反应。

在工业生产中，了解螺纹锁紧环式加氢换热器的压降和换热量对于工艺优化和设备性能提升至关重要。

本文将对螺纹锁紧环式加氢换热器的压降和换热量进行分析，并探讨其相关影响因素。

首先，我们需要了解螺纹锁紧环式加氢换热器的工作原理。

该换热器主要由内外两层壁管组成，内壁管为加氢介质流动通道，外壁管为加热介质流动通道。

加氢介质在内部管道中流动，通过外部管道的加热介质散发热量，从而实现加氢反应和换热过程。

螺纹锁紧环式结构的加氢换热器在加氢介质流动中形成环形螺旋状的流动路径，使流体更好地与换热面接触，提高传热效率。

对于螺纹锁紧环式加氢换热器的压降分析，压降主要受到流体流动阻力和流道结构等因素的影响。

流体通过螺纹锁紧环式结构时，会发生摩擦和阻力损失，导致压降的产生。

为了减小压降，一种常见的方法是优化流道结构，例如增加流道的宽度，减小螺旋线间距等，以减小流体在流动过程中的阻力损失。

此外，流体的流速也是影响压降的重要因素，较低的流速可以减小阻力损失，但也可能降低传热效率。

因此，在设计螺纹锁紧环式加氢换热器时，需要综合考虑流体流速、流道结构和传热效率等因素，以找到最佳的平衡点。

除了压降，换热量也是评估螺纹锁紧环式加氢换热器性能的重要指标。

换热量取决于加热介质的温度、流速和传热面积等因素。

加热介质的温度差是影响换热量的主要因素之一，较大的温度差可以提高传热效率，但也增加了能量损失。

此外，加热介质的流速和传热面积也会对换热量产生影响。

较高的流速和较大的传热面积可以增加热负荷和传热效率，但也会增加设备的体积和成本。

因此，在设计螺纹锁紧环式加氢换热器时，需要综合考虑加热介质的温度差、流速和传热面积等因素，以找到最佳的设计方案。

此外，螺纹锁紧环式加氢换热器的材料选择也会对其性能产生一定影响。

传热面的材料应具有良好的热传导性能和机械强度，以确保换热器的高效运行和长期稳定性。
