基于有限元模型的汽车车身强度分析与优化设计引言：汽车车身设计是整车设计中至关重要的一环。
汽车车身不仅是汽车的“外衣”，还承担着对乘员安全和行驶稳定性的极其重要的作用。
车身的强度是确保车辆在各种复杂工况下保持结构稳定、寿命可靠的关键因素。
基于有限元模型的汽车车身强度分析与优化设计具有重要的意义。
1. 有限元分析在汽车车身设计中的应用有限元分析是一种基于力学原理和数值计算方法的数值模拟技术。
它可以将复杂的连续体结构离散为有限个单元，通过求解单元之间的相互作用力，得到结构的应力、应变等力学参数。
在汽车车身设计中，有限元分析可以有效地评估车身的强度、刚度、振动特性等。
2. 汽车车身强度分析的主要内容汽车车身强度分析主要分为静态强度分析和动态强度分析两个方面。
2.1 静态强度分析静态强度分析是对车身在静态加载条件下进行强度评估。
通过有限元分析，可以得到车身各部分的应力分布情况和最大应力值，进而判断车身是否足够强度。
在静态强度分析中，需要考虑的因素包括车身的受载状态、材料的力学性质、载荷的大小和方向等。
2.2 动态强度分析动态强度分析是对车身在动态加载条件下进行强度评估。
在实际使用中，汽车车身会受到各种道路激励和振动的影响，因此需要对车身进行动态强度分析。
通过有限元分析，可以得到车身在不同工况下的应力变化规律和疲劳寿命，进而优化车身结构设计，提升车身的抗疲劳能力。
3. 汽车车身设计的优化方法基于有限元模型的汽车车身优化设计可以通过调整车身结构和材料等手段来提升车身的强度和刚度。
3.1 结构优化在车身结构优化中，可以通过增加加强筋、设置补强板和优化焊缝位置等方式来提升车身的强度。
通过有限元分析，可以评估不同优化方案的效果，并选择最佳方案进行实施。
3.2 材料优化材料的选择对车身的强度和轻量化设计起着重要作用。
目前，高强度钢材和铝合金等轻量化材料正在被广泛应用于汽车车身设计中。
基于有限元分析，可以评估不同材料对车身强度的影响，并选择合适的材料进行使用。
汽车有限元法概述有限元法（Finite Element Method，FEM）是一种工程数值分析方法，广泛应用于汽车工程领域，用于模拟和预测汽车结构在受力下的行为和性能。
本文将对汽车有限元法进行概述。
有限元法的基本原理是将连续结构离散化为有限个子结构，每个子结构称为有限元。
每个有限元内的应力和变形可以用简单的方程表示。
通过求解这些方程，可以推导出整个结构的应力和变形情况。
汽车有限元法主要有以下几个步骤：1.建模：将汽车的零部件、结构和系统进行建模，将其分割成有限元。
这个过程需要根据实际情况选择适当的网格划分和元素类型。
常见的元素包括线元素、面元素和体元素。
建模的准确性和合理性对于后续的分析和计算结果具有重要影响。
2.边界条件：确定模型的边界条件，包括支撑条件和外部加载条件。
支撑条件包括固定支撑和弹性支撑。
外部加载条件包括重力、加速度、风压等。
准确描述和设置边界条件是模拟计算的关键步骤。
3.材料特性：为每种材料分配相应的材料特性参数。
常见的材料特性包括弹性模量、泊松比、材料密度等。
这些参数将决定材料在受力下的行为和响应。
4.模拟计算：利用有限元软件对建模后的汽车结构进行计算和模拟。
通过求解每个有限元的位移和应变，再结合材料特性进行力学分析，得到汽车结构在受力下的应力和变形情况。
5.结果评估：根据计算得到的应力和变形结果，对汽车结构的强度、刚度、耐久性等性能进行评估和分析。
如果发现问题或不合理现象，可以进行模型修正和参数优化，以提高结构的性能。
在汽车工程领域，有限元法主要应用于以下几个方面：1.结构强度分析：通过有限元法，可以对汽车结构的强度进行评估和分析。
例如，分析车身在碰撞时的变形情况，以及主要部件在受力下的应力情况。
2.动态响应分析：有限元法可以模拟汽车在动力加载下的振动和动态响应情况。
例如，模拟车辆在行驶过程中的悬挂系统振动，以及发动机振动对车身的影响。
3.疲劳寿命评估：通过有限元法，可以分析汽车结构在复杂工况下的疲劳寿命。

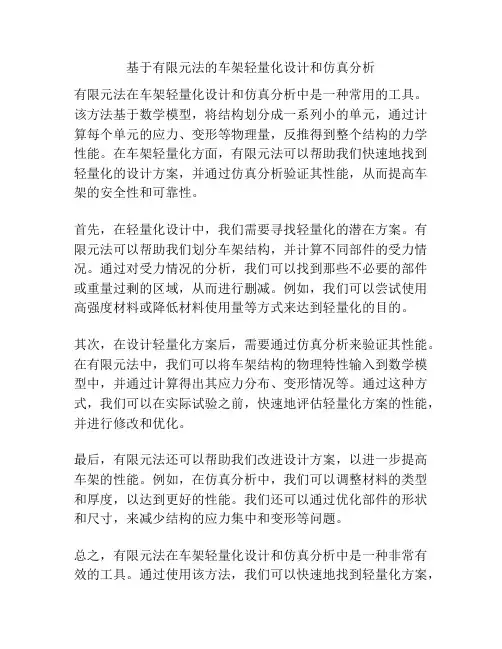

基于有限元法的车架轻量化设计和仿真分析有限元法在车架轻量化设计和仿真分析中是一种常用的工具。
该方法基于数学模型，将结构划分成一系列小的单元，通过计算每个单元的应力、变形等物理量，反推得到整个结构的力学性能。
在车架轻量化方面，有限元法可以帮助我们快速地找到轻量化的设计方案，并通过仿真分析验证其性能，从而提高车架的安全性和可靠性。
首先，在轻量化设计中，我们需要寻找轻量化的潜在方案。
有限元法可以帮助我们划分车架结构，并计算不同部件的受力情况。
通过对受力情况的分析，我们可以找到那些不必要的部件或重量过剩的区域，从而进行删减。
例如，我们可以尝试使用高强度材料或降低材料使用量等方式来达到轻量化的目的。
其次，在设计轻量化方案后，需要通过仿真分析来验证其性能。
在有限元法中，我们可以将车架结构的物理特性输入到数学模型中，并通过计算得出其应力分布、变形情况等。
通过这种方式，我们可以在实际试验之前，快速地评估轻量化方案的性能，并进行修改和优化。
最后，有限元法还可以帮助我们改进设计方案，以进一步提高车架的性能。
例如，在仿真分析中，我们可以调整材料的类型和厚度，以达到更好的性能。
我们还可以通过优化部件的形状和尺寸，来减少结构的应力集中和变形等问题。
总之，有限元法在车架轻量化设计和仿真分析中是一种非常有效的工具。
通过使用该方法，我们可以快速地找到轻量化方案，并通过性能仿真进行验证和优化，最终提高车架的安全性和可靠性。
为了能更清楚地了解车架轻量化设计和仿真分析的数据，我们可以以一辆小型轿车为例，尝试列出相关数据并进行分析。
首先，我们需要了解该汽车原始的车架结构的总重量、尺寸和材料类型及数量等情况。
假设该汽车的车架总重量为1000千克，尺寸为4000毫米长、1500毫米宽和1500毫米高，使用的材料为钢材和铝材，其中钢材使用量为80%。
我们可以看到，该车架的重量相对较高，需要进行轻量化设计。
接下来，我们可以通过有限元法对该车架进行轻量化设计。
有限元法在汽车设计中的应用综述有限元法（Finite Element Method，FEM）是一种常用的工程分析方法，可以用于汽车设计和研发过程中的各个方面。
它能够提供对汽车各个零部件和整车系统的结构和性能进行准确预测和评估，从而优化设计、提高质量和可靠性。
首先，在汽车设计中，有限元法广泛应用于结构分析。
通过将提供几何和材料特性的三维模型离散化为许多小单元，有限元方法可以实现复杂结构的精确模拟。
对于汽车的车架、车身和其他零部件，有限元分析可以确定和优化结构强度、刚度和耐久性，以确保在实际使用条件下的安全和可靠性。
其次，在汽车性能评估方面，有限元法也扮演着重要的角色。
例如，通过有限元分析可以预测汽车的振动和噪声水平，帮助设计师确定如何优化车辆的悬挂系统、座位和噪声隔离措施，提高驾驶舒适度。
此外，有限元法也可以用于优化车辆的气动外形，减小气动阻力，提高燃油效率。
在碰撞安全方面，有限元分析是不可或缺的工具。
通过构建模型并进行碰撞仿真，有限元法可以预测汽车在不同碰撞情况下的变形和应力分布，评估车辆和乘客的安全性能。
这有助于设计师改进车辆的安全结构，提高车辆的碰撞安全性。
有限元法还可以用于优化车辆的制造工艺。
通过在有限元模型中引入相关的制造过程，如冲压、焊接等，可以预测和解决可能出现的制造问题。
这有助于设计师优化零件和整车的制造工艺，减少制造成本和时间。
此外，有限元法还可以应用于电动汽车的设计和开发。
电动汽车的电池、电机和电控系统具有复杂的结构和作用机理。
通过有限元方法可对电池的热传导、电池盒的结构强度和散热性能进行评估和优化。
对于电机和电控系统，有限元分析可以用于确定电磁场分布、热湿度性能以及电磁振动等。
综上所述，有限元法在汽车设计中具有广泛应用的优势。
它可以用于汽车结构分析、性能评估、碰撞安全、制造工艺和电动汽车设计等方面。
通过有限元分析，汽车制造商和设计师能够在保证安全性和可靠性的前提下，最大程度地优化设计，提高汽车的性能和竞争力。
有限元法在汽车零部件开发中的应用汽车零部件的设计和开发是汽车制造行业中至关重要的任务，要
做到高质量、安全可靠、及时高效，就必须使用高效的设计分析工具，有效缩短设计和开发时间，减少设计缺陷和开发风险。
有限元分析（FEA）技术已成为汽车零部件的设计与开发的优势分析和设计工具，
它可以有效地为汽车零部件的设计和开发提供辅助。
有限元法是一种数值分析方法，它可以帮助用户快速、精确地检
验汽车零部件模型的有效性和可靠性，并为零部件的设计与开发提供
有价值的信息。
有限元分析技术能够提供更加准确和有效的汽车零部
件设计和开发方案，并迅速确定最佳的设计变量，使设计过程能够更
快地完成和实施。
有限元分析可以帮助汽车零部件制造商快速、准确的评估零部件
模型，预测未发生变化之前的情况，从而使建模时错误和误差最小化。
这些预测结果可以帮助制造商针对特定应用缩短设计周期，提高设计
质量，提高性能并大大减少费用支出。
此外，有限元分析还可以帮助开发人员在设计模型中针对特定应用环境识别最佳后处理和装配，以实现长远的可靠性和可持续发展。
它还可以协助结构优化，以有效减少原材料的消耗，缩短形状的设计时间，从而减少重量，延长使用寿命。
有限元分析在汽车零部件设计和开发中的应用可以帮助汽车零部件制造商提高分析精度，从而最大限度减少设计周期，降低费用，确保质量和安全；有效减少零部件模型建模时的错误和误差；进一步提升汽车零部件的性能，减少原材料的消耗，延长设备使用寿命，并有利于相关行业的可持续发展。
因此，有限元分析无疑成为汽车零部件设计和开发中有效率、准确和可靠的工具。

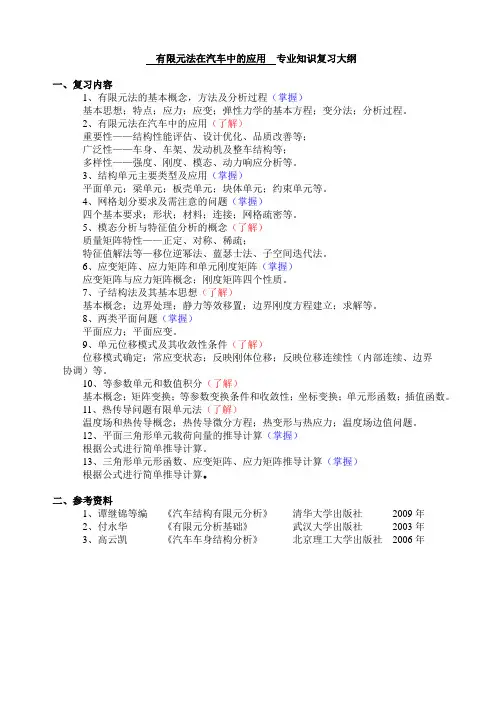

有限元法在汽车中的应用专业知识复习大纲一、复习内容1、有限元法的基本概念，方法及分析过程（掌握）基本思想；特点；应力；应变；弹性力学的基本方程；变分法；分析过程。
2、有限元法在汽车中的应用（了解）重要性——结构性能评估、设计优化、品质改善等；广泛性——车身、车架、发动机及整车结构等；多样性——强度、刚度、模态、动力响应分析等。
3、结构单元主要类型及应用（掌握）平面单元；梁单元；板壳单元；块体单元；约束单元等。
4、网格划分要求及需注意的问题（掌握）四个基本要求；形状；材料；连接；网格疏密等。
5、模态分析与特征值分析的概念（了解）质量矩阵特性——正定、对称、稀疏；特征值解法等—移位逆幂法、蓝瑟士法、子空间迭代法。
6、应变矩阵、应力矩阵和单元刚度矩阵（掌握）应变矩阵与应力矩阵概念；刚度矩阵四个性质。
7、子结构法及其基本思想（了解）基本概念；边界处理；静力等效移置；边界刚度方程建立；求解等。
8、两类平面问题（掌握）平面应力；平面应变。
9、单元位移模式及其收敛性条件（了解）位移模式确定；常应变状态；反映刚体位移；反映位移连续性（内部连续、边界协调）等。
10、等参数单元和数值积分（了解）基本概念；矩阵变换；等参数变换条件和收敛性；坐标变换；单元形函数；插值函数。
11、热传导问题有限单元法（了解）温度场和热传导概念；热传导微分方程；热变形与热应力；温度场边值问题。
12、平面三角形单元载荷向量的推导计算（掌握）根据公式进行简单推导计算。
13、三角形单元形函数、应变矩阵、应力矩阵推导计算（掌握）根据公式进行简单推导计算。
二、参考资料1、谭继锦等编《汽车结构有限元分析》清华大学出版社2009年2、付永华《有限元分析基础》武汉大学出版社2003年3、高云凯《汽车车身结构分析》北京理工大学出版社2006年。
有限元分析在工程设计中的应用案例分析有限元分析，简称FEA（Finite Element Analysis），是一种利用数值计算方法对复杂结构进行力学分析的技术。
它基于物理学原理，利用离散化方法将连续的结构在有限元上分解成多个互相联系但是局部地独立的单元，再通过数学算法进行求解，最终得到整个结构的力学行为。
因为它可以减少试错周期、降低开发成本和提高产品性能，所以有限元分析已经成为当今工程设计和生产领域一项非常重要的技术。
本文将介绍一些有限元分析在工程设计中的具体应用案例。
1.汽车发动机壳体优化汽车发动机壳体是承载引擎所有关键部件的重要结构，其制造复杂度很高。
为了减少开发过程中的试验成本和时间,一家风机厂专门利用有限元分析技术对汽车发动机壳体进行优化设计。
更改前发动机壳体在经过一定的较高频振动时会存在密封性能下降的现象，需要进行加强设计。
利用有限元分析技术，他们对发动机壳体进行了动力学分析，并计算了各部位的振动位移和应力分布，通过不断地修改控制点的位置和形状来提高振动阻尼性能和密封性能。
最终确定了优化方案，成功地减少了振动，提高了发动机壳体的防震性能和密封性能。
2.建筑物钢框架分析建筑物钢框架是建筑结构的重要组成部分，其承载能力和组装结构设计都需要严格控制。
如何选取更好的工艺和材料来设计出更安全可靠的钢框架结构，被许多建筑设计公司所思考。
有限元分析技术的应用可以帮助工程师确定结构的承载能力，最大应力极限和变形情况，进而实现结构的优化。
一家建筑设施的设计公司利用有限元分析技术来优化钢框架的结构，计算具体承载状况，最终确定钢框架结构的有效设计方案。
这一个优化设计方案进一步增强了建筑物钢框架的承载能力，提高了项目的整体优势性。
3.飞机负荷分析航空工业是重要的现代国家产业之一。
飞机设计、测试和生产都需要极高的准确性，而这需要大量的场地、人力和物资投入。
一家工程公司成功地利用有限元分析技术对飞机进行负荷分析并评估整体结构的强度和刚度。
汽车轮毂有限元分析汽车轮毂有限元分析是通过应用有限元方法进行轮毂结构的分析和优化。
有限元方法是一种数值分析方法，可以将复杂的连续体结构分割成为许多小的有限元单元，对每个小单元进行离散化的计算，再通过组装这些小单元，来近似求解整个结构的力学行为。
轮毂在汽车中发挥着关键的作用，不仅需要具备足够的强度和刚度，还需要考虑到其重量和制造成本。
为了实现更好的性能，有限元分析可以提供大量的设计数据和结构应力分布，从而帮助设计师确定最佳的轮毂结构。
有限元分析通常包括以下步骤：1.几何建模：通过将轮毂几何形状离散成小单元，建立起有限元模型。
这一步需要使用专业的CAD软件进行建模，以准确地描述轮毂结构。
2.材料建模：根据轮毂的实际材料特性，选择合适的材料模型，并设定材料的弹性模量、泊松比、屈服强度等力学参数。
3.网格划分：将轮毂模型网格化，将轮毂分割成小的连续单元。
合理的网格划分可以提高计算精度和计算效率。
4.边界条件：根据实际情况，设定边界条件，如轴承支撑力、轮胎压力等。
这些边界条件对于模拟真实工作状态和载荷非常重要。
5.载荷应用：模拟轮毂在实际使用过程中受到的各种载荷，如非均匀地面不平度、刹车力、加速度等。
6.求解方程：根据有限元法的基本原理，利用有限元软件对结构进行计算，求得轮毂在载荷下的应力、应变等力学响应。
7.结果分析：通过分析有限元计算结果，可以得到轮毂结构的强度、刚度、振动响应等重要性能参数，从而指导结构的优化设计。
在进行汽车轮毂有限元分析时，需要考虑到轮毂结构的复杂性和工作条件的多样性，如静载、动载、冲击载荷等。
同时，还需要考虑到材料疲劳、裂纹扩展等影响轮毂寿命的因素。
基于有限元分析的汽车轮毂优化设计可以帮助设计师实现以下目标：1.轻量化设计：通过有限元分析可以对轮毂结构进行优化，减小重量，提高车辆的燃油经济性和操控性能。
2.强度优化：有限元分析可以帮助确定轮毂结构在各种工况下的应力水平，以确保轮毂具备足够的强度和刚度，避免因应力过高而导致的疲劳损伤。
有限元法在汽车中的应用
有限元法是随着计算机技术的应用而发展起来的一种先进的技术，广泛应用于各个领域中的科学计算、设计、分析中，成功的解决了许多复杂的设计和分析问题，己成为工程设计和分析中的重要工具。
随着计算机技术的快速发展和普及，有限元方法迅速从结构工程强度分析计算扩展到几乎所有的科学技术领域，成为一种丰富多彩、应用广泛并且实用高效的数值分析方法，有限元法在产品设计和研制中所显示出的无可伦比的优越性，使其成为企业在市场竞争中制胜的一个重要工具，有限元法在机电工程中的应用也越来越重要。
现代汽车工业技术快速发展,计算机技术不断推陈出新,使分析仿真技术以其快速高效和低成本的强大优势,成为汽车设计的重要手段,各种分析软件成为CAE技术广泛应用的工具。
有限元在机械设计中的优点是有目共睹的，在汽车的设计中这些优势得到了完美的体现，其优点如下：
1、与CAD软件的无缝集成
当今有限元分析软件的一个发展趋势是与通用CAD软件的集成使用，即在用CAD软件完成部件和零件的造型设计后，能直接将模型传送到CAE软件中进行有限元网格划分并进行分析计算，如果分析的结果不满足设计要求则重新进行设计和分析，直到满意为止，从而极大地提高了设计水平和效率。
2、更为强大的网格处理能力
有限元法求解问题的基本过程主要包括：分析对象的离散化、有限元求解、计算结果的后处理三部分。
对于许多工程实际问题，在整个求解过程中，模型的某些区域将会产生很大的应变，引起单元畸变，从而导致求解不能进行下去或求解结果不正确，因此必须进行网格自动重划分。
有限元使用的自适应网格往往是许多工程问题如裂纹扩展、薄板成形等大应变分析的必要条件。
3、由求解线性问题发展到求解非线性问题
随着科学技术的发展，线性理论已经远远不能满足设计的要求，许多工程问题如材料的破坏与失效、裂纹扩展等仅靠线性理论根本不能解决，必须进行非线性分析求解，为此国外一些公司花费了大量的人力和物力开发非线性求解分析软件，它们的共同特点是具有高效的非线性求解器、丰富而实用的非线性材料库。
4、由单一结构场求解发展到耦合场问题的求解
理论上已经证明，只要用于离散求解对象的单元足够小，所得的解就可足够逼近于精确值。
用于求解结构线性问题的有限元方法和软件已经比较成熟，发展方向是结构非线性、流体动力学和耦合场问题的求解。
需要对结构场和流场的有限元分析结果交叉迭代求解，即所谓"流固耦合"的问题。
由于有限元的应用越来越深入，人们关注的问题越来越复杂，耦合场的求解必定成为CAE软件的发展方向。
5、程序面向用户的开放性
有限元软件允许用户根据自己的实际情况对软件进行设置和扩充，包括用户自定义单元特性、用户自定义材料本构（结构本构、热
本构、流体本构）、用户自定义流场边界条件、用户自定义结构断裂判据和裂纹扩展规律等，这些极大地提高了有限元的可操作性。
在现代化要求越来越高的今天,汽车数字化设计成为必经之路。
现代设计方法表明,产品设计虽然只占产品整个成本的5%,但它却影响整个成本的70%,CAE模拟分析技术可以很好地解决产品设计中的问题,并做到快速修正。
在汽车的三大构成中，车身总成比底盘和发动机总成要复杂得多，车身的设计过程也相对复杂，涉及到工业造型、工程材料、生产工艺、结构力学、人机工程等众多学科,所以在概念设计完成后,只有通过CAE仿真分析,才可以快速、全面了解车上各零部件受力和相互影响情况,并指导优化设计,以保证零部件具有足够的刚度和强度,同时满足结构型式要求，因此，有限元法的应用将会给汽车行业的发展做出越来越大的贡献。
有限元方法在汽车上主要有以下几种应用:
1．结构静力分析:这是在车辆及其发动机的各种零部件设计中最常见的问题，也是应用最为广泛的领域，即分析计算结构与时间无关的应力分布与变形情况。
例如齿轮轮齿、钢板弹簧、车架、发动机缸体、缸套、进(排)气阀、活塞、飞轮的静力分析。
2.结构动力学问题:可分为两类问题:一类是求解结构或系统本身的动态特性，如固有频率、振型等，这对分析与解决振动问题是十分重要的；另一类是强迫响应分析，即结构在动载荷的作用下的响应，这较静力分析更接近于车辆及其发动机中的许多零部件的实际工作情况，但一般计算量也将增加许多倍。
随着对环境问题的日益重视，
在车辆及发动机的设计中已普遍采用各种分析工具，采取各种有效措施，来改善和减少车辆的振动和噪声。
例如车辆动力装置的动态性分析等。
3.温度场分析:分析结构内部温度的分布情况以及热应力和热变形的情况，包括稳态和瞬态的问题，例如可应用于发动机中的活塞、气缸盖等燃烧室附近的零部件。
在进行这类零部件的强度刚度分析计算时，不仅要考虑机械负荷.而且还要同时考虑热负荷。
4.流场分析:是有限元方法在流体力学领域中的应用。
一般流场分析是非线性问题，较为复杂。
解决流体力学中的问题应用较多的是有限差分法与可以认为是介于有限差分法和有限元方法之间的有限容积法。
这一类问题的应用实例有:车辆外形对行驶阻力的影响的分析、对发动机冷却系统的分析等。
其他还有断裂力学问题、接触问题等，例如为提高车辆的安全性而进行的车辆碰撞情况的动态模拟等。
车身有限元分析中难点及解决方法
建立车身有限元模型时要如实反映车身实际结构的重要力学特性，保证较高的计算精度。
有限元分析计算结果的可信度高低，直接受分析模型、载荷处理、约束条件等和实际工程结构力学特性符合程度的影响，若有失误则会造成很大误差，严重时将使计算、分析失败。
汽车车身一般是薄钢板焊接或铆接的整体结构，所以在进行有限元分析时，一般而言，也是将车身作为一个整体来考虑。
选取较稀疏的网格进行计算，得到零部件处的位移，然后将该位移施加在具体零
部件的边界，作为该零部件的边界条件，然后分析单元的力学性质，根据单元的材料性质、形状、尺寸、节点数目、位置及其含义等，找出单元节点力和节点位移的关系式，这是单元分析中的关键一步。
此时需要应用弹性力学中的几何方程和物理方程来建立力和位移的方
程式，从而导出单元刚度矩阵，最后计算等效节点力学数值。
综上所述，在汽车设计中充分利用有限元分析技术可以改善设计质量，提高了设计的一次成功率，从而可以提高汽车厂家的自主开发能力。
从有限元分析的实际情况来看，有限元分析在车身零部件和车身整体的结构分析、模态分析和碰撞分析等领域中都有着广阔的应用前景，因此有限元法在汽车中的应用将会成为汽车设计的主流。
