如何选择数据采集卡第一步，选择接口方式。
数据采集卡的接口方式是指该卡与PC连接的总线方式，或者该卡提供的接口方式。
常见的接口方式有PCI, Compact PCI,USB, PCMCIA, CAN, 无线，网卡；还有较老式的方式如串口UART/LPT/SPI，并口COM，ISA/EISA，PC/AT。
从数据传输可靠和速度角度考虑，首选PCI总线接口方式。
在工业领域，为了达到99.9999999%的数据可靠性，需要选择Compact PCI总线接口方式，常有3U和5U两种物理形式。
USB总线由于支持即插即用，传输速度快，携带方便等优点，成为未来的发展方向。
PCMCIA是便携式电脑和设备中的标准接口,所以有一定的市场.无线技术的飞速发展,数据传输速度不断发展,给数据采集卡提供了更加方便快捷的移动传输方式.通常的传输协议有:红外IRDA,蓝牙BLUETOOTH,NFC,GPRS,W LAN,3G,HSPDA等等. GPRS 方式传输现在有很大的市场.第二步，确定输入和输出指标。
这些指标有输入和输出的模拟量精度和速率,输入和输出的数字量电平和要求,输入和输出的数字传输协议方式.模拟量采样有高精度和高速率两个方向,有的将二者结合起来,属于较高要求.数字量有TTL,CMOS,高压电平等,特殊场合,需要光电隔离,ESD,EMI保护.传输协议通常为UA RT,也有并行方式.第三步，选择接口协议处理器。
如果你的数据采集卡不需要处理器就能够满足要求,你可以现在动手设计了.否则,继续努力!接下来考虑的是接口协议处理器.PCI, USB, PCMCIA, CAN, 网卡都有专门的接口芯片.当然你也可以选择FPGA加上软件协议IP核,同样能实现你的目标,但是难度很大.第四步，选择采集卡处理器。
对于功能强大的数据采集卡,你需要选择专用的处理器来预处理采集的数据.单片机, FPGA, DSP, ARM都是你可以挑选的对象.单片机由于便宜,易于开发,开发的资料齐全,工程师众多,很适合初学者你的.FPGA设计方便,具有速度和效率的优势,也是不错的选择.DSP是专门为数据处理而设计,速度快,可以实现非常复杂的算法,是最好的选择.ARM的功能过于复杂,适合于设计好的人机界面的场合.有些器件将接口协议处理器和采集卡处理器集成在一体,这些芯片应该有更好的使用价值.第五步，选择数据采集电路。
数据采集卡采集工具使用说明1. 数据采集工具界面：2. 打开采集工具接入USB数据采集卡后，采集工具会自动查找系统接入USB设备，左图为连接数据采集卡成功。
右图为没有接入数据采集卡，没有接数据采集卡前采集工具的上的所有功能为不可以操作。
未接入采集卡，功能为不可以操作：3. 选择数据采集卡输出路径，点击如图下所示：勾选“采集数据结束后自动打开文件”复选项后结束采集后会自动的打开采集数据文件。
4. 采集参数设置：A.采集间隔时间（毫秒）：采集每次数据点之间的等待时间设置，设置为0表示不等待连续采集数据。
B.采集数据量（个）：最大采集数量值，采集到最大值后程序自动停止结束。
勾选“勿略采集最大量值，连续采集”复选框后此设置将无效。
采集结束在点击“停止采集”按键后结束。
C.数据存储深度（个）：存储深度主要解决实时显示数据软件所占用的时间，存储深度值越大显示数据越慢，此显示速度慢不影响正常采集速度，只是影响显示速度。
如采集时频率比较慢时需要设置采集间隔时间，把存储深度设置为1表示实时值。
D.采集接入模式：采集模拟分为三种：模拟输入（单极性），差分输入，真双极输入。
模拟输入只能采集大于0V以上的电压值，不能采集负电压。
差分输入可以测试正负电压，测试正负电压需要按差分方式接线，差分方式接线与地线无关。
真双极输入可以测试正负电压，可以直接测试负电压。
采集工具会根据采集卡类型显示不同的输入模式，工具只会显示支持的模式选择项。
详细支持输入模式请参考产品说明书参数规格。
E.采集卡输入通道：输入通道表示采集卡指定的采集通道，不同型号采集有不同数量的采集通道。
采集卡支持：单通道采集和全通道采集功能。
全通道采集功能可以勾选“同时采集所有通道”复选框。
F.采集量程选择：不同类型采集卡支持不同的量程选择，详细参数可以参考用户说明。
5.清空列表数据点击“清空列表数据”按键后会清除列表数据，注意：清空后的数据不可恢复：6.数据采集：点击“开始采集”按键后采集工具自动开始采集数据，点击“停止采集”后程序自动停止并保存采集数据。
usb数据采集卡V52_32使⽤说明书USB 数据采集卡V5.2_32使⽤⼿册新郑市恒凯电⼦科技有限公司2016/3USB2.0总线AD 采集模块 32路同步单端输⼊16位 20KHz AD，192K FIFO 缓冲 2路12位0—10V 量程DA 输出16路单向输⼊⼝/16路单向输出⼝在开始使⽤前请仔细阅读下⾯说明检查打开包装请查验如下：USB数据采集卡V52_32⼀块配套电源及USB数据线安装将数据采集卡插⼊主机的任何⼀个USB2.0插槽中并将外部的输⼊、输出线连好。
如果主机USB电源供应能⼒差，请连接附送的电源。
保修本产品⾃售出之⽇起⼀年内，⽤户遵守储存、运输和使⽤要求，⽽产品质量不合要求，凭保修单免费维修。
因违反操作规定和要求⽽造成损坏的，需缴纳器件费及相应的运输费⽤，如果板卡有明显烧毁、烧糊情况原则上不予维修。
如果板卡开箱测试有问题，可以免费维修（限购买板卡10天内）。
软件⽀持服务⾃销售之⽇起提供6个⽉的免费开发咨询。
（如有刊误，敬请批评指正!）⽬录⽬录 (2)⼀、USB数据采集卡V52_32说明 (4)USB数据采集卡V52_32板简介 (4)特点： (4)主要特点、性能： (5)AD部分： (5)DA输出 (5)开关量输⼊输出 (5)软件⽀持： (6)其他特性 (6)⼆、原理说明 (7)2-1：模拟输⼊输出接⼝ (7)AD数据排列 (7)AD数据转换 (7)内部定时器时钟与外部时钟 (7)触发开始采样 (8)过采样及相关说明 (8)2-2：开关量部分的原理： (10)2-3:模拟输出DA (10)三、安装与连接 (11)3-1：安装 (11)关于USB (11)USB延长线 (11)3-2：信号连接注意事项 (11)3-3：连接器插座定义 (12)16 DIN定义： (12)16 DOUT定义： (13)3-4：配套端⼦板 (13)四、软件 (15)4-1：软件安装与说明 (15)软件说明 (15)驱动安装 (16)测试软件安装 (19)4-2：接⼝函数说明 (22)设备操作函数 (22)AD操作函数 (23)DA操作函数 (25)单向开关量输⼊操作函数 (25)单向开关量输出操作函数 (26)4-3：VC程序编程说明 (28)4-4 Labview程序编程说明 (29)⼀、USB数据采集卡V52_32说明USB数据采集卡V52_32板简介USB数据采集卡V5.2_32是⼀款基于USB总线的⾼性能多功能数据采集卡，具有32路单端16位⾼速同步模拟信号采集（最⾼同步采样速率50KSPS，同步采样即每通道都是50KSPS）、2路12位模拟信号输出（只有单次低速输出模式）、16路数字信号单向输⼊/16路数字信号单向输出。
USB数据采集卡的使用流程1. 引言USB数据采集卡是一种常用的设备，用于连接计算机与外部传感器、仪器等设备，将采集到的数据传输给计算机进行处理和分析。
本文将介绍USB数据采集卡的使用流程。
2. 准备工作在使用USB数据采集卡之前，需要进行一些准备工作，主要包括： - 确定所需采集的数据类型和频率，以便选择合适的USB数据采集卡。
- 下载并安装USB数据采集卡的驱动程序，确保能够正常连接并识别设备。
- 准备相应的传感器、仪器等设备，确保能够接入USB数据采集卡。
3. 连接USB数据采集卡连接USB数据采集卡需要按照以下步骤进行： 1. 将USB数据采集卡插入计算机的USB接口。
2. 等待计算机自动识别设备并安装驱动程序。
如果计算机没有自动安装驱动程序，可以手动安装，通常可以从USB数据采集卡的官方网站或光盘中获取驱动程序。
3. 检查USB数据采集卡的连接状态，确保设备正确连接到计算机。
4. 配置软件设置配置USB数据采集卡的软件设置需要按照以下步骤进行： 1. 打开USB数据采集卡的软件界面，通常可以从桌面上的快捷方式或开始菜单中找到。
2. 在软件界面中选择相应的数据采集卡设备，确保与实际连接的设备对应。
3. 根据所需的数据类型和频率，设置数据采集的参数，例如采样率、增益等。
4. 配置数据存储位置和文件格式，可以选择保存为文本文件、CSV文件或其他格式。
5. 检查软件设置是否正确，确保能够正常采集数据。
5. 数据采集进行数据采集需要按照以下步骤进行： 1. 确保所有设备连接正常，传感器或仪器的信号源正确接入到USB数据采集卡。
2. 点击软件界面上的开始采集按钮，开始采集数据。
3. 观察数据采集的过程，确保数据的准确性和稳定性。
4. 在需要暂停或停止采集时，点击软件界面上的相应按钮进行操作。
5. 保存采集到的数据到指定的文件位置，以便后续处理和分析。
6. 数据处理和分析采集到的数据可以通过一些数据处理和分析软件进行进一步的处理和分析，常见的软件包括Matlab、Python等。

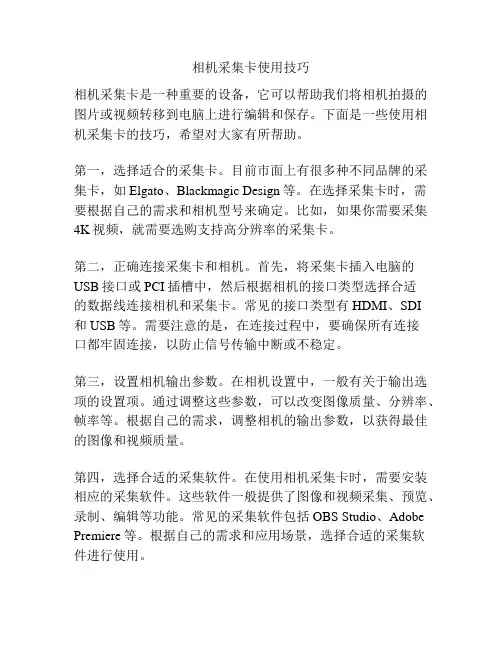

相机采集卡使用技巧相机采集卡是一种重要的设备，它可以帮助我们将相机拍摄的图片或视频转移到电脑上进行编辑和保存。
下面是一些使用相机采集卡的技巧，希望对大家有所帮助。
第一，选择适合的采集卡。
目前市面上有很多种不同品牌的采集卡，如Elgato、Blackmagic Design等。
在选择采集卡时，需要根据自己的需求和相机型号来确定。
比如，如果你需要采集4K视频，就需要选购支持高分辨率的采集卡。
第二，正确连接采集卡和相机。
首先，将采集卡插入电脑的USB接口或PCI插槽中，然后根据相机的接口类型选择合适的数据线连接相机和采集卡。
常见的接口类型有HDMI、SDI和USB等。
需要注意的是，在连接过程中，要确保所有连接口都牢固连接，以防止信号传输中断或不稳定。
第三，设置相机输出参数。
在相机设置中，一般有关于输出选项的设置项。
通过调整这些参数，可以改变图像质量、分辨率、帧率等。
根据自己的需求，调整相机的输出参数，以获得最佳的图像和视频质量。
第四，选择合适的采集软件。
在使用相机采集卡时，需要安装相应的采集软件。
这些软件一般提供了图像和视频采集、预览、录制、编辑等功能。
常见的采集软件包括OBS Studio、Adobe Premiere等。
根据自己的需求和应用场景，选择合适的采集软件进行使用。
第五，注意输出和录制格式的选择。
在使用相机采集卡进行拍摄和录制时，需要注意选择合适的输出和录制格式。
常见的输出格式有JPEG、PNG、MP4等，而录制格式有AVI、MOV、MKV等。
根据自己的需求和后期处理的要求，选择合适的格式进行设置。
第六，合理设置采集卡的参数。
不同的采集卡可能有不同的参数设置选项。
例如，一些采集卡支持色彩空间设置、图像锐化、降噪等。
根据自己的需求和喜好，设置合适的参数，以获得满意的效果。
第七，注意电脑性能和存储空间。
相机采集卡需要电脑来进行数据的接收和处理，因此需要确保电脑的性能和存储空间能够满足需求。
对于高分辨率的图像和视频，需要更高的性能要求。
如何选择数据采集卡？
选择数据采集卡3个基本指标就：是通道数、采样率和分辨率。
选型的关键还是看您用数据采集卡做什么用，千万不要盲目选择数据采集卡。
因为不同的数据采集卡用的地方不同，首先你要确定你的用途，知道用处了才能更好的选型。
用途确定后，查找相应匹配的数据采集卡，查看其参数是否适合你的需求，把不同型号的采集卡作对比，这样才可以挑选出更适合你的。
数据采集板的应用与这些关键词息息相关：
USB采集USB高速采集USB同步采集多通道采集
USB数据采集板USB数据采集卡USB数据采集器
加速度传感器野外数据采集便携式采集器16位AD
USB2.0采集USB2.0接口采集器采集板
便携仪器加速度采集振动采集振动分析波形记录波形分析
爆炸分析地震分析瓦斯爆炸油污分析紫外线油污探测
以西安达泰USB接口高精度数据采集卡为例，其产品为16位高精度USB2.0接口采集卡，型号为DTE3216就意味着这类采集卡A/D转换器分辨率为16bit，数据传输是通过USB 接口，适合于便携式仪器，高精度实时采集。
如果需要采集高速模拟信号，可以选择DTE0820多通道同步采集板，8通道，20MHz 采样率。
DAQCard-060101 16位单通道USB数据采集卡使用说明一、基本参数输入电压量程：±1V，±10V输入通道：单通道差分输入分辨率：16bit采样率：1ksps —500ksps软件可调。
二、硬件接口说明1、USB接口, 可直接插入计算机USB插口，或使用USB延长线。
2、差分电压信号输入端：“+”接差分信号正输入端，“-”接差分信号负输入端。
3、量程选择跳线：两个短路块同时插在外侧，选择±10V量程，同时插在内侧，选择±1V量程。
请勿将两个短路块插在不同的两侧。
三、驱动安装说明1、本卡通过USB接口供电和传输数据，支持即插即用和热插拔。
2、首次使用本卡时，需要安装驱动程序。
此后再使用时无须再次安装驱动，即插即用。
3、首次使用本卡时，将USB接口与计算机连接，稍等片刻，计算机将提示“发现新硬件”，如下图所示。
选择“否，暂时不”，并点击“下一步”。
4、系统出现如下对话框。
选择“从列表或指定位置安装（高级）”，点击“下一步”。
5、系统出现如下对话框。
选择“不要搜索。
我要自己选择安装的驱动程序”，点击下一步。
6、如出现下面的对话框，选择“通用串行总线控制器”，点击“下一步”。
7、系统出现如下对话框。
则点击“从磁盘安装”。
8、在弹出的路径对话框中选择程序安装目录下的“DAQCard-060101.Inf”文件。
点击“确定”。
9、回到6步所示对话框，此时出现提示“DAQCard(without driver)”，选中该项后，点击“下一步”。
10、系统开始安装驱动，若弹出如下对话框，选择“仍然继续”。
11、驱动安装完成，出现如下对话框，点击“完成”。
12、稍等片刻，系统再次提示安装驱动程序。
选择“否，暂时不”，点击“下一步”。
13、选择“自动安装软件”，点击“下一步”。
14、选中第二项驱动文件（如下图所示），点击“下一步”。
15、选择“仍然继续”。
16、驱动安装完成。
DAQ数据撷取卡快速使用指南首先感您选购NI的DAQ产品，以下将简短地为您叙述快速安装与使用DAQ卡的步骤。
在安装DAQ的硬件之前，请您先确认是否安装了DAQ的驱动程序，基本上您的计算机必须有Measurement And Automation (MAX)来管理您所有的NI装置，另外您必须安装NI-DAQ 软件，目前建议安装最新的版本(您可利用光盘安装或是上网下载最新版本驱动程序.ni./support点选Drivers and Updates)，新版驱动程序可支持大多数NI的DAQ卡片，包含S、E、M系列以及USB接口产品。
在安装完成NI-DAQ之后，您可以在桌面上发现有MAX应用程序，此时您可以关闭计算机，进行硬件安装，将PCI或是PCMCIA接口的DAQ卡片插入并重新开机，开机之后操作系统会自行侦测到该装置，并且自动安装驱动程序，依照对话框的带领便能顺利完成安装程序。
安装程序完成后，建议您开启MAX在Device and interface选项中会有Traditional DAQ 以及 DAQmx两个类别，那是依照您的卡片型号支持哪一种API而分类，一般而言，Ｅ系列卡片两种都支持，而Ｍ系列只支持DAQmx，Ｓ系列则不一定，在对应的Traditional DAQ或DAQmx中找到您的DAQ卡片型号，然后建议您先进行校正以及测试。
您可参考.ni./support/daq/versions确认您硬件适用的版本如何做校正与硬件测试:若需校正硬件，请于MAX中，您所安装的卡片型号上按鼠标右键选择self-calibration 即可，系统会对DAQ卡以现在温度做一次校正。
若需测试硬件，请于MAX中，您所安装的卡片型号上按鼠标右键选择Test Panels，然后选择所要测试的项目，并且依照接脚图将讯号连接妥当即可测试，建议您分别测试AI、AO、DI以及Counter。
接脚图：您可以在MAX中的DAQmx找到您所安装的卡片型号，并按鼠标右键，选择Device Pinout 便可以依照接脚图去连接相关接法，进行量测。
数据采集卡使用方法
数据采集卡是一种用于采集和记录数据的设备，通常与计算机或控制系统配合使用。
以下是使用数据采集卡的一般步骤：
1. 安装数据采集卡驱动程序：在使用之前，首先需要安装数据采集卡的驱动程序。
驱动程序通常由数据采集卡制造商提供，并可从他们的网站下载。
2. 连接传感器或数据源：将需要采集数据的传感器或数据源连接到数据采集卡上。
这通常通过插入传感器的接口或连接电缆实现。
3. 配置数据采集卡：打开数据采集卡的配置软件，选择采集通道和采集参数。
采集通道可以是模拟通道（用于测量模拟信号）或数字通道（用于接收数字输入信号）。
采集参数包括采样率、分辨率等。
4. 启动数据采集：在配置完成后，可以启动数据采集。
数据采集卡将开始采集传感器或数据源的数据，并将其传输到计算机或控制系统中进行处理或记录。
5. 数据处理和分析：采集到的数据可以通过计算机上的软件进行处理和分析。
这可以包括数据的实时显示、数据过滤、数据转换、统计分析等。
需要注意的是，不同的数据采集卡可能具有不同的配置和使用方法，根据具体的数据采集卡型号和制造商提供的说明书来操作会更加准确和有效。
NI 数据采集卡使用入门NI 数据采集卡使用入门一、安装与配置:1. 在安装板卡之前，请首先安装NI-DAQ驱动程序软件。
您可以在随卡附带的光盘内找到这个驱动程序软件。
另外，NI公司的网站上也提供这个驱动程序软件的免费下载：/softlib.nsf/websearch/90B60D5899BCCCDB86256FC700581B89?opendocument&node=132070_US如果您使用LabVIEW或LabWindows/CVI 等软件来进行编程,需要在安装驱动软件之前先安装开发平台LabVIEW或LabWindows/CVI等软件。
安装过程中，安装程序会提醒您插入DAQ驱动光盘。
2. NI-DAQ驱动软件正确安装后,请关闭计算机,插入数据采集板卡,启动计算机,即可自动找到板卡并安装好，完成整个安装过程。
注意：在安装PCI或者PXI板卡时，一定要将电脑电源关闭；PC机则最好将电源线拔掉，以免电脑主板关机后仍然带电，造成各类损伤。
二、模拟输入说明1. 信号类型根据信号的参考情况，一个电压源可以分为两类：接地信号、浮地信号。
接地信号:接地信号是信号的一端直接接地的电压信号。
它的参考点是系统地（例如大地或建筑物的地）。
最常见的接地信号源是通过墙上的电源插座接入建筑物地的设备，例如信号发生器和电源供电设备等。
浮地信号:一个不与任何地（如大地或建筑物的地）连接的电压信号称为浮地信号。
一些常见的浮地信号有电池、热电偶、变压器和隔离放大器。
2．测量方式按信号连接方式不同可分为三种测量方式：差分(DIFF)；参考单端(RSE)；非参考单端（NRSE）。
注意：NI公司的部分型号数据采集卡不一定完全支持上述三种测量方式，请查询对应数采卡的使用手册。
按测量方式分类可以分为以下两大类测试系统：1）差分测试系统(DIFF)n 可避免接地回路干扰n 可避免因环境引起的共模干扰当输入信号有以下情况时，使用差分测试系统：n 低电平信号（例如小于1V）。
目录一、概述 (1)二、功能特点 (2)三、技术指标 (3)3.1.数据采样口 (3)3.2通讯接口 (3)3.3机械特性 (4)3.4电源要求 (4)3.5环境 (4)3.6认证资料 (4)四．安装与接线 (5)4.1模块安装 (5)五、通讯设置及通讯协议 (8)5.1ADVANTECH通信协议 (8)5.2MODBUS通信协议 (11)六、软件驱动的安装 (12)七、系统软件使用说明 (13)7.1系统概述 (13)7.2运行环境 (13)7.3软件安装 (13)7.4界面介绍 (14)7.5主菜单栏 (14)7.6工具栏 (14)7.7显示主窗口 (14)7.8建立设备和通讯设置 (15)7.9历史数据 (20)7.10系统退出 (23)八、故障分析与排除 (24)一、概述TP1608采集卡采用工业级双485和标准TPYE-C接口，1608外观时尚简约、小巧便携，可导轨安装。
主要应用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。
多种功能测试(电压、电流、温度、湿度、压力、振动、频率、流量、液位）轻松实现数据采集、监控、记录、控制等。
本产品与电脑通讯配合上位机软件显示。
模块可以接收多种类型的电流、电压和电阻信号，实现温度、湿度、压力、液位、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。
二、功能特点●本产品显示信息量大、界面友好、操作简单，以下是主要功能及特点：采集卡内部嵌入20种类型信号采集，一个模块即可解决市面上大部分模拟信号采样，类型自由切换，只需一个采集卡就可完成温度、湿度、压力、流量、电压、电流、振动、光照等信号的采集工作●双485口，标准TPYE-C接口，多种协议选择，更好的为您所用，采集卡支持三种协议：modbus-rtu协议、研华Adam4017协议、主动上报协议●完美的隔离保护，更放心、安全的数据采集;电源与通道之间耐压3000VAC(50/60HZ)，通道与通道之间400VAC(50/60HZ)，380V交直流带电测试，无需做绝缘保护，采集口最大承受电压±15V。
数据采集卡软件使用说明：1.使用前应先进行DAC硬件校准。
打开“窗口”——“脚本编辑器”，打开文件“DAC校准.vbs”,单击“运行”，用电压表测量DAC0和DAC1是否输出+5V电压，若有误差，则调整电位器R16和R15进行校准，校准完成后单击“停止”后，测量DAC0和DAC1是否输出0V电压，若不准则调整R60和R59。
注意：这两组调整存在关联，只能折中调整。
若折中值有较大误差，则与我联系。
ADC输入的零点调整。
调整电位器R58和R57调零，脚本程序中通过ReadData（1）和ReadData（2）读入电压值进行校验。
2.双踪示波器打开“窗口”——“双踪示波器”，如图1所示：图1双踪示波器调节好CH1和CH2的Y轴方向的刻度单位及X轴方向的时间刻度后，单击“运行”，即可显示波形，此时“运行”按钮显示为“停止”，单击它即可停止。
也可通过分别勾选两个输入通道的“显示交流”，使波形基于各自的零线对称（即只保留交流成份）。
注：每次重新选取X轴方向的时间刻度后，自动进入停止状态，需手工重启“运行”。
通过鼠标左键按下后拖动左边沿的白色滑块可调节CH1零电压基线位置，同样，通过鼠标左键按下后拖动右边沿的白色滑块可调节CH2零电压基线位置。
在“停止”状态下，可以手工测量水平方向的时间或垂直方向的电压值。
先在窗体的左上边的“手工测量”选定一个测量项，用鼠标左键按下后拖动即可完成测量，左键释放后会显示测量结果，此时按鼠标右键或对“手工测量”重新选定一项均可清除前一次测量结果。
勾选“自动计算机电参数”即可显示输入通道的频率、振幅、初相、直流分量值，反之，则不显示。
勾选“李沙育图”，则显示切换为图2所示的李沙育图，也可调节两个通道的刻度单位观察李沙育图的变化，反之，则返回双踪示波图。
图2李沙育图3.DAC输出（信号发生器）采集卡接电后自动处于DAC双通道均输出50Hz，振幅10V 左右的交流信号，在设置好输出通道号，频率，强度（%）值后，单击“DAC输出”按钮即可实现DAC输出。
PC-6311D模入模出接口卡技术阐明书1.概述：PC-6311D 模入模出接口卡合用于具备ISA 总线PC系列微机，具备较好兼容性，CPU从当前广泛使用64位解决器直到初期16位解决器均可合用，操作系统可选用典型MS-DOS，当前流行Windows系列，高稳定性Unix等各种操作系统以及专业数据采集分析系统 LabVIEW 等软件环境。
在硬件安装上也非常简朴,使用时只需将接口卡插入机内任何一种ISA总线插槽中,信号电缆从机箱外部直接接入。
也可插入我所研制PC扩展箱内使用。
PC-6311D模入模出接口卡安装使用以便，程序编制简朴。
其模入模出及I／O信号均由卡上37芯D型插头及另配转换插头与外部信号源和设备连接。
对于模入某些，顾客可依照实际需要选取单端或双端输入方式。
对于模出某些，顾客可依照控制对象需要选取电压或电流输出方式以及不同量程。
2. 重要技术参数：2.1 模入某些2.1.1输入通道数：(标*为出厂原则状态,下同)单端32路；* / 双端16路2.1.2输入信号范畴：0V～10V*；/ ±5V2.1.3输入阻抗：≥10MΩ2.1.4A／D转换辨别率：12位2.1.5A／D转换速度：10μS2.1.6A／D启动方式：程序启动／外触发启动2.1.7A／D转换结束辨认：程序查询／中断方式2.1.8A／D转换非线性误差：±1LSB2.1.9A／D转换输出码制：单极性原码*／双极性偏移码2.2.10系统综合误差：≤0.2％ FSR2.2 模出某些：2.2.1输出通道数：2路 (互相独立，可同步或分别输出，具备上电自动清零功能。
)2.2.2输出范畴：电压方式：0～5V；0～10V*；±5V；±2.5V电流方式：0～10mA；4～20mA2.2.3输出阻抗：≤2Ω (电压方式)2.2.4D／A转换器件：DAC12102.2.5D／A转换辨别率：12位2.2.6D／A转换输入码制：二进制原码(单极性输出方式时)*;二进制偏移码(双极性电压输出方式时)2.2.7D／A转换综合建立时间：≤2μS2.2.8D／A转换综合误差：电压方式：≤0.2％ FSR电流方式：≤ 1％ FSR2.2.9电流输出方式负载电阻范畴：使用机内＋12V电源时：0～250Ω外加＋24V电源时：0～750Ω2.3 数字量输入输出某些：2.3.1DI：8路；TTL原则电平2.3.2 DO：8路；TTL原则电平；有输出锁存功能2.4 电源功耗：＋5V(±10％)≤400mA;＋12V(±10％)≤100mA;－5V(±10％)≤10mA2.5 使用环境规定：工作温度：10℃～40℃;相对湿度：40％～80％;存贮温度：－55℃～＋85℃2.6 外型尺寸：(不含档板)长×高＝182.6mm×106.7 mm (7.2英寸×4.2英寸) 3. 工作原理：PC-6311D模入模出接口卡重要由模数转换电路、数模转换电路、数字量输入输出电路、接口控制逻辑电路构成。
安全性预防措施在使用本产品以及任何相关仪器前请遵守以下安全性预防措施。
虽然一些仪器及其配件可在非危险电压下正常操作使用，但在某些例外情况下仍可能会出现危险的状况。
只应该由能够识别电击危险，并熟悉必需安全性预防措施以避免可能发生的伤害的人员使用本产品。
在使用本产品之前，请仔细阅读并遵照所有安装、操作及维护信息。
有关完整的产品技术规格，请参阅用户文档。
如果没有按照规定的方式使用产品，则产品所提供的保护功能有可能会被削弱。
产品用户的类型包括：安全责任主体，可以是个人或者部门，对设备的使用和维护负责，责任主体需确保设备在其规定和运行能力内使用并确保操作人员经过了充分的培训。
操作人员只能将本产品用于预期功能。
操作人员需经过电气安全措施培训和本仪器的正确使用培训。
操作人员应得到电击保护并且防止接触到危险的带电电路。
维护人员对产品执行日常维护以确保正常运行，例如，设置线路电压或更换耗材。
用户文档中说明了维护步骤。
如果可由操作人员执行这些步骤，步骤中明确进行了说明。
否则，只应由维修员执行。
维修人员经过培训，能够处理带电电路，执行安全安装，以及修理产品。
只有经过正确培训的维修员才能执行安装和维修步骤。
Keithley Instruments 产品经过专门设计，可与测量、控制和数据 I/O 连接的电子信号共同使用，带有低瞬时过压，不得直接连接到市电电源或带有高瞬时过压的电压电源。
测量类别 II（请参考 IEC 60664）连接需要通常与本地交流市电电源连接相关的高瞬时过压保护。
某些 Keithley Instruments 测量仪器可能要连接到市电电源。
这些仪器将被标记为类别 II 或更高。
除非技术规格、操作手册和仪器标签上明确允许，否则不要将任何设备连接到市电电源。
存在电击危险时要格外小心。
电缆连接器插孔或测试夹具可能存在致命电压。
美国国家标准学会 (ANSI) 声明当电压电平超过 30 V RMS、42.4 V PEAK 或 60 VDC 时存在电击危险。
如何正确使用和选择数据采集卡
作者：USB17 文章来源：北京迪阳公司点击数：更新时间：2007-5-16
数据采集卡, USB数据采集卡, PCI数据采集卡, 高速数据采集卡, 采集卡, 数据采集
在计算机广泛应用的今天，数据采集的重要性是十分显著的。
它是计算机与外部物理世界连接的桥梁。
各种类型信号采集的难易程度差别很大。
实际采集时，噪声也可能带来一些麻烦。
数据采集时，有一些基本原理要注意，还有更多的实际的问题要解决。
采样频率、抗混叠滤波器和样本数
假设现在对一个模拟信号x(t) 每隔Δ t 时间采样一次。
时间间隔Δ t 被称为采样间隔或者采样周期。
它的倒数1/ Δ t 被称为采样频率，单位是采样数/ 每秒。
t=0, Δ t ,2 Δ t ,3 Δ t …… 等等，x(t) 的数值就被称为采样值。
所有x(0),x( Δ t),x(2 Δ t ) 都是采样值。
这样信号x(t) 可以用一组分散的采样值来表示：
下图显示了一个模拟信号和它
采样后的采样值。
采样间隔是Δ t ，注意，采样点在时域上是分散的。
图 1 模拟信号和采样显示
如果对信号x(t) 采集N 个采样点，那么x(t) 就可以用下面这个数列表示：
这个数列被称为信号x(t) 的数字化显示或者采样显示。
注意这个数列中仅仅用下标变量编制索引，而不含有任何关于采样率（或Δ t ）的信息。
所以如果只知道该信号的采样值，并不能知道它的采样率，缺少了时间尺度，也不可能知道信号x(t) 的频率。
根据采样定理，最低采样频率必须是信号频率的两倍。
反过来说，如果给定了采样频率，那么能
够正确显示信号而不发生畸变的最大频率叫做恩奎斯特频率，它是采样频率的一半。
如果信号中包含频率高于奈奎斯特频率的成分，信号将在直流和恩奎斯特频率之间畸变。
图２显示了一个信号分别用合适的采样率和过低的采样率进行采样的结果。
采样率过低的结果是还原的信号的频率看上去与原始信号不同。
这种信号畸变叫做混叠（alias ）。
出现的混频偏差（alias frequency ）是输入信号的频率和最靠近的采样率整数倍的差的绝对值。
所以说采样频率最好是被测信号的4~~10倍,这样测量的信号才不会失真.
图 2 不同采样率的采样结果
图３给出了一个例子。
假设采样频率fs 是100HZ, ，信号中含有25 、70 、160 、和510 Hz 的成分。
图３说明混叠的例子
采样的结果将会是低于奈奎斯特频率（fs/2=50 Hz ）的信号可以被正确采样。
而频率高于50HZ 的信号成分采样时会发生畸变。
分别产生了30 、40 和10 Hz 的畸变频率F2 、F3 和F4 。
计算混频偏差的公式是：
混频偏差＝ABS （采样频率的最近整数倍－输入频率）
其中ABS 表示“绝对值”，例如：
混频偏差F2 = |100 – 70| = 30 Hz
混频偏差F3 = |(2)100 – 160| = 40 Hz
混频偏差F4 = |(5)100 – 510| = 10 Hz
为了避免这种情况的发生，通常在信号被采集（A/D ）之前，经过一个低通滤波器，将信号中高于奈奎斯特频率的信号成分滤去。
在图３的例子中，这个滤波器的截止频率自然是
25HZ 。
这个滤波器称为抗混叠滤波器
采样频率应当怎样设置呢？也许你可能会首先考虑用采集卡支持的最大频率。
但是，较长时间使用很高的采样率可能会导致没有足够的内存或者硬盘存储数据太慢。
理论上设置采样频率为被采集信号最高频率成分的２倍就够了，实际上工程中选用５～１０倍，有时为了较好地还原波形，甚至更高一些。
通常，信号采集后都要去做适当的信号处理，例如FFT 等。
这里对样本数又有一个要求，一般不能只提供一个信号周期的数据样本，希望有５～１０个周期，甚至更多的样本。
并且希望所提供的样本总数是整周期个数的。
这里又发生一个困难，有时我们并不知道，或不确切知道被采信号的频率，因此不但采样率不一定是信号频率的整倍数，也不能保证提供整周期数的样本。
我们所有的仅仅是一个时间序列的离散的函数x(n) 和采样频率。
这是我们测量与分析的唯一依据。
数据采集系统的构成
图４数据采集系统结构
上图表示了数据采集的结构。
在数据采集之前，程序将对采集板卡初始化，板卡上和内存中的Buffer 是数据采集存储的中间环节。
需要注意的两个问题是：是否使用Buffer ？是否使用外触发启动、停止或同步一个操作。
