《电力电子技术》练习题一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。

2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。

3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM________U BO。

4、电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于________，设U2为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值________。

7、晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。

9、抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在________的上、下二个开关元件之间进行。

11、改变SPWM逆变器中的调制比，可以改变________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是________。

13、恒流驱动电路中抗饱和电路的主要作用是________。

14、功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为______。

16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较______的规化值。

17、普通晶闸管的额定电流用通态平均电流值标定，双向晶闸管的额定电流用_____标定。

18、晶闸管的导通条件是：晶闸管______和阴极间施加正向电压，并在______和阴极间施加正向触发电压和电流（或脉冲）。

电力电子技术习题（附参考答案）一、选择题1. 电力电子技术的主要研究对象是（）。

A. 电力系统B. 电子设备C. 电力电子器件及其应用D. 控制电路答案：C2. 电力电子器件的主要类型包括（）。

A. 晶体二极管B. 晶体三极管C. 功率晶体管D. 门极可关断晶闸管答案：C3. 电力电子变换器的主要功能是（）。

A. 电压变换B. 电流变换C. 频率变换D. 以上都是答案：D4. 电力电子技术的应用领域包括（）。

A. 电力系统B. 电机控制C. 电动汽车D. 以上都是答案：D5. 电力电子技术的研究方法主要包括（）。

A. 理论分析B. 仿真分析C. 实验研究D. 以上都是答案：D二、填空题1. 电力电子技术是利用（）对电能进行高效变换的技术。

答案：功率半导体器件2. 电力电子器件的主要类型有（）。

答案：晶闸管、GTO、MOSFET、IGBT等3. 电力电子变换器的主要功能有（）。

答案：电压变换、电流变换、频率变换4. 电力电子技术的应用领域包括（）。

答案：电力系统、电机控制、电动汽车、新能源等5. 电力电子技术的研究方法有（）。

答案：理论分析、仿真分析、实验研究三、判断题1. 电力电子技术只涉及电力系统方面的内容。

（）答案：错误2. 电力电子器件具有体积小、重量轻、开关速度快等特点。

（）答案：正确3. 电力电子变换器的主要功能是电压变换。

（）答案：错误4. 电力电子技术的应用领域仅限于电力系统。

（）答案：错误5. 电力电子技术的研究方法只有理论分析。

（）答案：错误四、简答题1. 简述电力电子技术的定义及其在电力系统中的应用。

答案：电力电子技术是利用功率半导体器件对电能进行高效变换的技术。

在电力系统中，电力电子技术主要用于实现电能的电压、电流、频率和波形等变换，提高电能的利用效率，满足各种用电设备的需求。

2. 简述电力电子器件的主要类型及其特点。

答案：电力电子器件的主要类型包括晶闸管、GTO、MOSFET、IGBT等。

电力电子技术习题（附参考答案）一、单选题（共20题，每题1分，共20分）1、单相全控桥式整流电路电阻性负载中，控制角的最大移相范围是（）A、150°B、180°C、120°D、90°正确答案：B2、电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂( )。

A、共三只B、共四只C、各一只D、各二只正确答案：C3、单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、180°B、90°C、120°D、150°正确答案：B4、对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。

A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C5、为了防止逆变失败，最小逆变角限制为（），单位为度。

A、30～35B、20～25C、10～15D、40～45正确答案：A6、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A7、电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A8、在晶闸管整流电路中，变压器二次侧所供给的有功功率P＝（）A、I2RdB、I2dRdC、UIdD、U2Id正确答案：D9、正弦波脉冲宽度调制英文缩写是（）。

A、PWMB、PAMC、SPWMD、SPAM正确答案：C10、在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、干扰信号和触发信号B、干扰信号C、触发电流信号D、触发电压信号正确答案：B11、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）A、关断状态B、饱和状态C、不定D、导通状态正确答案：A12、单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、0度-90度B、0度C、90度-180度D、180度-360度正确答案：A13、IGBT属于（）控制型元件。

1.1 晶闸管导通的条件是什么？由导通变为关断的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK>0且u GK>0。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

1.2晶闸管非正常导通方式有几种？（常见晶闸管导通方式有5种，见课本14页，正常导通方式有：门级加触发电压和光触发）答：非正常导通方式有：(1) Ig=0，阳极加较大电压。

此时漏电流急剧增大形成雪崩效应，又通过正反馈放大漏电流，最终使晶闸管导通；(2) 阳极电压上率du/dt过高；产生位移电流，最终使晶闸管导通(3) 结温过高；漏电流增大引起晶闸管导通。

1.3 试说明晶闸管有那些派生器件。

答：晶闸管派生器件有：（1）快速晶闸管，（2）双向晶闸管，（3）逆导晶闸管，（4）光控晶闸管1.4 GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？答:GTO和普通晶闸管同为PNPN 结构,由P1N1P2 和N1P2N2 构成两个晶体管V1、V2 分别具有共基极电流增益α1 和α２，由普通晶闸管的分析可得，α1 + α2 = 1 是器件临界导通的条件。

α1 + α2＞1 两个等效晶体管过饱和而导通；α1 + α2＜1 不能维持饱和导通而关断。

GTO 之所以能够自行关断,而普通晶闸管不能,是因为GTO 与普通晶闸管在设计和工艺方面有以下几点不同：1）GTO 在设计时α2 较大,这样晶体管T2 控制灵敏,易于GTO 关断;2)GTO 导通时α1 + α2 的更接近于l,普通晶闸管α1 + α2 ≥1.5 ,而GTO 则为α1 + α2 ≈1.05 ，GTO 的饱和程度不深,接近于临界饱和,这样为门极控制关断提供了有利条件;3)多元集成结构使每个GTO 元阴极面积很小, 门极和阴极间的距离大为缩短,使得P2 极区所谓的横向电阻很小, 从而使从门极抽出较大的电流成为可能。

电力电子技术模拟习题与参考答案一、判断题（共100题，每题1分，共100分）1.对三相桥式全控整流电路的晶闸管进行触发时，只有采用双窄脉冲触发，电路才能正常工作。

（）A、正确B、错误正确答案：B2.β反映基极电流对集电极电流的控制力。

（）A、正确B、错误正确答案：A3.在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。

（）A、正确B、错误正确答案：A4.GTO关断时间是指存储时间下降时间和尾部时间之和。

（）A、正确B、错误正确答案：B5.给晶闸管加上正向阳极电压它就会导通。

（）A、正确B、错误正确答案：B6.无源逆变电路是把直流电能逆变成交流电能送给交流电网。

（）A、正确B、错误正确答案：B7.单相半波可控整流电路电阻负载上电压与电流的波形形状相同。

（）A、正确B、错误正确答案：A8.单相半波可控整流电路的优点是线路简单、设备投资少及调试方便。

（）A、正确B、错误正确答案：A9.平板式晶闸管的缺点是安装不方便。

（）A、正确B、错误正确答案：A10.逆变角太大会造成逆变失败。

（）A、正确B、错误正确答案：B11.无源逆变电路，是把直流电能逆变成交流电能，送给电网（）A、正确B、错误正确答案：B12.在DC/DC变换电路中，可以采用电网换流方法。

（）A、正确B、错误正确答案：B13.为减少自身损耗，提高效率，电力电子器件一般都工作在开关状态。

（）A、正确B、错误正确答案：A14.触发脉冲具有一定的脉宽，前沿要陡。

（）A、正确B、错误正确答案：A15.GTO的缺点是电流关断增益很小。

（）A、正确B、错误正确答案：A16.单相全波整流电路需要配备中心带抽头的整流变压器。

（）A、正确B、错误正确答案：A17.并联谐振逆变器必须是略呈电容性电路。

（）A、正确B、错误正确答案：A18.无源逆变指的是不需要逆变电源的逆变电路。

（）A、正确B、错误正确答案：B19.晶闸管的门极电流既能控制其导通，也能控制其关断。

电力电子技术习题库（附答案）一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

A、60度B、30度C、90度D、120度正确答案：C2.1957年美国通用电气（GE）公司研制出第一只（），它标志着电力电子技术的诞生。

A、电子管B、晶闸管C、MOSFETD、IGBT正确答案：B3.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成（）A、可关断晶闸管B、双向晶闸管C、逆阻型晶闸管D、大功率三极管正确答案：C4.IGBT是一个复合型的器件，它是（）A、GTR驱动的MOSFETB、MOSFET驱动的GTRC、MOSFET驱动的晶闸管D、MOSFET驱动的GTO正确答案：B5.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、180°B、120°C、90°D、150°正确答案：C7.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点超前30°B、本相相电压与相邻电压正半周的交点处C、比三相不控整流电路的自然换相点滞后60°D、交流相电压的过零点正确答案：B8.逆变电路是一种（）变换电路。

A、AC/ACB、DC/ACC、DC/DCD、AC/DC正确答案：B9.采用多重化电压源型逆变器的目的，主要是为()。

A、增大输出幅值B、减小输出谐波C、减小输出幅值D、减小输出功率正确答案：B10.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。

A、90°B、120°C、150°D、180°正确答案：B11.目前，在中小型变频器中普遍采用的电力电子器件是（）。

第2章整流电路2.2图2-8为具有变压器中心抽头的单相全波可控整流电路,问该变压器还有直流磁化问题吗?试说明:晶闸管承受的最大反向电压为22U2;当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时相同。

答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化问题。

因为单相全波可控整流电路变压器二次侧绕组中，在正负半周上下绕组中的电流方向相反，波形对称，其一个周期内的平均电流为零，故不存在直流磁化的问题。

以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。

①以晶闸管VT2为例。

当VT1导通时，晶闸管VT2通过VT1与2个变压器二次绕组并联，所以VT2承受的最大电压为22U2。

②当单相全波整流电路与单相全控桥式整流电路的触发角 相同时，对于电阻负载：(O~α)期间无晶闸管导通，输出电压为0；(α~π)期间,单相全波电路中VT1导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U 2相等；(π~απ+)期间均无晶闸管导通，输出电压为0；(απ+~2π)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出电压等于－U 2。

对于电感负载：(α~απ+)期间，单相全波电路中VTl 导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U2相等；(απ+~2απ+)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出波形等于-U2。

可见，两者的输出电压相同，加到同样的负载上时，则输出电流也相同。

2.3.单相桥式全控整流电路，U 2=100V ，负载中R=20Ω，L 值极大，当α=︒30时，要求：①作出U d 、I d 、和I 2的波形；②求整流输出平均电压U d 、电流I d ，变压器二次电流有效值I 2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

解：①Ud 、Id、和I2的波形如下图：②输出平均电压Ud、电流I d 、变压器二次电流有效值I2分别为：Ud=0.9U2cosα=0.9×100×cos︒30＝77.97（V）Id＝Ud/R=77.97/2=38.99(A)I2=Id=38.99(A)③晶闸管承受的最大反向电压为：2U2=1002=141.4(V)-考虑安全裕量，晶闸管的额定电压为：U=(2~3)×141.4=283~424(V)N具体数值可按晶闸管产品系列参数选取。

《电力电子技术》练习题一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。

2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。

3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM________U BO。

4、电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于________，设U2为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值________。

7、晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。

9、抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在________的上、下二个开关元件之间进行。

11、改变SPWM逆变器中的调制比，可以改变________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是________。

13、恒流驱动电路中抗饱和电路的主要作用是________。

14、功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为______。

16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较______的规化值。

17、普通晶闸管的额定电流用通态平均电流值标定，双向晶闸管的额定电流用_____标定。

18、晶闸管的导通条件是：晶闸管______和阴极间施加正向电压，并在______和阴极间施加正向触发电压和电流（或脉冲）。

LI录第1章电力电子器件 (1)第2章整流电路 (4)第3章直流斩波电路 (20)第4章交流电力控制电路和交交变频电路 (26)第5章逆变电路 (31)第6章PWM控制技术 (35)第7章软开关技术 (40)第8章组合变流电路 (42)第1章电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流(脉冲)。

或： LFK>0且jQOo2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管山导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管山导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I = 1I d3--4. 上题中如果不考虑安全裕量，问100A 的晶闸管能送出的平均电流解: a)_ ImSin 7J 匸图1-43图晶闸管导电波形td( t)=^(y 1)(ImSin t)2d( t)七记yI.b)lac 二一 l E sin n 7I/Qtd( t)=J (一 2d/*、r2L3d( t)二厂 42(ImSin t)10： Im ：d( t)二丄In2I “、I d2、I 63各为多少？这时,a)b)O相应的电流最大值1从1出、I山各为多少？解：额定电流I “AV )二100A 的品闸管，允许的电流有效值a)0. 4767b)0. 6741c)I ==2 I = 314,5. GTO 和普通晶闸管同为PNPN 吉构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，lid PiNlP :和NiPzN ：构成两个晶体管V 】、也，分别具有共基极电流增益1和2,由普通晶闸管的分析可得，1+ 2=1是器件临界导通的条件。

《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。

1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。

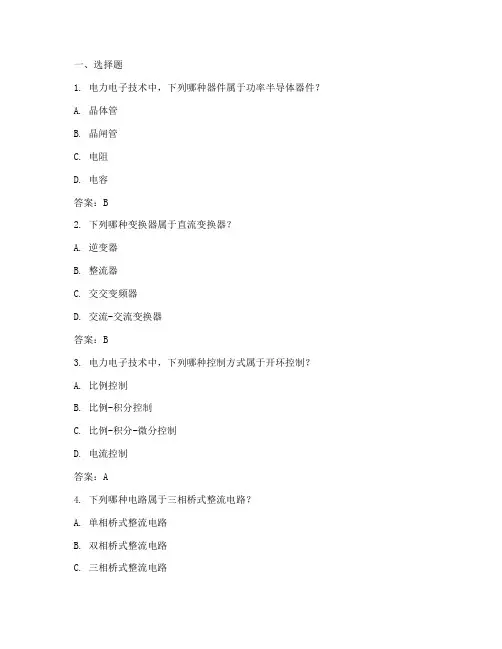

一、选择题1. 电力电子技术中，下列哪种器件属于功率半导体器件？A. 晶体管B. 晶闸管C. 电阻D. 电容答案：B2. 下列哪种变换器属于直流变换器？A. 逆变器B. 整流器C. 交交变频器D. 交流-交流变换器答案：B3. 电力电子技术中，下列哪种控制方式属于开环控制？A. 比例控制B. 比例-积分控制C. 比例-积分-微分控制D. 电流控制答案：A4. 下列哪种电路属于三相桥式整流电路？A. 单相桥式整流电路B. 双相桥式整流电路C. 三相桥式整流电路D. 交交变频电路答案：C5. 电力电子技术中，下列哪种器件可以实现交流-交流变换？A. 晶闸管B. 晶体管C. MOSFETD. GTO答案：A二、填空题1. 电力电子技术是利用_________对电能进行高效变换的一种技术。

答案：功率半导体器件2. 电力电子变换器主要有_________、_________、_________和_________四种类型。

答案：整流器、逆变器、直流变换器、交交变频器3. 电力电子技术中，_________控制方式属于开环控制。

答案：比例4. 电力电子技术中，_________电路属于三相桥式整流电路。

答案：三相桥式5. 电力电子技术中，_________器件可以实现交流-交流变换。

答案：晶闸管三、判断题1. 电力电子技术中，晶体管属于功率半导体器件。

（）答案：错误2. 电力电子变换器中的整流器可以将交流电转换为直流电。

（）答案：正确3. 电力电子技术中，比例-积分控制属于开环控制。

（）答案：错误4. 电力电子技术中，三相桥式整流电路可以输出三相交流电。

（）答案：错误5. 电力电子技术中，GTO器件可以实现交流-交流变换。

（）答案：正确四、简答题1. 简述电力电子技术的应用领域。

答案：电力电子技术在电力、电子、自动化、新能源等领域有广泛的应用，如：电力系统中的电能变换、电力电子设备中的功率控制、新能源发电系统中的并网控制等。

电力电子技术试题库（附答案）一、判断题（共100题，每题1分，共100分）1.触发脉冲具有一定的脉宽，前沿要陡。

（）A、正确B、错误正确答案：A2.有源逆变装置是把逆变后的交流能量送回电网。

（）A、正确B、错误正确答案：A3.在DC/DC变换电路中，可以采用电网换流方法。

（）A、正确B、错误正确答案：B4.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。

（）A、正确B、错误正确答案：A5.双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。

（）A、正确B、错误正确答案：A6.电流的波形系数是电流的有效值与平均值之比。

（）A、正确B、错误正确答案：A7.快速熔断器必须与其它过电流保护措施同时使用。

（）A、正确B、错误正确答案：A8.单相半波可控整流电路带电阻负载时的移相范围为0.5π。

（）A、正确B、错误正确答案：B9.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B10.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。

（）A、正确B、错误正确答案：B11.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。

（）A、正确B、错误正确答案：A12.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）A、正确B、错误正确答案：A13.在GTO、GTR、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。

（）A、正确B、错误正确答案：A14.触发脉冲必须具有足够的功率。

（）A、正确B、错误正确答案：A15.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。

（）A、正确B、错误正确答案：B16.三相半波可控整流电路也必需要采用双窄脉冲触发。

（）A、正确B、错误正确答案：B17.降压斩波电路斩波开关关断时，电感充电。

电子电力课后习题答案第一章 电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。

或者U AK >0且U GK >01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

解：a) I d1=Im 2717.0)122(2Im )(sin Im 214≈+=⎰πωπππtI 1=Im 4767.021432Im )()sin (Im 2142≈+=⎰πϖπππwt d tb) I d2=Im 5434.0)122(2Im )(sin Im 14=+=⎰wt d t ππϖπI 2=Im6741.021432Im 2)()sin (Im 142≈+=⎰πϖπππwt d tc) I d3=⎰=20Im 41)(Im 21πωπt dI 3=Im 21)(Im 21202=⎰t d ωππ1.4.上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

电子电力课后习题答案第一章电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。

或者UAK >0且UGK>01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

解：a) Id1=I1=b) Id2=I2=c) Id3=I3=1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流Id1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) Im1A, Id10.2717Im189.48Ab) Im2 Id2c) Im3=2I=314 Id3=1.5.GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO和普通晶阐管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。

两个等效晶体管过饱和而导通；不能维持饱和导通而关断。

GTO之所以能够自行关断，而普通晶闸管不能，是因为GTO与普通晶闸管在设计和工艺方面有以下几点不同：l)GTO在设计时较大，这样晶体管V2控制灵敏，易于GTO关断；2)GTO导通时的更接近于l，普通晶闸管，而GTO则为，GTO的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件；3)多元集成结构使每个GTO元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。

《电力电子技术》课后习题答案《电力电子技术》课后习题答案1.什么是电力电子技术？电力电子技术是指利用电子器件和电力电子装置来控制、调节和转换电能的一门技术。

它包括了电力电子器件的设计与应用、电力电子装置的控制与调节以及电力电子系统的设计和优化等方面的内容。

2.电力电子技术的应用领域有哪些？电力电子技术在工业、交通、通信、农业、家庭等领域都有广泛的应用。

常见的应用包括变频调速、UPS电源、电力传输与分配、电动汽车、太阳能和风能发电等。

3.什么是电力电子器件？电力电子器件是指能够实现电力电子技术所需功能的电子器件。

常见的电力电子器件包括二极管、晶闸管、场效应管、双向晶闸管等。

4.什么是晶闸管？晶闸管是一种具有双向导电性的电力电子器件，它由四层半导体材料组成，具有控制极、阳极和阴极三个电极。

晶闸管的主要作用是实现电流的单向导通和双向导通。

5.什么是PWM调制技术？PWM调制技术是一种通过改变脉冲宽度来实现信号调制的技术。

在电力电子技术中，PWM调制技术常用于实现电力电子装置的输出电压和电流的调节和控制。

6.什么是变频调速技术？变频调速技术是通过改变电机的供电频率来实现电机转速调节的一种技术。

在电力电子技术中，常用的变频调速技术包括直流调速、感应电动机调速和永磁同步电动机调速等。

7.什么是电力传输与分配？电力传输与分配是指将电能从发电厂传输到用户的过程，以及在用户之间进行电能分配的过程。

在电力电子技术中，常用的电力传输与分配技术包括高压直流输电和电力变压器调压等。

8.什么是电动汽车？电动汽车是指使用电能作为动力源的汽车。

电动汽车的主要部件包括电池组、电机和电力电子控制系统等。

9.什么是太阳能和风能发电？太阳能和风能发电是利用太阳能和风能将其转化为电能的过程。

太阳能发电主要通过太阳能电池板将太阳能转化为直流电能，而风能发电则通过风力发电机将风能转化为交流电能。

10.电力电子技术的发展趋势是什么？电力电子技术的发展趋势主要包括功率密度的提高、效率的提高、可靠性的提高和智能化的发展等。

电力电子技术题库含参考答案一、单选题（共30题，每题1分，共30分）1、下面选项中属于晶闸管派生器件的是（）。
