漏钢预报的原理

RAM漏钢预报系统技术方案公司：衡阳市镭目科技有限责任公司地址：湖南衡阳市高新技术开发区嘉华花苑：，8852989，8856989：：4210011.概述RAM漏钢预报系统是镭目公司十几年来在连铸自动化测控领域不断开发、实践、应用进程中的技术功效，它包括了镭目公司最新的模糊神经元网络技术，能够更准确的对漏钢进行预报。

2.系统原理粘结漏钢是连铸中显现最为频繁的一种漏钢事故，当显现粘结性漏钢时，粘结处铜板的温度会升高。

RAM漏钢预报的工作原理是，通过结晶器铜板上矩阵安装的热电偶，来检测的结晶器铜板温度的转变趋势，再结合有关的工艺参数（钢水液位高低、拉速等），利用神经元网络模糊识别技术，按必然的逻辑进行运算分析，对粘结性漏钢进行预报和处置。

漏钢预报系统示用意热电偶检测进程系统在结晶器铜板竖直位置安装了2个热电偶,其检测温度转变如下图:漏钢报警时拉速—时刻表:漏钢预报信号正常浇钢时间T3.系统功能●在线测量及数据搜集●在线数据处置及数据分析●动态画面显示及监控●漏钢征兆报警及自动降速处置●在线诊断及系统故障报警●资料处置、存储及打印4.要紧技术指标及特点要紧技术指标：●漏钢检测的准确率≥ 95%●漏钢的误报率≤ 3%●漏钢检测的漏报率≤2%特点：●温度分辨率°C●抗干扰能力强●传输距离远>100米5.供货范围及设备清单6.结晶器改造（参见附图1~2）热电偶一样安装在原铜板紧固螺栓处，将原紧固螺栓改成中空螺栓以便穿过热电偶；再将铜板冷面螺孔中心钻一个Ø5的孔，孔底距铜板表面的距离为3~18mm（依照铜板修磨厚度决定）。

采纳这种方式对结晶器改造的工作量小，而且在不利用漏钢预报系统时也可不能阻碍结晶器的正常利用。

附图1：附图2：7.热电偶的布置与出线方式（参见附图3~4）热电偶在铜板上的纵向布置为5~6行，横向的布置依照铜板的宽度布置1~12列。

热电偶引出线穿过水箱后依照结晶器结构形式在适合的位置处布置安装联接器插座盒，再通过联接器插头连接将线引出结晶器到接线箱内。

板坯漏钢预报系统原理及应用(鞍钢新轧一炼钢厂)常宏伟仉勇摘要通过阐述粘结漏钢的形成机理，对漏钢预报系统原理、参数进行了分析,并提出进一步改善的方法。

关键词粘结漏钢机理漏钢预报系统热电偶传播速度Abstract by expounding the formative mechanism of the stick type breakout, analyze the principle and the parameter of breakout prediction system also improve the technique of this system..Key words the stick type breakout mechanism breakout prediction system thermocouple spread speed .2002年，鞍钢新轧钢一炼钢厂引进一套板坯漏钢预报系统。

该系统基于粘结漏钢形成机理,采用数值逻辑方式对可能发生的粘结漏钢进行预报．一、漏钢预报系统的原理A．粘结漏钢机理当接近弯月面处的某一部分坯壳粘结在铜板上造成的漏钢一般称为粘结漏钢。

主要由于保护渣性能不良造成的保护渣流入不均，以及较差的液位控制系统造成的液位波动。

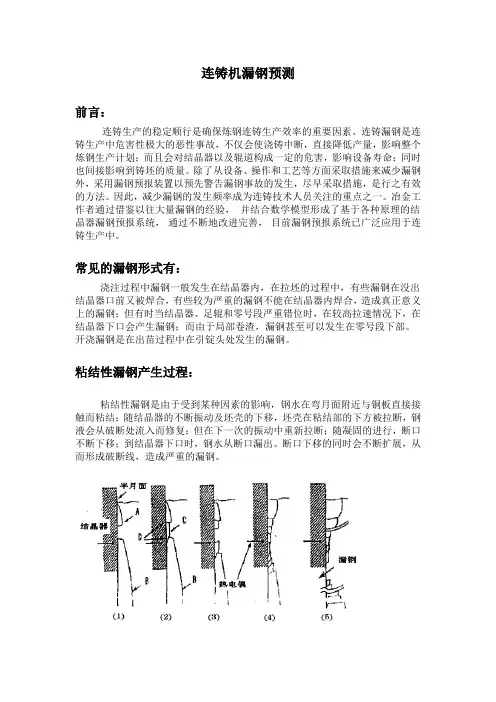

1.粘结漏钢的发生当某时刻弯月面附近某一部分坯壳粘结在铜板，在粘结坯壳和移动坯壳边缘的薄弱处产生撕裂。

坯壳破裂线沿着最大撕裂力的方向发展。

2.然后液态金属进入粘结坯壳和移动坯壳之间，形成新生坯壳，在此时形成重叠线。

3.由于结晶器振动，新生坯壳再一次被撕裂，随后又产生新生坯壳。

4.随着结晶器的每一次振动，2，3重复发生，随着坯壳的撕裂位置向下移动，破裂线逐渐扩展。

5.当裂纹到达结晶器下口，漏钢发生。

B．热电偶布置：在距弯月面以下160mm处布置一排热电偶，内弧、外弧各13个，两窄边各两个，每个热电偶间距为145mm。

C．粘结型漏钢的规律及特性当粘结型漏钢按上述方式进行，铜板内的温度变化能被设置在铜板内的热电偶检测到。

漏钢预报管理漏钢预报管理是钢铁行业中一项重要的生产管理技术，它可以帮助企业准确预测和控制漏钢现象，提高生产效率和产品质量。

本文将从漏钢的定义、原因、预测方法和管理措施等方面进行探讨。

我们来了解一下什么是漏钢。

漏钢是指在连铸过程中，由于各种原因导致钢水在连铸机结晶器到达浇口之前流失的现象。

漏钢不仅会造成资源浪费，还会影响产品质量，甚至导致事故发生。

因此，预测和管理漏钢现象对于钢铁企业来说至关重要。

那么，导致漏钢现象的原因有哪些呢？首先，连铸机设备的故障是导致漏钢的主要原因之一。

设备的不合理设计、磨损和老化等问题都可能导致钢水漏出。

其次，操作人员的不当操作也是导致漏钢的一个重要原因。

操作不规范、操作技术不熟练等都会增加漏钢的风险。

此外，钢水的温度、浇注速度、结晶器的结构等因素也会对漏钢产生影响。

针对漏钢现象，我们可以采取一些预测方法来提前预警和预防。

首先，通过连铸机设备的监测和检测系统，可以实时监测设备的运行状态，并及时发现设备故障。

其次，可以通过对操作人员进行培训和考核，提高其操作技术和意识，减少人为因素对漏钢的影响。

此外，还可以通过温度、浇注速度等参数的实时监控，及时调整操作参数，降低漏钢风险。

除了预测方法，科学的漏钢预报管理也是非常重要的。

首先，需要建立完善的数据采集和分析系统，对连铸过程中的各种参数进行收集和分析，找出与漏钢相关的规律和因素。

其次，需要建立漏钢预报模型，通过对历史数据的分析和建模，预测钢水漏出的可能性和程度。

最后，根据预测结果，制定相应的管理措施，减少漏钢风险。

在漏钢预报管理中，还需要注意一些关键问题。

首先，需要确保数据的准确性和及时性，只有准确的数据才能进行有效的预测和管理。

其次，需要加强对设备和操作人员的监督和管理，确保设备正常运行和操作规范。

此外，还需要进行定期的漏钢风险评估，及时发现和解决潜在的风险隐患。

漏钢预报管理是钢铁行业中一项重要的生产管理技术，它可以帮助企业准确预测和控制漏钢现象，提高生产效率和产品质量。

中薄板连铸机漏钢的原因分析及其预防措施中薄板连铸机漏钢是指在铁水喷射过程中，由于铁水的喷射量不足或喷射口尺寸、压力不合理等原因，使铁水不能完全覆盖熔池上的碳切削渣片而形成的裂缝，而从这些裂缝中喷出的铁水为漏钢。

漏钢的现象对板材的质量有很大的影响，如果发生漏钢，将会破坏中薄板的性能，从而影响板材的使用价值。

薄板连铸机漏钢的原因主要有以下几点：1、喷射量不足：当铁水在喷射口流出的速度太慢时，将会形成漏钢现象。

2、喷射口尺寸太大：当喷射口的尺寸太大时，由于局部高温和气体的作用，铁水将会被分散，产生空洞，从而形成漏钢现象。

3、喷射压力不合理：当喷射压力过大或过小时，铁水会出现分散，流程不均匀，也会出现漏钢现象。

4、铁水温度不合适：当铁水温度太低时，容易形成渣壁高度偏大，使中薄板无法完全覆盖，从而发生漏钢。

为了预防和消除薄板连铸机漏钢现象，需要采取一些措施：1、检查连铸机的工作状态，确保各机构的正常运转和参数的正确调整，尤其是检查喷射口的尺寸和喷射压力是否合理以及是否有小破损现象。

2、检查熔池的工作状态，确保铁水的温度、流量、浓度和流速等参数处于标准范围内，以保证充分覆盖熔池上的碳切削渣片，以防止漏钢。

3、采用专业的控制装置，实时监测铁水出口，一旦检测到漏钢，就可以及时调整参数或停止喷射，以避免漏钢现象发生，从而提高产品质量。

4、定期检查板材表面，及时发现漏钢现象，及时处理，以防止漏钢扩散，影响板材的整体质量。

综上所述，中薄板连铸机漏钢的原因主要有喷射量不足、喷射口尺寸过大、喷射压力不合理和铁水温度不合适等，为了预防漏钢，应该检查连铸机及熔池工作状态，控制参数，采用相应的控制装置，定期检查板材表面，从而保证中薄板材质量，提高产品的使用价值。

FTSC薄板坯连铸漏钢预报及热像图技术杨杰李梦英（唐山钢铁股份有限公司）摘要：本文介绍了FTSC薄板坯连铸漏钢预报及热像图技术的组成、特点和工作原理。

通过实践证明，该漏钢预报系统具有非常高的粘结漏钢预报准确性，粘结后恢复浇注的成功率达到99%，特有的热像图技术非常直观的反应了结晶器内的温度场情况，在弥补漏钢预报判断逻辑不足的同时，也为深入研究连铸过程中结晶器内的冶金行为提供了可视化平台。

关键词：FTSC薄板坯连铸漏钢预报粘结热像图TECHNOLOGY OF MOULD BREAKOUT PREVENTION AND THERMAL MAP ONFTSC THIN SLAB CASTERYang Jie , Li MengYing(Tangshan Iron and Steel Group Co.,Ltd.)Abstract:This paper introduces configurations, characteristics and principle of the technology of mould breakout prevention and thermal map on FTSC thin slab caster. By the practice, This breackout prevention system is proved that it has high accuracy for forecasting the sticking breakout, the success rate of resuming casting after sticking reach 99%, the special thermal map show the mould temperature field visually, at the same time of compensating the shortage of judgment logic of breakout forecast, it also provides the visual implement for deep researching metallurgy behavior in the mould during casting.Keywords: FTSC thin slab casting, breakout forecast, sticking, thermal map1前言连铸的漏钢控制一直是炼钢领域研究的主要课题之一，连铸的有些漏钢如开浇漏钢、悬挂漏钢、夹渣漏钢等可以通过优化设计、技术进步及精心操作得到有效控制，甚至杜绝，而另一些漏钢如粘结漏钢、裂纹漏钢等产生的原因较复杂，很难避免，为此近年来国内外研究者都在致力于漏钢预报技术的研究和开发，其根本目的是利用检测手段在漏钢事故发生之前检测到漏钢发生的可能性，控制系统在拉漏之前发出报警或采取适当措施，避免漏钢的发生。

宝钢罗泾炼钢厂漏钢预报系统探析张军(宝钢股份炼钢厂罗泾炼钢厂，上海市200124)应用科技瞒要】本文主要介绍宝钢罗泾炼钢厂从达涅利公司配套引进的漏钢预报系统的拗4原理、判断方法以及该系统在现场的使用情况和影响因素。

瞎誉枣．同]连铸；粘结；漏钢预报11I 瞎宝钢股份炼钢厂罗泾炼钢厂2挣板坯连铸机主体设备由D D D(D a ni el i D a vyD i st i nt on)设计引进，于2007年11月份投产。

该铸机为垂直弯曲型，其生产规格为(200m m ，250r am )X (1500一2300r am )，最大拉速可达21m ，m i no 在引起主体设备的同时，达涅利公司亦提供了漏钢预报、动态二冷及轻压下模型等二级系统。

作为现代化的高速连铸机，漏钢预报系统为必不可少的装备之一，其为连铸的安全稳定生产，降低生产成本提供了有力保证。

罗泾2#板坯连铸机配套引进的达涅利M B PS 漏钢预报系统基于热电偶测温法并运用典型的逻辑判断方式来预测粘结的发生，并及时给出降速指令，防止漏钢的发生。

2漏锕预报系统的理论依据．即粘结漏钢成因所谓漏钢是指凝固坯壳出结晶器后，在钢水静压力以及拉坯力的作用下，在坯壳薄弱处断裂而使钢水流出。

其类型可以分为开浇漏钢、悬挂漏钢、裂纹漏钢、夹渣漏钢以及粘结漏钢等。

其中，粘结漏钢占绝大多数，是板坯连铸生产过程中的主要漏钢形式。

因此预防粘结漏钢成为漏钢预报系统的主要功能。

由于液面波动大或者保护渣性能不良等异常造成弯月面的凝固坯壳与钢板之间没有液态保护渣，致使两者之间润滑不良，严重时发生粘结。

当拉坯摩擦阻力过大，粘结处被拉裂，并向横向和纵向扩展，最终出结晶器下口后发生漏钢，其形成过程如下图【图1)f f r -示,：图2热电偶布置32这涅利M B Ps 漏钢预报系统的逻辑判定法则针对热吲禺形式的漏钢预报系统，其预报方法有逻辑判断法、神经元网络法以及人工智能专家系统等。

达涅利M BP S 系统采用相对简单的逻辑判断法，即通过对热电偶反馈的温度终趔受徽算来判断粘绍是否发生，其判断的依据为粘结发生时粘结点的温度梯度变化，以及同一排热电偶之间的温度差异。

连铸生产漏钢事故分析摘要：通过对连铸漏钢时结晶器内坯壳的剖析和工艺分析，查明漏钢的分类、原因和解决办法和如何避免事故的发生，如何提前预报漏钢。

关键词：连铸漏钢保护渣预报漏钢一、漏钢的危害漏钢—影响铸机有效性连铸中遇到的主要操作故障之一是“漏钢”。

当铸流坯壳破裂时，坯壳内静止的熔融钢水溢出，堵塞机器，需要付出昂贵的停机代价。

为拉出漏钢坯壳，就要再延长漏钢引起的停机时间。

因为它可能会堵塞导辊或足辊，需要用气割清理堵塞，拉出坯壳。

当漏钢坯壳温度降低时，需要把它切成小块，用矫直机从机器中取出，而矫直机设计成能在稳定阶段逐步地矫直曲冷坯壳，上轧辊可提供足够的提升重力，弄出不太长的弯曲铸流。

因此，漏钢对铸机的有效性有重大影响——影响生产率和生产成本。

二、漏钢的分类根据漏钢坯壳的外观，大致把漏钢分成以下几类：悬挂或粘结引起漏钢－－钢水粘结到结晶器上，因而称为粘结或悬挂。

这可能是由结晶器和坯壳之间润滑不适或者结晶器调节不当引起的，而润滑不适可能是由质量较差的保护渣、结晶器中坯壳夹渣、结晶器钢水溢流、结晶器角缝、方坯连铸机润滑不良、不均等原因造成的。

1、裂纹引起漏钢－－坯壳角部纵裂和宽面纵向裂纹都会造成漏钢发生。

如果纵向裂纹引起漏钢，则保护渣流动不均，结晶器传热不均导致坯壳厚度不均，保护渣选择不当和结晶器冷却不均造成冷却时坯壳破裂。

对角部纵裂引起漏钢来说，沿结晶器窄面凝固厚度不够的坯壳因收缩时受到拉伸应力而破裂，拉伸应力是由结晶器窄面锥度减小和窄面传热不均造成的。

2、夹渣漏钢－－坯壳夹带保护渣或大粒夹杂物导致传热减少，形成薄坯壳而漏钢。

方坯连铸时，二次氧化产物、低碳钢冶炼时高粘性渣中不当的脱氧产物，结晶器中三氧化二铝偏高，这些都促使坯壳夹渣，抑制坯壳生长，造成漏钢。

3、薄壳漏钢－－观察方坯连铸机中这类漏钢是由结晶器中坯壳厚度不均造成的，原因可能是结晶器中浇注流偏心，或结晶器冷却管严重变形。

4、停止浇注引起漏钢－－连铸过程中发生中断而未能断开停止浇注，如果衔接点不能承受重新浇铸施加的拉力，则整炉钢都会溢漏。
