小区周界红外对射报警系统设计方案设计者：广州市艾礼富电子科技有限公司公司官网：www.艾礼富.商标目录一、公司简介及资质荣誉 (3)1.1 公司简介 (3)1.2企业资质荣誉证书 (3)二、方案背景 (3)三、项目概述 (4)四、系统介绍 (4)4.1系统应用效果图 (4)4.2系统优势 (5)4.3系统拓扑图 (5)五、系统组成及产品特点 (5)5.1总线网络报警主机（型号：AL-9480C ） (6)5.2 中文液晶键盘（型号：AL-930A） (7)5.3报警联动视频管理平台中心软件（型号：AL-2016S-H含加密狗) (8)5.4 多功能联动输出模块（型号：AL-7416E） (9)5.5声光警号（型号：AD-103） (10)5.6四光束100米红外探测器(LED大屏数码版) （型号：ABH-100S） (10)5.7 四光束红外对射探测器安装支架（型号：AL-50I/L） (13)5.8 单防区报警模块 (型号：AL-7480-1A） (13)5.9 对射单独供电电源（型号：DC-12V/2A） (14)六、设备供电与传输 (14)七、系统配置参考清单 (14)八、维护保养及故障排除 (15)九、成功案例节选 (14)十、精选案例图片 (15)一、公司简介及资质荣誉1.1 公司简介广州市艾礼富电子科技有限公司成立于2003年，是一家专业从事入侵探测及报警控制系统等研发、生产、销售于一体的民营高新技术企业；旗下拥有VOANDOS维安达斯、艾礼富、艾立富AILIFU、WISEI卫士等系列品牌；公司立足于安防行业，坚持持续发展的战略方针，历经18年沉淀和发展，已经成为中国安防行业-防盗报警领域的知名品牌企业！广州市艾礼富电子自成立以来，坚持自主品牌研发、生产、销售的产品有：激光入侵探测器、微波入侵探测器、防爆探测器、脉冲电子围栏、红外对射、红外光栅、双鉴电子围栏、张力电子围栏、泄露电缆探测器、各种环境探测器以及分线、总线、IP等大型及超大型防盗报警控制系统、报警管理软件等；公司坚持以“百年品牌”为经营目标，以“高科技，平民化”为产品市场导向，立志于和广大的合作伙伴一起，为创建平安、幸福的社会环境贡献应有的力量。
物业周界防范系统一、系统组成周界防范报警系统主要由红外对射探测器、边界接口、边界信号处理器、管理机或计算机组成。
边界接口主要用来捕捉红外对射探测器的报警信号，及时地送给边界信号处理器。
边界信号处理器一方面对每一个边界接口进行查询，监督其运行情况；另一方面将边界接口送来的报警信号传给管理机或计算机发出报警信号。
二、系统概述周界防范报警系统，是在小区或楼宇周界安装若干组红外对射探测器。
在保安中心通过地址式报警主机进行管理。
通常将红外对射探测器安装在室外围墙上，红外对射探测器的工作原理是利用光束遮断方式进行报警的探测器。
当有人横跨过监控防护区时遮断不可见的红外线光束而引发报警。
信号传送到保安中心，接收设备显示报警区域、位置并产生声光报警，提醒值班保安人员注意，计算机软件同时记录相关信息，报警主机还可以向110报警中心自动报警。
红外对射探测器总是成对使用的，包括一个发射及一个接收。
发射机发出调到特定频率的一束或多束人眼无法看到的红外光，形成警戒线，当有物体通过，光线被遮挡，配有相应频率、相位鉴别电路（以防止其他光源干扰）的接收机信号发生变化，放大处理后报警。
红外对射探测要选择合适的响应时间，太短容易引起不必要的干扰，如小鸟飞过、小动物穿过等；太长会发生漏报。
通常以10m∕s的速度来确定最短遮光时间。
若人的宽度为20cm则最短遮光时间为20ms。
大于20ms报警，小于20ms不报警。
三、系统技术要求1．根据周界各段直线部分的长度，选择探测有效距离为50一250m的主动式红外对射探测器。
2．主控部分在接到周界报警时，管理机发出报警声并显示报警区域编号；计算机自动弹出电子地图显示报警区域，摄像机自动跟随。
处理完毕后，计算机自动储存本次报警信息。
3．系统采用总线结构，便于以后的扩展。
4．系统具有防剪线功能，一旦出现剪线或损坏，能及时向管理中心报警。
5．系统具有设防、撤防、旁路、交流掉电保护、密码操作、计算机显示报警区域电子地图等功能。
周界防盗报警系统施工方案含细节施工说明：XXX营地周界报警系统周界报警系统由主动红外探测器和报警主机组成。
当有入侵者翻越围墙或栅栏时，探测器会立即发送报警信号到管理中心，并启动联动装置和设备，对入侵者进行阻吓。
系统构成图如下：前端前端由周界报警探测器组成，采用主动红外对射探测器。
探头由一个发射端和一个接收端组成。
发射端发射经调制后的两束红外线，构成探头的保护区域。
如果有人跨越被保护区域，则两条红外线被同时遮挡，接收端输出报警信号，触发报警主机报警。
如果有小鸟或鸽子飞过被保护区域，由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。
经过调制的红外线光源是为了防止外界光源干扰，也可防止有人恶意使用红外灯干扰探头工作。
传输从前端接收的报警信息通过通讯总线传输到控制中心主机的报警主机。
整个报警系统采用独立开发的通信编码格式，并加密，保证通讯的安全与可靠，防止恶意的复制与侦测。
从而保证报警信号有效快速地传输到小区的报警中心。
中心控制中心由控制主机及键盘组成。
通过键盘对前端设备进行布/撤防，在布防期间，若发生非法入侵，当报警被触发时，键盘显示具体报警点，同时键盘和警号开始报警，发出声光告警，提示值班人员注意。
安装施工工艺包括管路敷设、线缆敷设、红外对射探头安装、设备接线、调试报警主机安装等。
暗配管用硬质PVC管管材，明配选用金属管。
暗配管管路宜沿最短的路由敷设，尽量减少弯曲。
所有管路接头、管口、进出箱盒处，均应做密封处理，以防混凝土、砂石进入暗配管内。
线缆布放前应对其进行绝缘测试，测试合格后方可敷设。
2）线缆布放应整齐排列，不交织交叉，交叉处应将粗线放在下面，细线放在上面。
3）管内线缆不得有接头，接头必须在盒(箱)处连接。
4）所敷设的线缆两端必须做好标记。
5）当线管无法直接进入设备接线盒内时，需使用金属软管过渡连接线管出线口与设备接线之间。
软管长度不得超过1m，并且线缆不能裸露。

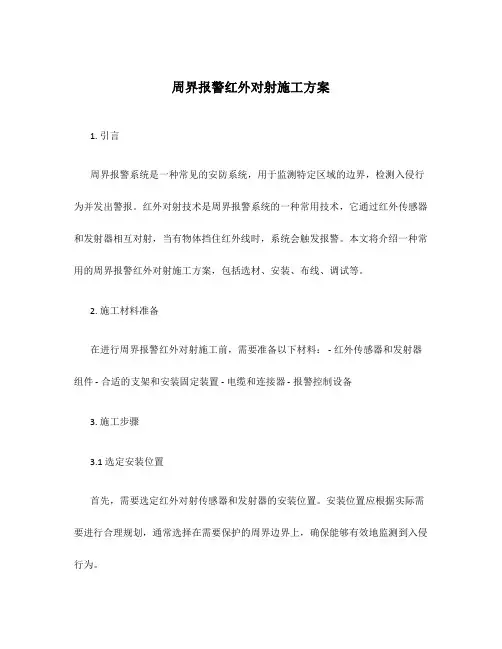

周界报警红外对射施工方案1. 引言周界报警系统是一种常见的安防系统，用于监测特定区域的边界，检测入侵行为并发出警报。
红外对射技术是周界报警系统的一种常用技术，它通过红外传感器和发射器相互对射，当有物体挡住红外线时，系统会触发报警。
本文将介绍一种常用的周界报警红外对射施工方案，包括选材、安装、布线、调试等。
2. 施工材料准备在进行周界报警红外对射施工前，需要准备以下材料： - 红外传感器和发射器组件 - 合适的支架和安装固定装置 - 电缆和连接器 - 报警控制设备3. 施工步骤3.1 选定安装位置首先，需要选定红外对射传感器和发射器的安装位置。
安装位置应根据实际需要进行合理规划，通常选择在需要保护的周界边界上，确保能够有效地监测到入侵行为。
3.2 安装传感器和发射器选定安装位置后，将红外传感器和发射器分别固定在支架上，并将其安装在预定位置上。
使用固定装置将传感器和发射器牢固地固定在位置上，以确保其稳定性和准确性。
3.3 进行布线将传感器和发射器与报警控制设备之间进行布线连接。
使用合适的电缆和连接器，将传感器和发射器与报警控制设备的输入端口连接起来。
确保连接稳固可靠，以保证系统的正常工作。
3.4 调试系统完成布线后，需要对系统进行调试。
通过设置合适的参数和灵敏度，确保系统能够准确地检测入侵物体，避免误报和漏报的情况发生。
同时，对系统进行全面的测试，确保各部分正常工作。
3.5 完善报警控制设备在调试完成后，对报警控制设备进行完善。
设置相应的报警方式和报警联系人信息，确保系统能够在报警时及时进行警报，并保证报警信息能够及时传递给相关人员。
4. 注意事项在周界报警红外对射施工过程中，需要注意以下事项： - 选择合适的传感器和发射器组件，确保其质量和性能符合要求。
- 准确选择安装位置，确保能够最大限度地监测到入侵行为。
- 布线时注意电缆的质量和防水性能，以保证系统的稳定性和可靠性。
- 仔细调试系统参数和灵敏度，并进行全面的测试，确保系统能够准确地工作。
