第6章 沉淀与澄清

（3）回流水量可为进水量的2～4倍。
（4）第一反应室出口流速50～80mm/s，第二反 应室进口流速40～50mm/s。
（5）清水区上升流速0.7～1.0m。
（6）清水区高度为2～3m，超高0.3m，喷嘴离 池底不大于0.6m，以免积泥。
（7）池底进水管流速为1.0m/s左右。
（8）与无阀滤池配套使用时，澄清池的出水槽 即可作为滤池的配水箱。
3、因池身较高，与无阀滤池配套较多。
4、原水浊度低或短时间内水量水温变化较 大时，工作不稳定，选用时应加注意。
设计参数：
（1）停留时间1～1.5小时，第一反应室、第二 反应室的停留时间分别为1～2min和5～7min。
（2）喷嘴流速6～9m/s，喉管流速2～3m/s。喷 嘴直径和喉管直径之比为1：3～1：4，截面积之比1： 12～1：13。
特点：
1、能适应水质水量的变化，工作稳定性较 好；
2、它需要设置变速电动机和减速装置等机 电设备，结构较复杂。
3、适用于原水悬浮物长期低于5000mg/L的 大、中、小型水厂。
设计参数：
（1）清水区上升流速一般采用0.8~1.1mm/s。
（2）水在澄清池内总停留时间可采用1.2~1.5h。
（3）叶轮直径可为第二絮凝室内径的70~80%，并应设 调整叶轮转速和开启度的装置。
最大的脉冲澄清池
上海南市水厂,规模3000m3/h，采用 钟罩（虹吸）式脉冲发生器。
2、泥渣循环型澄清池 （1）机械搅拌澄清池（机械加速澄清池）
第二反应室 导流室
分离室
第一反应室
搅拌提升装置
加速澄清池由于采用机械搅拌的方法来悬 浮泥渣，驱使泥渣回流，所以它具有较好的调 节性能（泥渣浓度、搅拌速度、泥渣循环量）。 通常提升流量为进水流量的3~5倍，因此所形 成的循环泥渣量为进水量的2~4倍。

化学反应的沉淀和澄清一、课程目标知识目标：1. 学生能理解化学反应中沉淀和澄清现象的基本原理，掌握影响沉淀和澄清的因素。

2. 学生能掌握至少三种常见的沉淀反应及其应用，并了解其在实际生活中的例子。

3. 学生能运用溶解度规律预测和解释沉淀的生成与溶解。

技能目标：1. 学生能够通过实验观察和记录沉淀和澄清过程，学会使用相关的实验仪器。

2. 学生能够运用图表、方程式等方式表达化学反应的沉淀和澄清过程。

3. 学生能够通过案例分析和问题解决，提高实验操作能力和科学思维能力。

情感态度价值观目标：1. 学生培养对化学反应现象的好奇心，激发学习化学的兴趣和热情。

2. 学生通过实验探究，增强合作意识和团队精神，培养科学探究精神。

3. 学生认识到化学反应在实际生活中的应用，增强对化学知识实用性的认识，提高社会责任感。

本课程针对八年级学生，结合学生的认知水平和兴趣特点，以实用性为导向，注重知识与实践的结合。

课程设计将引导学生通过观察、实验、分析等教学活动，使学生在掌握化学反应沉淀和澄清知识的同时，提高实验操作和问题解决能力，培养科学素养和积极的学习态度。

二、教学内容1. 化学反应沉淀现象原理- 溶解度与溶解平衡- 沉淀反应的判断与类型- 沉淀的形成与溶解过程2. 常见沉淀反应及其应用- 硫酸钡沉淀反应- 氯化银沉淀反应- 碘化银沉淀反应3. 澄清现象与澄清剂的应用- 澄清剂的作用原理- 常见澄清剂及其使用方法- 澄清实验操作步骤及注意事项4. 影响沉淀和澄清的因素- 温度对溶解度的影响- 溶剂对沉淀生成的影响- 沉淀剂与澄清剂的用量控制5. 实践与案例分析- 沉淀反应实验操作- 澄清剂的使用与观察- 实际生活中沉淀与澄清现象的案例分析本教学内容按照课程目标，参照教材相关章节，科学系统地组织。

课程内容包括沉淀现象原理、常见沉淀反应、澄清现象及影响因素等，旨在帮助学生全面掌握化学反应的沉淀与澄清知识。

教学大纲明确各部分内容安排和进度，确保教学内容与课本紧密结合，注重理论与实践相结合，提高学生的化学素养。

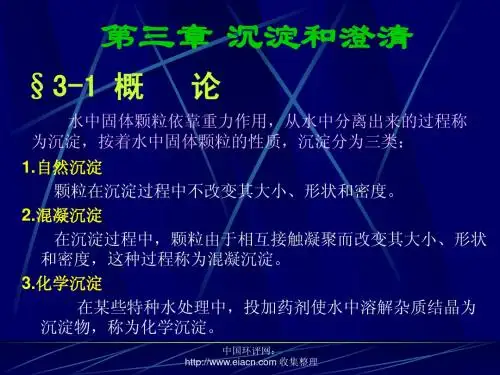

第三章 沉淀和澄清
§3 - 1 概 论
水中固体颗粒依靠重力作用，从水中分离出来的过程称 为沉淀，按着水中固体颗粒的性质，沉淀分为三类： 1.自然沉淀 自然沉淀 颗粒在沉淀过程中不改变其大小、形状和密度。 2.混凝沉淀 混凝沉淀 在沉淀过程中，颗粒由于相互接触凝聚而改变其大小、形状 和密度，这种过程称为混凝沉淀。 3.化学沉淀 化学沉淀 在某些特种水处理中，投加药剂使水中溶解杂质结晶为 沉淀物，称为化学沉淀。
ν
t
− H = t 中国环评网： H
t
收集整理
在a-c段，因切线就是a-c直线本身，Ht=H0,故Ct=C0 。 由于a-c线斜率不变，说明浑液面等速下沉。当压缩到H∞高 度后，斜率为0。即vt=0，说明悬浮物不在压缩，此时 Ct=C∞（压缩浓度）。 如同样的水样，用不同高度的水深作实验，发现在不同 沉淀高度H1 及 H2时，两条沉淀过程线之间存在着相似关系： op 1 oQ 1 = op 2 oQ 2 A、B交界面的高度 、 交界面的高度 说明当原水浓度相同时，A、 B区交界的浑液面的下沉速度 是不变的，但由于沉淀水深大 H1 时，压实区也较厚，最后沉淀 p1 p2 物的压实要比沉淀水深低时压 Q1 H2 实的密实些。由于这种沉淀过 Q2 程与沉淀高度无关的现象，使 有可能用较短的沉淀管作实验， 来推测沉淀的效果。
Bh0v=Q 水的流量； BL=A 沉淀区平面面积； Q/A— 单位面积沉淀区所沉淀的水流量，称沉淀池的表面负 荷（过流率） 理想沉淀池的表面负荷就是它的截流沉速，反应了能全 部去除的颗粒中的最小颗粒沉速。 由上述可知，浑水在理想沉淀池中的沉淀效率只与沉淀 池的表面负荷率有关，而与其他因素（水深、池长、水平流 速、沉淀时间）无关，这一结论抓住了沉淀池的主要矛盾， 阐明了决定沉淀效率的主要因素反应了下列两个问题： （1）当E一定时 i越大，q也越高，亦即产水量越大，或 一定时u 也越高， 当 一定时 越大， 也越高 亦即产水量越大， 不变时u 越高。 当Q、A不变时 i越大、E越高。 ui的大小与混凝效果有关， 、 不变时 越大、 越高 因此，生产上一定要重视絮凝工艺。 （2） ui一定，A增加、E提高。当W（容积）一定时， 一定， 增加 增加、 提高 提高。 池深浅些，则表面积大些，沉淀效率可以高些，此即“浅池 “ 理论” 理论”，斜板、斜管沉淀池的发展即基于此理论。

名词解释1.混凝：水中胶体粒子以及微小悬浮物的聚集过程称为混凝，是凝聚和絮凝的总称。

絮凝：脱稳胶体或微小悬浮物聚结成大的絮凝体的过程。

凝聚：胶体脱稳并生成微小聚集体的过程。

混凝过程涉及：①水中胶体的性质；②混凝剂在水中的水解；③胶体与混凝剂的相互作用。

2.沉淀和澄清：通过重力作用，使水中的悬浮颗粒、絮凝体等物质被分离去除。

3.浮选：利用固体或液滴与它们在其中悬浮的液体之间的密度差，实现固-液或液-液分离的方法。

4.过滤：以石英砂等粒状滤料层截留水中悬浮杂质，从而使水获得澄清的工艺过程。

5膜分离：利用膜的孔径或半渗透性质实现物质的分离。

6吸附：通常在水处理中指固相材料浸在液相或气相中，液相或气相物质固着到固相表面的传质现象。

7离子交换：在分子结构上具有可交换的酸性或碱性基团的不容性颗粒物质，固着在这些基团上的正、负离子能和基团所接触的液体中的同符号离子交换为对物质的物理外观毫无明显的改变，也不引起变质或增溶作用的过程。

8中和：把水的pH 调整到接近中性或是调整到平衡pH 值的任何处理。

氧化与还原：改变某些金属或化合物的状态，使他们变成不溶解的或无毒的。

9胶体稳定性：胶体稳定性是指胶体粒子在水中长期保持分散悬浮状态的特性。

10助凝剂：凡能提高或改善混凝剂作用效果的化学药剂可称为助凝剂。

11异向絮凝：由布朗运动引起的颗粒碰撞聚集称为异向絮凝。

12同向絮凝：由水力或机械搅拌所造成的流体运动引起的颗粒碰撞聚集称为同向絮凝。

13自由沉淀：单个颗粒在无边际水体中沉淀，其下沉的过程颗粒互不干扰，且不受器皿壁的干扰，下沉过程中颗粒的大小、形状、密度保持不变，经过一段时间后，沉速也不变。

14拥挤沉淀：当水中含有的凝聚性颗粒或非凝聚性颗粒的浓度增加到一定值后，大量颗粒在有限水体中下沉时，被排斥的水便有一定的上升速度，使颗粒所受的摩擦阻力增加，颗粒处于相互干扰状态，此过程称为拥挤沉淀。

15絮凝沉淀：在沉淀的过程，颗粒由于相互接触絮聚而改变大小、形状、密度，并且随着沉淀深度和时间的增长，沉速也越来越快，絮凝沉淀由凝聚性颗粒产生。
