New Sagitar安装位置编号803 / 1版本07.2015继电器继电器支架一览1 -电控箱上的继电器支架发动机舱内左侧继电器位置分配→章节2 -车载电网控制单元上的继电器支架驾驶员侧仪表板的下方12 芯继电器支架的继电器位置分配→章节发动机舱内左侧电控箱上的继电器一览发动机舱内左侧电控箱上的继电器一览1 -未占用继电器位置R52 -冷却液辅助泵继电器-J496-(645)（到2012 年8 月止）继电器位置R4仅限配备1.4L TSI 发动机的汽车3 -主继电器-J271-(644)继电器位置R34 -冷却液继续循环继电器-J151-(646)（自2012 年8 月起）继电器位置1仅用于配备1.8/2.0L TSI 发动机的汽车-冷却液辅助泵继电器-J496-(646)（自2012 年8 月起）继电器位置1仅用于配备1.4L TSI 发动机的汽车5 -未占用继电器位置26 -刮水器电机的转换继电器2 -J369-(646)继电器位置R2仅限带PR 编号（AW1）的车辆7 -刮水器电机的转换继电器1 -J368-(646)继电器位置R1仅限带PR 编号（AW1）的车辆发动机舱内左侧电控箱上的继电器一览(GP1)1 -未占用继电器位置R52 -未占用继电器位置R43 -主继电器-J271-(644)继电器位置R34 -未占用继电器位置15 -未占用继电器位置26 -刮水器电机的转换继电器2 -J369-(646)继电器位置R2仅限带PR 编号（AW1）的车辆7 -刮水器电机的转换继电器1 -J368-(646)继电器位置R1仅限带PR 编号（AW1）的车辆仪表板下方12 芯继电器支架的继电器一览仅用于带PR 编号(AW0)的车辆1-3 -未占用4A -燃油供应继电器-J643-(646)4B -燃油泵供电继电器-J17-(646)5 -供电继电器1，端子75 -J680-(645)（到2012 年8 月止）6 -供电继电器，总线端50 -J682-(645)7 -端子15 供电继电器-J329-(645)8 -近光灯继电器-J331-(645)9 -供电继电器2，端子15 -J681-(645)10 -前雾灯继电器-J5-(645)（到2012 年8 月止）-供电继电器1，端子75 -J680-（644）（自2012 年8 月起）11 -未占用12 -转换器盒-J935-(499）仅用于带PR 编号（AW1）的车辆1A -双音喇叭继电器-J4-（646）1B -大灯清洗装置继电器-J39-（646）仅用于带大灯清洗的汽车2 -起动机继电器2 -J907-（507）仅用于带起动/停止（Start/Stop)系统的汽车3 -未占用4A -冷却液继续循环继电器-J151-(646)（到2012 年8 月止）仅限配备1.8L TSI 发动机的车辆4B -发动机部件供电继电器-J757-(646)仅限配备1.8/2.0L TSI 发动机的车辆5 -供电继电器1，端子75 -J680-(645)（到2012 年8 月止）6 -供电继电器，总线端50 -J682-(645)仅用于不带起动/停止（Start/Stop)系统的汽车-起动机继电器1 -J906-(645)仅用于带起动/停止（Start/Stop)系统的汽车7 -未占用8A -加热或后窗玻璃继电器-J9-(646)8B -未占用9 -供电继电器2，端子15 -J681-(645)10 -供电继电器1，端子75 -J680-（644）（自2012 年8 月起）11-12 -未占用仪表板下方12 芯继电器支架的继电器一览(GP1)仅用于带PR 编号(AW0)的车辆1 -端子75x 供电继电器-J694-(644/645)2 -起动机继电器2 -J907-(507)仅用于带 起动 的车辆3-4 -未占用5 -转换器盒-J935-(523)6 -未占用7 -起动机继电器1 -J906-(645)仅用于不带 起动 的车辆8 -未占用9 -继电器，用于端子15 -J940-(645)10 -未占用11A -燃油泵继电器-J17-(646)11B -燃油供应继电器-J643-(646)仅用于不带 起动 的车辆12-15 -未占用仅用于带PR 编号(AW1)的车辆1 -端子75x 供电继电器-J694-(644/645)2 -起动机继电器2 -J907-(507)仅用于带起动/ 停止（start/stop）系统的汽车仅用于带 起动 的车辆3A -前雾灯继电器-J5-(525)仅用于带 端 灯的车辆3B-4 -未占用5 -可加热后窗玻璃继电器6 -未占用7 -起动机继电器1 -J906-(645)仅用于带起动/ 停止（start/stop）系统的汽车仅用于不带 起动 的车辆8 -未占用9 -继电器，用于端子15 -J940-(645)→注释10A -双音喇叭继电器-J4-(646)10B -未占用11-15 -未占用1) 2015 年8 月止。

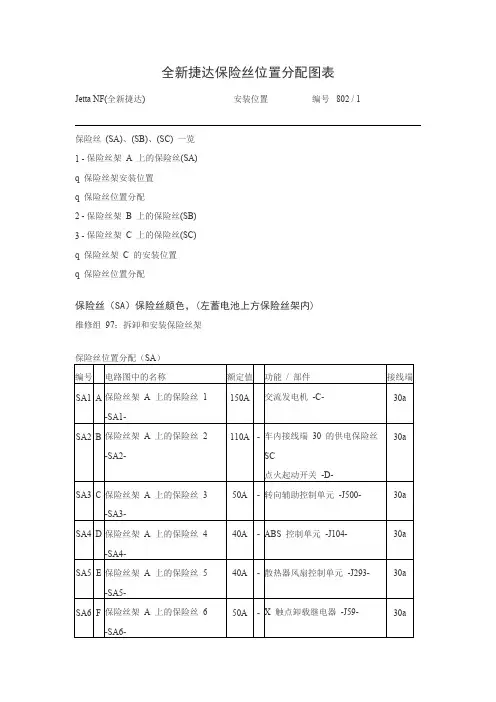

全新捷达保险丝位置分配图表
Jetta NF(全新捷达) 安装位置编号802 / 1
保险丝(SA)、(SB)、(SC) 一览
1 - 保险丝架A 上的保险丝(SA)
q 保险丝架安装位置
q 保险丝位置分配
2 - 保险丝架B 上的保险丝(SB)
3 - 保险丝架C 上的保险丝(SC)
q 保险丝架C 的安装位置
q 保险丝位置分配
保险丝（SA）保险丝颜色，(左蓄电池上方保险丝架内)
维修组97；拆卸和安装保险丝架
保险丝（SB）保险丝颜色，(左蓄电池上方右侧保险丝架内)
40 A - 橙色
30 A - 淡绿色
25 A - 纯白色
20 A - 黄色
15 A - 淡蓝色
10 A - 红色
7.5 A - 棕色
5 A - 浅棕色
3 A - 紫色
1 A - 浅黑色
保险丝(SC) 保险丝颜色,(仪表板下方)
保险丝颜色
40 A - 橙色
30 A - 淡绿色
25 A - 纯白色
20 A - 黄色
15 A - 淡蓝色
10 A - 红色
7.5 A - 棕色
5 A - 浅棕色
保险丝位置分配(SC)实际位置图(位于仪表盘下方)。
New Sagitar安装位置编号 802 / 1版本 01.2018保险丝保险丝 (SA)、(SB)、(SC) 一览1 - 保险丝架 A 上的保险丝(SA)❑电控箱的安装位置 → 章节❑保险丝位置分配→ 章节2 - 保险丝架 B 上的保险丝(SB)❑电控箱的安装位置 → 章节❑保险丝位置分配 → 章节3 - 保险丝架 C 上的保险丝(SC)❑保险丝架 C 的安装位置 → 章节❑保险丝位置分配→ 章节4 - 驾驶员座椅调整装置的热敏保险丝 1 -S44-❑安装在继电器支架上方电控箱上保险丝（SA）的安装位置拧紧力矩=>电气设备；维修组 97；拆卸和安装保险丝架保险丝颜色200 A - 黑色80 A - 黑色电控箱的保险丝位置分配编号电路图中的名称额定值功能 / 部件接线端508A508 电控箱上的螺栓连接（30）-30a 1B保险丝架 A 上的保险丝 1 -SA1- 200A-三相交流发电机 -C- 30a 2C保险丝架 A 上的保险丝 2 -SA2- -未占用30a 3D保险丝架 A 上的保险丝 3 -SA3- 80A-电子机械式助力转向器电机 -V187- 30a 4E保险丝架 A 上的保险丝 4 -SA4- 80A车内接线端 30 的供电保险丝 SC30a保险丝（SB）在电控箱上，在发动机舱内的左侧- 保险丝颜色，针对 ATO 保险丝：（SB1 - SB20）40 A - 橙色30 A - 淡绿色25 A - 纯白色20 A - 黄色15 A - 淡蓝色10 A - 红色7.5 A - 棕色5 A - 浅棕色3 A - 紫色1 A - 浅黑色- 保险丝颜色，针对 J-Case 保险丝：（SB21 - SB32）60 A - 黄色50 A - 红色40 A - 绿色30 A - 粉红电控箱的保险丝位置分配(SB) （GP0)编号电路图中的名称额定值功能 / 部件接线端F1-保险丝架 B 上的保险丝 1 -SB1- --未占用-F2-保险丝架 B 上的保险丝 2 -SB2- 10A15A20A-发动机控制单元 -J623/J220- 87aF3-保险丝架 B 上的保险丝 3 -SB3- 5A10A -散热器风扇控制单元 -J293-发动机部件供电继电器 -J757- 2）冷却液继续循环继电器 -J151- 2）冷却液辅助泵继电器 -J496- 3）87aF4-保险丝架 B 上的保险丝 4 -SB4- 15A-氧传感器加热装置 -Z19-尾气催化净化器后的λ 传感器 1 加热装置-Z29-87aF5-保险丝架 B 上的保险丝 5 -SB5- --未占用-F6-保险丝架 B 上的保险丝 6 -SB6- --未占用-F7-保险丝架 B 上的保险丝 7 -SB7- 20A-带有功率输出级的点火线圈 1 -N70-带有功率输出级的点火线圈 2 -N127-带有功率输出级的点火线圈 3 -N291-带有功率输出级的点火线圈 4 -N292-87aF8-保险丝架 B 上的保险丝 8 -SB8- 10A-增压压力限制电磁阀 -N75-活性炭罐电磁阀 1 -N80-凸轮轴调节阀 1 -N205-涡轮增压器循环空气阀 -N249-喷油阀 -N...-进气管风门阀门 -N316-机油压力调节阀 -N428-87aF9-保险丝架 B 上的保险丝 9 -SB9-5A15A-发动机部件供电继电器 -J757-燃油压力调节阀 -N276-87aF10-保险丝架 B 上的保险丝 10 -SB10- 5A-制动信号灯开关 -F-离合器位置传感器 -G476-冷却液辅助泵继电器 -J496-87aF11-保险丝架 B 上的保险丝 11-SB11---未占用-F12-保险丝架 B 上的保险丝 12-SB12-3A-冷却液循环泵 -V50- 5）87aF13-保险丝架 B 上的保险丝 13 -SB13-5A10A-发动机部件供电继电器 -J757-冷却液辅助泵继电器 -J496- 5）冷却液继续循环继电器 -J151- 5）30aF14-保险丝架 B 上的保险丝 14 -SB14-5A10A-发动机控制单元 -J623/J220-主继电器 -J271-30aF15-保险丝架 B 上的保险丝 15 -SB15- 30A-稳压器 -J532-4）30aF16-保险丝架 B 上的保险丝 16-SB16-30A-ABS 防抱死系统控制单元 -J104- 30aF17-保险丝架 B 上的保险丝 17-SB17-30A-双离合器变速箱机械电子单元 -J743- 1）30aF18-保险丝架 B 上的保险丝 18 -SB18- 15A20A-双离合器变速箱机械电子单元 -J743- 1）30aF19-保险丝架 B 上的保险丝 19 -SB19- 1A5A-车载电网控制单元 -J519-蓄电池监控控制单元 -J367- 4）30aF20-保险丝架 B 上的保险丝 20 -SB20- 30A车载电网控制单元 -J519- （AW0）刮水器电机的转换继电器 1 -J368- （AW1）刮水器电机的转换继电器 2 -J369- （AW1）30aF21-保险丝架 B 上的保险丝 21-SB21---未占用-F22-保险丝架 B 上的保险丝 22-SB22---未占用-F23-保险丝架 B 上的保险丝 23-SB23-40A-ABS 防抱死系统控制单元 -J104- 30aF24-保险丝架 B 上的保险丝 24-SB24---未占用-F25-保险丝架 B 上的保险丝 25 -SB25- 50A40A-接线端 15 的电源继电器 -J329-端子 15 供电继电器 2 -J681-起动机继电器 1 -J906- 4）起动机继电器 2 -J907- 4）30aF26-保险丝架 B 上的保险丝 26-SB26---未占用-F27-保险丝架 B 上的保险丝 27 -SB27- 50A/60A-冷却器风扇 -V7- 30aF28-保险丝架 B 上的保险丝 28-SB28-40A-车载电网控制单元 -J519- （AW1）30aF29-保险丝架 B 上的保险丝 29-SB29-40A-车载电网控制单元 -J519- （AW1）30aF30-保险丝架 B 上的保险丝 30-SB30-40A/50A-端子 75 供电继电器 1 -J680- 30aF31-保险丝架 B 上的保险丝 31-SB31---未占用-F32-保险丝架 B 上的保险丝 32-SB32---未占用-1)仅限配备双离合器变速箱（DSG）的车辆2)仅用于装备 1.8/2.0 升发动机的汽车3)仅用于装备 1.4 升发动机的汽车4)仅用于带起动/停止（Start/Stop）系统的汽车5)截至 2012 年 8 月保险丝（SB）在电控箱上，在发动机舱内的左侧（GP1）- 保险丝颜色，针对 ATO 保险丝：（SB1 - SB20）40 A - 橙色30 A - 淡绿色25 A - 纯白色20 A - 黄色15 A - 淡蓝色10 A - 红色7.5 A - 棕色5 A - 浅棕色3 A - 紫色1 A - 浅黑色- 保险丝颜色，针对 J-Case 保险丝：（SB21 - SB32）60 A - 黄色50 A - 红色40 A - 绿色30 A - 粉红电控箱的保险丝位置分配(SB)编号电路图中的名称额定值功能 / 部件接线端F1-保险丝架 B 上的保险丝 1 -SB1- 10A-冷却液继续补给泵 -V51- 87 F2-保险丝架 B 上的保险丝 2 -SB2- 20A-发动机控制单元 -J623- 87aF3-保险丝架 B 上的保险丝 3 -SB3- 5A10A -散热器风扇控制单元 -J293-冷却液继续循环继电器 -J151- 12）发动机部件供电继电器 -J757- 12）87aF4-保险丝架 B 上的保险丝 4 -SB4- 15A-氧传感器加热装置 -Z19-尾气催化净化器后的λ 传感器 1 加热装置 -Z29-87a F5-保险丝架 B 上的保险丝 5 -SB5- --未占用-F6-保险丝架 B 上的保险丝 6 -SB6- 10A -活性碳罐电磁阀 1 -N80- 9）凸轮轴调节阀 1 -N205- 9）87aF7-保险丝架 B 上的保险丝 7 -SB7- 20A-带有功率输出级的点火线圈 1 -N70-带有功率输出级的点火线圈 2 -N127-带有功率输出级的点火线圈 3 -N291-带有功率输出级的点火线圈 4 -N292-87aF8-保险丝架 B 上的保险丝 8 -SB8- 10A-气缸 1 喷油阀 -N30- 9）气缸 2 喷油阀 -N31- 9）气缸 3 喷油阀 -N32- 9）气缸 4 喷油阀 -N33- 9）增压压力限制电磁阀 -N75- 7）12）活性炭罐电磁阀 1 -N80- 7）12）凸轮轴调节阀 1 -N205- 7）12）涡轮增压器循环空气阀 -N249- 12）排气门凸轮轴调节阀 1 -N318- 7）机油压力调节阀 -N428- 7）12）87aF9-保险丝架 B 上的保险丝 9 -SB9- 10A -循环泵 -V55- 7）燃油供应继电器 -J643- 9）87aF10-保险丝架 B 上的保险丝 10 -SB10- 5A -制动信号灯开关 -F-离合器位置传感器 -G476-87aF11-保险丝架 B 上的保险丝 11 -SB11- --未占用-F12-保险丝架 B 上的保险丝 12 -SB12- 30A-燃油压力调节阀 -N276- 12）87F13-保险丝架 B 上的保险丝 13 -SB13- 30A-收音机 -R-稳压器 -A19-收音机及导航系统带显示单元的控制单元-J503-30aF14-保险丝架 B 上的保险丝 14 -SB14- 10A-发动机控制单元 -J623-主继电器 -J271-刮水器马达转换继电器 1 -J368- 10）刮水器马达转换继电器 2 -J369- 10）30aF15-保险丝架 B 上的保险丝 15 -SB15- 30A-ABS 控制单元 -J104- 30a F16-保险丝架 B 上的保险丝 16 -SB16- 30A-车载电网控制单元 -J519- 30a F17-保险丝架 B 上的保险丝 17 -SB17- -30a15A 30A 双离合器变速箱机械电子单元 -J743- 6）12）自动变速箱控制单元 -J217- 11）F18-保险丝架 B 上的保险丝 18 -SB18- 30A-双离合器变速箱机械电子单元 -J743- 6）30aF19-保险丝架 B 上的保险丝 19 -SB19- 5A-车载电网控制单元 -J519-蓄电池监控控制单元 -J367- 8）30aF20-保险丝架 B 上的保险丝 20 -SB20- 30A车载电网控制单元 -J519- （AW0）刮水器电机的转换继电器 2 -J369- （AW1）30aF21-保险丝架 B 上的保险丝 21 -SB21- --未占用-F22-保险丝架 B 上的保险丝 22 -SB22- --未占用-F23-保险丝架 B 上的保险丝 23 -SB23- 40A50A-端子 75x 供电继电器 -J694- 30a F24-保险丝架 B 上的保险丝 24 -SB24- --未占用-F25-保险丝架 B 上的保险丝 25 -SB25- 40A-起动机继电器 1 -J906-起动机继电器 2 -J907-继电器，用于端子 15 -J940-30aF26-保险丝架 B 上的保险丝 26 -SB26- --未占用-F27-保险丝架 B 上的保险丝 27 -SB27- 50A-冷却器风扇 -V7- 30a F28-保险丝架 B 上的保险丝 28 -SB28- 30A-车载电网控制单元 -J519- （AW1）30a F29-保险丝架 B 上的保险丝 29 -SB29- 30A-车载电网控制单元 -J519- （AW1）30a F30-保险丝架 B 上的保险丝 30 -SB30- 40A-ABS 控制单元 -J104- 30a F31-保险丝架 B 上的保险丝 31 -SB31- --未占用-F32-保险丝架 B 上的保险丝 32 -SB32- --未占用-6)仅限配备双离合器变速箱（DSG）的车辆7)仅用于装备 1.4 升发动机的汽车8)仅用于带起动/停止（Start/Stop）系统的汽车9)仅用于装备 1.6 升发动机的汽车10)仅用于高端（AW1）的汽车11)仅用于装备自动变速箱 09G 的汽车12)仅用于装备 2.0 升的发动机的汽车保险丝(SC)一览保险丝颜色- 保险丝颜色，针对 ATO 保险丝：（SC25 - SC60）40橙色30 A - 淡绿色25 A - 纯白色20 A - 黄色15 A - 淡蓝色10 A - 红色7.5 A - 棕色5 A - 浅棕色- 保险丝颜色，针对迷你保险丝：（SC1 - SC24）20 A - 黄色15 A - 淡蓝色10 A - 红色7.5 A - 棕色5 A - 浅棕色3 A - 紫色2A -灰色1 A - 浅黑色保险丝位置分配(SC)编号电路图中的名称额定值功能 / 部件接线端F1-保险丝架 C 上的保险丝 1 -SC1- --未占用-F2-保险丝架 C 上的保险丝 2 -SC2- 10A-电子转向柱锁止装置控制单元 -J764- -F3-保险丝架 C 上的保险丝 3 -SC3-5A10A-组合仪表中的控制单元 -J285-30F4-保险丝架 C 上的保险丝 4 -SC4- 2A-移动电话操作电子装置控制单元 -J412- 30 F5-保险丝架 C 上的保险丝 5 -SC5- 7.5A-仪表板中的控制单元 -J285- 55aF6-保险丝架 C 上的保险丝 6 -SC6- 10A -车载电网控制单元 -J519- （仅限 AW0）倒车摄像头 -R189-30aF7-保险丝架 C 上的保险丝 7 -SC7- 5A -前雾灯继电器 -J5- ，（仅限 AW0）开关和仪表照明调节器 -E20- ，（仅限AW0）牌照灯 -X-58F8-保险丝架 C 上的保险丝 8 -SC8- 7.5A -车载电网控制单元 -J519-车窗玻璃清洗泵 -V5- （AW0）53cF9-保险丝架 C 上的保险丝 9 -SC9- 5A-安全气囊控制单元 -J234- 15a F10-保险丝架 C 上的保险丝 10 -SC10- 10A-右侧转向柱开关 -EX20- ，（仅限 AW0）15a F11-保险丝架 C 上的保险丝 11 -SC11- 10A-左前大灯 -MX1- 14）15a F12-保险丝架 C 上的保险丝 12 -SC12- 10A-右前大灯 -MX2- 14）15aF13-保险丝架 C 上的保险丝 13 -SC13- 5A -自动防眩车内后视镜 -Y7-轮胎监控显示按钮 -E492-弯道灯和大灯照明距离调节控制单元 -J745-14）驻车辅助控制单元 -J446-后视镜调节开关 -E43-高压传感器 -G65-车外后视镜加热按钮 -E231-ASR 和 ESP 按钮 -E256-后视镜内折开关 -E263-起动/停止模式按钮 -E693-起动/停止运行模式指示灯 -K259-倒车灯开关 -F4-收音机 -R- 15）15aF14-保险丝架 C 上的保险丝 14 -SC14- 10A-左侧转向柱开关 -EX19-ABS 防抱死系统控制单元 -J104-车灯开关 -E1-安全气囊卷簧和带滑环的复位环 -F138-燃油泵控制单元 -J538- 13）仪表板中的控制单元 -J285-转向辅助控制单元 -J500-机油油位和机油温度传感器 -G266- 13）15a稳压器 -J532- 16）数据总线诊断接口 -J533- ，（仅限 AW1）F15-保险丝架 C 上的保险丝 15 -SC15- 10A -16芯插头连接 -T16-开关和仪表照明调节器 -E20-机械振动控制单元 -J869- 18）左前大灯 -MX1-右前大灯 -MX2-左侧照明距离调整伺服电机 -V48-右侧照明距离调整伺服电机 -V49-15aF16-保险丝架 C 上的保险丝 16 -SC16- 10A -燃油泵控制单元 -J538- 17）发动机控制单元 -J623/J220-空气质量计 -G70-燃油泵继电器 -J17-15aF17-保险丝架 C 上的保险丝 17 -SC17- 10A-机械振动控制单元 -J869- -F18-保险丝架 C 上的保险丝 18 -SC18- 15A-左前大灯 -MX1- 56b F19-保险丝架 C 上的保险丝 19 -SC19- 15A-右前大灯 -MX2- 56bF20-保险丝架 C 上的保险丝 20 -SC20- 10A -Tiptronic手/自一体开关 -F189-自动变速箱控制单元 -J217-选档杆传感器控制单元 -J587-全自动空调控制单元 -J255-空调器控制单元 -J301-30aF21-保险丝架 C 上的保险丝 21 -SC21- 20A-双音喇叭继电器 -J4- 30aF22-保险丝架 C 上的保险丝 22 -SC22- 7.5A10A-点火起动开关 -D-转换器盒 -J935-30aF23-保险丝架 C 上的保险丝 23 -SC23- 10A -车载电网控制单元 -J519- （仅限 AW0）16 芯插头连接 -T16-车灯开关 -E1- ，（仅限 AW1）雨量和光照识别传感器 -G397-30aF24-保险丝架 C 上的保险丝 24 -SC24- 10A -车载电网控制单元 -J519- （仅限 AW0）进入及起动许可控制单元 -J518-30aF25-保险丝架 C 上的保险丝 25 -SC25- 15A -自动变速箱控制单元 -J217-选档杆传感器控制单元 -J587-多功能开关 -F125-Tiptronic 开关 -F189-双离合器变速箱机械电子单元 -J743-15aF26-保险丝架 C 上的保险丝 26 -SC26- --未占用-F27-保险丝架 C 上的保险丝 27 -SC27- 1A-警报装置信号喇叭 -H18- 15a F28-保险丝架 C 上的保险丝 28 -SC28- --未占用-F29-保险丝架 C 上的保险丝 29 -SC29- --未占用-F30-保险丝架 C 上的保险丝 30 -SC30- 20A -点烟器 -U1-12 V 插座 -U5-12V 插座 2 -U18-绝缘二极管 -J29-75aF31-保险丝架 C 上的保险丝 31 -SC31- 30A-车灯开关 -E1- （仅限 AW0）75a F32-保险丝架 C 上的保险丝 32 -SC32- 20A-车灯开关 -E1- （仅限 AW0）75aF33-保险丝架 C 上的保险丝 33 -SC33- 40A -空调器控制单元 -J301-新鲜空气鼓风机开关 -E9-75aF34-保险丝架 C 上的保险丝 34 -SC34- 15A -左侧远光灯灯泡 -M30- （仅限 AW0）右远光灯灯泡 -M32- （仅限 AW0）组合仪表中的控制单元 -J285- （仅限AW0）56aF35-保险丝架 C 上的保险丝 35 -SC35- 10A-转向柱电子装置控制单元 -J527-数据总线诊断接口 -J533-30aF36-保险丝架 C 上的保险丝 36 -SC36- 25A30A-车载电网控制单元 -J519-30aF37-保险丝架 C 上的保险丝 37 -SC37- 15A-左前大灯 -MX1- （AW0）TFL F38-保险丝架 C 上的保险丝 38 -SC38- 15A-右前大灯 -MX2- （AW0）TFL F39-保险丝架 C 上的保险丝 39 -SC39- 20A-近光灯继电器 -J331- 56b F40-保险丝架 C 上的保险丝 40 -SC40- --未占用-F41-保险丝架 C 上的保险丝 41 -SC41- --未占用-F42-保险丝架 C 上的保险丝 42 -SC42- --未占用-F43-保险丝架 C 上的保险丝 43 -SC43- 30A-副驾驶员侧车门控制单元 -J387- 30aF44-保险丝架 C 上的保险丝 44 -SC44- 25A30A-可加热后窗玻璃继电器 -J9- ，（仅限 AW1）车载电网控制单元 -J519- （仅限 AW0）30aF45-保险丝架 C 上的保险丝 45 -SC45- 30A -驾驶员侧车门控制单元 -J386-副驾驶员侧车门控制单元 -J387-左后车门控制单元 -J388- 19）右后车门控制单元 -J389- 19）30aF46-保险丝架 C 上的保险丝 46 -SC46- 30A40A-副驾驶员侧车门控制单元 -J387- 19）左后车门控制单元 -J388-右后车门控制单元 -J389-30aF47-保险丝架 C 上的保险丝 47 -SC47- 15A -燃油泵控制单元 -J538-燃油泵继电器 -J17-燃油供油继电器 -J643-30aF48-保险丝架 C 上的保险丝 48 -SC48- 20A-车载电网控制单元 -J519- 30a F49-保险丝架 C 上的保险丝 49 -SC49- 40A-新鲜空气鼓风机控制单元 -J126- 30 F50-保险丝架 C 上的保险丝 50 -SC50- 30A-可加热前座椅控制单元 -J774- 30a F51-保险丝架 C 上的保险丝 51 -SC51- 20A-滑动天窗控制单元 -J245- 30a F52-保险丝架 C 上的保险丝 52 -SC52- 20A-大灯清洗装置继电器 -J39- 20）30a F53-保险丝架 C 上的保险丝 53 -SC53- 15A-驾驶员腰部支撑调节开关 -E176- 30a F54-保险丝架 C 上的保险丝 54 -SC54- 15A-前雾灯继电器 -J5- 55F55-保险丝架 C 上的保险丝 55 -SC55- 20A -车灯开关 -E1-左侧转向柱开关 -EX19-30F56-保险丝架 C 上的保险丝 56 -SC56- --未占用-F57-保险丝架 C 上的保险丝 57 -SC57- 15A20A-收音机 -R-带收音机和导航系统显示单元的控制单元-J503-30aF58-保险丝架 C 上的保险丝 58 -SC58- --未占用-F59-保险丝架 C 上的保险丝 59 -SC59- --未占用-F60-保险丝架 C 上的保险丝 60 -SC60- --未占用-13)视装备而定14)仅用于带氙气大灯的汽车15)仅用于 MIB-G 收音机16)仅用于带起动/停止（start/stop）系统的汽车17)仅用于装备 1.4 升发动机的汽车18)仅用于装备 2.0 升发动机的汽车19)自 2012 年 8 月起20)仅用于带大灯清洗的汽车保险丝位置分配(SC)（GP1）编号电路图中的名称额定值功能 / 部件接线端F1-保险丝架 C 上的保险丝 1 -SC1- 10A-电子转向柱锁止装置控制单元 -J764- 30 F2-保险丝架 C 上的保险丝 2 -SC2- --未占用-F3-保险丝架 C 上的保险丝 3 -SC3- 10A-组合仪表中的控制单元 -J285- 30 F4-保险丝架 C 上的保险丝 4 -SC4- 2A-移动电话操作电子装置控制单元 -J412- 30 F5-保险丝架 C 上的保险丝 5 -SC5- --未占用-F6-保险丝架 C 上的保险丝 6 -SC6- 10A-倒车摄像头 -R189- 30a F7-保险丝架 C 上的保险丝 7 -SC7- --未占用-F8-保险丝架 C 上的保险丝 8 -SC8- 10A -车载电网控制单元 -J519-车窗玻璃清洗泵 -V5- （AW0）53cF9-保险丝架 C 上的保险丝 9 -SC9- 5A-安全气囊控制单元 -J234- 15aF10-保险丝架 C 上的保险丝 10 -SC10- 15A-右侧转向柱开关 -EX20- ，（仅限 AW0）15aF11-保险丝架 C 上的保险丝 11 -SC11- 10A-左前大灯 -MX1-15F12-保险丝架 C 上的保险丝 12 -SC12- 10A-右前大灯 -MX2-15F13-保险丝架 C 上的保险丝 13 -SC13- 5A-自动防眩车内后视镜 -Y7-ASR 和 ESP 按钮 -E256-轮胎监控显示按钮 -E492-驻车辅助控制单元 -J446-弯道灯和大灯照明距离调节控制单元 -J745-后视镜调节开关 -E43-高压传感器 -G65-车外后视镜加热按钮 -E231-后视镜内折开关 -E263-起动/停止模式按钮 -E693-起动/停止运行模式指示灯 -K259-倒车灯开关 -F4-收音机 -R- 22）15aF14-保险丝架 C 上的保险丝 14 -SC14- 10A-左侧转向柱开关 -EX19-机油油位和机油温度传感器 -G266-ABS 防抱死系统控制单元 -J104-安全气囊卷簧和带滑环的复位环 -F138-燃油泵控制单元 -J538- 21）仪表板中的控制单元 -J285-转向辅助控制单元 -J500-稳压器 -A19- 23）数据总线诊断接口 -J533- ，（仅限 AW1）15aF15-保险丝架 C 上的保险丝 15 -SC15- 10A/15A-车灯开关 -E1-16芯插头连接 -T16-开关和仪表照明调节器 -E20-左前大灯 -MX1-右前大灯 -MX2-15a左侧照明距离调整伺服电机右侧照明距离调整伺服电机 -V49-F16-保险丝架 C 上的保险丝 16 -SC16- 10A-空气质量计 -G70- 27）燃油泵控制单元 -J538- 24）发动机控制单元 -J623-起动机继电器 1 -J906-起动机继电器 2 -J907-15aF17-保险丝架 C 上的保险丝 17 -SC17- 10A-机械振动控制单元 -J869-15F18-保险丝架 C 上的保险丝 18 -SC18- 10A-左侧转向柱开关 -EX19-56bF19-保险丝架 C 上的保险丝 19 -SC19- --未占用-F20-保险丝架 C 上的保险丝 20 -SC20- 10A-雨水与光线识别传感器 -G397-全自动空调控制单元 -J255-空调器控制单元 -J301-诊断接口 -U31-30aF21-保险丝架 C 上的保险丝 21 -SC21- 15A-驾驶员腰部支撑调节开关 -E176-30aF22-保险丝架 C 上的保险丝 22 -SC22- 10A-警报喇叭 -H12- (AW1)30aF23-保险丝架 C 上的保险丝 23 -SC23- 10A-车灯开关 -E1-Tiptronic 开关 -F189- (AW0)车载电网控制单元 -J519- （仅限 AW0）换档杆传感器控制单元 -J587-点火钥匙拔出锁止电磁铁 -N376-诊断接口 -U31-30aF24-保险丝架 C 上的保险丝 24 -SC24- 10A-进入及起动许可控制单元 -J518-30aF25-保险丝架 C 上的保险丝 25 -SC25- 10A-自动变速箱控制单元 -J217-选档杆传感器控制单元 -J587-多功能开关 -F125-Tiptronic 开关 -F189-双离合器变速箱机械电子单元 -J743-15aF26-保险丝架 C 上的保险丝 26 -SC26- --未占用-F27-保险丝架 C 上的保险丝 27 -SC27- 1A-安全气囊卷簧和带滑环的复位环 -F138-(AW0)15aF28-保险丝架 C 上的保险丝 28 -SC28- --未占用-F29-保险丝架 C 上的保险丝 29 -SC29- 5A-车载电网控制单元 -J519- (AW0)-F30-保险丝架 C 上的保险丝 30 -SC30- 20A-车载电网控制单元 -J519- （AW1）点烟器 -U1-12 V 插座 -U5-12V 插座 2 -U18-绝缘二极管 -J29-75aF31-保险丝架 C 上的保险丝 31 -SC31- 30A-前雾灯继电器 -J5- 25）26）75aF32-保险丝架 C 上的保险丝 32 -SC32- --未占用-F33-40A-空调器控制单元 -J301- 75aF34-保险丝架 C 上的保险丝 34 -SC34- --未占用-F35-保险丝架 C 上的保险丝 35 -SC35- 10A-车载电网控制单元 -J519- （AW1）转向柱电子装置控制单元 -J527- （AW1）数据总线诊断接口 -J533- （AW1）30aF36-保险丝架 C 上的保险丝 36 -SC36- 20A-双音喇叭继电器 -J4-车载电网控制单元 -J519- （AW0）30aF37-保险丝架 C 上的保险丝 37 -SC37- --未占用-F38-保险丝架 C 上的保险丝 38 -SC38- --未占用-F39-保险丝架 C 上的保险丝 39 -SC39- --未占用-F40-保险丝架 C 上的保险丝 40 -SC40- --未占用-F41-保险丝架 C 上的保险丝 41 -SC41- --未占用-F42-保险丝架 C 上的保险丝 42 -SC42- --未占用-F43-保险丝架 C 上的保险丝 43 -SC43- 10A-点火起动开关 -D- （AW0）双音喇叭继电器 -J4- （AW1）可加热后窗玻璃继电器 -J9- （AW1）大灯清洗装置继电器 -J39-转换器盒 -J935- （AW0）30aF44-保险丝架 C 上的保险丝 44 -SC44- 30A-可加热后窗玻璃继电器 -J9- ，（仅限 AW1）车载电网控制单元 -J519- （仅限 AW0）30aF45-保险丝架 C 上的保险丝 45 -SC45- 30A-驾驶员侧车门控制单元 -J386-左后车门控制单元 -J388-30aF46-保险丝架 C 上的保险丝 46 -SC46- 30A-副驾驶员侧车门控制单元 -J387-右后车门控制单元 -J389-30aF47-保险丝架 C 上的保险丝 47 -SC47- 15A-燃油泵控制单元 -J538-燃油泵继电器 -J17-燃油供油继电器 -J643-30aF48-保险丝架 C 上的保险丝 48 -SC48- 20A-车载电网控制单元 -J519-30aF49-保险丝架 C 上的保险丝 49 -SC49- 40A-新鲜空气鼓风机控制单元 -J126- （AW1）30F50-保险丝架 C 上的保险丝 50 -SC50- 30A-可加热前座椅控制单元 -J774-30aF51-保险丝架 C 上的保险丝 51 -SC51- 20A-滑动天窗控制单元 -J245-30aF52-保险丝架 C 上的保险丝 52 -SC52- 20A-大灯清洗装置继电器 -J39-30aF53-保险丝架 C 上的保险丝 53 -SC53- 30A-车载电网控制单元 -J519-30aF54-保险丝架 C 上的保险丝 54 -SC54- 30A-左侧前雾灯灯泡 -L22- 25）右侧前雾灯灯泡 -L23- 25）稳压器75aF55---未占用-F56-保险丝架 C 上的保险丝 56 -SC56- 10A-车载电网控制单元 -J519- (AW0)30F57-保险丝架 C 上的保险丝 57 -SC57- 20A-带收音机和导航系统显示单元的控制单元-J503-30aF58-保险丝架 C 上的保险丝 58 -SC58- 20A-车载电网控制单元 -J519- (AW0)30F59-保险丝架 C 上的保险丝 59 -SC59- 20A-车载电网控制单元 -J519- (AW0)30F60-保险丝架 C 上的保险丝 60 -SC60- 20A-左侧转向柱开关 -EX19-3021)视装备而定22)仅用于 MIB-G 收音机23)仅用于带起动/停止（start/stop）系统的汽车24)仅用于装备 1.4 升发动机的汽车25)至 2015 年 8 月止26)仅用于带低端氙灯的汽车27)仅用于装备 2.0 升发动机的汽车。
1继电器
1.1继电器支架一览
1 - 继电器和保险丝座
2 -SR2- ，在左侧仪表板下面
♦可加热后窗玻璃继电器 -J9-
♦接线端 15 的电源继电器 -J329-
♦插座继电器 -J807-
❑安装位置和继电器位置分配 ⇒ 页 2
2 - 继电器和保险丝座1 -SR1- ，在发动机舱电控箱上♦主继电器 -J271-
♦信号喇叭继电器 -J413-
♦燃油泵继电器 -J17-
♦起动机继电器 1 -J906-
♦起动机继电器 2 -J907-
❑安装位置和继电器位置分配 ⇒ 页 3
1.2继电器和保险丝座 2 -SR2- ，在左侧仪表板下面
1.2.1安装位置和继电器位置分配 继电器和保险丝座 2 -SR2-1 - 继电器和保险丝座 2 -SR2- ，在左侧仪表板下面
R1 - 未占用
R2 - 未占用
R3 - 未占用
R4 - 接线端 15 的电源继电器 -J329-
R5 - 可加热后窗玻璃继电器 -J9-
R6 - 插座继电器 -J807-
返回一览 ⇒ 页 1
1.3电控箱上的安装位置和继电器位置分配1 - 继电器和保险丝座1 -SR1- ，在发动机舱电控箱上
R1 - 起动机继电器 1 -J906-
R2 - 起动机继电器 2 -J907-
R3 - 信号喇叭继电器 -J413-
R4 - 未占用
R5 - 主继电器 -J271-
R6 - 未占用
R7 - 未占用
R8 - 燃油泵继电器 -J17-
❑仅适用于配备 1.6L 发动机的车辆
R9 - 未占用
R10 - 未占用
返回一览 ⇒ 页 1。
