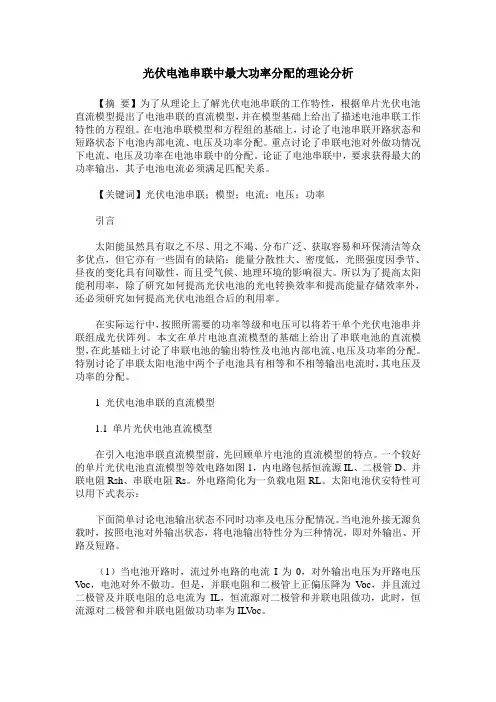

光伏电池串联中最大功率分配的理论分析

光伏电池串联中最大功率分配的理论分析【摘要】为了从理论上了解光伏电池串联的工作特性，根据单片光伏电池直流模型提出了电池串联的直流模型，并在模型基础上给出了描述电池串联工作特性的方程组。

在电池串联模型和方程组的基础上，讨论了电池串联开路状态和短路状态下电池内部电流、电压及功率分配。

重点讨论了串联电池对外做功情况下电流、电压及功率在电池串联中的分配。

论证了电池串联中，要求获得最大的功率输出，其子电池电流必须满足匹配关系。

【关键词】光伏电池串联；模型；电流；电压；功率引言太阳能虽然具有取之不尽、用之不竭、分布广泛、获取容易和环保清洁等众多优点，但它亦有一些固有的缺陷：能量分散性大、密度低，光照强度因季节、昼夜的变化具有间歇性，而且受气候、地理环境的影响很大。

所以为了提高太阳能利用率，除了研究如何提高光伏电池的光电转换效率和提高能量存储效率外，还必须研究如何提高光伏电池组合后的利用率。

在实际运行中，按照所需要的功率等级和电压可以将若干单个光伏电池串并联组成光伏阵列。

本文在单片电池直流模型的基础上给出了串联电池的直流模型，在此基础上讨论了串联电池的输出特性及电池内部电流、电压及功率的分配。

特别讨论了串联太阳电池中两个子电池具有相等和不相等输出电流时，其电压及功率的分配。

1 光伏电池串联的直流模型1.1 单片光伏电池直流模型在引入电池串联直流模型前，先回顾单片电池的直流模型的特点。

一个较好的单片光伏电池直流模型等效电路如图1，内电路包括恒流源IL、二极管D、并联电阻Rsh、串联电阻Rs。

外电路简化为一负载电阻RL。

太阳电池伏安特性可以用下式表示：下面简单讨论电池输出状态不同时功率及电压分配情况。

当电池外接无源负载时，按照电池对外输出状态，将电池输出特性分为三种情况，即对外输出、开路及短路。

（1）当电池开路时，流过外电路的电流I为0，对外输出电压为开路电压V oc，电池对外不做功。

但是，并联电阻和二极管上正偏压降为V oc，并且流过二极管及并联电阻的总电流为IL，恒流源对二极管和并联电阻做功，此时，恒流源对二极管和并联电阻做功功率为ILV oc。

光伏电池阵列的最大功率跟踪及效率优化随着环境问题日益严重，人们对可再生能源的需求不断增加。

作为一种颇受关注的可再生能源形式，光伏电能被广泛应用于太阳能发电系统中。

然而，光伏电池阵列的最大功率跟踪与效率优化是光伏发电系统中至关重要的环节。

光伏电池阵列是指将多个光伏电池组合在一起，形成一个整体的光伏发电装置。

其性能可由短路电流、开路电压、最大功率点电压等参数来描述。

光伏电池阵列中，每个光伏电池的特性可能会有所不同，在不同的光照条件下会导致不同电池的输出功率不同。

因此，光伏电池阵列的最大功率跟踪是为了保持整个系统的最高效率。

最大功率点跟踪（MPPT）是通过调整光伏电池阵列工作点，使其输出功率达到最大的方法。

光伏电池阵列的输出功率受到光照强度、温度和负载电阻等因素的影响。

MPPT控制器通过监测电池阵列的输出电压和电流，以及环境光强度和温度，通过适当的算法计算出最佳工作点。

这种方法可以最大程度地提高光伏电池阵列的效能，确保系统处于最佳工作状态。

有多种 MPPT 算法可供选择，例如：P&O（Perturb and observe）算法、模糊控制算法、增量式电阻算法等。

这些算法根据电池阵列输出特性和环境因素进行调整，以实现最佳功率跟踪。

其中，P&O算法是最常用的一种，它通过微小扰动法和观察法来不断检测电池阵列当前功率和电压，以确定最佳工作点。

除了功率跟踪外，光伏电池阵列的效率优化也至关重要。

效率可由光伏电池阵列的填充因子和转换效率等参数来衡量。

填充因子是光伏电池输出特性的一个重要指标，它反映了光伏电池阵列对电能的利用程度。

填充因子越高，光伏电池阵列的效率就越高。

转换效率是指光伏电池阵列将太阳能光转化为电能的能力。

提高转换效率可以进一步提高光伏电池阵列的性能。

光伏电池阵列的效率优化可通过多种方法实现。

首先，选择高效的光伏电池是提高效率的关键。

市场上有多种类型的光伏电池可供选择，例如：单晶硅、多晶硅、非晶硅等。

光伏发电系统中的最大功率点追踪研究随着能源需求的不断增长和对可再生能源的需求日益增加，太阳能光伏发电系统作为一种清洁、可再生的能源选择越来越受到人们的关注。

然而，由于光照条件的变化以及光伏电池的非线性特性，光伏发电系统的效率往往受到一些困扰。

因此，研究光伏发电系统中的最大功率点追踪技术，对于提高光伏电池的转换效率以及系统整体的性能具有重要意义。

最大功率点追踪（Maximum Power Point Tracking, MPPT）技术是光伏发电系统中的一项关键技术，其目的是在不同的光照条件下找到光伏电池的最大功率输出点，从而保证系统可以以最高的效率转换光能为电能。

光伏电池的工作点通常在电流-电压曲线的“悬崖”上，这意味着只有在特定的电压和电流值下，光伏电池才能实现最大功率输出。

因此，通过实时追踪电流-电压曲线上的最大功率点，可以最大限度地提高光伏发电系统的转换效率。

光伏发电系统中常见的最大功率点追踪算法有Perturb and Observe（P&O）算法、Incremental Conductance（IncCond）算法以及模型预测控制（Model Predictive Control, MPC）算法等。

P&O算法是最简单和最常见的一种追踪算法，其原理是通过改变电压的值来扫描功率-电压曲线，然后根据功率变化的趋势调整电压值，直至找到最大功率点。

IncCond算法基于对电流-电压曲线斜率的分析，通过比较斜率来判断当前工作点与最大功率点的相对位置，从而调整电压的值。

MPC算法是一种基于数学模型的预测控制方法，通过预测电池的电流-电压特性以及环境的变化情况来优化功率输出。

然而，不同的最大功率点追踪算法在光照条件变化、部分阴影遮挡以及温度变化等因素的影响下，可能会出现一些问题。

例如，P&O算法在光照较弱时容易出现震荡问题，而IncCond算法对光照条件变化的适应性相对较差。

为了克服这些问题，研究者们提出了许多改进算法，例如模糊控制算法、神经网络算法等，以提高最大功率点追踪的精度和稳定性。

光伏系统中最大功率点跟踪算法的研究随着社会的发展，人们对于能源的需求越来越大，同时也越来越注重能源的可持续性和环境保护。

其中，太阳能作为一种清洁、可再生的能源，受到了广泛的关注和应用。

在太阳能的应用过程中，光伏发电系统是其中最为普及和广泛应用的形式之一。

在光伏发电系统中，最大功率点跟踪算法的研究成为了一项重要的课题。

1. 光伏发电系统中的最大功率点光伏发电系统是利用光伏效应将太阳光转化为直流电能的装置。

其中，一块太阳能电池板是光伏发电系统的核心部件。

通过将多块太阳能电池板串联或并联，组成光伏阵列，可以提高光伏发电系统的输出功率和效率。

当光伏阵列接收到太阳辐射时，太阳光的能量会被太阳能电池板吸收转化成电能。

在太阳光照强度固定的情况下，太阳能电池板的输出电流和输出电压之间会存在一个特定的关系，使得其输出功率最大。

这个特定的点被称为最大功率点。

一般情况下，太阳能电池板的最大功率点随着温度、光照强度等因素的变化而变化。

2. 最大功率点跟踪算法的意义在光伏发电系统中，能够准确跟踪到最大功率点，对于提高光伏系统的发电效率，延长光伏系统的寿命具有重要的意义。

因此，研究最大功率点跟踪算法，是提高光伏发电系统的效率和功率输出的关键。

在现有的最大功率点跟踪算法中，常用的算法有模型参考自适应控制、模型预测控制、扰动观测器控制、外部特征提取控制等。

3. 模型参考自适应控制算法模型参考自适应控制算法是一种常用的最大功率点跟踪算法。

该算法的核心思想是将光伏发电系统的最大功率点控制问题转化为一个自适应控制问题。

该算法通过建立光伏发电系统的数学模型，对系统进行建模与仿真，实现对最大功率点的快速跟踪。

与其他算法相比，模型参考自适应控制算法具有响应速度快，控制精度高的优点。

4. 模型预测控制算法另一种常用的最大功率点跟踪算法是模型预测控制算法。

该算法的核心思想是利用光伏发电系统的历史数据，建立预测模型，并通过该模型进行预测最大功率点的变化趋势，从而进行最大功率点的快速跟踪。
