渗碳钢的化学成分特点:常用渗碳钢可以分碳素渗碳钢和合金渗碳钢两大类.(1)渗碳钢的含碳量一般都在0.15--0.25%范围内,对于重载的渗碳体,可以提高到0.25--0.30%碳素渗碳钢中,用得最多的是15和20钢,它们经渗碳和热处理后表面硬度可达56--62HRC。
但由于淬透性较低,只适用于心部强度要求不高、受力小、承受磨损的小型零件,如轴套、链条等.(2)合金元素在渗碳钢中的作用是提高淬透性,细化晶粒,强化固溶体,影响渗层中的含碳量、渗层厚度及组织.在渗碳钢中通常加入的合金元素有锰、铬、镍、钼、钨、钒、硼等.低合金渗碳钢如20Cr、20Cr2MnVB、20Mn2TiB等,其渗透性和心部强度均较碳素渗碳钢高,可用于制造一般机械中的较为重要的渗碳件,如汽车、拖拉机中的齿轮、活塞销等.中合金渗碳钢如20Cr2Ni4、18Cr2N4W、15Si3MoWV等,由于具有很高的淬透性和较高的强度及韧性,主要用以制造截面较大、承载较重、受力复杂的零件,如航空发动机的齿轮、轴等.固体渗碳;液体渗碳;气体渗碳---渗碳温度为900--950C,表面层w(碳)为0.8--1.2%,层深为0.5--2.0mm.渗碳后的热处理---渗碳工件实际上应看作是由一种表面与中心含量相差悬殊码复合材料.渗碳只能改变工件表面的含碳量,而其表面以及心部的最终强化则必须经过适当的热处理才能实现.渗碳后的工件均需进行淬火和低温回火.淬火的目的是使在表面形成高碳马氏体或高碳马氏体和细粒状碳化物组织.低温回火温度为150--200C.渗碳零件注意事项:(1)渗碳前的预处理正火--目的是改善材料原始组织、减少带状、消除魏氏组织,使表面粗糙度变细,消除材料流线不合理状态.正火工艺;用860--980C空冷、179--217HBS.(2)渗碳后需进行机械加工的工件,硬度不应高于30HRC.(3)对于有薄壁沟槽的渗碳淬火零件,薄壁沟槽处不能先于渗碳之前加工.(4)不得用镀锌的方法防渗碳.渗氮用钢---凡含有Cr、Mo、V、Ti、Al等元素的低、中碳合金结构钢、工具钢、不锈钢(不锈钢渗氮前需去除工件表面的钝化膜,对不锈钢、耐热钢可直接用离子氮化方法处理)、球墨铸铁等均可进行渗氮.渗氮后零件虽然具有高硬度、高耐磨性和高的疲劳强度,但只是表面很薄的一层(铬钼铝钢于500--540C经35--65h渗氮层深只达0.3--0.65mm) .必须有强而韧的心部组织作为渗氮层的坚实基底,才能发挥渗氮的最大作用.总的来看,大部分渗氮零件是在有摩擦和复杂的动载荷条件下工作的,不论表面和心部的性能都要求很高.如果用碳钢进行渗氮,形成Fe 4N和Fe 2N较不稳定。

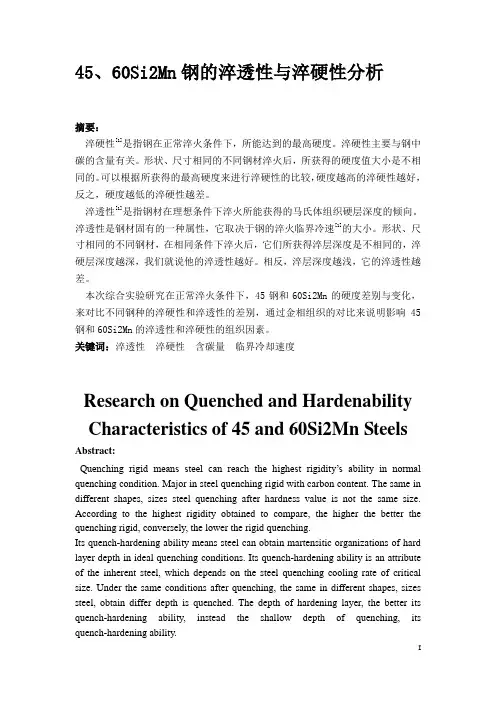

45、60Si2Mn钢的淬透性与淬硬性分析摘要：淬硬性[1]是指钢在正常淬火条件下，所能达到的最高硬度。
淬硬性主要与钢中碳的含量有关。
形状、尺寸相同的不同钢材淬火后，所获得的硬度值大小是不相同的。
可以根据所获得的最高硬度来进行淬硬性的比较，硬度越高的淬硬性越好，反之，硬度越低的淬硬性越差。
淬透性[1]是指钢材在理想条件下淬火所能获得的马氏体组织硬层深度的倾向。
淬透性是钢材固有的一种属性，它取决于钢的淬火临界冷速[1]的大小。
形状、尺寸相同的不同钢材，在相同条件下淬火后，它们所获得淬层深度是不相同的，淬硬层深度越深，我们就说他的淬透性越好。
相反，淬层深度越浅，它的淬透性越差。
本次综合实验研究在正常淬火条件下，45钢和60Si2Mn的硬度差别与变化，来对比不同钢种的淬硬性和淬透性的差别，通过金相组织的对比来说明影响45钢和60Si2Mn的淬透性和淬硬性的组织因素。
关键词：淬透性淬硬性含碳量临界冷却速度Research on Quenched and Hardenability Characteristics of 45 and 60Si2Mn Steels Abstract:Q uenching rigid means steel can reach the highest rigidity’s ability in normal quenching condition. Major in steel quenching rigid with carbon content. The same in different shapes, sizes steel quenching after hardness value is not the same size. According to the highest rigidity obtained to compare, the higher the better the quenching rigid, conversely, the lower the rigid quenching.Its quench-hardening ability means steel can obtain martensitic organizations of hard layer depth in ideal quenching conditions. Its quench-hardening ability is an attribute of the inherent steel, which depends on the steel quenching cooling rate of critical size. Under the same conditions after quenching, the same in different shapes, sizes steel, obtain differ depth is quenched. The depth of hardening layer, the better its quench-hardening ability, instead the shallow depth of quenching, its quench-hardening ability.This comprehensive experimental research on normal quenching condition,the difference of hardness change between 45 and 60Si2Mn , to contrast different kinds of rigid and its quench-hardening ability. Through comparison of metallographic organization to illustrate the influence of 45 steel 60Si2Mn and its quench-hardening ability and organizational factors of rigid.Keywords:Quenched Characteristic Hardenability characteristic Carbon content Critical cooling rate目录第一章绪论 (1)1.1 45、60Si2Mn的综合性能和应用 (1)1.1.1 45钢的工作条件及性能要求 (1)1.1.2 60Si2Mn的工作条件与性能要求 (1)1.2钢的热处理 (2)1.2.1调质钢的热处理 (2)1.2.2弹簧钢的热处理 (2)1.3合金元素在45、60Si2Mn中的作用 (3)1.3.1合金元素在45中的作用 (3)1.3.2合金元素在60Si2Mn中的作用 (3)1.4 本次实验目的 (3)第二章实验方案和实验过程 (4)2．1实验材料及设备 (4)2．1．1实验材料45、60Si2Mn的化学成分 (4)2．1．2实验设备 (4)2.2实验方案 (4)2.1.2钢的热处理工艺参数 (4)2.1.3实验过程 (4)2.3金相显微组织观察 (5)2.3.1金相组织的制备 (5)2.3.2 显微摄影 (5)第三章实验结果分析 (6)3．1实验结果 (6)3.1．1硬度值记录 (6)3．1．2实验试样金相组织照片 (6)3．2 45、60Si2Mn淬火后组织分析 (7)3．3 45、60Si2Mn淬硬性和淬透性分析 (7)第四章实验结论 (9)参考文献 (10)第一章绪论1.1 45、60Si2Mn的综合性能和应用1.1.1 45钢的工作条件及性能要求通常将经过淬火和高温回火处理而使用的结构钢成为调质钢。
（1）一、区别下列名词（每题4分，4分×6= 24分）1、强度与塑性：强度：材料在力的作用下抵抗永久变形和断裂的能力塑性：材料在力的作用下发生永久变形而不致引起破坏的性能2、固溶体与化合物：固溶体：合金在固态下由组元间相互溶解而形成的均匀相化合物：合金间发生相互作用而形成的晶格类型和特性完全不同于任一组元且具有金属特性的新相3、淬透性与淬硬性：淬透性：钢在淬火时所得到的淬硬层（马氏体组织占50%处）的深度淬硬性：钢在淬火时所能达到的最高硬度，主要取决于M的含碳量：4、过冷A与A残过冷A：在临界点A1线（727度）以下尚未发生转变的不稳定奥氏体A残：过冷A在连续冷却过程中向M转变，由于某些原因一般不能进行到底，总有一部分A残留下来，称其为A残5、白口铸铁与灰口铸铁：白口铸铁：除少量碳固溶于铁素体中，绝大部分碳以渗碳体形态存在的铸铁灰口铸铁：碳全部或大部分以游离石墨形式存在断口为暗灰色6、落料与冲孔：落料与冲孔都是冲压的基本工序落料：落料时，冲的部分为成品，而余料为废料冲孔：冲孔是为了获得带孔的冲裁件，而冲落部分是废料，二、选择题（每题1分，1分×15= 15分）1、洛氏硬度与布氏硬度相比的优点是（C）。
A、不标单位B、数值较准确C、压痕小D、不宜测太薄、太硬的材料2、面心立方晶格的晶胞中独立原子数为（D）。
A、1B、2C、3D、43、合金固溶强化的原因是（C ）。
A、晶格类型的改变B、晶粒细化C、晶格发生畸变D、发生了化学反应4、珠光体是一种（C）。
A、固溶体B、金属化合物C、机械混合物D、单相组织金属5、在平衡状态下，45钢的室温组织是（ C ）。
A、FB、PC、P+FD、P+ Fe3C6、钢的质量等级的分类是按钢的（ C ）区分的。
A、力学性能B、含碳量C、杂质S、P含量D、有益的Mn、Si7、加热是钢进行热处理的第一步，其目的是使钢获得（B）。
A、均匀的基体组织B、均匀的A体组织C、均匀的P体组织D、均匀的M体组织8、完全退火主要用于（A）。
