ULDW-5A地网接地电阻测试仪说明书使用产品之前,请仔细阅读本说明书!武汉优利克电力设备有限公司Wuhan Ulke Power Equipment Co.,Ltd.目录一、仪器概述 (1)二、性能特点 (1)三、技术指标 (2)四、仪器原理 (3)五、面板介绍 (4)六、测量接线 (5)1、地网测试 (4)2、接触电压、接触电位差测试 (5)3、跨步电压、跨步电位差测试 (6)4、土壤电阻率测试 (7)七、操作步骤 (7)1、操作步骤 (7)2、操作说明 (8)3、开始测试 (9)4、菜单说明 (10)八、故障处理 (11)九、配件清单 (11)ULDW-5A地网接地电阻测试仪一、仪器概述目前在电力系统中,大地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30A。
由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。
ULDW-5A地网接地电阻测试仪,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型。
本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大5A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。
二、性能特点1、测量的工频等效性好。
测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz和55Hz两种频率进行测量。
2、抗干扰能力强。
本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。
地网接地电阻测试仪的使用方法测试仪在测量有回路的接地系统的时候,不需要断开接地引下线,不需要辅助电极,安全快速,能测量出传统方法无法测量的接地故障,可以自动检测出各接口连接状况以及地网的干扰电压,干扰频率。
使用地网接地电阻测试仪的测量步骤:1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m 的地下,插入深度为400mm;2、将接地电阻测量仪平放于接地体附近,并进行接线,接线方法如下:①用短的专用导线将接地体与接地测量仪的接线端“E1”(三端钮的测量仪)或与C2、”短接后的公共端(四端钮的测量仪)相连。
②用长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。
3、将地网接地电阻测试仪水平放置后,检查检流计的指针是否指向中心线,否则调节“零位调整器”使测量仪指针指向中心线。
4、将“倍率标度”(或称粗调旋钮)置于大倍数,并慢慢地转动发电机转柄(指针开始偏移),同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5、当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄,使其转速达到120r/min以上,同时调整“测量标度盘”,使指针指向中心线。
6、若“测量标度盘”的读数过小(小于1)不易读准确时,说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数,重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
7、计算测量结果,即R地=“倍率标度”读数ד测量标度盘”读数。
8、对各种接地电阻值的要求如下:电力系统中工作接地<4Ω;安全保护接地≤4Ω;防雷保护独立避雷针≤10Ω;配电所母线上阀型避雷器≤5Ω;防静电接地电阻≤100Ω。
接地电阻Rg是一个抽象的物理量,是指接地装置被注入接地电流I时,装置上的电位相对于远方零电位点的升高值U对I的比值,即Rg=U/I=U/∮sjnds,而jn=En/ρ,Dn=εEn,Q=∮sDnds则Rg=ερU/Q=ερ/C(Ω)其中jn---电流密度(A/m2)En---电场强度,V/mρ---土壤电阻率,Ω·mDn---电位移,Dn=εEnQ---电量,Q=∮sDndsC---接地极对无穷远处的电容,F可以认为接地电阻Rg虽具有直流电阻相同的量纲,但实际是土壤电阻率ρ与电容C的比率乘以介电常数ε,因此确切地说应该为接地阻抗。
同时由于接地电阻Rg含有电容C这一分量,因此在测量时不能使用直流电源,也不宜以功率表法来测量Rg,功率表的指示值反映电阻分量,而且一般功率表的指示误差与功率因数cosφ有关。
若cosφ=0.7~1.0其误差范围符合表计本身准确级标示的要求,但随着cosφ值的降低,误差就不能保证。
这也是专门设计低功率因数功率表的理由。
接地电阻的阻抗角φ一般都在0.5~0.7之间,其误差是难以估计的,由于这种方法之后反映电阻分量Rg=P/I2;测量值要比实际值偏小,易于得到错误的结论。
由此可见接地电阻与一般导体电阻R=ρL/s的物理概念是不一样的,其值与土壤电阻率ρ和介电常数ε的乘积成正比,与电容C成反比,而与接地装置内部的引线长度无直接的关系。
1、接地电阻测试仪使用前的临场检验在用接地电阻测试仪测量接地电阻时,要求电压探棒和接地极相距20m,电流探棒与电压探棒相距也是20m,并且三点位于同一直线上,如图(a)所示。
接地电阻测试应一般都有探棒2~3根和长度20m和40m的专用线。
这种接地电阻测试仪适用于小型接地装置,如配电变压器的接地装置、独立建筑物的防雷接地、住宅小区变电站的接地等,并不适用于110kV以上输电线路杆塔的防雷接地,35kV及以上变电所的接地网和装有昂贵电子设备的高层建筑接地系统。

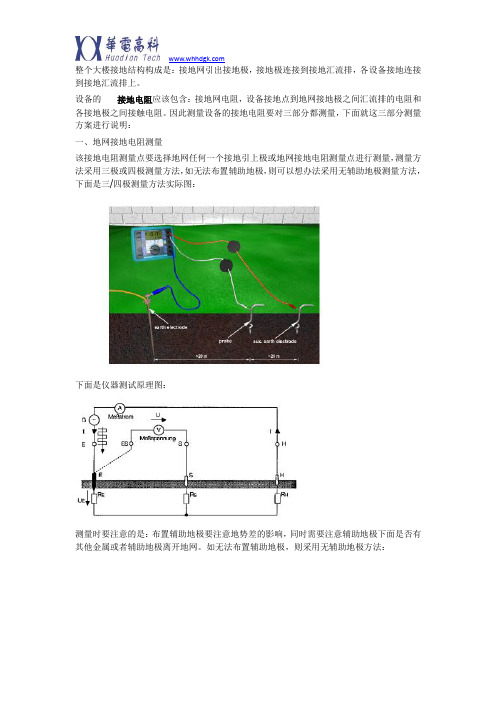

整个大楼接地结构构成是:接地网引出接地极,接地极连接到接地汇流排,各设备接地连接到接地汇流排上。
设备的接地电阻应该包含:接地网电阻,设备接地点到地网接地极之间汇流排的电阻和各接地极之间接触电阻。
因此测量设备的接地电阻要对三部分都测量,下面就这三部分测量方案进行说明:
一、地网接地电阻测量
该接地电阻测量点要选择地网任何一个接地引上极或地网接地电阻测量点进行测量,测量方法采用三极或四极测量方法,如无法布置辅助地极,则可以想办法采用无辅助地极测量方法,下面是三/四极测量方法实际图:
下面是仪器测试原理图:
测量时要注意的是:布置辅助地极要注意地势差的影响,同时需要注意辅助地极下面是否有其他金属或者辅助地极离开地网。
如无法布置辅助地极,则采用无辅助地极方法:
二、过度电阻即设备接地点到地网接地极之间汇流排的电阻测量,采用仪器的交流电阻或直流电阻测量功能进行测量,需要注意的是测量此电阻,测量电流需要大于100毫安。
实际测量图如下:
三、接触电阻即各接地极之间接触电阻测量,测量方法采用仪器的交流电阻或直流电阻测量功能进行测量,需要注意的是测量此电阻,测量电流需要大于100毫安。
实际测量图同上。
三项测量结束后,把三项测量值加在一起后,就是最后测量结果。
怎么用大地网接地电阻测试仪来测土壤电阻率电力工作者在实际的工作中,经常需要来进行地网的接地电阻率的测量,需要用到大地网接地电阻测试仪,但是很多人都不知道该设备应当怎么使用,本文就以YTC2830大地网接地电阻测试仪为例,来给大家简单介绍怎么用大地网接地电阻测试仪来测土壤电阻率。
使用本仪器,可以采用单极法或者四极法来测量土壤电阻率。
下面以四极法为例来说明。
测量土壤电阻率的接线如图所示。
图中,a 为电流极与电位极的间距,b 为两电位极的间距,h 为电极埋设深度。
当a=b 时即为温纳法。
为了计算方便,请让电极间距a、b 远大于埋设深度h,一般应满足a、b>10h。
测试电极宜采用直径不小于1.5cm 的圆钢或25mm×25mm×4mm 的角钢,其长度均不小于40cm。
(1)首先检查用于试验的电流线、电压线和地网线是否有断路现象(可以用万用表测量),地桩上的铁锈是否清除干净,其埋进深度是否合适(>0.5米),同时检查测试线与地桩的连接是否导通,如未导通,请处理后重新连接。
(2)电流测试线与电压测试线的长度比为1:0.618,电流测试线的长度应是地网对角线的3~5倍。
(3)电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。
另一端分别接在两个地桩上(如图3所示)。
(4)将已放好的测试线检查一遍,将万用表一端接电流线或电压线,另一端接地网线如无阻值显示即为断路,确认完好再进行测试。
(5)检查连线无误后,给仪器接上AC 220V/50Hz电源,对仪器进行通电。
(6)按测量键,开始测量。
(7)仪器显示测试结束后,记录测试数据(本仪器可多次重复测量)。
(8)关掉仪器电源后,拆除连线,测试过程结束。
大地网接地电阻测试仪是一款比较常规的高压电力试验设备,电力工作者需要熟练掌握。
大型地网接地电阻的测量方法
华天电力专业生产大地网接地电阻测试仪(又称地网接地电阻测试仪),接下来为大家分享大型地网接地电阻的测量方法。
随着工业的发展和自动化水平的提高,无论是在供电、配电或者是控制系统中,需要接地的电气设备越来越多,接地设备的接地是否良好影响着设备的运行安全和人身安全,在电力预防性实验项目中,对变电站有明确规定对大地网的测量标准和要求,那在实际的接地应用中我们该是如何测量地网电阻呢?在此之前,我们先说一下大地网的应用。
大型地网的应用:
接地根据不同的情况和要求分为很多种:工作接地:在电力系统中,运行需要的接地,如中性点接地等;保护接地:由于绝缘损坏,防止这种电压危及人身安全而设的接地;静电接地:像易燃、易爆设施设备,消除静电而采取的接地保护;过电压保护接地:如避雷器等,消除过电压危险而设的接地保护。
大型地网电阻的测量原理:
大地网电阻的测量我们推荐使用5A大型地网接地电阻测试仪进行测量,在实际的应用中,既有工作接地又有保护接地,无法拆卸,直接测量,其结果容易受到电磁干扰的影响,大地网电阻测试仪的测量原理是通过测量接地装置的电位升高与流入接地装置的电流之比来测量地网电阻。
按照大地网接地电阻测试仪接线图接好线,设置测试电流、试验频率,通常我们选择5A电流档位,按确认键并保持大约5秒钟,“滴”声之后,地网接地电阻测试仪开始测试,根据设置的测量模式,地网接地电阻测试仪采用不同的测量方法,测量结束后显示测量结果,以实际测得地网接地电阻值大小来判断是否需要进行改进,如果测得地网电阻过大,我们可以通过跟换土壤、深埋、加水、使用降阻剂等多种方法来降低接地地网电阻。
接地电阻测量一、测量方法1、接地电阻测量是指工频接地电阻测量,其总的要求:避免干扰因素,减少测量误差,反映客观实际。
应结合地网特点、地层情况和周围环境,选取适当的测量方法。
2、接地电阻测量采用三极法,一个极是利用被测接地体当作电流、电压公用极,一个极是向大地供电的电流极,一个极是测电位降的电压极,它们通过大地形成电流回路和电位差,用导线分别将这三个电极与接地电阻测试仪的相应接线柱或插孔连接,按规定操作,即可测读接地电阻值。
3、对于占地面积较小,接地装置较简单的地网,宜采用直线中点法测量接地电阻,即电压极位于电流极距的中点,如图2-1所示。
图2-1 直线中点法电极布置示意图4、对于占地面积较大,接地装置较复杂的地网,宜采用直线0.618法测量接地电阻,即电压极位于电流极距的0.618处,如图2-2所示。
A——地网 D——等效直径图2-2 直线0.618法电极布置示意图5、对于受场地地形或环境条件限制的地网,可因地制宜采用等腰三角形法测量接地电阻,如图2-3所示。
图2-3 等腰三角形法电极布置示意图6、电压极、电流极极距的选择,直线法测量可参照表2-1采用。
表2-1 电压及电流极距表等腰三角形法测量,电极距及夹角按下列规定采用: d EP =d EC ≥2D ,一般不小于20m 。
θ≈30° 二、仪表装备1、接地电阻测试仪的基本要求:(1)要求能抗大地杂散电流的干扰和测量导线感应的电磁干扰,其抗干扰能力须在20dB 以上。
(2)要求能减小接触电阻所引起的误差,地阻仪应具有较高的输入阻抗,一般应大于500k Ω。
电压极 PA ——地网D ——等效直径d EP =d EC(3)为了消除极化影响,一般可采用正弦波或方波交变电流进行测试。
电源频率过高或过低均会影响测试结果,一般在90Hz~125Hz之间。
(4)地阻仪的输出功率应满足设计要求。
(5)仪表应具有体积小、重量轻、稳定性好、操作方便等特点,便于施工场所使用。
接地电阻测量方法接地电阻是指地网或接地装置与地之间的电阻。
在电气系统中,接地电阻的大小直接影响着接地系统的安全性能。
因此,正确测量接地电阻是非常重要的。
下面将介绍几种常用的接地电阻测量方法。
1. 电桥法。
电桥法是一种常用的接地电阻测量方法。
它利用电桥平衡原理,通过调节电桥的一些参数,使得电桥平衡,从而得到接地电阻的数值。
这种方法测量精度高,适用于各种接地电阻的测量。
2. 电流法。
电流法是另一种常用的接地电阻测量方法。
它利用一定大小的电流通过接地电阻,然后测量电流通过接地电阻的电压,通过计算得到接地电阻的数值。
这种方法操作简单,适用于一般情况下的接地电阻测量。
3. 电压法。
电压法是一种比较简单的接地电阻测量方法。
它利用一定大小的电压施加在接地电阻上,然后测量通过接地电阻的电流,通过计算得到接地电阻的数值。
这种方法操作简便,适用于一些简单的接地电阻测量。
4. 阻抗法。
阻抗法是一种较为先进的接地电阻测量方法。
它利用频率可变的交流电源,通过测量接地电阻的阻抗大小,从而得到接地电阻的数值。
这种方法适用于复杂环境下的接地电阻测量。
在进行接地电阻测量时,需要注意以下几点:1. 测量前应检查测量仪器是否正常,电源是否稳定,以及测量线路是否连接良好。
2. 在测量过程中,应注意安全,避免触电和其他意外事故的发生。
3. 对于不同类型的接地电阻,应选择合适的测量方法,以确保测量结果的准确性和可靠性。
4. 测量结果应记录并及时处理,对于异常情况应及时分析原因并进行处理。
综上所述,接地电阻的测量方法有多种,每种方法都有其适用的场合。
在进行接地电阻测量时,应根据具体情况选择合适的方法,并严格按照操作规程进行操作,以确保测量结果的准确性和可靠性。
接地网接地阻抗的测量与实测应用摘要:在变电站等场所,接地系统是保证变电站用电设备系统稳定、安全、可靠运行的重要环节。
在我们实际工作的过程中,如何以一种有效、准确的方式对接地电阻进行测量则成为了工作人员最为关注的一项问题。
本文简单介绍了接地网接地阻抗的测量方法,分析影响接地网接地阻抗测量的因素及对策,实例探讨了接地网接地阻抗测量的应用。
关键词:接地网;接地;阻抗;测量与实测引言接地网在在电网中起着工作接地和保护接地的作用,考虑到系统基准电位的确定和减小外界电场磁场的影响,我们都必须对设备进行有效的可靠接地,而类似变电站等场所,更需要精确设计接地网。
如果地网的电阻过大的话,在发生接地故障时,可能会造成中性点电压过高超过设备绝缘水平而造成事故。
如果遭遇雷击,更是会产生残压,使设备收到反击的危险。
准确完成接地电阻的测量,是设备正常工作的重要条件。
一、接地网接地阻抗的测量方法目前用于接地网接地阻抗测量的所用的仪器主要是接地摇表,其原理是由电源E,电流桩C,电压桩P,接地装置G组成测量回路,使接地装置G中流过电流I,于是接地桩相对于大地的无限远处便产生了电压升UG,这时接地电阻RG=UG/I,可以得知接地电阻主要由4部分构成:①接地体引下线的电阻;②接地体与大地土壤的接触电阻;③接地体本身的电阻;④从接地体向远处扩散电流经过的土壤产生的电阻,一般称流散电阻。
通常情况下,对于小型接地网来说,由于小型接地网的感性分量比电阻小得多,占接地阻抗总量比例很小,接地网表现出比较明显的阻性。
所以在小型接地网测量中,一般是忽略了感性分量,而把接地阻抗近似取为接地电阻,。
早期的导则DL/475-1992也未将接地阻抗中的感性分量加以考虑。
然而,随着国家电网的发展和电网电压等级的不断提高,发电厂、变电站接地网的规模也在不断扩大。
对于220kV电压等级以上的大型发电厂、变电站的大型接地网来说,接地感性分量较大,甚至可能与接地电阻处于同一个数量等级上,从而使得接地阻抗中的感性分量大到不可忽视。
第三章地网接地电阻的测量
通信局、站接地系统多采用联合接地方式,该接地系统主要有接地体、接地汇集线、接地连接线等几部分组成。
接地系统的接地电阻每年应定期测量,始终保持接地电阻符合指标要求。
3.1 接地电阻的定义
工频电流从接地体向周围大地散流时,土壤呈现的电阻值叫接地电阻R。
接地电阻的数值等于接地体的电位U。
于通过接地体流入大地中电流Id的比值。
用公式表示为:
U
o
R
o
= ———
Id
当冲击电流或雷电流通过接地体向大地散流时,不再用工频接地电阻而是用冲击接地电阻来量度冲击接地的作用。
冲击接地电阻R
CH
等于接地体对地冲击电压的幅值与冲击电流幅值之比。
冲击接地电阻R
CH 与工频接地电阻R
o
的关系是:
R
CH =α R
o
式中α为冲击系数
α的大小与大地电阻率有关,它们的关系是:
当大地电阻率ρ≤100Ω·m时α≈1
ρ≤500Ω·m时α≈0.667
ρ≤1000Ω·m时α≈0.5
ρ>1000Ω·m时α≈0.333
3.2 测量仪表
3.2.1 对测量仪表的要求
(1)接地电阻的测量工作有时在野外进行,因此,测量仪表应坚固可靠,机内自带电源,重量轻、体积小,并对恶劣环境有较强的适应能力。
(2)大于20dB以上的抗干扰能力,能防止土壤中的杂散电流或电磁感应的干扰。
(3)仪表应具有大于500k 的输入阻抗,以便减少因辅助极棒探针和土壤间接触电阻引起的测量误差。
(4)仪表内测量信号的频率应在25Hz~1kHz之间,测量信号频率太低和太高易产生极化影响,或测试极棒引线间感应作用的增加,使引线间电感或电容的作用,造成较大的测量误差,即布极误差。
(5)在耗电量允许的情况下,应尽量提高测试电流,较大的测试电流有利于提高仪表的抗干扰性能。
(6)仪表应操作简单,读数最好是数字显示,以减少读数误差。
3.2.2 测量用仪表
DER2571型数字地阻仪(或ZC一8型接地电阻测量仪,K一7型地阻仪)等。
3.3 测量方法
接地电阻值测试的准确性,与地阻仪测量电极布置的位置有直接关系,按测量电极的不同布置方式,有如下几种测试方法:
3.3.1 直线布极法
(1)首先要弄清被测地网的形状、大小和具体尺寸,确定被测地网的对角线长度D(或园形地网的直径D)。
(2)在距接地网(2~3)D处,打下地阻仪的电流极棒,地阻仪的电压极棒应设在电流极棒到地网距离的0.618处(优选法)。
如图3.1所示。
图3.1测量电极布置图
按上图布置测得的接地电阻误差应在1%以内。
在土壤电阻率较均匀的地区,电流极到地网的距离取2D,电压极到地网的距离可取D。
在土壤电阻率不均匀的地区,电流极到地网的距离应取3D,电压极到地网的距离应取1.7D。
在现场测量中,如果电压极的位置不能正好在上面所给的位置,电压极位置允许活动的范围如下表:
表3.1 允许误差为5%时电压极位置允许范围
d1 5D 3D 2D
d2 (56~66.6)%×5D (58.5~64.6)%×
3D (59.4~63.4)%×
2D
表3.2 允许误差为1%时电压极位置允许范围
d1 5D 3D 2D
d2 (50~70.7)%×5D (55~67.5)%×3D (57.5~65.7)%×
2D
(3)测量时在沿地网和电流极的连线上,使电压极到接地网的距离约为电流极到接地网距离的50%~60%范围内移动3次,每次移动的距离为电流极到地网距离的5%,使3次测得的电阻值接近即可。
3.3.2 三角形布极法
如图3.2所示:
图3.2三角形布极图
图中,取d 12 =d 13=2D,夹角Q=28.950≈300,此时测得的电阻误差接近零,Q 越大误差也越大,Q=1800时误差最大。
如果测试场地窄小,不能满足d 12 =d 13≥2D 的条件时,也可取d 12 =d 13≥D 。
如果允许测量误差在±10%时,Q 值的允许变化范围如下表。
表3.3 测量误差在±10%时Q 值允许范围表 d1或d2
D 2D 3D 4D 5D 6D 7.5D
Q 值允许 范围(度)
26.3~32.2 24.1~36.4 21.8~41.7 20.5~49 19.2~60 18~77.3 16.5~180
3.3.3 两侧布极法
一般情况下,不宜把地阻仪的电流极棒和电压极棒分别打在地网的两侧,但
由于测试场地限制,可按图3.3所示的方法布置测试电极进行测试。
图3.3两侧布极图
图中:(1)电流极到地网的距离和电压极到地网的距离应相等,均≥5D ,D 为地网对角线的长度。
(2)电流极棒,电压极棒和地网中心应尽量在一条直线上。
3.3.4 测量注意事项
(1)测试前,应首先了解被测地网的结构形式,地网尺寸以及周围空中、地下的环境情况,如有无架空线、地下金属管道、地下电缆等,在测量时尽量避开,或采取相应措施,以便减小测量误差。
(2)直线布极法测量地网接地电阻时,如果地网的中心位置不能确定,可根据情况假设一个中心,取电流极距它为(2~3)D,而将电压极棒设在距假设中心为0.5(2~3)D,0.6(2~3)D,0.7(2~3)D的位置进行测试,三次测
得的电阻力R
1、R
2
、R
3
,实际接地电阻R
可由下式求得:
R
0=21.6 R
1
-1.9 R
2
+0.73 R
3
(3)选择电流极棒和电压极棒的测量位置,应避开架空线路和地下金属管道走向,否则测量的接地电阻将大大偏低。
(4)测试极棒应牢固可靠接地,防止松动或与土壤间有间隙。
同时,地网、电流极棒、电压极棒应在一条直线上,否则将产生较大的测量误差。
(5)测量接地电阻的工作,不宜在雨天或雨后进行,以免因湿度使测量不准确。
(6)处于野外或山区的通信局站,由于当地的土壤电阻率一般都比较高,测量地网接地电阻时,应使用两种不同测量信号频率的地阻仪分别测量,将两种地阻仪测量结果进行比较,以便确定接地电阻的大小。
因为测量信号频率不恰当时,容易产生极化效应或大地的集肤效应,使测量结果不准或出现异常现象。
(7)当测试现场不是平地,而是斜坡的话,电流极棒和电压极棒距地网的距离应是水平距离投影到斜坡上的距离。
(8)接地电阻直接受大地电阻率的影响,大地电阻率越低,接地电阻就越小。
而大地电阻率受土壤所含水分、温度等因素的影响,这些因素随季节的变化而变化。
因此,全年中各月份测得的土壤电阻率是不同的,因而接地电阻也不同。
为了满足全年中最大土壤电阻率的月份接地体的接地电阻仍能满足使用要求,因此,需要采用季节修正系数K,即
ρ=p,K
式中:K———季节修正系数
ρ———计算接地电阻时,采用的土壤电阻率(Ω· m);
p,——在全年不同月份所实际测到的土壤电阻率(Ω· m).
我国地域广阔,不同的地区、季节修正系数也不同,现将北京郑州、广州地区的季节修正系数列于下表,供参考。
表3.4 北京地区季节修正系数
表3.5 郑州地区季节修正系数
表3.6 广州地区季节修正系数
对于其他地区,也可根据气象条件,给出各类地区的季节修正系数如表3.7所示。
表3.7 各类地区的季节修正系数
续表
附录测试用仪器仪表一栏表(仅供参考)
本测试手册由邮电部电信总局归口编制。
本测试手册编写入:张灵周
审核:张树治刘希禹崔乃庚朱雄世。
