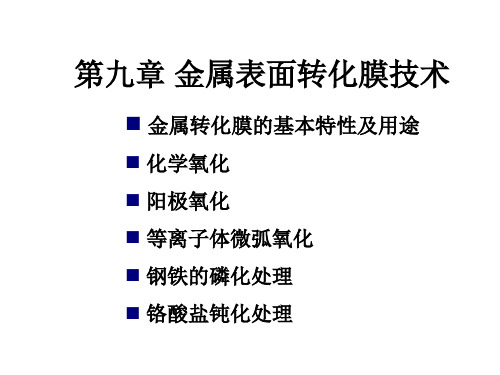

金属的化学处理(化学转化膜)

铝及铝合金的化学转化膜处理
铝及铝合金的化学转化膜处理是一种表面处理技术，主要通过化学反应在铝及铝合金表面形成一层转化膜。

这层膜的外观和性质类似于金属的氧化物或氢氧化物，可以显著提高金属的耐腐蚀性和耐磨性，同时还可以赋予金属其他特殊性能，如绝缘性、导热性、美观性等。

化学转化膜处理的过程通常包括以下几个步骤：
前处理：这一步主要是清洁金属表面，去除油污、锈迹、杂质等，以保证转化膜的附着力和均匀性。

常用的清洁方法有机械法、化学法和电化学法等。

转化处理：在清洁的金属表面放入特定的化学溶液中，通过化学反应在表面形成一层转化膜。

这个过程通常需要一定的温度和时间，以促进化学反应的进行。

后处理：转化处理完成后，需要对金属表面进行清洗和干燥，以保证转化膜的质量和稳定性。

铝及铝合金的化学转化膜处理有多种类型，其中最为常见的是阳极氧化和化学氧化。

阳极氧化是一种通过外加电流使铝或铝合金表面的氧化膜增厚的方法，生成的氧化膜厚度可达数十至数百微米。

化学氧化则是通过化学反应在铝或铝合金表面形成一层氧化膜，通常生成的氧化膜较薄，约为0.5至4微米。

总之，铝及铝合金的化学转化膜处理是一种有效的表面处理技术，可以显著提高金属的耐腐蚀性和耐磨性，同时还可以赋予金属其他特殊性能。

这种处理方法广泛应用于航空、汽车、建筑、家电等领域。

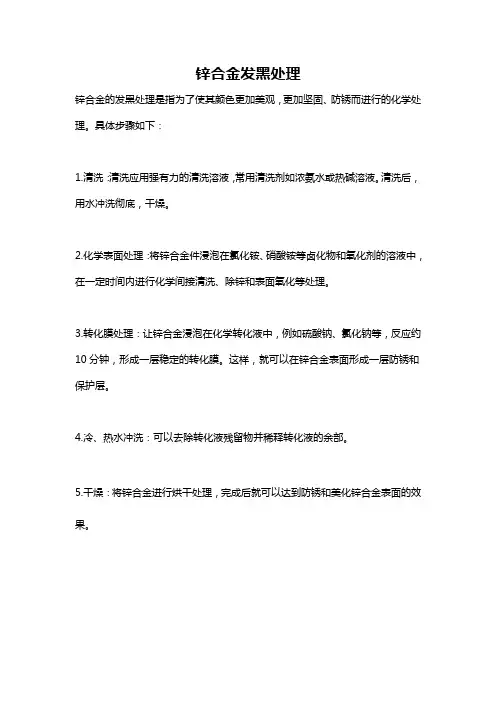

锌合金发黑处理
锌合金的发黑处理是指为了使其颜色更加美观，更加坚固、防锈而进行的化学处理。

具体步骤如下：
1.清洗：清洗应用强有力的清洗溶液，常用清洗剂如浓氨水或热碱溶液。

清洗后，用水冲洗彻底，干燥。

2.化学表面处理：将锌合金件浸泡在氯化铵、硝酸铵等卤化物和氧化剂的溶液中，在一定时间内进行化学间接清洗、除锌和表面氧化等处理。

3.转化膜处理：让锌合金浸泡在化学转化液中，例如硫酸钠、氯化钠等，反应约10分钟，形成一层稳定的转化膜。

这样，就可以在锌合金表面形成一层防锈和保护层。

4.冷、热水冲洗：可以去除转化液残留物并稀释转化液的余部。

5.干燥：将锌合金进行烘干处理，完成后就可以达到防锈和美化锌合金表面的效果。

化学转化膜
化学转化膜是金属（包括镀层金属）表层原子与介质中的阴离子发生反应，在金属表面生成附着力良好的隔离层，这层化合物隔离层称为化学转化膜。

转化膜的形成既可以是金属—介质之间的纯化学反应，也可以是电化学反应。

化学转化膜具有防护性、装饰性、导电性、抗蚀性、减磨性、密封性等功能，它的防护性能和装饰性能已被广大用户所认识。

随着科技的发展，对材料表面性能的要求越来越高，对表面防护层的性能要求也越来越高。

化学转化膜由于其优异的性能，越来越受到人们的重视。

不锈钢磷化处理的作用
一、什么是磷化？
磷化是常用的前处理技术，原理上应属于化学转换膜处理，主要应用于钢铁表面磷化，有色金属（如铝、锌）件也可应用磷化。

磷化是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。

二、磷化处理的作用？
磷化处理工艺主要用在金属表面，目的也是为金属表面提供一层保护膜，让金属与空气隔绝，防止其被腐蚀；还会用于一些产品涂漆之前的打底，有了这层磷化膜能够提高漆层的附着力和防腐蚀能力，提高装饰性让金属表面看起来更漂亮，并且还能够在部分金属冷加工过程中起到润滑的作用。

经过磷化处理后能让工件在很长时间内不会氧化生锈，所以磷化处理的应用非常广泛，也是常用的一种金属表面处理工艺，在汽车，船舶，机械制造等行业中应用越来越多。

另外磷化膜除了和基体有很好的结合性，它与油漆涂层有良好的结合力，这就是说磷化后再喷漆，漆膜不容易脱落。

DOI: 10.19289/j.1004-227x.2020.23.008 AZ91D镁合金无铬化学转化膜的性能王向荣（上海市普陀区绥德路789号，上海200331）摘要：采用由钛盐、无机酸和有机酸组成的溶液，在AZ91D镁合金表面制备了无铬化学转化膜。

用附带能谱仪的扫描电子显微镜和X射线光电子能谱仪研究了转化膜的形貌和成分，通过极化曲线和盐雾试验评定转化膜的耐蚀性，采用划格试验检测转化膜的结合力，考察了不同pH的化学转化溶液在0 °C和40 °C条件下的稳定性。

结果表明，所得到的灰白色化学转化膜主要成分为铝、镁和钛，其耐蚀性和结合力良好，最佳的pH范围是5.5 ~ 6.5。

关键词：铸造镁合金；无铬化学转化膜；耐蚀性；结合力中图分类号：TG178 文献标志码：A 文章编号：1004 – 227X (2020) 23 – 1643 – 05 Properties of chromium-free conversion coating on AZ91D magnesium alloy // WANG XiangrongAbstract: A chromium-free chemical conversion coating was prepared on the surface of AZ91D magnesium alloy in a solution composed of titanium salt, inorganic acid, and organic acid. The morphology and composition of the conversion coating were studied by scanning electron microscope (SEM) with energy-dispersive spectrometer (EDS) and X-ray photoelectron microscope. The corrosion resistance of the conversion coating was evaluated by polarization curve measurement and salt spray tests. The adhesion strength of the conversion coating was examined by cross-cut test. The stability of the chemical conversion solution with different pHs at 0 °C and 40 °C was investigated. The results showed that the main elements of the gray-white chemical conversion coating are Al, Mg, and Ti. The corrosion resistance and adhesion strength of the coating are good. The optimal pH range of the chemical conversion solution is 5.5 to 6.5.Keywords: die-cast magnesium alloy; chromium-free chemical conversion coating; corrosion resistance; adhesion Author’s address: No.789 Suide Road, Putuo District, Shanghai 200331, China由于镁在地球上的含量丰富，而且镁在工程金属中最显著的特点是质量轻，还具有比强度高、比刚度高、减震性能好、抗辐射能力强等一系列优点，因此开发利用镁合金产品是当今世界发展的潮流。

铝合金表面处理的方法及应用对铝及其合金进行表面处理产生的氧化膜具有装饰效果、防护性能和特殊功能,可以改善铝及其合金导电、导热、耐磨、耐腐蚀以及光学性能等。

因此,国内外研究人员运用各种方法对其进行表面处理,以提高它的综合性能,并取得了很大进展。

目前,铝及其合金材料已广泛地应用于建筑、航空和军事等领域中。

本文分类论述了铝及其合金材料表面处理的主要方法。

1·化学转化膜处理金属表面处理工业中的化学转化处理时使金属与特定的腐蚀液接触，在一定条件下，金属表面的外层原子核腐蚀液中的离子发生化学或电化学反应，在金属表面形成一层附着力良好的难溶的腐蚀生成物膜层。

换言之，化学转化处理是一种通过除去金属表面自然形成的氧化膜而在其表面代之以一层防腐性能更好、与有机涂层结合力更佳的新的氧化膜或其他化合物的技术。

1.1阳极氧化法铝的阳极氧化法是把铝作为阳极,置于硫酸等电解液中,施加阳极电压进行电解,在铝的表面形成一层致密的Al2O3膜,该膜是由致密的阻碍层和柱状结构的多孔层组成的双层结构。

阳极氧化时,氧化膜的形成过程包括膜的电化学生成和膜的化学溶解两个同时进行的过程。

当成膜速度大于溶解速度时,膜才得以形成和成长。

通过降低膜的溶解速度,可以提高膜的致密度。

氧化膜的性能是由膜孔的致密度决定的。

1.1.1硬质阳极氧化铝的硬质阳极氧化是在铝进行阳极氧化时,通过适当的方法,降低膜的溶解速度,获得更厚、更致密的氧化膜。

常规的方法是低温(一般为0℃左右)和低硫酸浓度(如<10%H2SO4)的条件下进行,生产过程存在能耗大、成本高的缺点。

改善硬质阳极氧化膜的另一种方法是改变电源的电流波形。

氧化膜的电阻很大,氧化过程中产生大量的热量,因此,传统直流氧化电流不宜过大,运用脉冲电流或脉冲电流与直流电流相叠加,可以极大地降低阳极氧化所需要的电压,并且可使用更高的电流密度,同时还可以通过调节占空比和峰值电压,来提高膜的生长速度,改善膜的生成质量,获得性能优良的氧化膜。
