《化学转化膜》

化学转化膜
化学转化膜是金属（包括镀层金属）表层原子与介质中的阴离子发生反应，在金属表面生成附着力良好的隔离层，这层化合物隔离层称为化学转化膜。

转化膜的形成既可以是金属—介质之间的纯化学反应，也可以是电化学反应。

化学转化膜具有防护性、装饰性、导电性、抗蚀性、减磨性、密封性等功能，它的防护性能和装饰性能已被广大用户所认识。

随着科技的发展，对材料表面性能的要求越来越高，对表面防护层的性能要求也越来越高。

化学转化膜由于其优异的性能，越来越受到人们的重视。

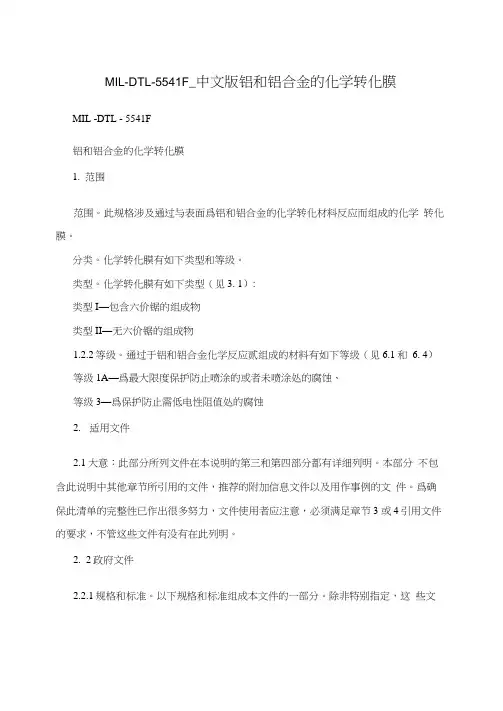

MIL-DTL-5541F_中文版铝和铝合金的化学转化膜MIL -DTL - 5541F铝和铝合金的化学转化膜1.范围范围。

此规格涉及通过与表面爲铝和铝合金的化学转化材料反应而组成的化学转化膜。

分类。

化学转化膜有如下类型和等级。

类型。

化学转化膜有如下类型（见3. 1）:类型I—包含六价锯的组成物类型II—无六价锯的组成物1.2.2等级。

通过于铝和铝合金化学反应贰组成的材料有如下等级（见6.1和6. 4）等级1A—爲最大限度保护防止喷涂的或者未喷涂处的腐蚀、等级3—爲保护防止需低电性阻值处的腐蚀2.适用文件2.1大意：此部分所列文件在本说明的第三和第四部分都有详细列明。

本部分不包含此说明中其他章节所引用的文件，推荐的附加信息文件以及用作事例的文件。

爲确保此清单的完整性已作出很多努力，文件使用者应注意，必须满足章节3 或4引用文件的要求，不管这些文件有没有在此列明。

2.2政府文件2.2.1规格和标准。

以下规格和标准组成本文件的一部分。

除非特别指定，这些文件的问题引用在恳请或合同中。

联邦标准（这些文件副本可从SAE获得或从网站了解到）2.4优先级别。

如果发生此文件文字部分与此引用的参考相冲突，优先考虑本文件的文字部分。

然而，文件中任何条款都不能超越适用法律及规章，除非获得特殊赦免。

3.要求3.1材料。

如果没有规定材料类型，使用类型I。

除非在合同或订单中有声明，类型I代替类型II,或者类型II代替类型I,都是不允许。

用来生産化学转化膜的材料应就选择类型、等级、形式及申请方法等方面受批准，使其与MIL- DTL-81760相符合并且应已被接受列入适用合格産品清单（见6. 5）。

补充化学物质，如加入浴室中维持其效率的氟化物，应不能减少所应用膜的性能。

3.2清洗。

涂覆前，底部金属应机械或化学清洗，使得冲洗过后获得一个water break-free的表面。

含带研磨料类铁如钢丝网、铁氧化物、红铁粉或者钢丝线在所有清洗操作中均不允许。

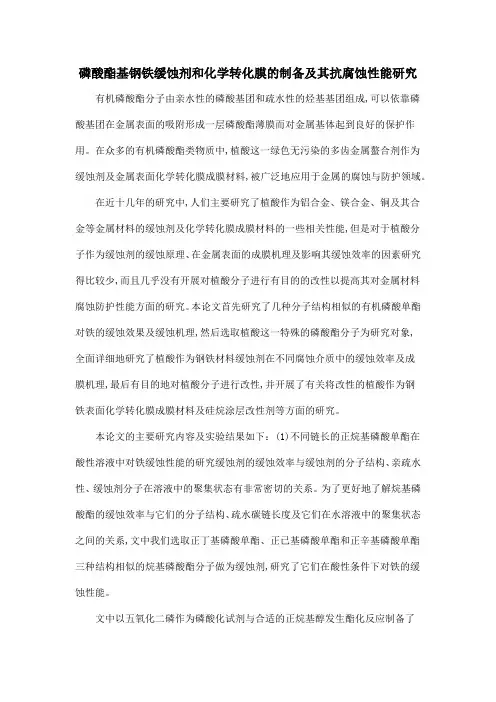

磷酸酯基钢铁缓蚀剂和化学转化膜的制备及其抗腐蚀性能研究有机磷酸酯分子由亲水性的磷酸基团和疏水性的烃基基团组成,可以依靠磷酸基团在金属表面的吸附形成一层磷酸酯薄膜而对金属基体起到良好的保护作用。

在众多的有机磷酸酯类物质中,植酸这一绿色无污染的多齿金属螯合剂作为缓蚀剂及金属表面化学转化膜成膜材料,被广泛地应用于金属的腐蚀与防护领域。

在近十几年的研究中,人们主要研究了植酸作为铝合金、镁合金、铜及其合金等金属材料的缓蚀剂及化学转化膜成膜材料的一些相关性能,但是对于植酸分子作为缓蚀剂的缓蚀原理、在金属表面的成膜机理及影响其缓蚀效率的因素研究得比较少,而且几乎没有开展对植酸分子进行有目的的改性以提高其对金属材料腐蚀防护性能方面的研究。

本论文首先研究了几种分子结构相似的有机磷酸单酯对铁的缓蚀效果及缓蚀机理,然后选取植酸这一特殊的磷酸酯分子为研究对象,全面详细地研究了植酸作为钢铁材料缓蚀剂在不同腐蚀介质中的缓蚀效率及成膜机理,最后有目的地对植酸分子进行改性,并开展了有关将改性的植酸作为钢铁表面化学转化膜成膜材料及硅烷涂层改性剂等方面的研究。

本论文的主要研究内容及实验结果如下：(1)不同链长的正烷基磷酸单酯在酸性溶液中对铁缓蚀性能的研究缓蚀剂的缓蚀效率与缓蚀剂的分子结构、亲疏水性、缓蚀剂分子在溶液中的聚集状态有非常密切的关系。

为了更好地了解烷基磷酸酯的缓蚀效率与它们的分子结构、疏水碳链长度及它们在水溶液中的聚集状态之间的关系,文中我们选取正丁基磷酸单酯、正已基磷酸单酯和正辛基磷酸单酯三种结构相似的烷基磷酸酯分子做为缓蚀剂,研究了它们在酸性条件下对铁的缓蚀性能。

文中以五氧化二磷作为磷酸化试剂与合适的正烷基醇发生酯化反应制备了相应的烷基磷酸单酯。

根据它们在水溶液中电导率随浓度的变化趋势可知正己基磷酸单酯和正辛基磷酸单酯具备表面活性剂的性质,它们的临界胶束浓度分别为166 ppm和68 ppm,而正丁基磷酸单酯不具备表面活性剂的性质。

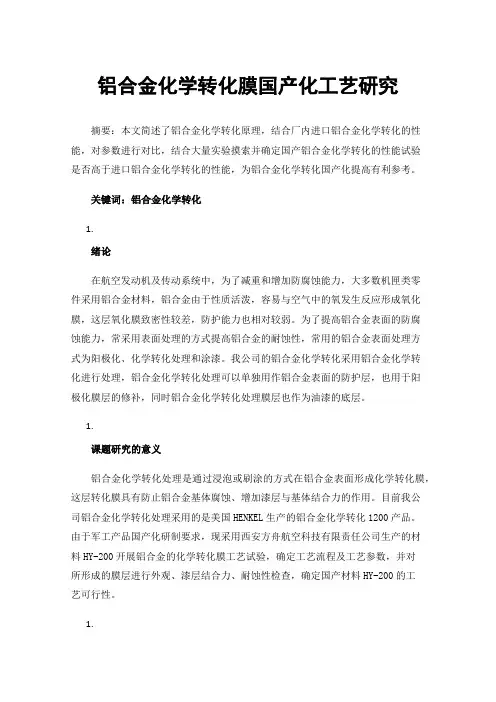

铝合金化学转化膜国产化工艺研究摘要：本文简述了铝合金化学转化原理，结合厂内进口铝合金化学转化的性能，对参数进行对比，结合大量实验摸索并确定国产铝合金化学转化的性能试验是否高于进口铝合金化学转化的性能，为铝合金化学转化国产化提高有利参考。

关键词：铝合金化学转化1.绪论在航空发动机及传动系统中，为了减重和增加防腐蚀能力，大多数机匣类零件采用铝合金材料，铝合金由于性质活泼，容易与空气中的氧发生反应形成氧化膜，这层氧化膜致密性较差，防护能力也相对较弱。

为了提高铝合金表面的防腐蚀能力，常采用表面处理的方式提高铝合金的耐蚀性，常用的铝合金表面处理方式为阳极化、化学转化处理和涂漆。

我公司的铝合金化学转化采用铝合金化学转化进行处理，铝合金化学转化处理可以单独用作铝合金表面的防护层，也用于阳极化膜层的修补，同时铝合金化学转化处理膜层也作为油漆的底层。

1.课题研究的意义铝合金化学转化处理是通过浸泡或刷涂的方式在铝合金表面形成化学转化膜，这层转化膜具有防止铝合金基体腐蚀、增加漆层与基体结合力的作用。

目前我公司铝合金化学转化处理采用的是美国HENKEL生产的铝合金化学转化1200产品。

由于军工产品国产化研制要求，现采用西安方舟航空科技有限责任公司生产的材料HY-200开展铝合金的化学转化膜工艺试验，确定工艺流程及工艺参数，并对所形成的膜层进行外观、漆层结合力、耐蚀性检查，确定国产材料HY-200的工艺可行性。

1.工艺试验3.1试验材料化学药品：碳酸钠（Na2CO3·10H2O） GB210磷酸三钠（Na3PO4·12H2O） HG/T2517硅酸钠（Na2SiO3） GB/T4209硫酸（H2SO4） GB4554铬酐（CrO3） GB/T1610铝合金化学转化HY-200 Q/CDG06-2009进口铝合金化学转化12003.2试样材料：牌号：铝合金2024耐蚀性和结合力试件规格：120×60×（1～4）数量：35膜重试件规格：70×70×（0.8～1）数量：123.3试件的生产方案我公司采用的铝合金化学转化1200处理工艺，按照Q/1BYJ93《铝合金铝合金化学转化处理工艺规范》进行表面处理及膜层性能检查，膜层性能检查项目包括外观、漆层结合力和耐蚀性，要求如下：外观：铝合金化学转化1200膜层应是带有彩虹的浅金黄色至金黄色的、连续、均匀无条纹的膜层。

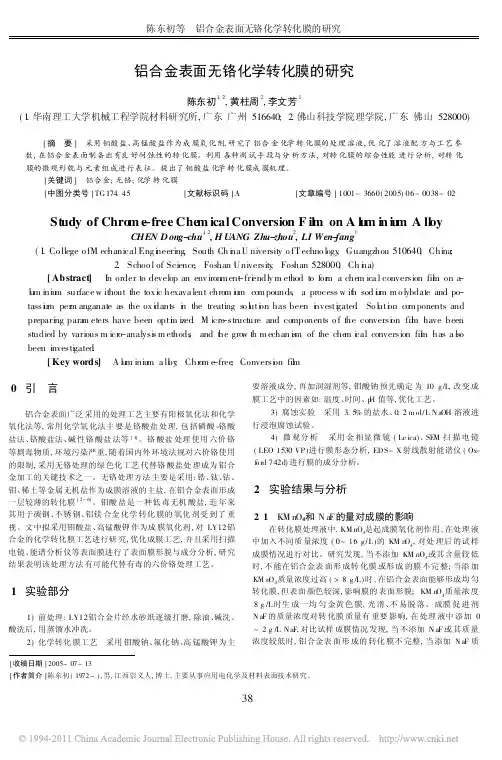

铝合金表面无铬化学转化膜的研究陈东初1,2,黄柱周2,李文芳1(1.华南理工大学机械工程学院材料研究所,广东广州516640;2.佛山科技学院理学院,广东佛山528000)[摘 要] 采用钼酸盐、高锰酸盐作为成膜氧化剂,研究了铝合金化学转化膜的处理溶液,优化了溶液配方与工艺参数,在铝合金表面制备出有良好耐蚀性的转化膜。

利用各种测试手段与分析方法,对转化膜的综合性能进行分析,对转化膜的微观形貌与元素组成进行表征。

提出了钼酸盐化学转化膜成膜机理。

[关键词] 铝合金;无铬;化学转化膜[中图分类号]TG 174.45[文献标识码]A[文章编号]1001-3660(2005)06-0038-02Study of Chro m e -free Che m ical Conversion F il m on A l u m i n i u m A ll oyCHEN D ong-chu 1,2,H U ANG Zhu-zhou 2,LI Wen-fang 1(1.Co llege o fM echanical Eng i n eering ,South Ch i n a U niversity o fTechno logy ,Guangzhou 510640,China ;2.Schoo l of Science ,Foshan University ,Foshan 528000,Ch i n a)[Abstract ] I n order to develop an env ironm en-t fri e ndly m ethod to for m a che m ica l conversion fil m on a -l u m iniu m surface w ithout the tox ic hexava lent chro m i u m co m pounds ,a process w it h sod i u m m o lybdate and po -tassi u m per m anganate as the ox i d ants i n the treating so l u ti o n has been i n vesti g ated .So l u ti o n co m ponents andpreparing para m eters have been opti m ized .M icro -structure and co mponents o f the conversi o n fil m have been studied by various m icr o -analysi s m ethods ,and t h e gro w th m echan is m of the che m i c al conversion fil m has a lso been investi g ated .[Key words] A l u m iniu m a ll o y ;Chr o m e -free ;Conversi o n fil m[收稿日期]2005-07-13[作者简介]陈东初(1972-),男,江西崇义人,博士,主要从事应用电化学及材料表面技术研究。
