汽车电器基础学习(1)

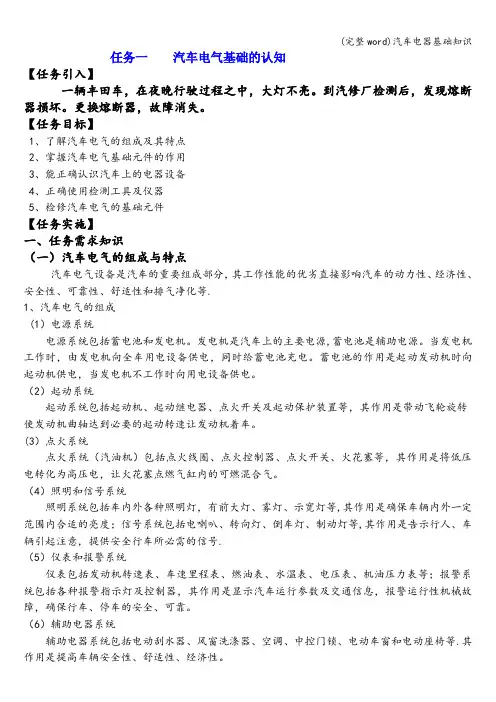

任务一汽车电气基础的认知【任务引入】一辆丰田车，在夜晚行驶过程之中，大灯不亮。

到汽修厂检测后，发现熔断器损坏。

更换熔断器，故障消失。

【任务目标】1、了解汽车电气的组成及其特点2、掌握汽车电气基础元件的作用3、能正确认识汽车上的电器设备4、正确使用检测工具及仪器5、检修汽车电气的基础元件【任务实施】一、任务需求知识（一）汽车电气的组成与特点汽车电气设备是汽车的重要组成部分，其工作性能的优劣直接影响汽车的动力性、经济性、安全性、可靠性、舒适性和排气净化等.1、汽车电气的组成(1）电源系统电源系统包括蓄电池和发电机。

发电机是汽车上的主要电源,蓄电池是辅助电源。

当发电机工作时，由发电机向全车用电设备供电，同时给蓄电池充电。

蓄电池的作用是起动发动机时向起动机供电，当发电机不工作时向用电设备供电。

（2）起动系统起动系统包括起动机、起动继电器、点火开关及起动保护装置等，其作用是带动飞轮旋转使发动机曲轴达到必要的起动转速让发动机着车。

(3）点火系统点火系统（汽油机）包括点火线圈、点火控制器、点火开关、火花塞等，其作用是将低压电转化为高压电，让火花塞点燃气缸内的可燃混合气。

（4）照明和信号系统照明系统包括车内外各种照明灯，有前大灯、雾灯、示宽灯等,其作用是确保车辆内外一定范围内合适的亮度；信号系统包括电喇叭、转向灯、倒车灯、制动灯等,其作用是告示行人、车辆引起注意，提供安全行车所必需的信号.（5）仪表和报警系统仪表包括发动机转速表、车速里程表、燃油表、水温表、电压表、机油压力表等；报警系统包括各种报警指示灯及控制器，其作用是显示汽车运行参数及交通信息，报警运行性机械故障，确保行车、停车的安全、可靠。

（6）辅助电器系统辅助电器系统包括电动刮水器、风窗洗涤器、空调、中控门锁、电动车窗和电动座椅等.其作用是提高车辆安全性、舒适性、经济性。

（7)电子控制装置电子控制装置由电子控制燃油喷射装置、巡航控制系统、自动变速器和防抱死制动装置等组成。

所谓用电设备并联，就是指汽车上的各种用电设备都采用并 联方式与电源连接，每个用电设备都由各自串联在其支路中的 专用开关控制，互不产生干扰。 5．低压直流供电
汽车电气设备采用低压直流供电，柴油车大多采用24伏直流 供电，汽油车大都采用12伏直流电压供电。
1.2 汽车电气设备电路 组成
•
汽车电气系统主要由电源、
行驶途中的应急修理，可用细导线代替熔断器。一旦 到达目的地或有新熔断器时，应及时换上。 注：⑴ 更换熔断器，一定要用与原规定相同的熔断器。汽 车上增加用电设备时，不要随意改用容量大的熔断器， 最好另外再安装熔断器。 ⑵ 熔断器熔断，必须真正找到故障原因，彻底排除隐患。 ⑶ 熔断器支架与熔断器接触不良会产生电压降和发热现 象。如发现支架有氧化现象或脏污必须及时清理。
同一种车型的线束在制造厂里按车型设计制造好后， 用卡簧或绊钉固定在车上的既定位置，其抽头恰好在各 电气设备接线柱附近位置，安装时按线号装在其对应的 接线柱上。各种车型的线束各不相同，同一车型线束按 发动机、底盘和车身分多个线束。
1.2.2 开关装置
图1.3
汽车上所有用 电设备的接通和 停止，都必须经 过开关控制。对 开关的要求是坚 固耐用、安全可 靠、操作方便、 性能稳定。
为保证一定的机械强度，一般低压导线截面积不小于 0.5mm2。
1.2.1 汽车线束
• 1. 汽车用电线
• ⑴ 导线截面积的正确选择 • 下表为各种铜芯导线标称截面积的允许载流量。
铜芯电线
截面积
0.5
（mm2）
0.7 5
1.0
1.5
2.5
4
6
10
16
25
35
50
载流量 （60%）

品种：1.汽车电线用硅橡胶套管Temporature：-4～200℃2.汽车线束用硅橡胶绝缘电线Temporature：-4～200℃3.汽车用耐热电线4.汽车用耐低温电线Temporature：-100℃5.公路车辆用低压电线参照标准：GB9328-886.公路车辆用高压点火线参照标准：GB／T14820-937.汽车线束用聚氯乙烯套管Temporature：70℃／90℃／105℃产品名称：波罗散热器风扇（大众）（汽车散热器风扇系列）产品型号：RZQF1361技术参数：DC：12V功率：350WOEM：8D0 959 455C雨刮电机－马达（捷达、桑塔纳） 雨刮电机－马达（捷达、桑塔纳）商 标： 日正 产品型号：捷达、桑塔纳 产品规格： 大众 VW 产品产量： 产品价格： 公司名称： 瑞安日正汽车部件有限公司产品简介 DC ：12V功率：40W低速：40 RPM 高速：70 RPMOEM ：251955 119191 955 113A机油报警器 机油报警器产品型号：168F 产品规格： 产品产量：1000000 产品价格：公司名称： 瑞安日正汽车部件有限公司产品简介 适用于汽油发电机组发动机机油过低自动关闭发动机用，能避免发动机因缺机油而损坏。

自动变速箱●返回自动波（自动变速器）的汽车，能根据路面状况自动变速变矩，驾驶者可以全神贯地注视路面交通而不会被换档搞得手忙脚乱。

自动波对于行外人士颇显神秘，要详细剖析自动波涉及不少专业知识，希望本文能够给大家一个初步的印象。

汽车自动波常见的有三种型式，分别是液力自动波（简称AT）、机械无级自动波（简称CVT)、电控机械自动波（简称AMT）。

目前轿车普遍使用的是AT，AT几乎成为自动波的代名词。

本文先着重介绍AT。

AT结构与手动波相比，液力自动波（AT）在结构和使用上有很大的不同。

手动波主要由齿轮和轴组成，通过不同的齿轮组合产生变速变矩；而AT是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。

六、实训步骤
１、测量A、B插座； ２、测量危险报警器开关； ３、测量刮水器开关； ４、测量灯光控制开关。
测量方法：通过引线找出相应的接线端子，做好相应的标记，通过对应 的动作开关，分别测量出开关的通断状态，根据引线和挡位画出开关表格 图，如图1-14、图1-15所示。
根据危险报警器开关引出线画出危险报警器开关图，有２个挡位、６条引出 线，如图1-16、图1-17所示。
• 电源系统
* 发电机 * 蓄电池
• 用电设备
* 起动系统 * 点火系统 * 照明系统 * 信号系统 * 仪表及显示系统 * 辅助电器系统 * 电子控制系统
➢ 目录
➢ 汽车电器设备 ➢ 汽车电器设备的特点 ➢ 汽车电器设备系统的主要组成 ➢ 实训项目
实训项目一
组合开关的测量
一、实训目的--要求掌握用万用表检测开关电器，提高动手能力。 二、实训项目--测量金杯汽车组合开关引脚，画出开关图。 三、实训工具--万用表、金杯汽车组合开关(图1-13)。
电热塞 电源线 起动线路
汽车配电装置（导线4）
导线数量增多，为了便于配线维修，我国标准规定截面积在4平方毫米 以下的采用双色线（在主色基础上加上辅助色条），截面积在4平方毫 米以上的采用单色线
导线主色 颜色代号
电路系统名称
导线 主 颜色代号 色
电路系统名称
红
R
电源系统
棕
Br
仪表、报警系统、电喇叭
白
原理：
触点
电磁铁
可动衔 铁
线 圈

反作用弹
簧
电磁型继电器外观
电磁型继电器工作
线圈通过电流时所产生 的磁通，经过铁芯、空 气隙和衔铁构成闭合回 路。衔铁在电磁场的作 用下被磁化，因而产生 电磁转矩，如电磁转矩 大于反作用弹簧力矩及 机械摩擦力时，则衔铁 被吸向电磁铁磁极，使 继电器触点闭合。
