柱塞泵的工作过程
1
吸入过程
柱塞移动至最右端，此时，泵腔内的压力降低，进口阀自动打开，泵体内物料被 吸入泵体内部。
2
排出过程
柱塞移动至最左端，此时，泵腔内增大，进口阀自动关闭，出口阀自动打开，泵 体内部物料被排出泵体。
3Байду номын сангаас
循环流动
柱塞依次向左右移动，推动阀球工作，物料在泵体内不断地循环流动。
柱塞泵的应用领域
柱塞泵的工作原理
柱塞作用
柱塞在泵体内部作往复运动，使 得进出口阀交替开关，吸入物料 和排出物料。
阀体和阀板作用
阀体和阀板通过阀球的作用，使 得物料在进出口管道间流动，并 保证流动方向唯一。
例如
如图所示的柱塞泵，其进口和出 口分别对应1-2和3-4，一旦开始 工作，柱塞的往复运动就会带动 阀球交替工作，使物料不断流入 和流出。
柱塞泵工作原理图
本文将介绍柱塞泵的定义、组成部分、工作原理、工作过程、应用领域、优 点以及缺点，以及总结全文的内容。
什么是柱塞泵？
1 定义
柱塞泵是一种用柱塞在泵体内部往复作用的 方式，将物料输送至外部的压力机械设备。
2 组成部分
柱塞泵主要由泵体、柱塞、阀体、阀板、阀 球、进出口法兰连接管道等组成。
装置由泵体、柱塞、阀体、阀板、阀球、进出口法兰管道组成，通过柱塞的往复运动， 泵体内部物料被不断吸入和排出，实现物料的输送。
3 柱塞泵的优缺点
柱塞泵的优点在于可以承受高压力和高温，适用范围广，缺点是必须进行维护，而且运 行成本比较高。
2. 适用范围广 3. 可以承受高温和低温
缺点 1. 必须进行维护：从时间和资金成本视角影响成 本。 2. 压力和流量的调节松散，稳定性较差。 3. 相比于其他泵类，柱塞泵的泵头较为笨重。

rexroth柱塞泵技术参数摘要：1.简介2.rexroth 柱塞泵的工作原理3.rexroth 柱塞泵的技术参数4.rexroth 柱塞泵的应用领域5.rexroth 柱塞泵的优势和特点6.结论正文：正文1.简介rexroth 柱塞泵是一种液压泵，由德国博世力士乐公司生产。

它广泛应用于各种工业领域，例如工程机械、机床、船舶、航空等。

rexroth 柱塞泵以其高效率、高可靠性、高压能力和低噪音等特点而著名。

2.rexroth 柱塞泵的工作原理rexroth 柱塞泵通过柱塞在缸体内的往复运动来产生压力。

当柱塞向一个方向运动时，缸内的体积增大，产生负压，使液体吸入缸体。

当柱塞向另一个方向运动时，缸内的体积减小，产生高压，使液体从缸体排出。

这种工作方式连续运动后就形成连续供油。

3.rexroth 柱塞泵的技术参数rexroth 柱塞泵的技术参数包括排量、最高压力、流量等。

根据不同型号，参数有所不同。

例如，A2F55R1P3 柱塞泵的排量为55，最高压力为35 兆帕。

4.rexroth 柱塞泵的应用领域rexroth 柱塞泵广泛应用于各种工业领域。

例如，在工程机械领域，它可用于挖掘机、摊铺机、压路机等设备的液压系统。

在机床领域，它可用于机床的液压传动系统。

在船舶和航空领域，它可用于船舶推进器、飞机起落架等设备的液压系统。

5.rexroth 柱塞泵的优势和特点rexroth 柱塞泵的优势和特点包括高效率、高可靠性、高压能力和低噪音。

此外，它还具有出色的流量控制性能和良好的响应特性。

6.结论rexroth 柱塞泵是一种高性能的液压泵，具有广泛的应用领域和优势。

A11VO 2161-e / VAV 08.99
油泵的安装和初次启动过程中的注意事项
油泵的安装和初次启动过程中的注意事项
向油箱加注油液时,必须使用过滤装置（如：滤油小车，过滤单元
等）,推荐使用5-10微米的过滤器。所谓的新油，我们认为是脏油 ，一些油液生产厂家交货状态基本上清洁度在NAS 1638 11-13级 ，我方推荐柱塞泵介质的最低清洁度等级为NAS 1638 9级。如果 系统工作温度在90－115度，要求介质清洁度NAS 1638 7级，油 液越清洁，油泵及液压元件的使用寿命越长。
液压系统的维护保养
液压系统的维护保养 8.进入液压油箱的空气污染
液压系统的维护保养
液压系统的维护保养
液压系统的维护保养 8.进入液压油箱的空气污染
液压系统的维护保养
液压系统的维护保养
液压系统的维护保养
液压系统的维护保养
液压系统的维护保养
液压系统的维护保养
液压系统的维护保养
液压系统的维护保养
油泵的常见故障现象及原因（针对A11VOLRDS、A11VODRS泵）
油泵的常见故障现象及原因（针对A11VOLRDS、A11VODRS泵）
油泵的常见故障现象及原因（针对A11VOLRDS、A11VODRS泵）
油泵的常见故障现象及原因（针对A11VOLRDS、A11VODRS泵）
油泵的常见故障现象及原因（吸油软管的安装）
油泵的安装和初次启动过程中的注意事项
当向油泵轴上安装联轴器时，不能用力 敲击泵轴，在泵轴上有专门用来安装联轴 器的工艺螺纹（对于130泵，是M16）,我 们可以用它来将联轴器压入泵轴。把泵连 到电机钟型罩上时，这两个泵止口和钟型 罩应该是间隙配合的。对正后，可以将泵 止口完全推入，避免用紧固螺钉将油泵强 行带进去。另外，我们推荐两个半联轴器 之间的距离3－5MM。特别强调一点。油 泵在储存、运输过程中，最好保证泵轴朝 上，避免泵轴受到轴向力。我们在这方面 有很多教训，客户…

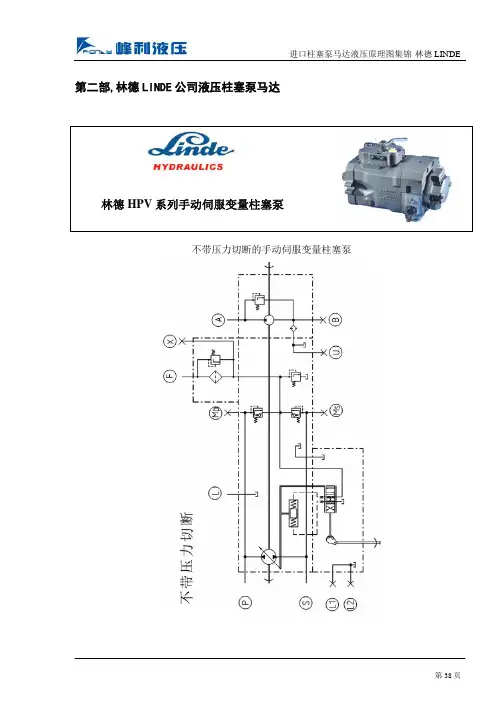

第二部,林德LINDE公司液压柱塞泵马达林德HPV系列手动伺服变量柱塞泵不带压力切断的手动伺服变量柱塞泵带压力切断的手动变量柱塞泵HE1A 自动控制变量泵油口注释：P 、S---高压油口 B---补油泵吸油口 A---补油泵出油口 F---补油泵注油口 T---回油口Msp---补油压力测压口 Mt---测油温口AH---接油箱Y 、Z---控制压力测压口 Ms 、Mp---高压测压口 X1---马达控制压力测压口 X2---测压口 X3---测压口 ML---微调油口L （U ）---壳体回油口林德HPV系列电控阀E1型号泵,不带压力切断阀的选择E2型号泵,不带压力切断阀的选择油口注释:P，S—高压油口, F—补油流量注入口A----补油泵排油口 X----补油压力测压口B----补油泵吸油口(可在X口取控制油源)M S，M P—高压测压口L（U）---壳体回油口L1，L2----排气口如果泵为左旋泵，则： B ----补油泵排油口 A ----补油泵吸油口林德HPV系列液压先导控制变量不带压力切断阀的选择P，S—高压油口, F—补油流量注入口A----补油泵排油口X---补油压力测压口B----补油泵吸油口(可在X口取控制油源) M S，M P—高压测压口L（U）-壳体回油口L1，L2-排气口带压力切断阀的选择P，S—高压油口, F—补油流量注入口A----补油泵排油口X---补油压力测压口B----补油泵吸油口(可在X口取控制油源) M S，M P—高压测压口L（U）-壳体回油口L1，L2-排气口林德HPR系列变量柱塞泵负荷传感基本型,LS型P=主泵出油口LS=负荷传感压力口L(U)=壳体回油口T=主泵吸油口X=测压口恒压泵ArrayP=主泵出油口LS=负荷传感压力口L(U)=壳体回油口T=主泵吸油口X=测压口恒流量P=主泵出油口LS=负荷传感压力口L(U)=壳体回油口T=主泵吸油口X=测压口恒功率ArrayP=主泵出油口LS=负荷传感压力口L(U)=壳体回油口T=主泵吸油口X=测压口负荷传感和压力切断P=主泵出油口LS=负荷传感压力口L(U)=壳体回油口T=主泵吸油口X=测压口负荷传感和功率限制P=主泵出油口LS=负荷传感压力口L(U)=壳体回油口T=主泵吸油口VD3=电比例减压阀X=测压口X1=外控口负荷传感和电控调节林德HMF/V/R 系列柱塞马达林德HMF 定量柱塞马达带冲洗阀和两级溢流阀带冲洗阀带冲洗阀和定值溢流阀电控无级变量马达A ，B ---系统压力油口L (U )---壳体排油口E ---变量油源引入口M X ---比例电磁铁液控两级变量马达A ，B —系统压力口L （U ）---壳体排油口E ---控制油进口X ---先导控制油口自动控制马达带POR、DOR 、BPSL（U）---壳体回油口M1---最大排量锁定电磁铁M2---制动压力阻断电磁铁X---先导控制油口带电控最大排量锁定的高压变量马达油口注释:A，B---系统压力口L（U）---壳体回油口M1---最大排量锁定电磁铁X---先导控制油口控制选项1、排量控制液控两极变量液控无级变量电控两级变量电控无级变量外部供给内部供给来自冲洗回路内部供给来自高压回路2、冲洗和壳体回油可选形式如下：标准限制节流3、溢流保护无溢流阀带定值溢流阀带两级溢流阀 4、最大排量锁定气 动高压液控低压液控电 控5、制动压力阻断阀无制动压力阻断带制动压力阻断6、平衡阀无平衡阀有平衡阀特殊马达----回转马达。
