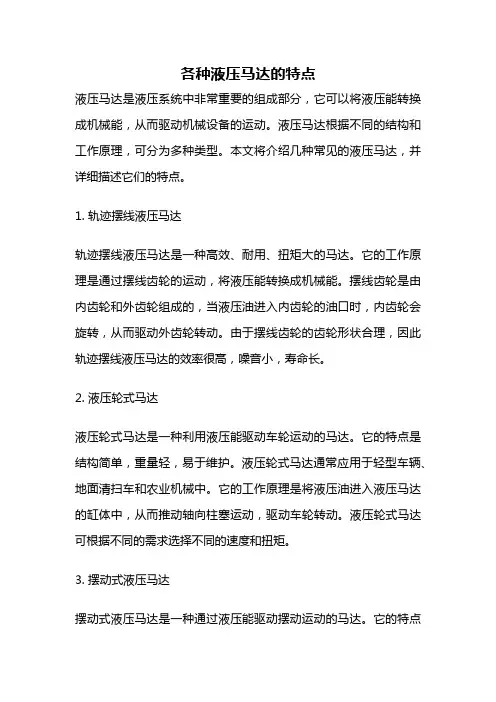

摆动液压马达的工作原理

图4-4(a)是单叶片摆动马达。若从油口Ⅰ通入高压油，叶片2作逆时针摆动，低压力从油口Ⅱ排出。因叶片与输出轴连在一起，帮输出轴摆动同时输出转矩、克服负载。

此类摆动马达的工作压力小于10MPa，摆动角度小于280°。由于径向力不平衡，叶片和壳体、叶片和挡块之间密封困难，限制了其工作压力的进一步提高，从而也限制了输出转矩的进一步提高。

摆动液压马达的工作原理

摆动缸液压马达的工作原理

图4-4(b)是双叶片式摆动马达。在径向尺寸和工作压力相同的条件下，分别是单叶片式摆动马达输出转矩的2倍，但回转角度要相应减少，双叶片式摆动马达的回转角度一般小于120°。

叶片摆动马达的总效率η=70%～95%，对单叶片摆动马达来说。

设其机械效率为1，出口背压为零，则它的输出转矩：

式中：P为单叶片摆动马达的进口压力；B为叶片宽度；R1为叶片轴外半径，叶片内半径；R2为叶片外半径。
