盾构施工工艺流程介绍

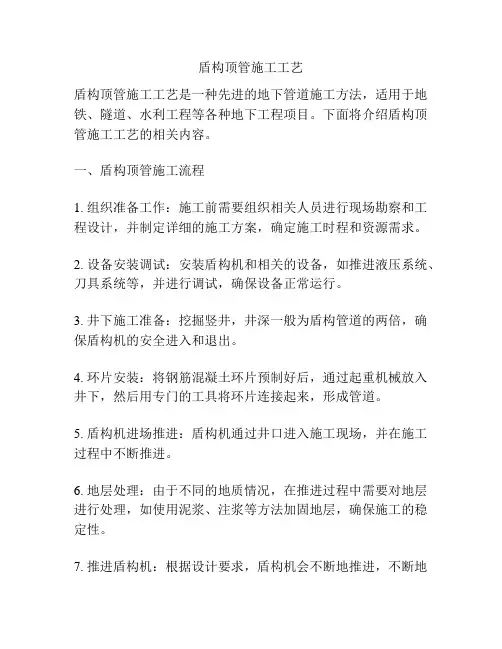

盾构顶管施工工艺盾构顶管施工工艺是一种先进的地下管道施工方法，适用于地铁、隧道、水利工程等各种地下工程项目。

下面将介绍盾构顶管施工工艺的相关内容。

一、盾构顶管施工流程1. 组织准备工作：施工前需要组织相关人员进行现场勘察和工程设计，并制定详细的施工方案，确定施工时程和资源需求。

2. 设备安装调试：安装盾构机和相关的设备，如推进液压系统、刀具系统等，并进行调试，确保设备正常运行。

3. 井下施工准备：挖掘竖井，井深一般为盾构管道的两倍，确保盾构机的安全进入和退出。

4. 环片安装：将钢筋混凝土环片预制好后，通过起重机械放入井下，然后用专门的工具将环片连接起来，形成管道。

5. 盾构机进场推进：盾构机通过井口进入施工现场，并在施工过程中不断推进。

6. 地层处理：由于不同的地质情况，在推进过程中需要对地层进行处理，如使用泥浆、注浆等方法加固地层，确保施工的稳定性。

7. 推进盾构机：根据设计要求，盾构机会不断地推进，不断地安装混凝土环片，形成完整的管道。

8. 施工检查和质量控制：在盾构施工过程中，需要进行定期的施工检查和质量控制，确保施工质量符合设计要求。

9. 空仓回运：当盾构机到达设计目标点后，通过井口将盾构机回运出来，并将井口进行封闭，完成盾构顶管的施工工作。

二、盾构顶管施工工艺的主要特点1. 高效、快速：盾构顶管施工工艺采用机械化施工方法，大大提高了施工效率和施工速度，可以快速完成大量的管道施工。

2. 精准、准确：盾构顶管施工工艺采用先进的导向系统，可以准确地控制盾构机的运行路径，确保施工的准确性和精度。

3. 环保、安全：盾构顶管施工工艺减少了对地表的破坏，减少了施工产生的噪音和尘土，同时也提高了施工的安全性。

4. 适应性强：盾构顶管施工工艺适用于不同地质条件和复杂地下环境，可以应对各种地质情况的挑战。

5. 资源利用率高：盾构顶管施工工艺可以有效地利用施工材料和资源，降低了施工成本。

三、盾构顶管施工的注意事项1. 地质勘察和预测：在施工前充分进行地质勘察和预测，了解地层情况，为施工方案设计提供准确的数据。

城市轨道交通盾构法施工工艺流程1概述盾构施工法是“使用盾构机在地下掘进，边防止开挖面土砂坍塌,边在机内安全的进行开挖作业和衬砌作业，从而构筑成隧道的施工方法”.按照这个定义，盾构施工法是由稳定开挖面、盾构机挖掘和衬砌三大部分组成。

初期的盾构法是用手掘式或机械开挖式盾构机，结合使用压气施工方法边保证开挖面稳定,边进行开挖，在地下水较丰富的地区,用注浆法进行止漏，而对软弱地层，则采用封闭式施工.经过多年对盾构技术的研究开发和应用，已演变成现在非常盛行的泥水式和土压式两种盾构机。

这两种机型的最大优点是在开挖功能中考虑了稳定开挖面的措施，将盾构施工法中的三大要素的前两者联系融为一体,无需辅助施工措施，就能适应地质情况变化范围较广的地质条件。

在隧道的一端建造竖井或基坑，将盾构安装就位盾构从竖井或基坑的墙壁开孔出发，在地层中沿着设计轴线，向另一竖井或基坑的孔壁推进。

盾构推进中所受到的地层阻力，通过盾构千斤顶传至盾构尾部已经拼装好的衬砌管片上，再传到竖井或基坑的后靠壁上。

盾构机是这种施工方法中主要的施工机具.地下铁道盾构法施工是在闹市区或水底的软弱地层中进行的，是修建地下铁道较好的施工方法之一。

近年来盾构机械设备和盾构法施工工艺的不断发展，适应大范围的工程地质和水文地质条件的能力大为提高。

各种断面形式和具有特殊功能的盾构机械(急转变盾构、扩大盾构法、地下对接盾构等)的相继出现，其应用在不断扩大，由于盾构法施工具有作业在地下进行,不影响地面交通，减少对附近居民的噪音和振动影响；施工费用不受埋深的影响，有较高的技术经济优越性；盾构推进、出土、拼装衬砌等主要工序循环进行，易于管理，施工人员较少；穿越江、河、海时，不影响航运;施工不受风雨等气候条件影响等有利特点,将对地下铁道的施工技术的发展起到有力的推进作用。

盾构法施工开挖面稳定技术的历史,是从压气施工法的“气"演变到泥水式的“水"和土压式的“土”。

盾构施工工艺流程标准化要求目录施工准备 (1)临建工程施工 (5)加固工程施工（旋喷桩） (7)加固工程施工（搅拌桩） (11)加固工程施工（冷冻法） (13)盾构吊装调试 (16)盾构始发 (18)盾构掘进 (20)盾构到达 (23)盾构吊拆 (25)附属工程（手孔、嵌缝） (26)附属工程（洞门环框梁） (28)附属工程（联络通道） (30)竣工交验 (32)盾构施工工艺流程标准化要求施工准备1234盾构施工工艺流程标准化要求临建工程施工56盾构施工工艺流程标准化要求加固工程施工（旋喷桩）78旋喷桩工艺简介1、旋喷桩适应范围：受土层、土的粒度、土的密度、硬化剂粘性、硬化剂硬化时间影响小，可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、（亚粘土）、粉土（亚砂土）、砂土、黄土及人工填土中的素填土甚至碎石土等多种土层。

2、成桩直径：表1 旋喷桩直径参考值（m）喷注种类土的类别单管法二重管法三重管法粘性土0＜N＜5 1.2±0.2 1.6±0.3 2.5±0.3 10＜N＜20 0.8±0.2 1.2±0.3 1.8±0.3 20＜N＜30 0.6±0.2 0.8±0.3 1.2±0.3砂土0＜N＜10 1.0±0.2 1.4±0.3 2.0±0.3 10＜N＜20 0.8±0.2 1.2±0.3 1.5±0.3 20＜N＜30 0.6±0.2 1.0±0.3 1.2±0.3砂砾20＜N＜30 0.6±0.2 1.0±0.3 1.2±0.3 3、工艺流程图4、主要参数：⑴单重管法。

浆液压力20～40MPa，浆液比重1.30～1.49，旋喷速度20rmin，提升速度0.2～0.25m/min，喷嘴直径2～3mm，浆液流量80～100L/min（视桩径流量可加大）。

地铁隧道工程盾构施工技术规程随着城市化进程的不断加速，地铁成为了现代城市交通运输的重要方式之一。

而地铁隧道的建设，离不开盾构作为主要施工方法。

盾构施工技术规程，是指在地铁隧道盾构施工过程中，为确保质量、安全和进度等方面的要求，制定的具体技术规范。

一、盾构施工的基本概念盾构施工是指借助专用机械装置，进行隧道掘进施工的一种工法。

该方法按照预定的施工轨道，用盾构机不断推进前进，同时在管体内安装并固定配合物，完成隧道掘进及管片支架的安装。

盾构机一般由掘进机、推进机、护岸机、注浆车等组成，配合作用进行施工。

二、盾构施工工艺流程1、前期准备进入施工现场后，依照设计图纸，确认隧道位置、高程、标准面等各项工程参数，并将其标记出来，以便进行隧道掘进。

同时，需要对施工现场进行预处理，包括清理现场、卸载盾构机组装短架、安放临时钢架等准备工作。

2、盾构机设备组装和调试安装盾构机，主要是对掘进机械、掘进刀头、注浆车、推进力系统等设备进行组装。

组装过程中，还需要进行各项设备的调试和试车，确保设备工作正常，并进行质量验收。

3、隧道掘进施工将盾构机推进到起点，然后开始掘进。

掘进时需要抽取地层土方，将其送到地面。

同时，需要实时检查管片的施工质量，以确保管道质量符合标准要求。

4、管片安装和支撑隧道掘进完成后，需要进行管片的连接和安装。

同时，在管片的安装过程中，还需要实行配合物的支撑和固定。

支撑材料可以选择聚丙烯和玻璃纤维，以及铝合金等材料，使其能够支撑管片的重量。

5、注浆施工管片支撑完成后，还需要进行注浆施工。

主要是为了加强管道的稳定性，防止管道因透水、透风等原因发生故障。

注浆施工采用聚胺酯泡沫注浆、硅酸盐水泥注浆等方式进行。

三、盾构施工的注意事项1、进行现场检测，检查管道的质量；2、保证施工安全，合理选择隧道深度和施工速度；3、在施工过程中，需做好隧道的支撑和固定工作，以确保管道的稳定性；4、保证施工现场秩序，切忌乱堆杂物和乱放材料；5、认真进行隧道开挖，在遇到复杂地质情况时，采取对应的技术措施，保证安全。

给水排水工程盾构法施工工艺1.盾构掘进1）始顶盾构的始顶是指盾构在下放至工作坑导轨上后，自起点井开始至完全没入土中的这一段距离。

它常需要借助另外的千斤顶来进行顶进工作。

盾构千斤顶是以已砌好的砌块环作为支承结构来推进盾构的，在始顶阶段，尚未有已砌好的砌块环，在此情况下，常常通过设立临时支撑结构来支撑盾构千斤顶。

一般情况下，砌块环的长度为30～50m。

在盾构初入土中后，可在起点井后背与盾构衬砌环内，各设置一个其外径和内径均与砌块环的外径与内径相同的圆形木环。

在两木环之间砌半圆形的砌块环，而在木环水平直径以上用圆木支撑，作为始顶段的盾构千斤顶的支承结构。

随着盾构的推进，第一圈永久性砌块环用黏结料紧贴木环砌筑。

在盾构从起点井进入土层时，由于起点井井壁挖口的土方很容易坍塌，因此，必要时可对土层采取局部加固措施。

2）顶进（1）确保前方土体的稳定，在软土地层，应根据盾构类型采取不同的正面支护方法。

（2）盾构推进轴线应按设计要求控制质量，推进中每环测量一次。

（3）纠偏时应在推进中逐步进行。

（4）推进千斤顶应根据地层情况、设计轴线、埋深、胸板开孔等因素确定。

（5）推进速度应根据地质、埋深、地面的建筑设施及地面的隆陷值等情况调整盾构的施工参数。

（6）盾构推进中，遇有需要停止推进且间歇时间较长时，必须做好正面封闭、盾尾密封并及时处理。

（7）在拼装管片或盾构推进停歇时，应采取防止盾构后退的措施。

（8）当推进中盾构旋转时，采取纠正的措施。

（9）根据盾构选型、施工现场环境，选择土方输送方式和机械设备。

3）挖土在地质条件较好的工程中，手工挖土依然是最好的一种施工方式。

挖土工人在切削环保护罩内接连不断地挖土，工作面逐渐呈现锅底形状，其挖深应等于砌块的宽度。

为减少砌块间的空隙，贴近盾壳的土可由切削环直接切下，其厚度为10～15cm。

如果在不能直立的松散土层中施工，可将盾构刃脚先行切入工作面，然后由工人在切削环保护罩内施工。

对于土质条件较差的土层，可以支设支撑，进行局部挖土。

盾构管片拼装工艺流程及施工技术一、管片拼装工艺流程盾构管片拼装的施工流程:二、管片安装施工要点1、盾构管片现场验收管片到达施工场地后,进场验收,主要的检验项目有:管片出厂合格证是否齐全有效；管片外表是否清洁；止水条、缓冲垫是否贴牢完好；管片标识(包括管片型号、模具编号、生产日期、生产厂家、合格状态)是否齐全和完整；管片是否有崩角、破损、砂眼或裂缝等；吊装孔螺栓孔是否完好,孔内是否有异物。

然后由地面工程师对进场管片负责签收,并对每环管片做好标识,做到有据可查。

卸货后由地面工班黏贴止水条。

2、管片拼装施工措施管片拼装是盾构法施工的重要环节,其拼装质量的好坏不仅直接关系到成洞的质量,而且对盾构机能否继续顺利推进有着直接的影响。

因此,管片在拼装前仍要进行一次检查,再次确认管片种类正确、质量完好无缺和密封垫黏结无脱落,管片的吊装孔预埋位置正确,封堵盖完好无损,以及其他主要预埋件和混凝土的握裹牢固,管片接头使用的螺栓、螺母、垫圈、螺栓防水用密封垫等附件准备齐全后,才允许拼装。

每环管片拼装结束后要及时拧紧各个方向的螺栓,且在该环脱出盾尾后再次拧紧。

3、管片的堆放运输管片出厂前逐片进行尺寸、外观的检测,不合格者不允许出厂。

外观的检测内容有:管片表面光洁平整,无蜂窝、露筋,无裂痕、缺角,无气、水泡,无水泥浆等杂物；灌浆孔螺栓套管完整。

安装位置正确。

对于轻微的缺陷进行处理,止水带附近不允许有缺陷。

达到龄期并检验合格的管片有计划地由平板车运到施工现场。

管片运输时其间用垫木垫实,以免使管片产生有害裂纹,或棱线部分被碰坏。

管片到达现场后由龙门吊卸到专门的管片堆放区。

管片堆放区应选择适当,以免因其自重造成场所不均匀沉降和垫木变形产生异常的应力而破裂。

在卸之前对管片进行逐一的外观检测,不符合要求(裂缝、破损、无标志等)的管片立即退回。

4、管片吊放及隧道内运输管片下井采用龙门吊进行。

洞内运输采用电瓶车牵引管片车运输。

管片车上的管片堆放有序,堆放次序依据管片安装顺序摆放。

盾构隧道施工工艺盾构隧道是一种用于地下隧道施工的先进技术，它能够减少对地面交通和建筑物的影响，因此在城市建设中得到广泛应用。

盾构隧道施工工艺包括以下几个主要步骤：一、前期准备工作：在进行盾构隧道施工之前，需要进行前期的准备工作，包括地质勘察、环境评估、方案设计等。

这些工作能够为后续的施工提供必要的数据和依据。

二、盾构机组装：盾构机是进行盾构隧道施工的关键设备，它需要在施工现场进行组装和调试。

盾构机的组装过程需要精确操作，确保设备能够正常工作。

三、导坑开挖：在开始盾构隧道的施工之前，需要进行导坑开挖工作，以便将盾构机输送到施工位置。

导坑开挖需要考虑地质条件和施工安全，确保盾构机能够安全进入施工区域。

四、盾构隧道掘进：盾构机开始进行隧道掘进工作，它通过推进装置和刀盘对地层进行开挖。

在掘进过程中，需要不断监测隧道内部的地质情况，确保施工安全。

五、隧道支护：在隧道掘进完成后，需要进行隧道的支护工作，以确保隧道的结构稳固和安全。

隧道支护材料包括混凝土衬砌、涂抹材料等。

六、后期施工：隧道完成主体工程后，还需要进行后期的施工工作，包括管线敷设、通风系统安装、隧道内部装修等。

综上所述，盾构隧道施工工艺是一个复杂的工程过程，需要精密的设备和严格的操作流程。

只有确保每个环节都符合要求，才能保证隧道施工的顺利进行和最终的质量安全。

盾构隧道施工是一项复杂而精密的工程过程，需要经验丰富的工程师和技术人员的精心设计和施工。

在施工过程中，需要充分考虑地质条件、环境因素以及安全风险，合理规划施工方案，采取科学有效的工艺措施，确保施工的顺利进行。

在隧道施工中，盾构机是起着关键作用的设备，它的性能和稳定性直接关系到隧道的质量和安全。

盾构机是一种巨大的机械装置，通常由主体部分、刀盘、推进系统、控制系统等部分组成。

在进行隧道掘进时，刀盘通过旋转和推进推动盾构机前进，同时进行地层的开挖和纵向的推进。

因此，盾构机的设计和制造需要满足高精度、高稳定性和强承载能力的要求。

06盾构法施工流程一、盾构系统组装、调试工艺流程1、盾构组装、调试流程图2、施工工序及各项准备工作要点在始发盾构系统组装时，将盾构分段吊放置始发井底的始发台上组装调试，组装顺序为：拖车下井→后移→连结桥下井→后移→主机下井组装→与连结桥、拖车连结→连结其它部件。

（1）车站底板放置的始发台精确定位后及后配套拖车处的轨道铺设完成后，方可进行盾构的下井组装。

（2）各节拖车下井顺序为：拖车起吊→轮对安装→拖车下井→风管下井→拖车后移→连接桥。

（3）主机下井顺序为：螺旋输送机→前体→中体→刀盘→管片安装机→盾尾。

中体、前体、刀盘、盾尾。

编制吊装方案批复后实施。

（4）反力架与负环管片的下井、安装、定位。

（5）主机后移与前移的后配套连接，然后连接液压和电气管路。

（6）盾构机组装顺序如下图图1、组装始发台、托架图2、组装后配套拖车图3、装设备桥图4、组装前体与中体图5、组装刀盘图6、组装盾尾图7、设备连接、安装反力架` 图8、完成组装（7）盾构机调试①空载调试盾构机组装和连接完毕后，即可进行空载调试，空载调试的目的主要是检查设备是否能正常运转。

主要调试内容为：液压系统、润滑系统、冷却系统、配电系统、注浆系统，泥浆系统，以及各种仪表的校正。

电气部分运行调试：检查送电→检查电机→分系统参数设置与试运行→整机试运行→再次调试。

液压部分运行调试：推进和铰接系统→螺旋输送机→管片安装机→管片吊机和拖拉小车→泡沫、膨润土系统和刀盘加水→注浆系统→皮带机(泥浆系统)等。

②负载调试空载调试证明盾构机具有工作能力后即可进行负载调试。

负载调试的主要目的是检查各种管线及密封的负载能力；对空载调试不能完成的工作进一步完善，以使盾构机的各个工作系统和辅助系统达到满足正常生产要求的工作状态。

通常试掘进时间即为对设备负载调试时间。

3、监理工程师和建设单位对下列工序进行验收4、端头加固盾构始发及接收前应做好端头加固工作，端头加固采用地面垂直注浆方式或洞内水平加固注浆方式，改良端头土体，提高端头强度，堵塞颗粒的间隙和地层的水，确保盾构机始发和到达的安全。

盾构施工工艺流程
《盾构施工工艺流程》
盾构是一种用于地下隧道施工的技术，其施工工艺流程经过精心设计和严格控制。

下面是一个典型的盾构施工工艺流程：
1. 前期准备
在盾构施工开始之前，必须进行充分的前期准备工作。

包括地质勘察、环境影响评估、设计方案确定等。

同时，还需要准备好施工所需的设备和材料。

2. 井口施工
首先，需要在地下挖掘一个井口，以便将盾构机和相关设备运送到地下。

井口施工通常包括地下开挖和井壁支护等。

3. 盾构机组装
将分解的盾构机运输到井口后，需要进行组装和调试。

这是一个关键的环节，需要保证盾构机的各个部件能够正常运转。

4. 盾构施工
一旦盾构机组装完毕，并通过了检验，就可以开始进行盾构施工了。

盾构机在地下钻进，同时将土壤从施工口输送到地面，并且利用支撑系统保证隧道的稳定。

5. 管道铺设
隧道开挖完成后，需要将管道铺设入隧道内，这通常是盾构施工的最后一步。

管道铺设必须符合相关标准和规范，以确保管
道的使用安全性。

6. 施工结束
一旦管道铺设完成，就可以进行相关的检验和试验工作。

如果一切顺利，就可以正式结束盾构施工。

以上就是盾构施工的典型工艺流程。

在整个施工过程中，需要高度重视安全、质量和环保，以确保施工的顺利进行。

同时，还要密切关注地质情况和环境变化，及时调整施工方案，确保施工的顺利进行。

盾构法施工工艺流程概述盾构法是一种用于施工地下隧道的现代化方法之一。

它可以在减小地面震动和噪声影响的同时，提高隧道施工的安全性、可靠性和效率。

本文将详细介绍盾构法施工的工艺流程，以帮助读者更好地了解盾构法的施工方法和特点。

工艺流程盾构法的工艺流程通常包括以下几个步骤：步骤一：洞口设置在进行盾构法隧道施工前，需要先进行洞口设置。

通常选用地面的平台或井口设置口，以方便将盾构机和材料等物品运入洞内。

在进行洞口设置时，需要注意选址、测量和设计以及环境保护等方面的问题。

步骤二：盾构机组装盾构机是盾构法施工中最重要的施工设备之一。

在进行盾构施工前，需要先对盾构机进行组装，包括主要设备和辅助设备的安装和调试，以确保其正常运行。

盾构机的各部件应按照要求进行连接和定位，各管路的安装和排列要合理。

步骤三：地面开挖地面开挖是盾构法隧道施工的第一步，也是最为基础的工作环节。

在地面开挖时，需要严格按照设计要求进行开挖，注意与周围环境的协调统一，避免对周围建筑物和地下设施产生不利影响。

同时也要注意排放采矿中的毒性气体和粉尘等有害物质，以免对施工场地和周围环境造成污染。

步骤四：成型壁件安装在地面开挖后，需要对隧道进行支护，避免隧道失稳和坍塌。

成型壁件是支护隧道的主要设备之一，它可以在盾构机前面成型，支撑隧道的开挖面。

在进行成型壁件安装时，需要注意壁面的质量和厚度，以及安装位置和角度，避免产生变形和裂缝。

步骤五：管片组装管片是盾构法隧道的主要建筑材料之一，可以将成型壁件组成完整的隧道结构。

管片通常由钢筋混凝土制成，具有较强的耐久性和承载能力。

在进行管片组装时，需要注意选料、质量、尺寸和连接方式等方面的问题，以确保管片结构的强度和稳定性。

步骤六：支架回收随着盾构机不断前进，成型壁件和管片仍需要进行支撑，避免隧道失稳。

支架是支撑隧道的主要设备之一，可以通过液压系统进行伸缩和旋转，适应不同的地形和环境。

在支架过程中，需要配合盾构机前进的速度，进行合理的操作和调节，避免支架崩塌和损坏。
