盾构法施工特点及工艺流程

盾构法施工主要施工步骤为：
1．在盾构法隧道的起始端和终结端各建一个工作井，城市地铁一般利用车站的端头作为始发或到达的工作井；
2．盾构在始发工作井内安装就位；
3．依靠盾构千斤顶推力(作用在工作井后壁或新拼装好的衬砌上)将盾构从始发工作井的墙壁开孔处推出；
4．盾构在地层中沿着设计轴线推进，在推进的同时不断出土(泥)和安装衬砌管片；
5．及时向衬砌背后的空隙注浆，防止地层移动和固定衬砌环位置；
6．盾构进入到达工作井并被拆除，如施工需要，也可穿越工作井再向前推进。

盾构掘进由始发工作井始发来源到隧道贯通、盾构机进入到达工作井，一般经过始发、初始掘进、转换、正常掘进、到达掘进五个阶段。

盾构掘进控制的目的是确保开挖面稳定的同时，构筑隧道结构、维持隧道线形、及早填充盾尾空隙。

因此，开挖控制、一次衬砌、线形控制和注浆构成了盾构掘进控制"四要素"。

盾构法施工工艺流程盾构法是一种在地下进行隧道施工的工艺，具有高效、安全、环保等优点。

它适用于各种地质条件，并且可以减少对地上交通和城市建设的影响。

下面将会介绍一下盾构法的工艺流程。

首先，在施工前需要做好详细的工程准备工作。

这包括设计方案的制定、地质勘测、环境影响评价等。

根据勘测结果，确定隧道的进出口位置和线路走向，制定详细的施工方案。

接下来，进行现场的准备工作。

首先，需要进行土方开挖。

根据设计要求，采取合适的爆破与提土等方式，将地下土体开挖出来。

然后，进行地下水的处理。

盾构施工中，需要泥浆作为润滑剂，减少刀盘与土壤之间的摩擦。

因此，需要在施工现场建设好泥浆处理和循环系统。

然后，进行盾构机的拼装和调试。

盾构机由多个部件组成，需要现场进行安装和调试。

这包括刀盘、推进系统、管片安装系统等。

同时，还需要对控制系统进行调试，确保盾构机能够正常工作。

一切准备工作完成后，就可以开始盾构施工了。

首先，由盾构机的推进系统推进刀盘和螺旋输送机，开始挖掘隧道。

同时，通过喷射泥浆，保持土壤稳定，并将泥浆输送到地面进行处理。

盾构机的推进速度通常较慢，以确保施工的质量和安全。

隧道的挖掘完成后，需要进行管片的安装。

管片是一种混凝土预制构件，用来组成隧道的墙体和顶板。

管片通常由多个部分组成，需要在施工过程中逐个安装。

安装过程中，需要使用特殊的机械设备和吊装工具，确保管片的准确安装。

最后，完成施工后，还需要进行隧道的验收和检测。

对隧道的结构、环境和安全进行全面检查。

如果发现问题，及时进行修复和改进。

隧道验收合格后，可以进行通车和使用。

总的来说，盾构法的施工工艺流程包括工程准备、现场准备、盾构机拼装和调试、盾构施工、管片安装和隧道验收等步骤。

每个步骤都需要细致的计划和管理，确保施工的质量和进度。

通过合理的工艺流程，可以确保盾构施工的高效、安全、环保。

盾构法施工工艺流程盾构法是一种现代化的地下隧道施工方法，它以其高效、安全、环保等优点，被广泛应用于城市地铁、交通隧道等工程建设中。

盾构法施工工艺流程的合理性和严谨性直接影响着工程的质量和进度。

下面将详细介绍盾构法施工工艺流程的主要步骤。

首先，盾构法施工的第一步是现场准备工作。

在这一阶段，施工人员需要对施工现场进行勘察和测量，确定隧道的位置、长度和深度等参数，同时还需要进行地质勘探，了解地层情况，为后续的施工工作提供必要的数据支持。

接下来是盾构机的安装和调试。

盾构机是盾构法施工的核心设备，它的安装和调试工作至关重要。

在安装过程中，施工人员需要严格按照设备厂家提供的安装说明进行操作，确保设备安装牢固、稳定。

在调试阶段，需要对盾构机的各项功能进行检查和测试，确保设备能够正常运行。

然后是盾构机的掘进施工。

在进行盾构机掘进施工时，需要根据地质勘探数据和现场地层情况，合理确定掘进参数，包括推进速度、土压平衡、注浆压力等。

同时，还需要对盾构机进行实时监测，及时调整施工参数，确保施工的安全和高效。

在盾构机掘进的同时，还需要进行地质灾害防治和支护工作。

地质灾害是盾构法施工中常见的风险之一，为了保障施工安全，需要对地质灾害进行监测和预警，并采取相应的防治措施。

同时，还需要对隧道进行支护，包括初期支护和二次衬砌，确保隧道结构的稳定和安全。

最后是隧道的内部装修和设备安装。

在盾构法施工完成后，需要对隧道进行内部装修和设备安装工作，包括路基、排水系统、通风系统等。

这一阶段的工作需要根据设计要求进行，确保隧道的功能完善和使用安全。

综上所述，盾构法施工工艺流程包括现场准备、盾构机安装调试、掘进施工、地质灾害防治和支护、隧道内部装修和设备安装等多个环节，每个环节都需要严格按照规范和要求进行操作，确保施工的质量和安全。

只有这样，才能保障工程的顺利进行和成功完工。

盾构法的工艺流程
《盾构法工艺流程》
盾构法是一种用于地下隧道工程的现代化施工方法，它通过机械化设备来完成地下隧道的开挖、支护和衬砌等工程。

盾构法的工艺流程主要包括以下几个步骤：
1. 现场勘察：在进行盾构法施工之前，首先需要对隧道的地质情况进行详细勘察和分析。

根据地质勘察结果，确定盾构施工的方案和施工参数。

2. 盾构机组装：在现场根据设计要求和施工方案组装盾构机。

盾构机通常包括推进装置、掘进头、导向系统和支护设备等组成部分。

3. 地下空间预处理：在盾构机施工前，需要进行地下空间的预处理工作，包括地下管线的调整、地表结构的加固和地下水位的降低等。

4. 盾构机推进：盾构机在组装完成后，通过液压推力和掘进头的旋转进行地下隧道的掘进作业。

同时，在掘进的过程中，盾构机内部还会进行泥浆循环和土屑输送等工作。

5. 支护衬砌：随着盾构机的推进，同时进行隧道的支护和衬砌工作。

这可以通过注浆、钢筋混凝土浇筑等方式来完成。

6. 隧道竣工: 当盾构机推进至设计的目标位置后，进行隧道内
部的清理和检查工作，确定隧道的质量和结构是否符合要求。

盾构法作为一种高效、节能、安全的地下工程施工方法，广泛应用于城市地铁、交通隧道、水利工程和市政基础设施等领域。

其工艺流程的合理性和有效性，对于保障地下工程施工的质量和进度具有重要意义。

第1篇一、盾构施工原理盾构施工是利用盾构机在地下进行隧道开挖、衬砌和防水等作业的一种施工方法。

盾构机由前端的刀盘、主体、后端的盾尾等部分组成。

在施工过程中，盾构机在土层中推进，同时将开挖的土体通过螺旋输送机运出地面，并在盾构机内部完成衬砌和防水作业。

二、盾构施工技术特点1. 高效：盾构施工可实现连续作业，大大缩短了隧道施工周期。

2. 环保：盾构施工在地下进行，对地表环境影响较小，且开挖的土体可进行再生利用。

3. 安全：盾构施工封闭作业，减少了施工过程中对周边环境和人员的安全隐患。

4. 质量稳定：盾构施工可实现隧道内径、断面尺寸等参数的精确控制，保证了隧道施工质量。

三、盾构施工流程1. 施工准备：主要包括盾构机设备安装、隧道地质勘察、施工方案编制等。

2. 盾构机始发：将盾构机安装于始发井内，并进行调试和试运行。

3. 盾构机掘进：盾构机在地下推进，开挖土体并通过螺旋输送机运出地面。

4. 衬砌和防水：在盾构机内部完成衬砌和防水作业，保证隧道结构的稳定性和耐久性。

5. 盾构机接收：盾构机到达接收井，完成隧道施工。

四、盾构施工质量控制1. 盾构机精度控制：确保盾构机在掘进过程中，隧道内径、断面尺寸等参数符合设计要求。

2. 土体改良：针对不同地质条件，采用相应的土体改良措施，提高盾构施工效率。

3. 盾构姿态控制：实时监测盾构姿态，及时调整掘进参数，确保隧道轴线偏差在允许范围内。

4. 盾构机运行监控：对盾构机运行状态进行实时监测，确保施工安全。

5. 防水措施：加强隧道防水措施，确保隧道结构防水性能。

总之，地铁隧道工程盾构施工技术在现代城市轨道交通建设中具有重要作用。

随着我国地铁建设的快速发展，盾构施工技术将不断优化，为我国城市轨道交通建设提供有力保障。

第2篇一、盾构施工原理盾构施工是一种在地下连续挖掘隧道的方法，其主要设备是盾构机。

盾构机由刀盘、支撑结构、推进系统、出土系统、注浆系统等组成。

在施工过程中，盾构机在地下挖掘隧道，同时进行衬砌的预制、运输、安装和注浆，形成隧道结构。

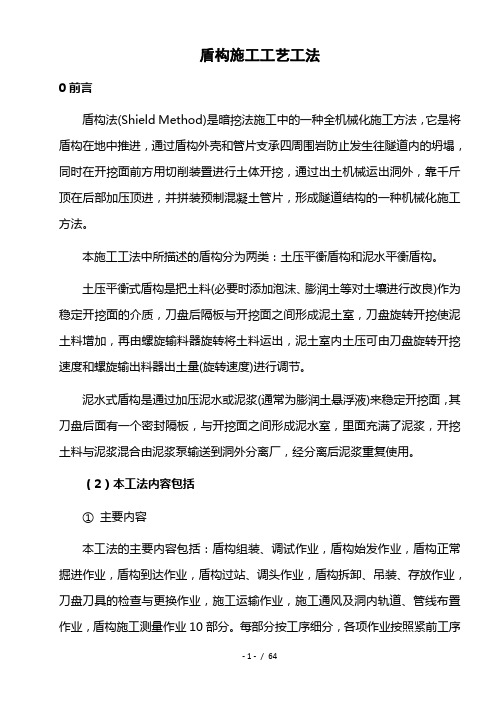

盾构施工工艺工法0前言盾构法(Shield Method)是暗挖法施工中的一种全机械化施工方法，它是将盾构在地中推进，通过盾构外壳和管片支承四周围岩防止发生往隧道内的坍塌，同时在开挖面前方用切削装置进行土体开挖，通过出土机械运出洞外，靠千斤顶在后部加压顶进，并拼装预制混凝土管片，形成隧道结构的一种机械化施工方法。

本施工工法中所描述的盾构分为两类：土压平衡盾构和泥水平衡盾构。

土压平衡式盾构是把土料(必要时添加泡沫、膨润土等对土壤进行改良)作为稳定开挖面的介质，刀盘后隔板与开挖面之间形成泥土室，刀盘旋转开挖使泥土料增加，再由螺旋输料器旋转将土料运出，泥土室内土压可由刀盘旋转开挖速度和螺旋输出料器出土量(旋转速度)进行调节。

泥水式盾构是通过加压泥水或泥浆(通常为膨润土悬浮液)来稳定开挖面，其刀盘后面有一个密封隔板，与开挖面之间形成泥水室，里面充满了泥浆，开挖土料与泥浆混合由泥浆泵输送到洞外分离厂，经分离后泥浆重复使用。

（2）本工法内容包括①主要内容本工法的主要内容包括：盾构组装、调试作业，盾构始发作业，盾构正常掘进作业，盾构到达作业，盾构过站、调头作业，盾构拆卸、吊装、存放作业，刀盘刀具的检查与更换作业，施工运输作业，施工通风及洞内轨道、管线布置作业，盾构施工测量作业10部分。

每部分按工序细分，各项作业按照紧前工序- 1 - / 64达到标准、适用条件、作业内容、作业流程及控制要点、作业组织、紧后工序等内容进行编制。

② 总体施工流程图盾构法隧道总体施工流程图见图1③ 盾构法隧道施工阶段划分及工作要点盾构法施工可分为：施工准备阶段、正常施工阶段和收尾阶段。

各阶段工作主要工作要点见表1。

1 盾构组装、调试作业图Ⅲ.1盾构法隧道总体施工流程图施工准备阶段 正常施工阶段 收尾阶段（1）紧前工序达到标准施工准备阶段完成,盾构施工临时设施建设完成，配套附属工程施工完成。

（2）作业内容盾构组装、调试作业内容包括：施工准备、后配套组装作业、主机组装作业、空载调试及验收作业。
