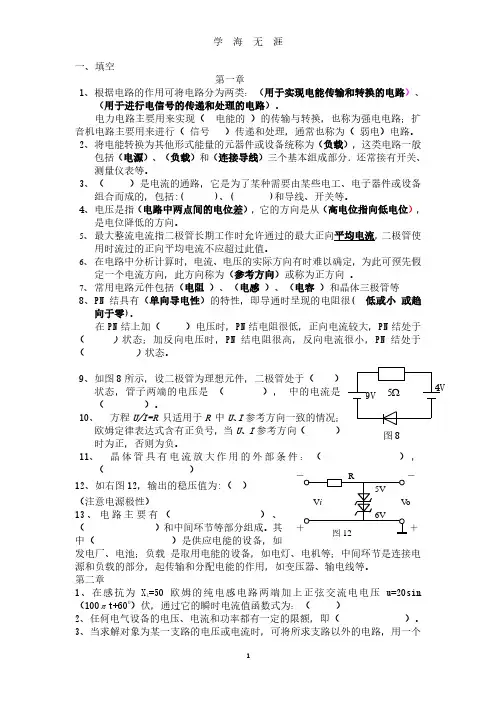

一、填空第一章1、根据电路的作用可将电路分为两类：（用于实现电能传输和转换的电路）、（用于进行电信号的传递和处理的电路）。
电力电路主要用来实现（ 电能的 ）的传输与转换，也称为强电电路；扩音机电路主要用来进行（ 信号 ）传递和处理，通常也称为（ 弱电）电路。
2、将电能转换为其他形式能量的元器件或设备统称为（负载），这类电路一般包括（电源）、（负载）和（连接导线）三个基本组成部分．还常接有开关、测量仪表等。
3、（ ）是电流的通路，它是为了某种需要由某些电工、电子器件或设备组合而成的，包括:( )、( )和导线、开关等。
4、电压是指（电路中两点间的电位差），它的方向是从（高电位指向低电位），是电位降低的方向。
5、 最大整流电流指二极管长期工作时允许通过的最大正向平均电流，二极管使用时流过的正向平均电流不应超过此值。
6、 在电路中分析计算时，电流、电压的实际方向有时难以确定，为此可预先假定一个电流方向，此方向称为（参考方向）或称为正方向 。
7、 常用电路元件包括（电阻 ）、（电感 ）、（电容 ）和晶体三极管等8、PN 结具有（单向导电性）的特性，即导通时呈现的电阻很( 低或小 或趋向于零)。
在PN 结上加（ ）电压时，PN 结电阻很低，正向电流较大，PN 结处于（ ）状态；加反向电压时，PN 结电阻很高，反向电流很小，PN 结处于（ ）状态。
9、如图8所示，设二极管为理想元件，二极管处于（ ）状态，管子两端的电压是 （ ）， 中的电流是 （ ）。
10、 方程U/I=R 只适用于R 中U 、I 参考方向一致的情况；欧姆定律表达式含有正负号，当U 、I 参考方向（ ）时为正，否则为负。
11、 晶体管具有电流放大作用的外部条件：（ ），（ ）12、如右图12，输出的稳压值为:（ ）（注意电源极性）13、电路主要有（ ）、（ ）和中间环节等部分组成。
其中（ ）是供应电能的设备，如发电厂、电池；负载 是取用电能的设备，如电灯、电机等；中间环节是连接电源和负载的部分，起传输和分配电能的作用，如变压器、输电线等。

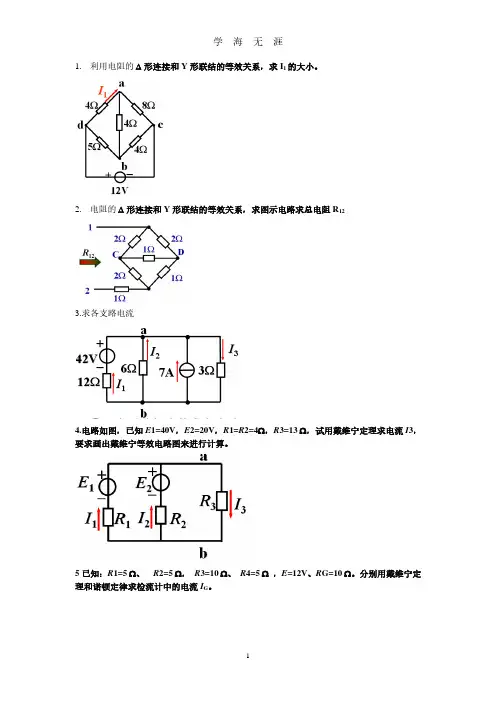

1.利用电阻的∆形连接和Y形联结的等效关系，求I1的大小。
2.电阻的∆形连接和Y形联结的等效关系，求图示电路求总电阻R123.求各支路电流4.电路如图，已知E1=40V，E2=20V，R1=R2=4Ω，R3=13 Ω，试用戴维宁定理求电流I3，要求画出戴维宁等效电路图来进行计算。
5已知：R1=5 Ω、R2=5 Ω，R3=10 Ω、R4=5 Ω，E=12V、R G=10 Ω。
分别用戴维宁定理和诺顿定律求检流计中的电流I G。
6.已知)A 30 (314sin 2.7 12 1︒+=t i ，)A 60 (314sin 211 2︒−=t i ，分别用极坐标式和三角式表示这两个正弦量，并求，i i i 21+=及其有效值大小 7.一只L =20mH 的电感线圈，通以)A 30sin(31425︒−=t i 的电流，求(1)感抗XL ;(2)线圈两端的电压u ;(3)有功功率和无功功率。
8.在RLC 串联交流电路中，已知: F 40μ127m H,,Ω30===C L R ，，求:(1)电流的有效值I 与瞬时值 i ;(2) 各部分电压的有效值与瞬时值；(3) 作相量图；(4)有功功率P 、无功功率Q 和视在功率S 。
9.有两个阻抗，他们串联在的电源上，求并做相量图。
如果这两个阻抗并联，情况又如何？ 10.已知，，，，，求11.下图电路中已知：I 1=10A 、U AB =100V ，求：总电压表和总电流表 的读数。
12.已知U=200V ，R=X L ，开关闭合前，I=I 2=10A ，开关闭合后，u 、i 同相。
求：I ，R ，X L ，X C。
13.一感性负载,其功率P=10kW, cosφ=0.6，接在电压U=220V , ƒ=50Hz的电源上。
如果将功率因数提高到cosφ=0.95，需要并多大的电容C,求并C前后的线路的电流。
14.一星形联结的三相电路，电源电压对称。
设电源线电压，15.负载为电灯组，若R A=R B= R C= 5Ω，求线电流及中性线电流I N;若R A=5 Ω,R B=10 Ω, R C=20 Ω,求线电流及中性线电流I N。
