（建筑施工工艺标准）建筑工程施工细部做法图例

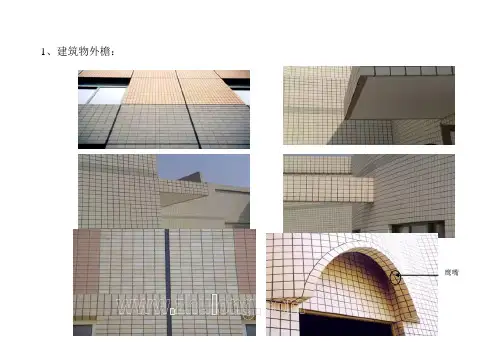

1、建筑物外檐：
1.1墙砖粘贴：
1.1.1排砖：
1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。
2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到壹致对称。（参见效果图）
1.1.2砖缝
砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。水平缝和竖缝相交点做成“×”字，勾缝表面应平整光滑。
1.2外檐挑沿滴水线做法：
1.2.1外檐面砖滴水做法
窗膀和旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm，旋脸做成锐角，形成鹰嘴。
做做法
1.2.2抹水泥滴水做法 15~20 腰檐、装饰线突出墙面宽度<60mm做鹰嘴；≥60mm做滴水线（槽）。滴水线（槽）宽、深各10mm。距檐边和窗膀的距离见图。
1.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm塑料分格条。
1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。塑料条转角处剪成“八”字对角. 室外
30
1.3散水做法：
20mm 20mm
1.3.1散水和外墙面断缝，打封闭胶或灌沥青砂。断缝宽度壹致，胶面平整、光滑。断缝宽度：20mm。
1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。
1.3.3室外台阶、坡道、散水等部位，应和建筑物主体断开设缝，缝应宽窄壹致、顺直，缝中填柔性材料。
坡道
缝中填柔性材料 80 1.4沉降观测点做法：
1.4.1设置位置：结构墙柱、变形缝俩端及建筑物转角处，每隔8~12m均匀设置壹个。
1.4.2沉降标牌设置：统壹采用建工总承包X公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜.。
天津
建工总包 NO：X 1.5铝板幕墙做法及要求：
1.5.1胶缝平、顺、直宽窄壹致按结构实际尺寸进行排版，不允许出现小于1/2板宽的铝板进行饰面。
1、建筑物外檐：
鹰嘴 1.1墙砖粘贴：
1.1.1排砖：
1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。
2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。（参看
1.1.2砖缝
砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。水平缝与竖缝相交点做成“×”字，勾缝表面应平整光滑。
1.2外檐挑沿滴水线做法：
1.2.1外檐面砖滴水做法
窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm，旋脸做成锐角，形成鹰嘴。
做
做法

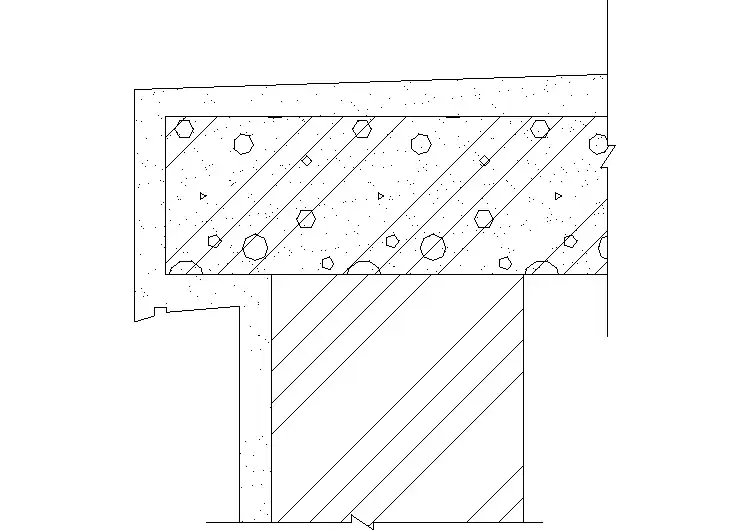

1.2.2抹水泥滴水做法 腰檐、装饰线突出墙面宽度<60mm做鹰嘴；≥60mm做滴水线（槽）。滴水线（槽）宽、深各10mm。距檐边和窗膀的距离见图。
室内 室外
旋脸 20
30 15~20 1.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm塑料分格条。
1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。塑料条转角处剪成“八”字对角.
1.3散水做法：
1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。断缝宽度一致，胶面平整、光滑。断缝宽度：20mm。
1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。
1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。
坡道 门口
缝中填柔性材料 20 150 80 1.4沉降观测点做法：
1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m均匀设置一个。
1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜.。
天津
建工总包 沉降观测点
（XX工程）
PVC外墙雨水槽（檐槽）落水系统安装图集
【PVC外墙雨水槽(檐槽)落水系统安装】
1、确定落水管位置，落水管宜布置在墙柱处，两根落水管的间距建议不超过12m。
2、画雨水槽导向线确保雨水槽向落水管方向倾斜呈1%的汇水坡度。先在屋檐上画一条水平线，参照水平线从雨水槽较高一段再画坡度为1%的直线作为向导线(雨水槽高度最好选在两根落水管的中心)。导向线距檐口上、下边缘不得小于2cm。见示意图1、2。 3、确定固定件(檐卡和挂钩)位置。首先确定连接位置，在距连接件两端口各50-100mm处加设固定件，其余部位固定件间距不超过600mm。
4、安装固定件(檐卡和挂钩)。按步骤3确定的固定件位置在导向线上逐点打孔，用膨胀螺栓固定雨水槽固定件。见示意图3。
5、连接雨水槽。雨水槽与连接件的连接除水斗采用粘接连接方式。在雨槽端部外表面和连接件接口部表面均匀地涂上PVC粘结剂，由边沿涂至卡子处，涂刷宽度约1.5-2cm，将雨槽端部插入连接件接口部的卡子处，使二者贴合均匀，轴线一致，保持一分钟左右，不得移动;见示意图4。 考虑到补偿雨槽的热胀冷缩引起长度变化，雨水槽与水斗采用搭接方式连接，不许粘接，雨水槽应伸入水斗10-20cm。为方便连接，可在雨水槽端面倒一坡口。
6、安装雨水槽。把连接完毕的一段雨水槽移至挂钩处，逐点卡在挂钩上，并检查挂钩是否到位。见示意图5.调整挂钩位置，确保檐口垂直面不超过雨水槽底部中心。
7、安装落水系统和水斗。水斗 和落水系统可以在雨水槽安装之前，也可以在雨水槽之后安装。按设计图纸安装落水管系统和水斗，管材与连接件(管件)直接采用粘接连接。
以上便是外墙雨水槽的安装全过程，另外您还可以参考《外墙雨水方管怎么安装<示意图>》一文。

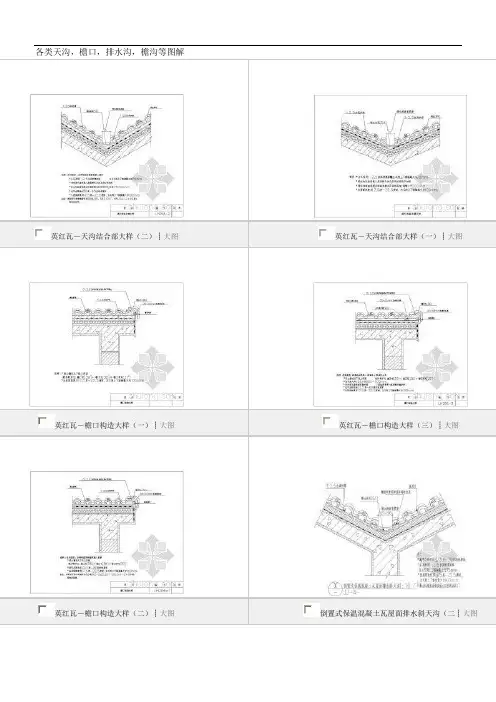

各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图 英红瓦－天沟结合部大样（一）┊大图
英红瓦－檐口构造大样（一）┊大图 英红瓦－檐口构造大样（三）┊大图
英红瓦－檐口构造大样（二）┊大图 倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面天沟（二）┊大图 倒置式保温混凝土瓦屋面檐沟（┊大图
倒置式保温混凝土瓦屋面排水斜天沟（一┊大图 倒置式保温混凝土瓦屋面天沟（一）┊大图
倒置式保温混凝土瓦屋面檐沟（30到6┊大图 钢结构天沟节点（一）┊大图
钢结构檐口节点（一）┊大图 钢结构檐口节点（二）┊大图
檐沟详图┊大图 檐口3┊大图
檐口4┊大图 檐口5┊大图
檐口详图┊大图 檐沟详图┊大图
屋面檐口详图┊大图 二十一种檐口大样┊大图
檐口大样（一）┊大图 檐口大样（二）┊大图
檐口大样（十三）┊大图 檐口大样（七）┊大图
檐口大样（三）┊大图 檐口大样（四）┊大图
檐口大样（五）┊大图 檐口大样（六）┊大图
檐口大样（十）┊大图 檐口大样（十一）┊大图
檐沟剖面详图┊大图 檐口剖面详图┊大图
檐口剖面详图2┊大图 别墅用檐口详图4┊大图
别墅用檐口详图8┊大图 别墅用檐口详图5┊大图
别墅用檐口详图10┊大图 别墅用檐口详图6┊大图
别墅用檐口详图2┊大图 别墅用檐口详图9┊大图
别墅用檐口详图7┊大图 别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图 八角楼屋顶檐口┊大图
屋面构造详图┊大图 屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图 挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图 挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图 天沟┊大图
天沟┊大图 天沟┊大图
