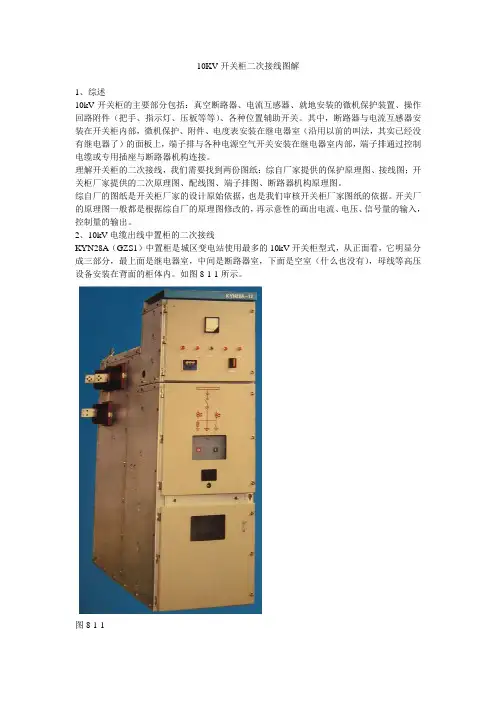

10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

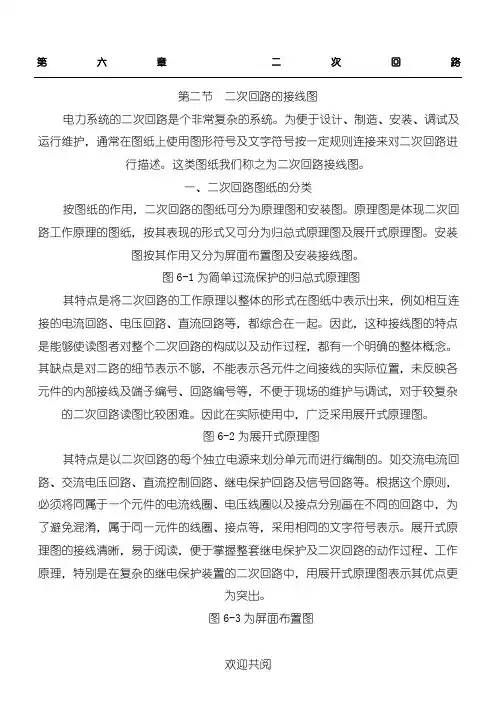

第六章二次回路第二节二次回路的接线图电力系统的二次回路是个非常复杂的系统。
为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述。
这类图纸我们称之为二次回路接线图。
一、二次回路图纸的分类了避免混淆，属于同一元件的线圈、接点等，采用相同的文字符号表示。
展开式原理图的接线清晰，易于阅读，便于掌握整套继电保护及二次回路的动作过程、工作原理，特别是在复杂的继电保护装置的二次回路中，用展开式原理图表示其优点更为突出。
图6-3为屏面布置图屏面布置图是加工制造屏柜和安装屏柜上设备的依据。
上面每个元件的排列、布置，系根据运行操作的合理性，并考虑维护运行和施工的方便来确定的，因此应按一定比例进行绘制，并标注尺寸。
图6-4为安装接线图明了屏柜上各个元件的代表符号、顺序号，以及每个元件引出端子之间的连接情况，它是一种指导屏柜上配线工作的图纸。
为了配线方便，在安装接线图中对各元件和端子排都采用相对编号法进行编号，用以说明这些元件间的相互连接关系。
二、二次回路的读图方法二次回路图的逻辑性很强，在绘制时遵循一定的规律，读图时如能按此规律就很容易读懂。
尤其是对比较复杂的继电保护装置的二次回路图纸，每个回路有数十甚至上百各元件组成，把这些元件按一定的逻辑及标准符号用线连接起来，回路是很复杂的。
（二）回路编号法1、回路编号原则凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行编号。
某些在屏顶上的设备与屏内设备的连接，也要经过端子排，此时屏顶设备可看作是屏外设备，在其连接线上同样按回路编号原则给以相应的标号。
换句话说，就是不在一起（一面屏或一个箱内）的二次设备之间的连接线就应使用回路编号。
2、回路编号作用在二次回路图里面，用得最多的就是展开式原理图，在展开式原理图中的回路编号和安装接线图端子排上电缆芯的编号是一一对应的，这样看到端子排上的一个编号就可以在展开图上找到对应这一编号的回路；同样，看到展开图上的某一回路，可以根据这一编号找到其连接在端子排上的各个点，从而为二次回路的检修、维护提供极大的方便。
电气控制柜二次回路布线工艺图解导读二次回路是任何电气设备必不可少的重要组成部分，二次回路的电气性能好坏直接影响到整台电气设备的性能和可靠性、安全性。
来源：电工电气学习如有侵权，请联系删除二次回路是任何电气设备必不可少的重要组成部分，二次回路的电气性能好坏直接影响到整台电气设备的性能和可靠性、安全性。
同时，其二次元件的装配、标号，导线的选择、敷设以及排列组合等项目，构成二次回路布线工艺的重要内容。
二次布线工艺水平的高低将对产品质量产生直接的影响。
过去企业只注重产品的结构性设计及电气性能的改进，而忽视了二次布线工作，造成了二次回路布线工艺落后，方法陈旧。
在新的形势下，原来的二次布线工艺已远不能适应新产品开发以及市场发展的需要。
因此，采用新工艺、新技术，使用合适的新型电气附件等，已成为十分迫切的问题。
基本要求1、按图施工、连线正确。
2、二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平竖直，配置坚牢，层次分明，整齐美观。
3、采用线束布线时固定线束应横平竖直布置并应捆扎和固定，捆扎间距不宜大于100mm，水平线束固定间距不宜大于300mm，垂直线束固定间距不宜大于400mm。
4、同一列器件的线号读向尽量保持一致。
惯例为从左到右，从下到上，从内到外。
5、二次线截面积要求：单股导线不小于1.5mm2，多股导线不小于1.0mm2，弱电回路不小于0.5mm2，电流回路不小于2.5mm2，保护接地线不小于2.5mm2；6、所有二次回路连接导线中间不应有接头，连接头只能位于器件的接线端子或接线端子排上。
7、每个电器元件的接点最多允许接2根线。
每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可靠。
8、二次线应远离飞弧元件（指断路器、接触器等元件），并不得防碍电器的操作。
9、电流表与分流器的连线之间不得经过端子，其线长不得超过3米。
10、电流回路宜经过试验端子（作用可以不拆线直接测电流）接至测量仪表。
【掌中宝典】开关柜二次配线图解传递正能量分享人生智慧一、开关柜二次回路综述开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：微机综保厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综保厂家纸是开关柜厂家的设计原始依据。
开关柜厂的原理图一般都是根据微机保护的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
二、中置开关柜的二次接线KYN28A中置柜是城区变电站使用最多的10kV开关柜型式，由柜体和可抽出部件（中置式手车）两部分组成。
柜体分为手车室、主母线室，电缆室。
继电器仪表室。
如下图所示。
1.继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
2.手车（断路器室）中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
正常运行时，断路器手车在运行位置，断路器在合闸位置，二次线插头与插座联接；手动跳闸后，断路器在分闸状态、手车在运行位置；用专用摇把将断路器手车摇出，至试验位置，可以将二次插头拔下（手车在运行位置时拔不下来）；继续摇，手车退出断路器室，处于断开位置。
