UPS主机要求为：三进单出,双变换纯在线式,功率30KVA

UPS工程技术要求规范一、UPS设备要求：文中带有“☆”的条款为关键性条款，投标人对这些关键性条款的任何负偏离或不满足将导致其投标无效。

☆1、投标UPS产品必须具有投标产品必须具有国家CQC节能认证、TCL认证、CE认证等证书；投标产品厂家具有ISO9001质量体系认证证书。

☆2、投标人需提供UPS厂商出具的针对本项目的授权函原件及免费维保服务承诺书，未提供的将做废标处理。

UPS容量要求3、设备技术要求3．1系统整体要求☆本次招标1套UPS系统，由1台30KVA 在线式UPS主机UPS环境条件：在下列条件下，设备应能连续正常工作，并满足性能规范要求环境温度：工作温度：0~+40℃相对湿度：≤95%（25℃,无凝露）海拔高度：0~1500米3．2设备电气性能☆输入电压 380VAC –40%～+25%，输入频率 50±10Hz整流器输入指标：☆UPS输入功率因数>0.99，满载和半载时对电网辐射的电流谐波含量<5％，需提供泰尔认证测试报告。

整流器输出指标电压精度：±1％具有电池温度补偿功能和电池定期自动测试功能。

输出电压输出电压380VAC稳态精度：±1％输出频率 50Hz±0.1%, 输出频率应不发生突变频率跟踪范围：±0.5～±2Hz（±0.5～±3Hz可调）正常工作条件下100%的由逆变电源输出满载功率给负载使用。

输出波形为连续的正弦波，波形失真度：线性负载≤3％非线性负载≤5％输出电流峰值系数（UPS所允许的最大非正弦波峰值电流与输出电流有效值之比）≥3：1 ☆负载功率因数≥0.9（滞后）☆50%以上时＞96%，25%以上时＞95%☆过载能力：110%1小时，125%10分钟，150%1分钟，＞150%200毫秒三相负载不平衡度：100%时，三相输出电压不平衡度满足：＜±1％（平衡负载）＜±3％（100％不平衡负载）输出电压相位偏差：在100%不平衡整流性负载时，三相输出电压相位差≤1°。

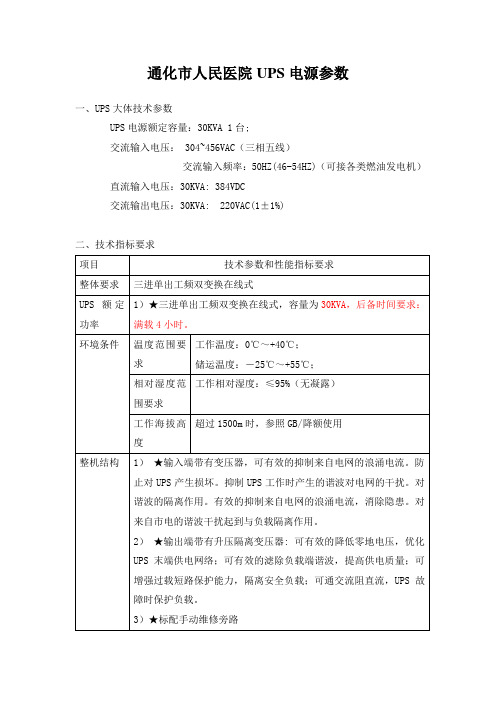

通化市人民医院UPS电源参数
一、UPS大体技术参数
UPS电源额定容量：30KVA 1台;
交流输入电压： 304~456VAC（三相五线）
交流输入频率：50HZ(46-54HZ)（可接各类燃油发电机）直流输入电压：30KVA: 384VDC
交流输出电压：30KVA: 220VAC(1±1%)
二、技术指标要求
项目技术参数和性能指标要求
整体要求三进单出工频双变换在线式
UPS额定功率1）★三进单出工频双变换在线式，容量为30KVA，后备时间要求：满载4小时。

环境条件温度范围要
求工作温度：0℃～+40℃；
储运温度：－25℃～+55℃；
相对湿度范
围要求
工作相对湿度：≤95%（无凝露）
工作海拔高
度
超过1500m时，参照GB/降额使用
整机结构1）★输入端带有变压器，可有效的抑制来自电网的浪涌电流。

防止对UPS产生损坏。

抑制UPS工作时产生的谐波对电网的干扰。

对
谐波的隔离作用。

有效的抑制来自电网的浪涌电流，消除隐患。

对
来自市电的谐波干扰起到与负载隔离作用。

2）★输出端带有升压隔离变压器: 可有效的降低零地电压，优化
UPS末端供电网络；可有效的滤除负载端谐波，提高供电质量；可
增强过载短路保护能力，隔离安全负载；可通交流阻直流，UPS故
障时保护负载。

3）★标配手动维修旁路。

货物名称技术参数及性能（配置）要求三进单出10KVA 工频UPS 一、UPS主机部分1、三进单出10KVA，双变换纯在线式工频机；2、输出标配具有隔离变压器，具有极强的抗负载冲击能力，负载的启动能力强；3、配置SNMP网络适配器，配合UPS智能监控软件，让用户对UPS的运行情况了如指掌；4、市电输入电压范围：285～475VAC，市电输入频率范围40～65HZ，输出电压精度220V±1%；5、UPS选择键是多功能键：正常工作时，LCD显示输出电压；若按此键，则背光灯亮，逐次显示输入电压、输入频率、输出功率、直流电压、UPS工作状态等，在电池逆变状态时，按此键两秒可以消除蜂鸣器间歇叫声，但电池欠压等告警声不消除（警示电池输出即将中断）。

另外还有历史记录功能，按选择键5秒，可以进入历史记录信息栏，可以了解市电掉电次数、电池深度放电次数、过载次数等，大大方便了UPS的查询及维护管理；6、完善的整机保护功能；电池欠压保护、过载保护、短路保护、过温保护、输出过压保护；7、响应国家节能要求，要求产品获得“中国节能产品认证”，提供型号附录表，提供证书复印件；8、响应国家环保要求，产品获得“绿色之星证书”，提供证书复印件；9、产品生产厂家获得“国家级重点高新技术企业”、“中国驰名商标”，提供证书复印件；10、生产厂家为上市公司且注册资金大于2亿元，提供营业执照复印件；11、投标产品品牌要求为2014年度CCID市场调查报告中市场占有率前四品牌，提供调查报告，并加盖厂家公章；12、产品技术参数需提供产品彩页，并加盖厂家公章；13、生产厂家获得2012年-2013年度省级守合同重信用企业；14、生产厂家具有安全生产许可证和机电设备安装工程专业承包三级以上（含三级）资质。

二、蓄电池及电池柜三、其他商务条款1.要求提供生产厂家对本项目的投标授权书，供货证明书、售后服务承诺书原件。

2.要求整套设备免费保修3年；3、生产厂家设有统一的800和400免费维修电话，确保24小时随时响应；。

Eaton 9SX 15-20KPM(CH)系列在线式UPS2019伊顿(EATON)公司保留所有权利本手册内所包含的所有内容属于伊顿所有，未经许可，不得复制（或摘录）。

我们已经尽一切努力确保手册内信息的正确性，但出现错误或遗漏是难免的，对此我们不负任何责任，并保留对设计进行修改的权利。

操作安全1. 在使用本产品前，请仔细阅读“安全注意事项”，以确保正确和安全的使用。

并请妥善保存此手册。

2. 操作时，请注意所有警示标记，并按要求进行操作。

3. 避免在阳光直接照射、雨淋或在潮湿的环境使用本设备。

4. 请勿安装在靠近热源区域，或有电暖炉、热炉等类似设备的附近。

5. 放置UPS时，在其四周要保留安全距离，保证通风。

安装时，请参照此手册。

6. 清洁时，请使用干燥的物品进行擦拭。

7. 若遇火警，请正确使用干粉灭火器进行灭火。

勿使用液体灭火器，以免触电。

电气安全1. 上电前，请确认已正确接地，并检查所有接线和电池极性的连接正确。

2. 当UPS需要移动或重新接线时，应将交流输入电源断开，并保证UPS完全关机，否则输出端仍可能带电，有触电的危险。

3. 请使用本公司指定的附加装置和附件。

4. 为了符合EMC的要求，UPS的输出线长度应在10米以内。

电池安全1. 电池的寿命随环境温度的升高而缩短，定期更换电池可保证UPS工作正常，并保证足够的后备时间。

2. 蓄电池的维护必须由具备蓄电池专业知识的人员来进行。

3. 更换蓄电池，其类型、型号与数量均应与原电池保持一致。

4. 蓄电池存在电击危险和短路电流危险，为避免触电伤人事故，在更换电池时，请遵守下列警告：A. 请勿佩带手表、戒指或类似金属物体；B. 使用绝缘的工具；C. 穿戴橡胶鞋和绝缘手套；D. 请勿将金属工具或类似的金属零件放在电池上；E. 在拆电池连接端子前，必须先断开连接在电池上的负载。

5. 请勿将蓄电池暴露于火中，以免引起爆炸，危及人身安全。

6. 非专业人士请勿打开或损毁蓄电池，因为电池中的电解液含有强酸等危险物质，会对皮肤和眼睛造成伤害。

U P S 不断电电源供给器智能在线网络保护不断电系统3KVA/6KVA/10KVA/12KVA/15KVA/20KVA/30KVA■产品使用手册■1. 导论------------------------------------------------------------------------------------------------22. 重要安全指示-----------------------------------------------------------------------------------23. UPS介绍------------------------------------------------------------------------------------------34. 产品介绍------------------------------------------------------------------------------------------55. 安装------------------------------------------------------------------------------------------------66. 操作说明-----------------------------------------------------------------------------------------87. 监控软件选配及计算机接口端口--------------------------------------------------------98. 保养及保存方法------------------------------------------------------------------------------109. 异常状况排除---------------------------------------------------------------------------------1110. 附录A 规格---------------------------------------------------------------------------------15在线式不断电系统电源供应器(UPS)提供一个连续且稳定的电源给需要保护的设备使用，使您的设备免于遭受下列电源的困扰。

UPS电源设备技术要求一、单机UPS技术要求设备选用国内知名品牌，投标人应具有良好的企业AAA信用等级评价，信息安全管理体系认证证书，投标人必须提供泰尔认证及检测报告作证，证明其满足以下关键技术指标要求（标注下划线为关键技术指标）。

（1）输入指标：容量：50KVA （工频在线式，三进三出）输入电压可变范围：±20%；输入频率： 50Hz±10%；电流谐波含量：＜10%；功率因数：0.9；（2）输出指标：稳压精度：＜±1％；电压瞬变范围：±3%；瞬变恢复时间：20ms；输出功率因数：0.8(滞后)输出频率精度(电池逆变工作方式)：50Hz±1%市电电池切换时间：0ms；旁路逆变切换时间(逆变器故障切换时)：＜1ms输出电压不平衡度：＜2%；输出电压相位偏差(平衡线性负载)：0°（3）具有输出隔离变压器，整机工作效率≥85%（4）过载能力输出为额定容量的125%：10min；输出为额定容量的150%：1min(5)并机负载电流不均衡度：≤5％；并机空载环流：≤5A（6）全数字触摸屏大屏幕LCD中文显示（320×240点阵），UPS工作模拟流程图显示界面为汉化的人机对话界面，具有清晰明了，易于操作的特点。

显示屏内有很大的存储容量，能在掉电后保存最后500次UPS运行参数。

（7）ECO工作模式：能提高系统效率。

如果负载对电源的质量要求不是很高（如用户设备允许断电＜20ms），而对系统的效率要求较高时，可将系统工作设置在“ECO工作方式”。

具有ECO紧急开关功能按钮按下，UPS会立即封锁输出电压。

（7）保护性能①输出短路保护输出短路时，UPS应立即自动关闭输出，同时发出声光告警。

故障排除后，设备应自动恢复工作。

所有UPS均必须标准内置手动维修旁路开关，保证UPS可以进行不停电检修。

②输出过载保护输出负载超过UPS额定负载时，应发出声光告警；超出过载能力时，应转旁路供电。

1)UPS主机要求为：三进单出，双变换纯在线式，功率30KVA可并机型，不接受采用并机柜并联技术，要求标准内置输出隔离变压器及防雷器。

（1）★要求所投UPS品牌为国内外知名品牌。

投标方所提供的产品，必须是技术和工艺成熟先进，并有多套同类产品已投产、经过多年连续运行、经实践检验已证明是成熟可靠的优质产品；要求所投UPS品牌为国内外知名品牌，2017年度CCID关于UPS大功率市场品牌结构排名前三名，并在报价时提供相关证明文件。

提供国家级企业技术中心认定证明和国家认定的两化融合管理体系评定证书、提供军工四证（武器装备质量管理体系认证证书、武器装备科研生产许可证、三级保密资格单位证书、装备承制单位注册证书）。

2)★要求产品获得中国节能产品认证证书，必须提供证书；所投标产品必须要在最新一期节能产品采购清单里，并提供相关证明。

3)★产品具有绿色之星产品认证、必须提供证书；所投标产品必须要在最新一期节能产品采购清单里，并提供相关证明。

4)★在报价时提供UPS泰尔认证、ISO9001、ISO14001及职业健康管理体系认证等证书（四样缺一不可）。

5)★要求提供生产厂家对本项目的投标授权书，供货证明书、售后服务承诺书。

参数及功能要求1）★输入电压范围：市电输入电压380V±25％，直流电压为：348V。

2）★具备无主从自适应并联功能，可多台扩容并联或N+1并联冗余。

要求并联技术必须是厂家自由专利的并联技术（需提供相关的证书或证明文件）3）整流输入频率范围：40～70Hz。

4）输出电压范围：220±1%（市电正常，自动同步跟踪；市电失败，本机50±0.2％。

5）★UPS应具有软启动性能。

6）★负载功率因素（带载能力）≥0.8，过载能力：125％满载时维持10分钟，150％满载时维持1分钟。

7）UPS整机效率应不小于92％。

8）★具备直流冷启动功能及来电自启动功能。

9）★UPS主机内部标配有手动旁路功能，在进行手动维护旁路操作时负载不会断电。

UPS电源系统技术规范书UPS电源系统技术规范书概述：本技术规范书规定了UPS电源系统的选型、技术和服务要求。

UPS及相关产品应通过XXX检验合格或国际相关行业质量监督部门检测认证。

UPS产品技术性能和质量指标应达到国际先进水平，并具有高效节能、绿色环保特性。

UPS产品应符合通信机房建筑承重要求，在安装调试、操作使用、维护保养等方面应简便易行。

UPS电源系统需适用如下标准要求：《国家A级机房标准》、YDN023-1996《通信电源和集中监控系统技术要求》、电网综1997（472）号文《通信电源、机房空调集中监控管理系统暂行规定》、电网交1999(625)号文《XXX（站）电源、空调及环境集中监控管理系统前端智能设备通讯协议》。

技术要求：1.UPS电源系统的容量要求：UPS电源容量为30KVA、40KVA的UPS电源系统。

每台UPS电源后备电池组时间为60分钟。

2.UPS电源系统的物理性能：1) 环境要求：工作温度：环境温度：5℃~40℃；相对湿度≤93%，无凝露。

满足北京地区的抗震要求。

贮存运输环境及机械条件：温度：－25℃~＋55℃(不含电池)；振动、冲击条件应符合GB/T －93中5.3.2规定。

2) 外观、结构：产品表面不应有明显的凹痕、划伤、裂缝、变形等现象，表面涂覆层不应起泡、龟裂和脱落，金属零件不应有锈蚀及其他机械损伤。

开关操作应方便、灵活可靠。

零部件紧固无松动。

说明功能的文字符号及功能显示应清晰端正，并应符合有关标准的规定。

本项目地面承重500kg，供货方应考虑设备的承重要求。

3.UPS电源系统的主要技术特点：1) UPS主机必须为在线式双变换结构，确保电源的输出质量；输出端配置输出隔离变压器。

2) XXX主机采用IGBT数字整流技术并具有无功功率补偿设计。

3) XXX主机须能并机运行，并机负荷不均衡度<5%。

进出线方式为下进线下出线，XXX满足上述要求所需增加的配件及其费用需列出。
