UPS输出功率因数问题

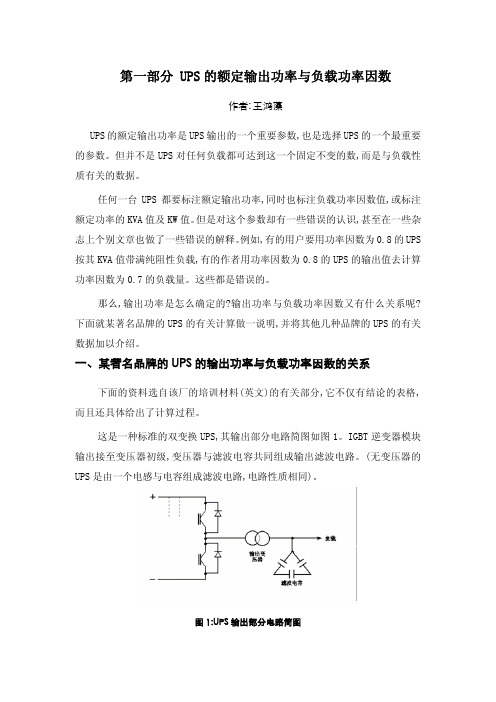

第一部分 UPS的额定输出功率与负载功率因数作者:王鸿藻UPS的额定输出功率是UPS输出的一个重要参数,也是选择UPS的一个最重要的参数。

但并不是UPS对任何负载都可达到这一个固定不变的数,而是与负载性质有关的数据。

任何一台UPS都要标注额定输出功率,同时也标注负载功率因数值,或标注额定功率的KVA值及KW值。

但是对这个参数却有一些错误的认识,甚至在一些杂志上个别文章也做了一些错误的解释。

例如,有的用户要用功率因数为0.8的UPS 按其KVA值带满纯阻性负载,有的作者用功率因数为0.8的UPS的输出值去计算功率因数为0.7的负载量。

这些都是错误的。

那么,输出功率是怎么确定的?输出功率与负载功率因数又有什么关系呢?下面就某著名品牌的UPS的有关计算做一说明,并将其他几种品牌的UPS的有关数据加以介绍。

一、某著名品牌的UPS的输出功率与负载功率因数的关系下面的资料选自该厂的培训材料(英文)的有关部分,它不仅有结论的表格,而且还具体给出了计算过程。

这是一种标准的双变换UPS,其输出部分电路简图如图1。

IGBT逆变器模块输出接至变压器初级,变压器与滤波电容共同组成输出滤波电路。

(无变压器的UPS是由一个电感与电容组成滤波电路,电路性质相同)。

图1:UPS输出部分电路简图现以一台三相输入/三相输出 60KVA COSΦ=0.8 额定电压为380V的UPS为例计算说明如下:输出功率S=60KVA 额定负载功率因数COSΦ=0.8 有功功率P=48KW 额=91A。

定负载电流IL滤波电容为2组3x65μF。

在正常电压工作情况下,电容除了滤掉高次谐波外,对于基波来讲它是一个固定的电容电路,在额定电压下,基波电容电流为27A。

也就是说不管负载电流是多少,也不管电流的性质如何,即便是空载,这个电流总是要由逆变器供给的。

这是一个固定的容性电流。

这是这个问题的关键,其简化等值电路(折算到输出电压)如图2:图2:等值电路图逆变器电流应是负载电流与电容电流之和。

ups的c项功率因数UPS是不间断电源(Uninterruptible Power Supply)的缩写，是一种用于保护电子设备的电源设备。

其C项功率因数是指UPS输出电流与输出视在功率的比值，也被称为功率因数校正系数。

本文将围绕UPS的C项功率因数展开，介绍其意义、计算方法和影响因素等内容。

一、C项功率因数的意义在UPS系统中，C项功率因数是衡量其电能利用效率和负载适应能力的重要参数。

它反映了UPS输出电流与输出视在功率的比例关系，能够直接影响到UPS的功率转换效率和负载容量。

C项功率因数越高，表示UPS在输出给定视在功率时，所需的实际电流越小，功率转换效率越高。

因此，C项功率因数的提高有助于提高UPS的能效和负载适应能力。

二、C项功率因数的计算方法C项功率因数的计算方法比较简单，可以通过以下公式进行计算：C项功率因数 = 有功功率 / 视在功率其中，有功功率指的是电源输出给负载的实际功率，视在功率则是有功功率与无功功率之和。

通过将实际功率与视在功率进行比较，可以得出C项功率因数的数值。

三、影响C项功率因数的因素1. 负载性质：不同的负载性质会对C项功率因数产生不同的影响。

例如，电感性负载会导致功率因数偏低，而电容性负载则会导致功率因数偏高。

因此，在选择UPS设备时，需要根据实际负载性质来确定合适的C项功率因数要求。

2. UPS设计：UPS设备的设计参数也会对C项功率因数产生影响。

例如，采用了高效的功率因数校正技术和优化的电路设计可以提高C项功率因数的数值，从而提高UPS的能效。

3. 负载功率：负载功率的大小也会对C项功率因数产生影响。

一般来说，当负载功率较低时，C项功率因数会偏低，而当负载功率接近额定功率时，C项功率因数会逐渐接近1。

四、C项功率因数的应用C项功率因数的提高可以改善UPS的能效和负载适应能力，因此在实际应用中具有重要意义。

首先，较高的C项功率因数能够减少系统的能耗，降低能源消耗和运行成本。

ups的c项功率因数摘要：1.UPS 的C 项功率因数的定义和意义2.UPS 的C 项功率因数的计算方法3.UPS 的C 项功率因数的影响因素4.UPS 的C 项功率因数的应用和优化正文：一、UPS 的C 项功率因数的定义和意义UPS（不间断电源）的C 项功率因数是指在不间断电源系统中，负载电流与电压之间的相位差的余弦值。

C 项功率因数是衡量UPS 系统能源利用效率和电气设备性能稳定性的一个重要参数，它的值越接近1，表示UPS 系统的能源利用效率越高，设备的性能稳定性越好。

二、UPS 的C 项功率因数的计算方法UPS 的C 项功率因数的计算公式为：CosΦ = P / (UI)，其中P 表示负载的有功功率，U 表示负载电压，I 表示负载电流。

根据这个公式，可以通过测量负载电压、电流和有功功率来计算UPS 的C 项功率因数。

三、UPS 的C 项功率因数的影响因素UPS 的C 项功率因数受多种因素影响，主要包括以下几个方面：1.负载类型：不同类型的负载对UPS 的C 项功率因数影响不同，感性负载的C 项功率因数通常较低，而阻性负载的C 项功率因数通常较高。

2.负载大小：负载越大，UPS 的C 项功率因数越低；负载越小，UPS 的C 项功率因数越高。

3.UPS 系统本身的性能：UPS 系统的设计、制造和性能参数等都会影响其C 项功率因数。

四、UPS 的C 项功率因数的应用和优化UPS 的C 项功率因数在实际应用中具有重要意义，通过优化UPS 的C 项功率因数，可以提高UPS 系统的能源利用效率，降低运行成本，提高设备性能稳定性。

具体的优化方法包括：1.选择合适的负载类型：根据实际应用需求，尽量选择阻性负载或调整负载类型，以提高UPS 的C 项功率因数。

2.合理配置UPS 系统：根据负载需求，合理选择UPS 的容量、功率因数等参数，以提高系统的整体性能。

3.采用先进的UPS 控制技术：通过采用数字控制、矢量控制等先进技术，可以有效提高UPS 的C 项功率因数，优化系统性能。

ups滞后功率因数UPS滞后功率因数是指UPS的输出功率因数小于1的情况。

功率因数是衡量电力设备效率的重要指标之一，它表示电流与电压之间的相位差，即功率的有效使用程度。

当UPS滞后功率因数小于1时，说明UPS输出的有功功率比其输入的视在功率要小，存在一定的功率损耗。

UPS滞后功率因数的产生主要是由于UPS内部的功率因数校正装置的限制。

在传统的UPS系统中，为了保证输出电压的稳定性和纹波的小，通常采用了双变换器结构，即先将交流电转换为直流电，再将直流电转换为交流电输出。

而在这个过程中，由于逆变器的输出电流波形是由直流电源的电流波形决定的，而直流电源的电流波形又受到电网电压的限制，因此逆变器的输出电流波形与电网电压之间会存在一定的相位差，从而导致UPS的滞后功率因数。

UPS滞后功率因数的存在会对电力系统造成一定的影响。

首先，它会导致UPS的输出功率减小，从而降低UPS的实际输出能力。

特别是在一些对功率需求较高的应用场合，如工业生产线、医疗设备等，如果UPS的滞后功率因数较大，可能无法满足设备的运行要求，甚至会导致设备停机或损坏。

UPS的滞后功率因数也会导致电网的负荷增加。

由于滞后功率因数小于1，说明UPS输出电流的相位落后于电压，也就是说，对于同样的有功功率，UPS输出的电流要比滞后功率因数为1的情况下的电流要大。

而电网的输电线路和变压器的额定容量是根据功率因数为1的情况下设计的，如果UPS的滞后功率因数较小，会导致电网的负荷增加，可能会引起电网的过载甚至故障。

为了解决UPS滞后功率因数的问题，可以采取以下措施。

首先，可以采用高效的逆变器设计，使其输出的电流与电压之间的相位差尽量小。

其次，可以采用功率因数校正装置，通过对输入电流进行补偿，将滞后功率因数调整到接近1的水平。

另外，也可以选择具有较大输出功率因数的UPS设备，如输出功率因数为0.9或更高的UPS，来提高UPS的输出功率。

UPS滞后功率因数是UPS输出功率因数小于1的情况，它会导致UPS 输出功率减小，增加电网的负荷，并对电力系统的稳定性产生一定的影响。

ups的c项功率因数UPS（不间断电源）系统在现代社会中被广泛应用于数据中心、通信、医疗等领域，为关键设备提供可靠的电源保障。

然而，UPS 系统在运行过程中会产生一定程度的无功功率，即C 项功率因数。

本文将详细介绍UPS 的C 项功率因数以及其对UPS 系统、电网和电气设备的影响，并探讨如何提高C 项功率因数以及这样做的好处。

首先，我们需要了解什么是UPS 的C 项功率因数。

C 项功率因数是指UPS 系统在运行过程中产生的无功功率与视在功率之比，通常用cosΦ表示。

当cosΦ接近1 时，表示UPS 系统的功率因数较高，电力损耗较少；而当cosΦ远小于1 时，表示UPS 系统的功率因数较低，电力损耗较大。

C 项功率因数对UPS 系统的影响是多方面的。

首先，较低的C 项功率因数会导致电力消耗增加，从而增加企业的运营成本。

其次，UPS 系统产生的无功功率会对电网造成不利影响，如引起电压波动、降低电网稳定性等。

最后，C 项功率因数低还会对电气设备产生影响，如导致设备过热、降低设备使用寿命等。

那么，如何提高UPS 的C 项功率因数呢？首先，选择高效率的UPS 系统是提高C 项功率因数的关键。

用户在选购UPS 系统时，应关注其效率指标，选择效率较高的产品。

其次，采用合适的电力补偿技术，如静态无功发生器、动态无功补偿装置等，可以有效地提高UPS 的C 项功率因数。

最后，定期对UPS 系统进行维护和检修，确保其正常运行，也是提高C 项功率因数的重要措施。

提高UPS 的C 项功率因数的好处是显而易见的。

首先，提高C 项功率因数可以降低电力消耗，从而为企业节省成本。

其次，减少UPS 系统对电网的影响，有助于保持电网的稳定性和可靠性。

最后，延长电气设备的使用寿命，降低设备维护成本。

总之，UPS 的C 项功率因数对系统性能和电气设备有很大影响。

ups恒功率计算公式
UPS（不间断电源）恒功率计算公式是用来计算UPS输出功率的一种数学公式。

通过这个公式，我们可以得到UPS在不同负载下的恒定输出功率，从而帮助我们选择合适的UPS设备。

在UPS恒功率计算公式中，主要涉及到三个参数：输入功率、输出功率和功率因数。

输入功率是指UPS所需输入的电力功率，它取决于负载的大小和UPS的效率。

输出功率是指UPS可以持续输出的功率，它是根据UPS的额定容量和功率因数来确定的。

功率因数是指负载对电力的利用效率，它是用来衡量负载对电力的有功功率和无功功率之间的比例关系。

根据UPS恒功率计算公式，我们可以得到如下计算公式：
输出功率 = 输入功率× 功率因数
在这个公式中，我们可以将输入功率和功率因数作为已知条件，通过计算得到UPS的输出功率。

这个计算公式的应用范围很广，可以用在各种需要UPS设备的场合，比如电脑、服务器、通信设备等。

但是需要注意的是，计算公式只是一种理论计算方法，实际使用中还需要考虑到一些实际因素，比如UPS设备的负载特性、电力供应的稳定性等。

所以在选择UPS设备时，除了使用计算公式进行初步估算之外，还需要结合实际情况进行综合考虑。

UPS设备在实际使用中还有一些其他的参数需要考虑，比如额定容量、电池容量、输入电压范围、输出电压范围等。

这些参数也是选择UPS设备时需要考虑的重要因素，可以根据实际需求进行选择。

UPS恒功率计算公式是选择UPS设备时的一个重要参考，通过这个公式可以得到UPS在不同负载下的恒定输出功率。

但是在使用时需要结合实际情况进行综合考虑，并且还需要考虑其他参数的影响，才能选择出最适合的UPS设备。

负载功率因数1. 负载功率因数被误称为“输出功率因数”UPS不能一对一地制造，也要事先根据当前用电器的形式和规模预先制造出一批或几批不同功率因数和功率规格的机器，以备市场现货销售。

预先制造出一批或几批UPS的根据就是负载功率因数。

当UPS的负载功率因数与负载的输入功率因数相等时，就称为完全匹配，UPS就可输出全部功率。

遇到不匹配负载时，就必须降额使用。

图2示出了UPS负载功率因数与负载输入功率因数的关系。

有的就误把UPS的负载功率因数称为UPS的输出功率因数。

这种误解的来源大概认为UPS既然有输入功率因数就一定有输出功率因数，这样一来UPS的性质就有两种，从输入看进去是一种性质，从输出看进去又是另一种性质，误解了电路性质的唯一性。

既然是UPS的输出功率因数，如前所述，如果UPS有输出100kVA的能力，那么应当在任何负载性质的条件下都可给出功率因数所指出的有功功率和无功功率。

比如被称为输出功率因数的数值为0.8时，在任何负载性质的条件下都可给出80kW的有功功率和60kvar的无功功率。

但实际上不是这样。

比如往往出现这种情况，当负载功率因数为0.8的100kVA UPS在带线性负载时，就会因过载而转旁路，这是其一；其二，当用功率因数表测量UPS输出端时发现，在带线性负载时其功率因数值为1，当带二极管整流滤波输入的IT负载时其功率因数值又是0.7，怎么也出不来0.8!实际上这两种情况测得的都是负载的功率因数，所谓输出功率因数0.8根本就不会出现，除非带输入功率因数为0.8的负载时，但那时测得的也仍然是负载的功率因数。

即，只要带负载测量，测得的就是负载的功率因数。

这样一来，只有不带负载时才可测得UPS的“输出功率因数”，这时有功功率P的输出电流IP=0，视在功率S的输出电流IS=0，尽管二者的电压UP 和US不为零，但根据式(1)(2)这个结果就是一个无理数。

功率因数表测试根本就测不出任何值。

也就是说所谓的“输出功率因数”没有任何操作性。

关于UPS“输出功率因数”的探讨2010-10-20 10:08出处：机房360作者：佚名【我要评论】 [导读]有一种错误的解读，认为 "UPS的输出功率因数越高越好"。

事实上，负载(输入)功率因数越低，则UPS带非线性负载的能力就越强，若UPS的输出能力能够做到从超前的-0.0到滞后的+0.0，那么这台UPS就可以带任何性质的负载了。

第 1 页几个需要澄清的概念第 2 页关于"高频机"ups的负载功率因数1几个需要澄清的概念在ups市场推广中，常有一些习惯性的不规范的技术用语，有些说法很容易引起用户的误解，更有甚者，还会在市场营销活动中将其变为不正当竞争的手段，因此有必要予以澄清。

1.1 关干kVA与kW国家标准GB/T7260.3(对应于国际标准IEC62040一3)关于UPS的容量标度有着明确的定义：(1)输出表观功率(或视在功率)(outputapparentpower):输出电压方均根值与输出电流方均根值之积(即有效值之积)。

(2)额定输出表观功率(「atedoutputapparentpower):制造厂商申明的，持续输出的表观功率(或视在功率)。

(3)额定输出有功功率(「atedoutputactivepower):制造厂商申明的输出有功功率。

由此可见，UPS产品的说明书或技术文件应该以kVA/kW进行标度，而不是以kVA/功率因数(PF)来标度。

1.2关干ups"输出功率因数"与"负载功率因数"对于电源系统来说，没有固定的输出功率因数，所谓的电源输出功率因数事实上是指用电负载的输入功率因数，或是一组负载所获得的合成功率因数;而负载的输入功率因数一旦在产品制造出来以后，便是相对固定的，或是随负载运行状态而变化的，例如UPS的输入功率因数在不同的负载率条件下就是一个变化的量值，而额定标度是指100%负载率下的输入功率因数值。

UPS设备中级题库答案一、填空题：1、UPS是一种不间断供电的交流电源设备。

2、UPS的三种工作模式是市电模式、电池模式、旁路模式。

3、UPS的三种工作模式是市电模式、电池模式、旁路模式。

4、UPS的三种工作模式是市电模式、电池模式、旁路模式。

5、UPS。

8、UPS/111215、16、且零线线径不得__小___1799.9995%18、目前，应用最为广泛的冗余供电方式有主备冗余供电方式和并联冗余方式。

19、UPS主机的安装应尽量缩短与电池柜和负载设备的距离，不能兼顾时，应尽量缩短与电池柜的距离。

20、为确保UPS电源能安全、可靠地执行市电交流旁路供电与逆变器供电的切换操作，要求UPS 的逆变器电源的输出频率和相位必须尽可能的与交流旁路的市电电源保持一致，即二者处于严格的锁相同步跟踪状态。

21、为确保UPS电源能安全、可靠地执行市电交流旁路供电与逆变器供电的切换操作，要求UPS 的逆变器电源的输出频率和相位必须尽可能的与交流旁路的市电电源保持一致，即二者处于严格的锁相同步跟踪状态。

22、一套设计完善的UPS并机冗余供电系统必需具备锁相同步调节功能、均流功能、选择性脱机“跳闸”功能、环流监控功能.。

23、一套设计完善的UPS并机冗余供电系统必需具备锁相同步调节功能、均流功能、选择性脱机“跳闸”功能、环流监控功能.。

24、2627、282930A、后备式UPSB、互动式UPSC、在线式UPSD、三种都是2、交流市电电源标称电压为380V时，通常情况下UPS输入端电压变动允许范围为（B）V。

A、332—408B、323—418C、320—4103、UPS在中国通信行业销售，要求通过的认证是（C、D）A、TUVB、ULC、信产部入网证D、泰尔认证4、有市电时，UPS工作正常，一停电就没有输出，可能原因有（A、C、D）A、没有开机，UPS工作于旁路状态B、市电不正常C、电池开关没有合D、电池的放电能力不行，需更换电池5、UPS正常工作在市电逆变状态，按关机键后，输出中断，最可能是（B）A、正常现象，因为人为关机B、旁路开关没有合，UPS应工作在旁路状态C、电池问题，不能提供能量A、整流和逆变B、旁路C、电池供电D、逆变13、在线式UPS一般为双变换结构，所谓双变换是指UPS正常工作时，电能经过了（A）两次变换后再供给负载。
