天津联通IVPN业务简介
VPN（Virtual Private Network）业务是针对集团用户的逻辑话路专用网智能业务，通过缩位拨号、专用编号计划等方式使企业、集团用户群内进行相互联系的业务。
中国联通IVPN（Integrated Virtual Private Network）综合虚拟专用网业务是两种网络VPN 业务的综合，可以同时在PSTN（Public Switched Telephone Network）和GSM（Global System for Mobile Communication）上运营。
综合智能平台统一处理PSTN和GSM 两种网络用户的呼叫，实现跨网络的虚拟专用网功能。
IVPN业务允许IVPN用户进行网内呼叫、网外呼叫、专用编号，并对集团、企业给予一定程度的话费优惠。
标签：联通；IVPN；业务简介
1 天津联通IVPN业务组网及主要网络实体功能简介
1.1 IVPN业务网络结构
天津联通IVPN业务网络结构图由以下几个模块组成：归属位置寄存器（HLR）、用户数据中心（SDC）、移动交换中心（MSC）、业务交换点（SSP）、业务控制点（SCP）、软交换（SS）等，如图所示：

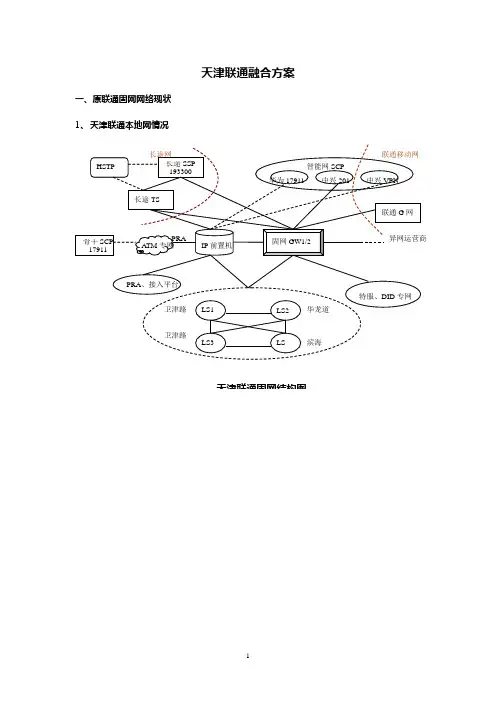

1.2 网络实体功能实现
●MSC/SSP：MSC/SSP 是通信网与智能网的连接点，可检测出智能业务请求并与SCP 通信。
MSC/SSP 一般具有呼叫控制功能CCF（Call Control Function）和业务交换功能SSF（Service Switching Function）。
在未设独立IP 的情况下，SSP 还应包括部分的专用资源功能SRF（Specialized Resource Function）。
呼叫控制功能用于接受客户呼叫，并完成呼叫建立、呼叫保持等基本接续功能。
业务交换功能业务交换功能用于接收和识别智能业务呼叫，并向SCP 报告；同时接受SCP 发送的控制命令的功能。
●HLR：HLR 是移动通信系统的中央数据库，存储着该HLR 控制的所有注册登记的移动用户的重要静态数据。
静态数据包括移动用户识别号码、访问功能、用户类别和补充业务功能等数据。
●SDC：借鉴移动网用户归属位置寄存器概念引入了固网HLR网元即SDC，该寄存器记录了用户对应的逻辑号码和物理号码，并提供两者之间的转换，同时还记录了用户的智能业务签约属性等信息。
●IP：IP 可协助完成智能业务的特殊资源功能。
通常具有各种语音功能，如语音合成、播放录音通知、接收双音多频拨号、进行语音识别。
IP 可以是一个独立的物理设备，也可以作为SSP 的一部分。
IP 接受SCP 的控制，执行SCP 业务逻辑所指定的操作。
●SCP：SCP是TELLIN 智能网的核心构件。
SCP 的主要功能是根据SSP 上报的呼叫事件启动相应的业务逻辑。
业务逻辑启动后，SCP 根据业务逻辑向SSP 发出呼叫控制指令，从而实现各种智能呼叫。
●SMP：SMP 作为IVPN 业务系统的管理中心，提供一整套业务运营管理手段，可以完成网络管理、业务管理以及业务接入管理功能。
SMP 系统软件包括两部分：主机软件部分提供系统级管理功能，如网络节点管理、业务加载管理、系统级数据管理、计费矩阵管理等；开放接口部分提供各智能业务的管理功能，如IVPN 业务管理、PPC（Pre-Paid Charging）业务管理等；提供开放的MML（Man Machine Language）命令接口，第三方可在此接口基础上开发管理系统。
2 业务触发方式介绍
业务触发方式是指采用何种方式使MSC（Mobile Switching Center）/SSP （ServiceSwitch Point）能够正确识别智能业务的呼叫，并将此呼叫上报至SCP （Service ControlPoint）。
IVPN 业务支持的业务触发方式有两种，GSM网侧采用签约信息触发，固网侧采用接入码触发。
下面分别介绍这两种触发过程：
●签约信息触发过程：
（1）用户开机或从一个MSC切换到另一个MSC时，MSC/SSP 从HLR获取用户的签约信息。
（2）用户发起呼叫，并且MSC/SSP 接收到用户的呼叫。
（3）MSC/SSP 根据签约信息获知该用户为智能业务用户，于是将用户的呼叫信息上报给SCP，即触发SCP上的IVPN 业务逻辑。
●接入码触发过程：
（1）用户发起呼叫（被叫号码前存在触发业务的接入码），并且SSP接收到用户的呼叫。
（2）SSP根据被叫号码中的接入码获知该用户为智能业务用户。
（3）SSP 将用户的呼叫信息上报给SCP，即触发SCP 上的IVPN业务逻辑。
3 典型呼叫的流程
3.1 传统固定电话做主叫呼叫群内小号流程
（1）传统固定电话用户通过拨打群内小号的方式进行呼叫。
（2）端局在被叫号码前插入上行接入码，送至汇接局或者软交换。
（3）汇接局或者软交换进行SDC查询。
（4）SDC查询到主叫用户签约IVPN业务，在被叫号码前插入下行接入码E0MN，下发给汇接局或者软交换。
（5）（如果是下发给软交換，软交换将查询SDC后的呼叫消息送至汇接局，）汇接局根据下行接入码触发IVPN业务将用户的呼叫消息上报给SCP。
（6）SCP根据IVPN业务逻辑进行处理，根据主叫号码查询对应的用户群，将被叫号码的群内小号翻译成真实的用户号码，下发给汇接局。
（7）由汇接局按照真实的被叫号码进行接续。
3.2 软交换用户做主叫呼叫群内小号流程（1）软交换用户通过拨打群内小号的方式进行呼叫。
（2）软交换在被叫号码前插入上行接入码。
（3）软交换进行SDC查询。
（4）SDC查询到主叫用户签约IVPN业务，在被叫号码前插入下行接入码E0MN，下发给软交换。
（5）软交换将查询SDC后的呼叫消息送至汇接局，汇接局根据下行接入码触发IVPN业务将用户的呼叫消息上报给SCP。
（6）SCP根据IVPN业务逻辑进行处理，根据主叫号码查询对应的用户群，将被叫号码的群内小号翻译成真实的用户号码，下发给汇接局。
（7）由汇接局按照真实的被叫号码进行接续
3.3 手机做主叫呼叫群内小号流程
（1）手机用户通过拨打群内小号的方式进行呼叫。
（2）MSC/SSP接收到用户的呼叫，根据从HLR 获取的用户签约信息获知此用户签约IVPN业务。
（3）MSC/SSP触发IVPN业务将用户的呼叫消息上报给SCP。
（4）SCP根据IVPN业务逻辑进行处理，根据主叫号码查询对应的用户群，将被叫号码的群内小号翻译成真实的用户号码，下发给汇接局。
（5）由汇接局按照真实的被叫号码进行接续。
4 IVPN业务的主要特征
●灵活的编号方案：企业或集团申请了IVPN业务后，可以根据集团（企业）的特点制定自己内部的短号码编号方案。
其目的是方便记忆和管理。
●短号码显示：当主叫用户和被叫用户同属于一个集团（网内呼叫）时，被叫的来电显示可以是主叫的短号码，也可以是主叫的真实号码。
●网内呼叫：网内呼叫指一个IVPN用户可以对同属于一个IVPN集团内的其它用户发出呼叫，IVPN用户在进行网内呼叫时既可以拨打被叫用户的短号码，也可以拨打被叫用户的真实号码。
●网外呼叫：网外呼叫是指一个IVPN用户向本IVPN集团以外的固定、移动用户发起的电话呼叫，IVPN集团可以通过权限设置允许或禁止IVPN用户拨打网外呼叫。
●集团封锁：在一定的情况下，运营商可以置此集团为封锁状态，此时集团内用户不能使用IVPN业务，但可进行普通的通话。
●集团话务员：IVPN集团内部设话务员提供电话号码查询、解答用户问题等服务；IVPN用户通过拨打管理接入号，接入管理流程，并在管理流程中选择呼叫话务员。
陈雷，中国联合网络通信有限公司天津市分公司，毕业于南开大学软件工程专业，研究生，工程师。
