电梯符号的常识

指示电梯运行状态
• 显示电梯上行或下行
• 显示电梯已到达楼层
电梯标识在电梯使用效率中的作用

提高乘客的通行效率
• 标识电梯的行驶方向
• 标识电梯的停靠楼层
• 标识电梯的开门方向
减少电梯拥堵现象
• 标识电梯的承载人数
• 标识电梯的优先使用楼层
• 标识电梯的禁止使用楼层
提高电梯的运行效率
• 标识电梯的开关门时间
• 采用国际通用的图形符号
• 图形符号与文字相结合
• 图形符号大小适中
文字规范
• 采用统一的字体和颜色
• 文字大小适中
• 文字排列整齐
04
电梯标识的材质与工艺选择
电梯标识的材质选择及特点
材质选择
特点
• 金属材质
• 金属材质具有较高的耐用性和耐磨性
• 非金属材质
• 非金属材质具有良好的耐腐蚀性和美观度
• 当标识内容发生变化时，及时更新
• 及时清理标识表面的污物
• 当标识材质老化时，及时更换
• 定期维护标识的照明设施
• 当标识工艺落后时，及时改进
05
电梯标识在不同场所的应用与
特点
住宅及办公楼电梯标识的应用与特点
应用
• 安全标识
• 操作标识
• 服务标识
特点
• 简洁明了
• 与建筑环境相协调
• 考虑不同人群的需求
电梯标识的基本内容及要求
基本内容
• 电梯名称
• 电梯型号
• 制造厂家
• 投入使用日期
要求
• 文字清晰易读
• 内容简洁明了
• 字体和颜色统一
电梯标识的安全警示及指示内容
安全警示内容

字符对照:INS—BOX:点检开关箱. ( )K:车厢呼叫开关KSW:工事运转开关1KS:底坑安全开关2KS:车厢安全开关1LS:下限安全开关2LS:上厢安全开关3LS:最下楼限制开关(DNLS) 4LS:最上楼限制开关(UPLS)5LS:最下楼强制停止开关(DN)6LS:最上楼强制停止开关(UP)7LS:最下楼强制减速开关(DN)8LS:最上楼强制减速开关(UP)11LS:着床极限开关(LU)12LS:着床极限开关(LD)13LS:着床极限开关(简易钢索伸长补正)14LS:着床极限开关(简易纲索伸长补正)15LS:开门区域极限开关16LS开门区域极限开关1WLS:荷重检知极限开关(110%)3WLS:荷重检知极限开关(80%)8WLS:荷重检知极限开关(150Kg)GLS:车厢门极限开关LDS:光电管式安全装置LRFR:线性补偿器(LINEAR FORMER)LEDR:地震管制表式灯继电器LITR1:车厢内照明继电器LITR2:车厢照明灯(地震管制时才有) LBK:电磁刹车器继电器LPS:车厢内照明切断开关MB:电磁刹车器线圈MEB2:工事运转用蜂鸣器(机房)MLS:救出口极限开关MD:马达温度检出NVR:无电压检出继电器AC220V/200VOP:门开继电器DC110VPL:灯泡型LAMPPDC:门闭开关PDOR:门开开关PDO:门开开关(车厢内) PAKS:停车开开关PUD:运转方向开关PDX:门开闭开关PRS:故障表示时RESET开关PG:脉冲产生器PLU:方向转换用开关(升) PLD:方向转换用开关(降) PDOL:开关按钮灯PSID:信号开关ROT:门再开限时继电器(DC110V) RSW:工事运转5S:控制电源用(MCCB)4S—1:照明电源用(MCCB)SA1:电磁接触器过压吸收器SA2:电磁接触器过压吸收用SRSX:故障检出继电器DC24VSRX:电脑(MICOM)故障检出RELA Y DC24V SOLS:SAFETY LINK极限开关51T:控制电源用变压器1T:控制电源用变压器4T:控制电源用变压器6T(106T):线形补偿器用电源变压器16T:BASE电源变压器THR:马达保护热偶继电器TH:马达保护热偶UDS:超音波安全装置( )V:乘场UP呼叫信号AMC( ): 主回路接触器AMCRY: 主回路接触器用固态RELAY DC24V ACT: 交流计时器AC220/200A TT:手动操作开关A VR:稳呀器(A VR1 DC5V, A VR2,3 DC1.5V) BA T1:电脑(MICOM)用蓄电池(DC3.6V)BA T2:PULSE电源传送用蓄电池(DC8.4V)1BK:电磁刹车器接触器(DC110V)2BK:电磁刹车器继电器(DC110V)BZS:乘场呼叫蜂鸣器开放开关CPS( ):补偿开关CBZ:车厢上蜂鸣器CHAG:非常电源装置CL:门闭继电器(DC110V)CC(DC110V)1CON—6CON:插座(DC110V)CCY:安全回路确认继电器(DC110V)DCC:门回路用继电器(DC110V)DLS:门安全扉极限开关DMA:门马达电枢DMF:门马达界磁DZR:开门区域检出继电器(DC24V)DT:门开闭继电器(DC24V)18DS:门开检出CAM开关23DS:门位置检出CAM开关DOS:门开放(车厢内门开SW信号)DVL:车厢内方向灯(UP)DDL:车厢内方向灯(DOWN)ED:地震感知器EFLS:各楼停止开关ELP:停电灯EMS:非常停止开关EDK:地震管制保持继电器(DC24V)ERS:地震感知器RESET继电器(DC24V)FAN:GTR元件用风扇FANS: 风扇开关FANR:风扇继电器(DC24V)FL( ):车厢内照明灯(AC110V)FFD:故障检出继电器(DC24V)GLS:车厢门极限开关( )PL:乘场面板指示LUP:乘场方向灯(UP)LDN:乘场方向灯(DOWN) IND:车厢专用开关INPS:点检开关(盘上) INSS:点检开关(车厢上)LS1:着床位置检出信号LS2:DOOR ZONE指示信号ZSR:EL零速度检出(3M/M) SDRL:EL慢速度检出SDRM:EL50%速度检出SDRH:EL90%速度检出LBASE:LBASE PA TTERN指示SXU:软体上升运转指示信号U:上升运转信号SXD:软体下降运转指示信号D:下降运转信号SLZD:再着床软体信号MCC:激磁电流确立检出信号SPE:速度指令输出许可信号FRDY:电动机激磁控制完成信号MSTY:电动机运转准备完成信号STD:软体户开指令信号SWSE:软体钢索伸长许可信号SEXT:软体激磁电流控制指令信号FDR:FD, RELA Y检出信号(CC故障检出)DCL T:EL在SDRL以上速度行走时DC OFF检出RBE:平衡电流指令信号SMA---SMD:安全回路确认信号XINS:PDSET运转指示(慢速运转检出) FUSE:主回路FUSE断路检出INVE:INVE RTER异常检出MTOC:马达过电流检出OV:直流过电压检出HOL:直流回路高速过负荷检出DCOC:直流回路高速过电流检出THX:马达及GTR过热检出信号SEMS:2次消防户开无效信号SMSI:异常检出时软体信号SRST:安全回路再投入指令信号SBKD:刹车器信号无效软体信号SCC:安全确认软体信号SMDI:异常时户开禁止信号SMSTI:软体电动机运转禁止信号PDOI:PDO门开禁止信号DOSI:门户开放SW禁止信号DLSI:门安全扉动作禁止信号XSMC:MCU异常检出信号FID:业主火灾受信信号CCX:控制回路电压确定信号PDS:PDSET检出信号PHU: 控制盘内手动高速运转UP检出信号PHD: 控制盘内手动告诉运转DN检出信号SFDI:软体比对运算异常时检出DC1:硬体处理DC检出信号DC2:软体处理DC检出信号HLF1:基准阶检出信号18DSI:18DS动作检出禁止信号PCS:关门SW(配合A TT使用)PU:方向转换用检出信号(UP)PD:方向转换用检出信号(DN);。

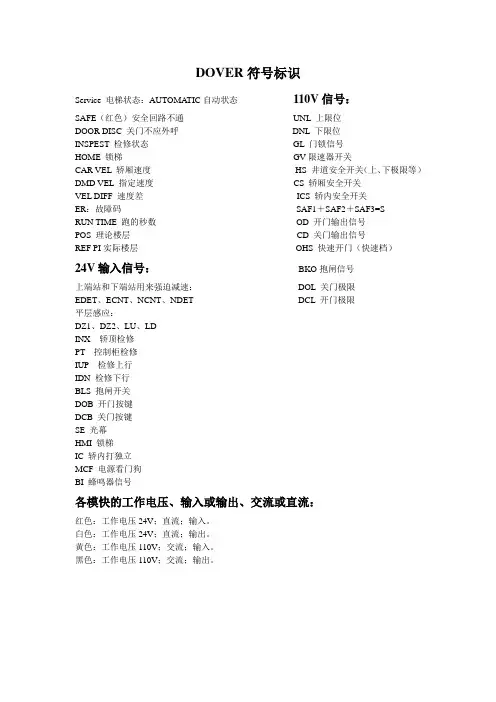

DOVER符号标识
Service 电梯状态：AUTOMATIC自动状态110V信号：
SAFE（红色）安全回路不通UNL 上限位
DOOR DISC 关门不应外呼DNL 下限位
INSPEST 检修状态GL 门锁信号
HOME 锁梯GV限速器开关
CAR VEL 轿厢速度HS 井道安全开关（上、下极限等）DMD VEL 指定速度CS 轿厢安全开关
VEL DIFF 速度差ICS 轿内安全开关
ER：故障码SAF1＋SAF2＋SAF3=S
RUN TIME 跑的秒数OD 开门输出信号
POS 理论楼层CD 关门输出信号
REF PI实际楼层OHS 快速开门（快速档）
24V输入信号：BKO抱闸信号
上端站和下端站用来强迫减速：DOL 关门极限
EDET、ECNT、NCNT、NDET DCL 开门极限
平层感应：
DZ1、DZ2、LU、LD
INX 轿顶检修
PT 控制柜检修
IUP 检修上行
IDN 检修下行
BLS 抱闸开关
DOB 开门按键
DCB 关门按键
SE 光幕
HMI 锁梯
IC 轿内打独立
MCF 电源看门狗
BI 蜂鸣器信号
各模快的工作电压、输入或输出、交流或直流：
红色：工作电压24V；直流；输入。

白色：工作电压24V；直流；输出。

黄色：工作电压110V；交流；输入。

黑色：工作电压110V；交流；输出。

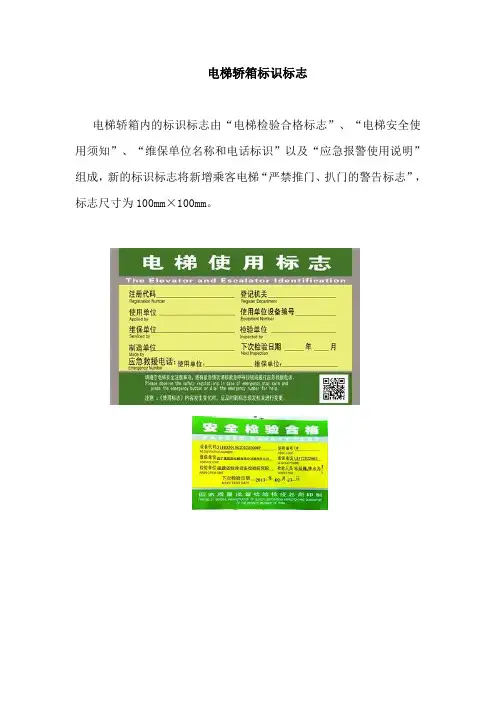

电梯轿箱标识标志电梯轿箱内的标识标志由“电梯检验合格标志”、“电梯安全使用须知”、“维保单位名称和电话标识”以及“应急报警使用说明”组成，新的标识标志将新增乘客电梯“严禁推门、扒门的警告标志”，标志尺寸为100mm×100mm。
