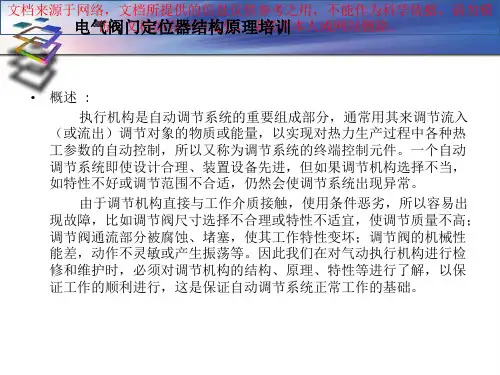

电气阀门定位器原理培训1

电气阀门定位器工作原理
电气阀门定位器是一种用于控制阀门位置的设备，它通过电气信号来控制阀门的开启和关闭，从而实现对流体的控制。

电气阀门定位器的工作原理是基于电气信号的传输和转换，下面我们来详细了解一下。

电气阀门定位器由两个主要部分组成：电气控制器和执行器。

电气控制器是一个电子设备，它接收来自控制系统的信号，并将其转换为电气信号。

执行器则是一个机械设备，它接收电气信号并将其转换为机械运动，从而控制阀门的位置。

当控制系统需要控制阀门时，它会向电气控制器发送一个信号。

这个信号可以是数字信号或模拟信号，具体取决于控制系统的类型。

电气控制器会将这个信号转换为电气信号，并将其发送到执行器。

执行器接收到电气信号后，会将其转换为机械运动。

具体来说，执行器内部有一个电动机或气动马达，它会根据电气信号的大小和方向来控制阀门的位置。

如果电气信号是正向的，执行器会将阀门打开；如果电气信号是反向的，执行器会将阀门关闭。

在整个过程中，电气阀门定位器的关键是电气信号的传输和转换。

电气信号可以通过电缆、无线电波或光纤等方式传输，具体取决于控制系统的要求。

在传输过程中，电气信号可能会受到干扰或衰减，
因此需要采取一些措施来保证信号的可靠性和稳定性。

电气阀门定位器是一种基于电气信号的控制设备，它通过电气信号来控制阀门的位置，从而实现对流体的控制。

在实际应用中，电气阀门定位器具有精度高、响应快、可靠性好等优点，因此被广泛应用于各种工业控制系统中。

《阀门培训》课件标题：《阀门培训》课件一、引言阀门是流体输送系统中的重要组成部分，起着控制、调节和切断流体流动的作用。

掌握阀门的原理、结构、类型、安装、调试和维护等知识，对于从事流体输送系统的设计、施工和维护工作的工程师和技术人员来说至关重要。

本课件旨在为阀门培训提供系统的教学内容，帮助学员掌握阀门相关知识，提高实际操作能力。

二、阀门原理与结构1. 阀门原理阀门通过改变阀门通道的截面积，实现对流体流量、压力和流向的控制。

阀门主要由阀体、阀盖、阀杆、阀瓣和密封元件等组成。

阀门的工作原理是利用执行机构（手动、电动、气动等）驱动阀杆，使阀瓣产生相应的位移，从而改变阀门通道的截面积，实现对流体流动的控制。

2. 阀门结构阀门结构主要包括阀体、阀盖、阀杆、阀瓣、密封元件、填料函、填料压盖等部件。

阀体和阀盖是阀门的主体结构，阀杆连接执行机构和阀瓣，阀瓣用于调节流体流量，密封元件和填料函用于实现阀门的密封性能。

三、阀门类型与应用1. 按结构分类（1）截止阀：主要用于切断和接通流体，适用于清洁介质。

（2）闸阀：适用于大口径、高压力的管道，具有流通能力大、阻力小等特点。

（3）球阀：具有结构紧凑、密封性能好、开关迅速等特点，广泛应用于石油、化工等领域。

（4）蝶阀：结构简单、重量轻、操作方便，适用于低压、大口径的管道。

（5）调节阀：用于调节流体流量、压力和温度，具有精确、灵敏的特点。

2. 按驱动方式分类（1）手动阀门：通过手动操作实现开关和控制。

（2）电动阀门：通过电动执行机构实现开关和控制。

（3）气动阀门：通过气动执行机构实现开关和控制。

（4）液动阀门：通过液压执行机构实现开关和控制。

四、阀门安装与调试1. 安装前准备（1）检查阀门型号、规格是否符合设计要求。

（2）检查阀门外观，确保无损坏、变形等缺陷。

（3）检查阀门密封面，确保无划痕、磨损等影响密封性能的问题。

（4）检查阀门连接法兰、螺栓等配件是否齐全、完好。

2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴。

阀门定位器工作原理及作用定位器技术指标电气阀门定位器是气动调整阀紧要附件之一，通常与气动调整阀配套使用，它接受调整器的输出信号，然后以它的输出信号去掌控气动调整阀，当调整阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位情形通过电信号传给上位系统。

电气阀门定位器工作原理电气阀门定位器是掌控阀的紧要附件。

它将阀杆位移信号作为输入的反馈测量信号，以掌控器输出信号作为设定信号，进行比较，当两者有偏差时，更改其到执行机构的输出信号，使执行机构动作，从而建立阀杆位移与掌控器输出信号之间的对应关系。

因此，阀门定位器构成以阀杆位移为测量信号，以掌控器输出为设定信号的反馈掌控系统。

该掌控系统的操纵变量是阀门定位器去执行机构的输出信号。

电气阀门定位器作用1、用于对调整质量要求高的紧要调整系统，以提高调整阀的定位精准明确及牢靠性。

2、用于阀门两端压差大（△p》1MPa）的场合。

通过提高气源压力增大执行机构的输出力，以克服液体对阀芯产生的不平衡力，减小行程误差。

3、当被调介质为高温、高压、低温、有毒、易燃、易爆时，为了防止对外泄漏，往往将填料压得很紧，因此阀杆与填料间的摩擦力较大，此时用定位器可克服时滞。

4、被调介质为粘性流体或含有固体悬浮物时，用定位器可以克服介质对阀杆移动的阻力。

5、用于大口径（Dg》100mm）的调整阀，以增大执行机构的输出推力。

6、当调整器与执行器距离在60m以上时，用定位器可克服掌控信号的传递滞后，改善阀门的动作反应速度。

7、用来改善调整阀的流量特性。

8、一个调整器掌控两个执行器实行分程掌控时，可用两个定位器，分别接受低输入信号和高输入信号，则一个执行器低程动作，另一个高程动作，即构成了分程调整。

阀门定位器的详情介绍阀门定位器按结构分：气动阀门定位器、电气阀门定位器及智能阀门定位器，是调整阀的紧要附件，通常与气动调整阀配套使用，它接受调整器的输出信号，然后以它的输出信号去掌控气动调整阀，当调整阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位情形通过电信号传给上位系统。

常见阀门定位器你必须掌握的工作原理!阀门定位器是一种用于控制阀门的自动调节装置。

它能够通过与阀门连动，实现对阀门位置的自动调节，保证阀门处于设定的位置。

一、工作原理阀门定位器的工作原理主要包括以下几个方面：1.位置传感器：阀门定位器通过安装在阀门上的位置传感器来感知阀门的位置。

常见的位置传感器有行程开关、霍尔传感器等。

位置传感器可以感知阀门的位置，并将信号传输给控制系统。

2.控制系统：阀门定位器通过控制系统对阀门位置进行控制。

控制系统可以通过接收来自位置传感器的信号来判断阀门的位置，并通过比较设定的位置与实际位置的差异来控制阀门的运动。

3.驱动装置：阀门定位器通过驱动装置来实现对阀门的控制。

常见的驱动装置有电动装置、气动装置等。

驱动装置可以根据控制系统的指令，将电力或气力转化为机械运动，从而使阀门调节到指定的位置。

4.力矩装置：阀门定位器通过力矩装置来提供足够的力矩以克服阀门的摩擦力和液体流体的压力差等因素。

力矩装置可以根据控制系统的指令调整输出的力矩，以确保阀门的调节精度和稳定性。

5.控制算法：阀门定位器通过控制算法来实现对阀门位置的精确控制。

常见的控制算法有PID控制算法、模糊控制算法等。

控制算法可以根据阀门的实际位置和设定位置之间的差异来计算出控制信号，并将信号传输给驱动装置，以实现对阀门位置的调节。

二、常见阀门定位器的工作原理1.电动定位器：电动定位器是使用电动装置作为驱动装置的阀门定位器。

当控制系统接收到位置传感器的信号后，会将信号转化为电信号，并通过控制算法计算出控制信号。

然后，控制信号会传输给驱动装置，驱动装置会将电能转化为机械运动，从而实现对阀门位置的调节。

2.气动定位器：气动定位器是使用气压作为驱动装置的阀门定位器。

当控制系统接收到位置传感器的信号后，会将信号转化为气压信号，并通过控制算法计算出控制信号。

然后，控制信号会传输给驱动装置，驱动装置会根据控制信号控制气压的大小和流向，从而实现对阀门位置的调节。

常见阀门定位器你必须掌握的工作原理!阀门定位器是一种用于自动控制阀门位置的装置，通常应用于工业控制系统中。

它主要通过检测和控制阀门的位置，以确保阀门能够准确地执行开关操作。

掌握阀门定位器的工作原理对于操作和维护阀门定位器的人员至关重要。

下面是常见的阀门定位器的工作原理：1.反馈信号：阀门定位器通过传感器获取阀门位置的反馈信号。

传感器通常是安装在阀门本体上的，它可以测量阀门的开度或者位置。

一些常见的传感器包括旋转式或线性式编码器、霍尔传感器以及压力传感器等。

这些传感器将阀门位置转换为可读取的电信号。

2.控制信号：阀门定位器接收控制信号，并根据这些信号来判断阀门应该执行的动作。

控制信号通常为电流信号，其大小和方向表示阀门应该向哪个方向运动或者停止运动。

阀门定位器将控制信号转化为驱动信号，以驱动执行器进行阀门位置的调节。

3.驱动信号：阀门定位器生成的驱动信号将传输到执行器中进行控制。

执行器通常是一个电动执行器或者气动执行器，它们根据驱动信号的大小和方向来控制阀门的开闭动作。

电动执行器通常采用伺服驱动电机，而气动执行器使用压缩空气来驱动阀门。

根据阀门类型和需求，还可能使用液压执行器进行驱动。

4.反馈控制：阀门定位器通过将执行器位置与阀门位置的反馈信号进行比较来实现闭环控制。

如果阀门的实际位置与预期位置不一致，定位器将相应调整控制信号，以改变执行器的运动方向和速度，直到阀门达到预期位置，并保持稳定。

5.系统调节：阀门定位器通常还配备了一些调节参数的功能，以满足特定控制要求。

这些参数包括调节阀门的开动时间、速度、加速度，以及闭环控制的增益和迟滞等。

通过调节这些参数，可以优化阀门控制的响应时间、稳定性和精度。

综上所述，阀门定位器主要通过接收反馈信号、控制信号和驱动信号来实现阀门位置的检测和控制。

通过调节控制信号和驱动信号，反馈控制阀门的位置，以确保阀门能够准确地执行开关操作，并按照设定的要求进行控制。

不同类型的阀门定位器在具体的实现方式和控制策略上可能会有差异，但基本的工作原理是相似的。

阀门定位器的工作原理和系统结构1.1 工作原理阀门定位器是按力矩平衡原理工作的。

如正作用的气动薄膜阀，来自调节器或输出式安全栅的4～20mA直流信号输入到转换组件中的线圈时，由于线圈两侧各有一块极性方向相同的永久磁铁，所以线圈产生的磁场与永久磁铁的恒定磁场，共同作用在线圈中间的可动铁芯即阀杆上，使杠杆产生位移。

当输入信号增加时，杠杆向下运动（作逆时针偏转），固定在杠杆上的挡板便靠近喷嘴，使放大器背压增高，经放大后输出气压也随之增高。

此输出气压作用在调节阀的膜头上，使调节阀的阀杆向下运动。

阀杆的位移通过拉杆转换为反馈轴和反馈压板的角位移，并通过调量程支点作用于反馈弹簧上，该弹簧被拉伸，产生一个反馈力矩，使杠杆作顺时针偏转，当反馈力矩和电磁力矩相平衡时，阀杆就稳定于某一位置，从而实现了阀杆位移与输入信号电流成正比例的关系。

调整调量程支点于适当位置，可以满足调节阀不同杆行程的要求。

1.2 系统结构阀门定位器与阀门配套使用，组成一个闭合控制回路的系统。

该系统主要由磁电组件、零位弹簧、挡板、气动功率放大器、调节阀、反馈杠杆、量程调节机构、反馈弹簧组成。

其系统方框图如图1所示。

I - 输入电流；H - 调零弹簧长度；M1- 输入电流所产生的电磁力矩；M o- 零位弹簧所产生的调零点力矩；M f - 反馈弹簧所产生的反馈力矩；h - 挡板微小位移；P - 气动功率放大器的输出压力；L - 调节阀的行程为了分析的方便，我们假设阀门定位器为线性的，则在一般情况下，各环节均可近似为线性环节，那么系统的方框图如图2所示。

图2 线性化的系统方框图K o - 零位弹簧的弹性系数；K4 - 反馈弹簧的弹性系数；K1，K2，K3，K5，K6，K v - 磁电组件、挡板、放大器、量程调整机构、反馈杠杆和调节阀的放大系数由图2可知，令：K c= K2K3K v（1）K F=K4K5K6（2）则L=K c（K o H+K1I）/（1+ K c K f）= [K G K1/（1+K G K f）]*I+K c K o H/（1+K c K f）（3）由（3）式可知：K c K o H/（1+K G K f）为阀门定位器的零点。

阀门定位器的工作原理与结构(很详细的介绍)阀门定位器的工作原理与结构阀门定位器是气动调节阀的关键附件之一，其作用是把调节装置输出的电信号变成驱动调节阀动作的气信号。

它具有阀门定位功能，既克服阀杆摩擦力，又可以克服因介质压力变化而引起的不平衡力，从而能够使阀门快速的跟随，并对应于调节器输出的控制信号，实现调节阀快速定位，提升其调节品质。

随着智能仪表技术的发展，微电子技术广泛应用在传统仪表中，大大提高了仪表的功能与性能。

阀门定位器(图1)阀门定位器的原理：反馈杆反馈阀门的开度位置发生变化，当输入信号产生的电磁力矩与定位器的反馈系统产生的力矩相等，定位器力平衡系统处于平衡状态，定位器处于稳定状态，此时输入信号与阀位成对应比例关系。

当输入信号变化或介质流体作用力等发生变化时，力平衡系统的平衡状态被打破，磁电组件的作用力与因阀杆位置变化引起的反馈回路产生的作用力就处于不平衡状态，由于喷嘴和挡板作用，使定位器气源输出压力发生变化，执行机构气室压力的变化推动执行机构运动，使阀杆定位到新位置，重新与输入信号相对应，达到新的平衡状态。

在使用中改变定位器的反馈杆的结构(如凸轮曲线)，可以改变调节阀的正、反作用，流量特性等，实现对调节阀性能的提升。

智能阀门定位器结构如下图所示，其中虚线内为定位器部分，右侧为气动执行机构。

控制和驱动电路，以及位置反馈传感器的数据采集电路，均位于定位器内的电路板中。

控制电路主要完成控制信号和位置反馈信号的数据采集与处理工作，同时形成稳定输出电压。

驱动电路用于PWM电流滤波后的功率放大。

喷嘴挡板、喷嘴以及相应组件构成了I/P 转换器，实现电气转换。

调节喷嘴挡板和喷嘴的间距，通过气体放大器，完成对输出气体的调节。

反馈杆和位置反馈传感器，完成气动执行机构位移的检测，并组成完整的闭环控制系统。

智能阀门定位器结构图(图2)。

电气阀门定位器工作原理
电气阀门定位器是一种用于自动控制系统中的阀门定位的设备。

它的工作原理基于电气信号的检测和转换，旨在精确控制阀门的位置。

首先，电气阀门定位器由电子传感器和执行器组成。

电子传感器通常是一种称为位置传感器的装置，用于监测阀门的实际位置。

执行器则是根据传感器的反馈信号，控制阀门的定位位置。

其次，电气阀门定位器通过传感器检测阀门的实际位置。

传感器可以是以下几种类型之一：位移传感器、角度传感器或压力传感器。

位移传感器通过测量阀门位置的线性移动来确定阀门的位置。

角度传感器通过测量阀门的旋转角度来确定阀门的位置。

压力传感器则是测量阀门上下游压力的差异，并根据差异值来推断阀门位置。

在阀门的定位过程中，电气阀门定位器根据传感器的信号进行反馈控制。

当控制系统要求改变阀门位置时，电气阀门定位器会根据传感器的signal输入进行计算，然后通过控制装置将输出信号传送到执行器。

执行器在接收到输入信号后，会相应地移动阀门以实现所需的阀门位置调整。

最后，电气阀门定位器的工作原理还涉及到信号的转换和处理。

传感器通常输出模拟信号，而执行器接收的信号往往是数字信号。

因此，电气阀门定位器会通过模数转换器将传感器信号转换为数字信号，并通过数字信号处理器进行处理和分
析，以便确定阀门的位置。

然后，执行器会根据分析结果进行相应的动作，从而实现准确的阀门定位。

总之，电气阀门定位器是一种通过传感器检测阀门位置信号，并通过执行器进行控制的设备。

其工作原理基于电气信号的检测和转换，通过精确的控制阀门位置，实现自动控制系统的高效运行。

2.2电-气阀门定位器的作用是把调节装置输出的电信号变成驱动调节阀动作的气信号，而且具有阀门定位功能，即克服阀杆摩控力，抵消被调价质压力变化而引起的不平衡力，从而使阀门开度对应于调节装置输出的控制信号，实现正确定位。

由于本定位器具有防爆结构，故能使用于爆炸危险场所。

智能电气阀门定位器工作原理虽然智能电气阀门定位器与传统定位器从控制规律上基本相同，都是将输入信号与位置反馈进行比较后对输出压力信号进行调节。

但在执行元件上智能定位器和传统定位器完全不同，也就是工作方式上二者完全不同。

智能定位器以微处理器为核心，利用了新型的压电阀代替传统定位器中的喷嘴、挡板调压系统来实现对输出压力的调节。

目前有很多厂家生产智能型电气阀门定位器，西门子公司的SIPATT PS2系列智能电气阀门定位器比较典型，具有一定代表性，下面以就以SIPART PS2系列定位器为例，对智能定位器的工作原理进行说明，其基本结构如图2所示:其具体工作原理如下: 由阀杆位置传感器拾取阀门的实际开度信号，通过A/D转换变为数字编码信号，与定位器的输入(设定)信号的数字编码在CPU中进行对比，计算二者偏差值。

如偏差值超出定位精度，则CPU输出指令使相应的开/关压电阀动作，即:当设定信号大于阀位反馈时，升压压电阀V一l打开，输出气源压力P1增大，执行机构气室压力增加是阀门开度增加，减小二者偏差;如设定信号小于阀位反馈则排气压电阀V-2打开，通过消音器排气减小输出气源压力P1，执行机构气室压力减小是阀门开度减小，二者偏差减小。

正是通过CPU 控制压电阀来调节输出气源压力的大小使输入信号与阀位达到新的平衡。

2.3 智能电气阀门定位器对输出气源压力调节的新颖之处1) 输出压力调节采用PID脉宽调制(PWM)技术，迅速准确。

由于CPU对压电阀的控制采用一个五步开关程序来控制，可以精确、快速地控制输出气源压力增减。

其控制算法一般采用数字PID调节方式，CPU根据输入信号与阀位产生偏差的大小和方向进行PID计算，输出一个PWM脉宽调制脉冲信号来控制压电阀开、闭动作。

yt1000阀门定位器原理
YT-1000RDm电气阀门定位器的工作原理如下：
1.接收信号：YT-1000RDm电气阀门定位器从控制器或控制系统中接收中4~20mA直流电流信号。

2.控制阀门位置：通过接收到的电流信号，YT-1000RDm电气阀门定位器向直行程气动执行机构输送空气，以控制阀门的位置。

3.特性和转换：
在5-200Hz范围内无共振现象，保证系统的稳定性。

可方便转换正向和反向、单作用和双作用。

针对小型执行机构，可通过缩小定位器的节流孔来防止振动。

具有经济性，空气消耗量较少。

4.分程控制：
通过更换内部弹簧，YT-1000RDm电气阀门定位器可以实现1/2范围内的分程控制，提高对阀门位置的精准度。

5.工作原理详解：
电气阀门定位器是阀门的主要附件，通过将阀杆位移信号作为输入的反馈测量信号，以控制器输出信号作为设定信号。

进行比较，当阀杆位移信号和控制器输出信号存在偏差时，YT-1000RDm改变其向执行机构输出的信号，使执行机构动作，调整阀门的位置。

建立了阀杆位移倍与控制器输出信号之间的一一对应关系，形成了一个反馈控制系统。

6.控制系统操纵变量：
该控制系统的操纵变量是阀门定位器向执行机构输出的信号，通过这个信号调整执行机构的动作，实现对阀门位置的精确控制。

YT-1000RDm电气阀门定位器的工作原理基于对输入信号和反馈信号之间的比较，通过调整输出信号，实现对阀门位置的动态控制，从而保证系统的稳定性和精准性。

电气阀门定位器原理培训1电气阀门定位器原理培训1一、电气阀门定位器的组成结构1. 位置传感器（Position Sensor）：用于测量阀门的实际位置。

2. 位置调节器（Position Adjuster）：用于接收和处理位置传感器的信号，并产生相应的控制信号。

3. 动作执行机构（Actuator）：根据控制信号的输入，实现对阀门的精确调节控制。

4. 控制单元（Control Unit）：包括电气线路和电子控制模块，用于接收和处理控制信号。

二、电气阀门定位器的工作原理1.位置检测：位置传感器测量阀门的实际位置，并将测量结果转化为电信号，传递给位置调节器。

2.控制信号生成：位置调节器接收位置传感器的信号，并与预设的目标位置进行比较，根据误差值生成相应的控制信号。

3.控制信号输出：控制单元将生成的控制信号传送给动作执行机构，通过控制阀门的开度来实现对阀门位置的调节。

4.反馈控制：位置传感器再次测量新的阀门位置，并将测量结果反馈给位置调节器。

位置调节器将反馈信号与预设目标位置进行比较，并根据误差继续生成新的控制信号，以保持阀门位置的稳定。

三、电气阀门定位器的应用1.输送管道控制：在输送管道系统中，电气阀门定位器可用于实现对液体或气体流量的精确控制，以满足不同工况下的需求。

2.工业过程控制：在工业生产中，电气阀门定位器可用于对各种工艺过程中的阀门开度进行精确调节，以保持生产参数的稳定性。

3.热力供应系统：在热力供应系统中，电气阀门定位器可用于控制换热器、调节阀等设备的操作，以实现对供水温度、供水压力等参数的精确调节。

4.污水处理系统：在污水处理系统中，电气阀门定位器可用于控制污水流量和水位，以保持系统的稳定性和运行效率。

四、电气阀门定位器的优势和不足1.精度更高：电气阀门定位器通过电子元件的精确计算，能够实现对阀门位置的高精度控制，使得流体控制更加准确。

2.反馈控制更稳定：电气阀门定位器可以实时获取阀门位置的反馈信息，并根据误差进行相应的调整，使阀门位置更加稳定。

电气阀门定位器工作原理
电气阀门定位器是一种电动执行器，主要用于控制管道系统中的阀门的位置。

它的控制原理基于电信号的传输和驱动执行器的转动。

阀门定位器的工作原理如下：
第一步：电信号输入
阀门定位器通过接线盒，将电信号输入到执行器的控制模块内部。

这个信号可以是不同的形式，例如DC（直流）或AC（交流）电流，或是Pulse信号等。

第二步：信号处理
接收到电信号后，执行器会处理信号，实现了转换和解码等操作，将输入信号转换成符合执行器的要求的电信号，并传递给电机控制电路系统。

第三步：电机控制
执行器的电机控制电路系统接收到经过处理的信号后，依据设定的控制参数，驱动电机旋转，从而带动执行器臂旋转，使阀门旋转。

第四步：位置信号反馈
执行器的位置检测系统会反馈执行器运动的位置信号，比较这个位置信号和输入的目标位置信号，将电机控制电路系统的输出信号修正到
符合设定的目标位置。

第五步：控制结束
当执行器到达设定的目标位置，执行器将停止转动，控制信号传输结束。

如果在控制过程中发生异常情况，执行器的保护机制会启动，例如限位保护、过载保护等，确保阀门安全且稳定地工作。

总结起来，电气阀门定位器的控制原理基于电信号的传输和转化、执行器的驱动和位置反馈等功能，能够准确控制管道阀门的位置，实现了自动控制，提高了生产效率，降低了人工成本，保障了设备的安全和可靠性，是工业控制领域中不可或缺的重要装置。

阀门电气定位器工作原理
阀门电气定位器是一种用于控制阀门位置的装置，通过电气信号使阀门定位器工作。

其工作原理如下：
1. 电气信号输入：控制阀门位置的电气信号由控制室或自动化系统发送给阀门电气定位器。

这些信号可以是电流信号、电压信号或数字信号。

2. 信号转换：阀门电气定位器将接收到的电气信号转换为阀门定位器可以理解的机械运动信号。

这个过程通常通过电动机或气动执行器来完成。

3. 机械运动：阀门电气定位器通过机械装置将转换后的信号转化为直线运动或旋转运动。

这使得阀门可以在不同的位置进行精确控制。

4. 反馈信号：为了保证阀门位置的准确性，阀门电气定位器通常会配备反馈机制，以便实时监测阀门的位置。

这些反馈信号可以通过传感器或编码器来获取。

5. 闭环控制：阀门电气定位器将反馈信号与输入信号进行比较，并根据差异来调整阀门位置。

这种闭环控制可以确保阀门位置的准确性和稳定性。

总之，阀门电气定位器通过接收电气信号，将其转换为机械运动，并通过反馈机制进行闭环控制，实现对阀门位置的精确控
制。

这样可以在工业生产和流程控制中实现阀门的自动化操作和精确调节。
