500kW发射机PSM控制系统故障分析

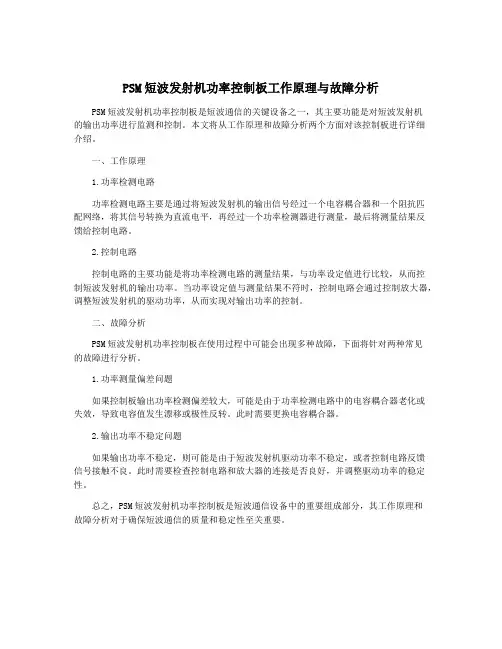

PSM短波发射机功率控制板工作原理与故障分析
PSM短波发射机功率控制板是短波通信的关键设备之一，其主要功能是对短波发射机
的输出功率进行监测和控制。

本文将从工作原理和故障分析两个方面对该控制板进行详细
介绍。

一、工作原理
1.功率检测电路
功率检测电路主要是通过将短波发射机的输出信号经过一个电容耦合器和一个阻抗匹
配网络，将其信号转换为直流电平，再经过一个功率检测器进行测量，最后将测量结果反
馈给控制电路。

2.控制电路
控制电路的主要功能是将功率检测电路的测量结果，与功率设定值进行比较，从而控
制短波发射机的输出功率。

当功率设定值与测量结果不符时，控制电路会通过控制放大器，调整短波发射机的驱动功率，从而实现对输出功率的控制。

二、故障分析
PSM短波发射机功率控制板在使用过程中可能会出现多种故障，下面将针对两种常见
的故障进行分析。

1.功率测量偏差问题
如果控制板输出功率检测偏差较大，可能是由于功率检测电路中的电容耦合器老化或
失效，导致电容值发生漂移或极性反转。

此时需要更换电容耦合器。

2.输出功率不稳定问题
如果输出功率不稳定，则可能是由于短波发射机驱动功率不稳定，或者控制电路反馈
信号接触不良。

此时需要检查控制电路和放大器的连接是否良好，并调整驱动功率的稳定性。

总之，PSM短波发射机功率控制板是短波通信设备中的重要组成部分，其工作原理和
故障分析对于确保短波通信的质量和稳定性至关重要。

PSM发*机功率开关模块典型故障的分析与探讨摘要：SW100F型大功率短波广播发*机是PSM制式的一款发*机。

PSM发*机中使用了数十块功率开关模块，一旦某模块出现故障都将影响发*机播出质量和效果。

该文就发*机运行中无论是功率开关模块合、断所引起的杂音，还是光缆故障、模块输出电压以及IGBT的AC或者DC管击穿引起的杂音等，都将影响发*机杂音指标;在分析故障原因、提出故障排查解决方法的同时，对每个故障处理过程作者进行了论述，最后就功率开关模块影响杂音指标提出了思考和建议。

关键词：PSM发*机功率模块杂音指标SW100F型大功率短波广播发*机*频系统，采用的是PSM脉冲阶梯调制技术。

在发*机运行中，无论是用作调制音频信号幅度循环的功率开关模块合、断所引起的杂音，还是发*机信号传输光缆故障导致的杂音，或是功率开关模块输出电压导致的杂音以及IGBT的AC和DC 管击穿引起的杂音，都将影响发*机杂音指标。

PSM发*机的功率开关模块的工作原理很多书籍教案都已介绍，在此不再叙述。

在此，作者就功率开关模块影响杂音指标的几类典型故障的分析、处理过程进行论述，同时结合工作实际提出思考意见和建议。

1功率开关模块影响杂音指标的典型故障分析PSM短波发*机*频系统调制音频信号幅度，是由循环通断的48块功率开关模块来实现。

发*机运行中，由于变压器漏感、功率开关模块循环导通拉、合产生的分频引起的杂音，以及光缆故障、模块输出电压、IGBT的开关管或保护管击穿等产生的杂音，都将影响发*机杂音指标，影响发*机播出质量和效果。

以下就此类典型故障进行分析论述。

1.1功率开关模块合、断引起的杂音故障现象：发*机指标测试，杂音为-32db，*发现有明显低频啸叫声，音频分析仪测试分析有频率为1.46kHz的杂音。

发*机杂音指标不入级。

故障原因分析：根据现象加高压试验，观察开关状态指示灯48路指示灯均亮，48组功率模块DC指示灯均亮，功率模块处于工作状态，没有发现异常。

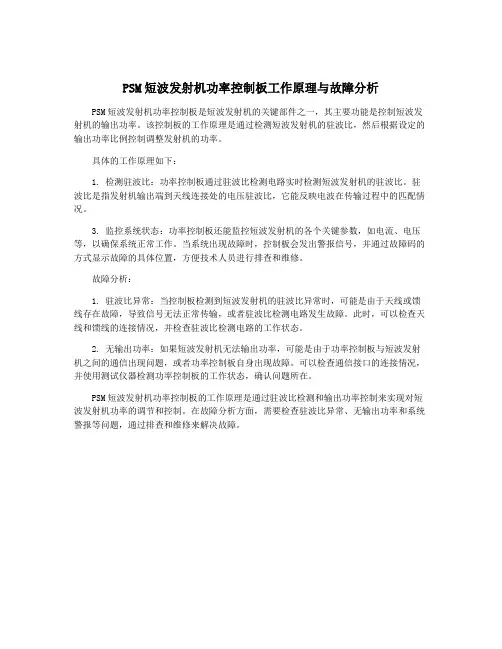

PSM短波发射机功率控制板工作原理与故障分析
PSM短波发射机功率控制板是短波发射机的关键部件之一，其主要功能是控制短波发射机的输出功率。

该控制板的工作原理是通过检测短波发射机的驻波比，然后根据设定的输出功率比例控制调整发射机的功率。

具体的工作原理如下：
1. 检测驻波比：功率控制板通过驻波比检测电路实时检测短波发射机的驻波比。

驻波比是指发射机输出端到天线连接处的电压驻波比，它能反映电波在传输过程中的匹配情况。

3. 监控系统状态：功率控制板还能监控短波发射机的各个关键参数，如电流、电压等，以确保系统正常工作。

当系统出现故障时，控制板会发出警报信号，并通过故障码的方式显示故障的具体位置，方便技术人员进行排查和维修。

故障分析：
1. 驻波比异常：当控制板检测到短波发射机的驻波比异常时，可能是由于天线或馈线存在故障，导致信号无法正常传输，或者驻波比检测电路发生故障。

此时，可以检查天线和馈线的连接情况，并检查驻波比检测电路的工作状态。

2. 无输出功率：如果短波发射机无法输出功率，可能是由于功率控制板与短波发射机之间的通信出现问题，或者功率控制板自身出现故障。

可以检查通信接口的连接情况，并使用测试仪器检测功率控制板的工作状态，确认问题所在。

PSM短波发射机功率控制板的工作原理是通过驻波比检测和输出功率控制来实现对短波发射机功率的调节和控制。

在故障分析方面，需要检查驻波比异常、无输出功率和系统警报等问题，通过排查和维修来解决故障。

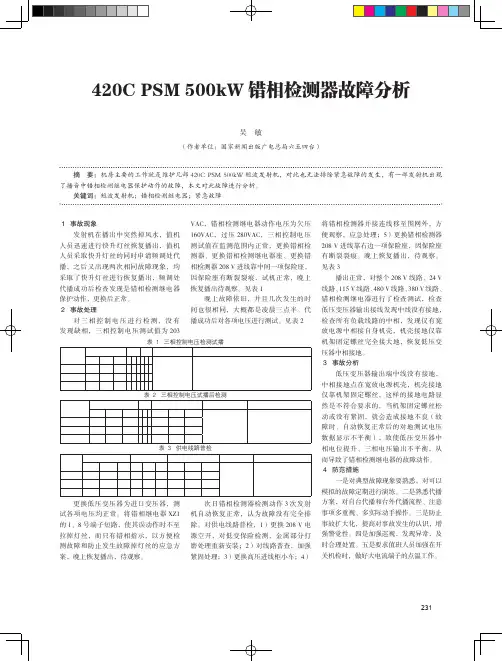

表 １ 三相控制电压检测试播 名称 线电压 相电压 对大地 ２０８ ４８０ ３８０ Ａ Ｂ Ｃ ２０１ ２０１ ２０１ ２３０ １１４ １１７ 表 ２ 三相控制电压试播后检测 名称 线电压 相电压 对大地 Ａ ２０３ １２９ ２０８ Ｂ ２０３ ９１ ４８０ Ｃ ２０３ １３４ ４８０ ３８０ ４７５ ４７３ ３７６．６ ２１７ ２４７ ２８１ ２３９．１ ３８０ ３８０ ３８０ 日期 ３８０ 凌晨 ４ 点 黑灯丝状态 备注 发射机正常、黑灯丝 日期 凌晨 ４ 点 黑灯丝状态 备注 过荷状态板错相检测红灯， 错相检测器 ＯＶＥＲ 灯亮，６Ｋ１２ 继电器抖动
１ 事故现象 发射机在播出中突然掉风水，值机 人员迅速进行快升灯丝恢复播出，值机 人员采取快升灯丝的同时申请频调处代 播，之后又出现两次相同故障现象，均 采取了快升灯丝进行恢复播出，频调处 代播成功后检查发现是错相检测继电器 保护动作，更换后正常。 ２ 事故处理 对 三 相 控 制 电 压 进 行 检 测， 没 有 发现缺相，三相控制电压测试值为 203
VAC，错相检测继电器动作电压为欠压 160VAC，过压 280VAC，三相控制电压 测试值在监测范围内正常，更换错相检 测器、更换错相检测继电器座、更换错 相检测器 208 V 进线靠中间一项保险座， 因保险座有断裂裂痕，试机正常，晚上 恢复播出待观察。见表 1 晚上故障依旧，并且几次发生的时 间也很相同，大概都是凌晨三点半。代 播成功后对各项电压进行测试。见表 2
将错相检测器并接连线移至围网外，方 便观察，应急处理；5）更换错相检测器 208 V 进线靠右边一项保险座，因保险座 有断裂裂痕。晚上恢复播出，待观察。 见表 3 播出正常，对整个 208 V 线路、24 V 线路、 115 V 线路、 480 V 线路、 380 V 线路、 错相检测继电器进行了检查测试，检查 低压变压器输出接线发现中线没有接地， 检查所有负载线路的中相，发现仅有宽 放电源中相接自身机壳，机壳接地仅靠 机架固定螺丝完全２２６ ３８０ 日期 备注 ３８０ ３８０ ３７６．２ ３７４．６ 早上 １１ 点 发射机正常、落风水 ２１７．７ ２１７．２ 落风水状态 １９０．５ ２２４．８

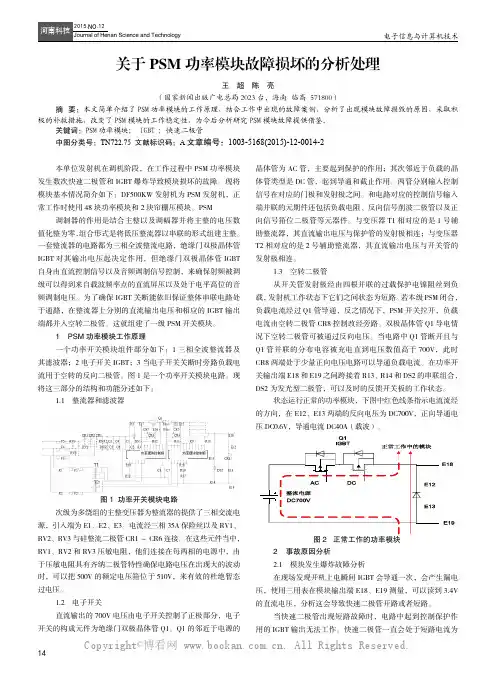

14关于PSM 功率模块故障损坏的分析处理王 超 陈 亮（国家新闻出版广电总局2023台，海南 临高 571800）摘 要：本文简单介绍了PSM 功率模块的工作原理，结合工作中出现的故障案例，分析了出现模块故障损毁的原因，采取积极的补救措施，改变了PSM 模块的工作稳定性，为今后分析研究PSM 模块故障提供借鉴。

关键词：PSM 功率模块； IGBT ；快速二极管中图分类号：TN722.75 文献标识码：A 文章编号：1003-5168(2015)-12-0014-2本单位发射机在调机阶段，在工作过程中PSM 功率模块发生数次快速二极管和IGBT 爆炸导致模块损坏的故障。

现将模块基本情况简介如下：DF500KW 发射机为PSM 发射机，正常工作时使用48块功率模块和2块帘栅压模块。

PSM调制器的作用是结合主整以及调幅器并将主整的电压数值化整为零，组合形式是将低压整流器以串联的形式组建主整。

一套整流器的电路都为三相全波整流电路，绝缘门双极晶体管IGBT 对其输出电压起决定作用，但绝缘门双极晶体管IGBT 自身由直流控制信号以及音频调制信号控制，来确保射频被调级可以得到来自载波频率点的直流屏压以及处于电平高位的音频调制电压。

为了确保IGBT 关断能依旧保证整体串联电路处于通路，在整流器上分别的直流输出电压和相应的IGBT 输出端都并入空转二极管。

这就组建了一级PSM 开关模块。

1 PSM 功率模块工作原理一个功率开关模块组件部分如下：1三相全波整流器及其滤波器；2电子开关IGBT；3当电子开关关断时旁路负载电流用于空转的反向二极管。

图1是一个功率开关模块电路。

现将这三部分的结构和功能分述如下：1.1 整流器和滤波器图1 功率开关模块电路次级为多绕组的主整变压器为整流器的提供了三相交流电源，引入端为E1、E2、E3。

电流经三相35A 保险丝以及RV1、RV2、RV3与硅整流二极管CR1～CR6连接。

在这些元件当中，RV1、RV2和RV3压敏电阻，他们连接在每两相的电源中，由于压敏电阻具有齐纳二极管特性确保电路电压在出现大的波动时，可以把500V 的额定电压箝位于510V，来有效的杜绝暂态过电压。

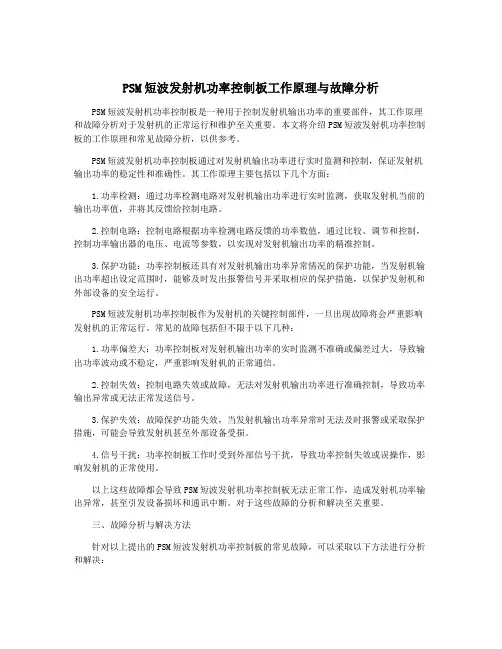

PSM短波发射机功率控制板工作原理与故障分析PSM短波发射机功率控制板是一种用于控制发射机输出功率的重要部件，其工作原理和故障分析对于发射机的正常运行和维护至关重要。

本文将介绍PSM短波发射机功率控制板的工作原理和常见故障分析，以供参考。

PSM短波发射机功率控制板通过对发射机输出功率进行实时监测和控制，保证发射机输出功率的稳定性和准确性。

其工作原理主要包括以下几个方面：1.功率检测：通过功率检测电路对发射机输出功率进行实时监测，获取发射机当前的输出功率值，并将其反馈给控制电路。

2.控制电路：控制电路根据功率检测电路反馈的功率数值，通过比较、调节和控制，控制功率输出器的电压、电流等参数，以实现对发射机输出功率的精准控制。

3.保护功能：功率控制板还具有对发射机输出功率异常情况的保护功能，当发射机输出功率超出设定范围时，能够及时发出报警信号并采取相应的保护措施，以保护发射机和外部设备的安全运行。

PSM短波发射机功率控制板作为发射机的关键控制部件，一旦出现故障将会严重影响发射机的正常运行。

常见的故障包括但不限于以下几种：1.功率偏差大：功率控制板对发射机输出功率的实时监测不准确或偏差过大，导致输出功率波动或不稳定，严重影响发射机的正常通信。

2.控制失效：控制电路失效或故障，无法对发射机输出功率进行准确控制，导致功率输出异常或无法正常发送信号。

3.保护失效：故障保护功能失效，当发射机输出功率异常时无法及时报警或采取保护措施，可能会导致发射机甚至外部设备受损。

4.信号干扰：功率控制板工作时受到外部信号干扰，导致功率控制失效或误操作，影响发射机的正常使用。

以上这些故障都会导致PSM短波发射机功率控制板无法正常工作，造成发射机功率输出异常，甚至引发设备损坏和通讯中断。

对于这些故障的分析和解决至关重要。

三、故障分析与解决方法针对以上提出的PSM短波发射机功率控制板的常见故障，可以采取以下方法进行分析和解决：1.功率偏差大：对功率检测电路进行检测和校准，确保实时监测的功率数值准确无误，避免因为测量误差导致的功率输出异常。

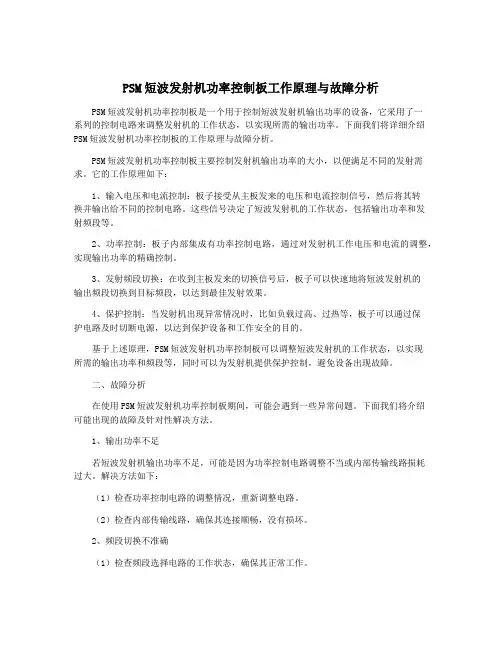

PSM短波发射机功率控制板工作原理与故障分析PSM短波发射机功率控制板是一个用于控制短波发射机输出功率的设备，它采用了一系列的控制电路来调整发射机的工作状态，以实现所需的输出功率。

下面我们将详细介绍PSM短波发射机功率控制板的工作原理与故障分析。

PSM短波发射机功率控制板主要控制发射机输出功率的大小，以便满足不同的发射需求。

它的工作原理如下：1、输入电压和电流控制：板子接受从主板发来的电压和电流控制信号，然后将其转换并输出给不同的控制电路。

这些信号决定了短波发射机的工作状态，包括输出功率和发射频段等。

2、功率控制：板子内部集成有功率控制电路，通过对发射机工作电压和电流的调整，实现输出功率的精确控制。

3、发射频段切换：在收到主板发来的切换信号后，板子可以快速地将短波发射机的输出频段切换到目标频段，以达到最佳发射效果。

4、保护控制：当发射机出现异常情况时，比如负载过高、过热等，板子可以通过保护电路及时切断电源，以达到保护设备和工作安全的目的。

基于上述原理，PSM短波发射机功率控制板可以调整短波发射机的工作状态，以实现所需的输出功率和频段等，同时可以为发射机提供保护控制，避免设备出现故障。

二、故障分析在使用PSM短波发射机功率控制板期间，可能会遇到一些异常问题。

下面我们将介绍可能出现的故障及针对性解决方法。

1、输出功率不足若短波发射机输出功率不足，可能是因为功率控制电路调整不当或内部传输线路损耗过大。

解决方法如下：（1）检查功率控制电路的调整情况，重新调整电路。

（2）检查内部传输线路，确保其连接顺畅，没有损坏。

2、频段切换不准确（1）检查频段选择电路的工作状态，确保其正常工作。

3、保护触发若短波发射机出现异常情况，PSM功率控制板会启动保护控制。

此时可能会导致短波发射机无法正常工作。

解决方法如下：（1）检查短波发射机检测线路，确定是否存在异常情况。

（2）检查PSM功率控制板保护电路，确认其正常工作。

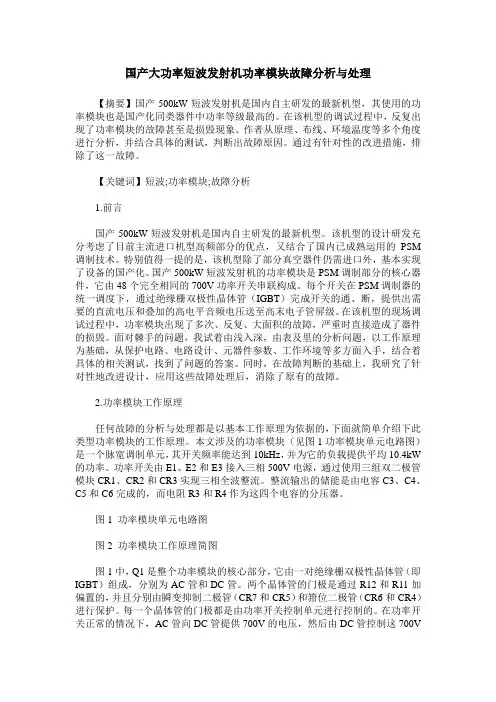

国产大功率短波发射机功率模块故障分析与处理【摘要】国产500kW短波发射机是国内自主研发的最新机型，其使用的功率模块也是国产化同类器件中功率等级最高的。

在该机型的调试过程中，反复出现了功率模块的故障甚至是损毁现象。

作者从原理、布线、环境温度等多个角度进行分析，并结合具体的测试，判断出故障原因。

通过有针对性的改进措施，排除了这一故障。

【关键词】短波;功率模块;故障分析1.前言国产500kW短波发射机是国内自主研发的最新机型。

该机型的设计研发充分考虑了目前主流进口机型高频部分的优点，又结合了国内已成熟运用的PSM 调制技术。

特别值得一提的是，该机型除了部分真空器件仍需进口外，基本实现了设备的国产化。

国产500kW短波发射机的功率模块是PSM调制部分的核心器件，它由48个完全相同的700V功率开关串联构成。

每个开关在PSM调制器的统一调度下，通过绝缘栅双极性晶体管（IGBT）完成开关的通、断，提供出需要的直流电压和叠加的高电平音频电压送至高末电子管屏级。

在该机型的现场调试过程中，功率模块出现了多次、反复、大面积的故障，严重时直接造成了器件的损毁。

面对棘手的问题，我试着由浅入深，由表及里的分析问题，以工作原理为基础，从保护电路、电路设计、元器件参数、工作环境等多方面入手，结合着具体的相关测试，找到了问题的答案。

同时，在故障判断的基础上，我研究了针对性地改进设计，应用这些故障处理后，消除了原有的故障。

2.功率模块工作原理任何故障的分析与处理都是以基本工作原理为依据的，下面就简单介绍下此类型功率模块的工作原理。

本文涉及的功率模块（见图1功率模块单元电路图）是一个脉宽调制单元，其开关频率能达到10kHz，并为它的负载提供平均10.4kW 的功率。

功率开关由E1、E2和E3接入三相500V电源，通过使用三组双二极管模块CR1、CR2和CR3实现三相全波整流。

整流输出的储能是由电容C3、C4、C5和C6完成的，而电阻R3和R4作为这四个电容的分压器。

PSM 100KW短波发射机功率模块工作原理与故障分析国家广电总局陈青松大型PSM短波发射机全机共使用50块功率模块，用于高末屏极直流供电48块，高末帘栅极供电2块，发射机当中大量使用此类功率模块，此类模块的工作稳定性至关重要。

现将此种模块的工作原理和存在的故障进行分析。

一、功率模块形成PSM调制器的基本原理，PSM调制器将传统的调幅器和主整变压器合二为一，主整电压化整为零。

一级功率模块是由低压整流器、滤波器、高速电子开关即IGBT 和空转二极管基本组成。

每级功率模块受数字化了的音频信号控制其导通，输入三相交流电压510V，输出直流电压700V，48级功率模块输出电压随调幅信号的变化而变化，并串联叠加输出，形成屏压加到电子管的屏极，用于屏极调制即（AM）。

工作于PSM（Pulse Step Modulation）调制方式，载波状态下正常工作模块为20块，固载波时的载波屏压为20块×700V=14KV，高音高调幅m=1时最多40级功率模块工作并叠加输出电压，其输出电压为40块×700V=28KV。

低音低调幅m=0时没有功率模块工作固输出电压为0，其余8块功率模块用于PDM补偿，用于最大限度的还原原始音频信号。

而用于帘栅极的2块功率模块工作于PDM脉宽调制方式，利用占空比原理输出电压，其输入电压为三相450V，输出电压为600V，二级模块串联叠加1.2KV，形成帘栅压加到电子管的帘栅极用于辅助调制。

传统的发射机主整电压输出载波功率，调幅器输出调幅功率，两者分别加之电子管屏极；而新型的PSM调制器输出功率既有载波功率也有调幅功率。

所以，设备简化输出效率更高。

同时为了使部分电子开关关断时能够保持串联电路的一直处于连通状态，每组功率模块的输出端都并联空转二极管DF,再有，为了使功率模块输出的脉冲阶梯式音频信号更加平滑化，最大限度的接近原始音频信号，在总输出端安装低通滤波器即俗称解调器。

同时给 出了解决问题 的方 法， 对提 高发射机稳 定工作提供 了一种思路 。 关键词 ： 冲阶梯调制 ；短 波发 射机 ；基 准电压 脉
中 图 分 类 号 ：Ｎ ３ Ｔ ８７ 文献标识码 ： Ａ
Ｏ 前 言
我 国的广 播事业经过 ５ ０多年 的发展 ， 己建成 由中、 波 短 广播 、 调频广播 、 有线广 播和卫 星广 播组 成 的广播 传输 覆 盖
信号 Ｕ 。 （ ）ｙ信 号 ： ２ 由功率控制 板送来 的控制 整机输 出功率 的 高、 、 、 低 升 降信 号。 （ ）ｚ： ３ 三角 波信 号 ， 控制 Ｐ Ｍ 补偿脉 冲 的超音频 三角 Ｄ
通关 断多少取决 于 信号 的大小 ， Ａ信 号的变化又取决 于 而 信号 （ 音频 ＋ 直流分 量 Ｄ ）ｌ信号 、 ｃ、 ， 超音频三角波信
分别受绝缘 门双 晶体管 （ｎｕａ ｄＧ ｔ ｉ ｌ Ｔａｓ ｔｒ即 Ｉｓｌｔ ａ ｓＢｐ ￣ ｒｎｉｏ， ｅ ｅ ｏ ｓ
ＩＢ ） Ｇ Ｔ 的电子开关 控制 。而这 些 开关 又 受控 于数 字化 直 流
款大功率 广播 发 射机 ， 采用 Ｐ Ｍ 调 制 方式 ， 有 效率 高 、 其 Ｓ 具
技术 的发展 ， 脉冲阶梯调 制 （ 简称 Ｐ Ｍ 调 制 ） 波发射 机 在 Ｓ 短 全 国很多 广播 发射 台站得到 应用 。 脉冲阶梯 调制 ， 是广播 发射机 较新 的一种 调制 方式 ， 它 的主要特 点就是 以数 字化 的大功 率直 流放 大器作 为调 幅发
压自 自 ” 升 降 的故 障现 象 ， 结合其线路原理 ， 通过 对故障现象
指标好 、 工作稳定等 优点 ， 发射 机控 制方 式采 用微处 理 机控
控制信号和音频调制 信号 ， 即用调制音频信号 的幅度来控制

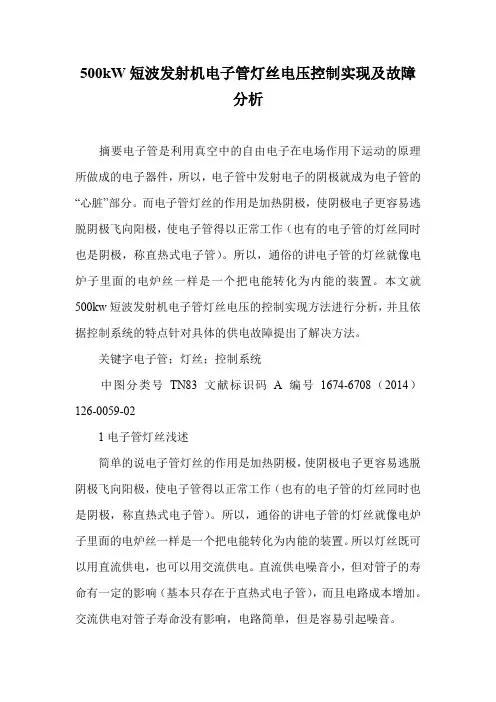

500kW短波发射机电子管灯丝电压控制实现及故障分析摘要电子管是利用真空中的自由电子在电场作用下运动的原理所做成的电子器件，所以，电子管中发射电子的阴极就成为电子管的“心脏”部分。

而电子管灯丝的作用是加热阴极，使阴极电子更容易逃脱阴极飞向阳极，使电子管得以正常工作（也有的电子管的灯丝同时也是阴极，称直热式电子管）。

所以，通俗的讲电子管的灯丝就像电炉子里面的电炉丝一样是一个把电能转化为内能的装置。

本文就500kw短波发射机电子管灯丝电压的控制实现方法进行分析，并且依据控制系统的特点针对具体的供电故障提出了解决方法。

关键字电子管；灯丝；控制系统中图分类号TN83文献标识码A编号1674-6708（2014）126-0059-021电子管灯丝浅述简单的说电子管灯丝的作用是加热阴极，使阴极电子更容易逃脱阴极飞向阳极，使电子管得以正常工作（也有的电子管的灯丝同时也是阴极，称直热式电子管）。

所以，通俗的讲电子管的灯丝就像电炉子里面的电炉丝一样是一个把电能转化为内能的装置。

所以灯丝既可以用直流供电，也可以用交流供电。

直流供电噪音小，但对管子的寿命有一定的影响（基本只存在于直热式电子管），而且电路成本增加。

交流供电对管子寿命没有影响，电路简单，但是容易引起噪音。

一般情况下，前级管增益大，如常用的12AX7或6AX7的μ值将近100，其增益非常大，用其做放大电路放大倍数在50倍以上，如两级放大的话放大倍数达50×50=2500倍。

所以前级放大信噪比很重要，尤其是用电子管作成的失真电路，很小的噪音干扰都会被放大为很明显的交流声，所以采用直流供电。

交流供电当然引起噪音的因素很多，如地线的处理也非常之重要。

一般情况下，后级管增益小，电流大，主要担任功率放大。

而且灯丝电流也相对大，整流稳压相对复杂，所以常采用Ac供电。

电子管灯丝的寿命受以下一些因素的影响：1）灯丝电压偏高对电子管寿命影响严重。

若灯丝电压互感器高于额定值3%，灯丝功率将加大5%，放射能力提高20%，但阴极寿命下降50%；2）阴极在2000k时的电阻约为在室温时300k电阻的7倍。

PSM短波发射机功率控制板工作原理与故障分析一、引言PSM短波发射机功率控制板是短波发射机的关键部件之一，负责控制发射机的输出功率，以确保发射机的稳定运行和输出信号的质量。

本文将介绍PSM短波发射机功率控制板的工作原理以及常见故障分析，以便工程师们能够更好地了解和维护该设备。

二、工作原理1. 功率控制原理PSM短波发射机功率控制板的主要功能是监测和调节发射机的输出功率。

其工作原理主要包括以下几个方面：(1) 信号检测：功率控制板通过信号检测电路监测发射机输出信号的功率水平。

(2) 比较调节：将监测到的功率信号与预设的目标功率进行比较，通过比较得到误差信号。

(3) 控制调节：根据误差信号调节控制放大器的增益，以实现对发射机输出功率的精确控制。

2. 工作流程PSM短波发射机功率控制板的工作流程如下：(4) 输出信号：经过功率控制板的调节后，发射机输出符合要求的信号。

三、故障分析1. 无法调节功率当发现PSM短波发射机功率控制板无法正常调节功率时，可能有以下几个故障原因：(2) 信号检测电路故障：当信号检测电路故障时，无法准确监测到发射机的输出功率，导致误差信号无法正确生成。

(3) 电源供应故障：电源供应的不稳定或者电源故障将导致功率控制板无法正常工作。

2. 输出功率不稳定(1) 温度变化：温度的变化会影响功率控制板的基准，导致输出功率波动。

(2) 调节元件故障：例如可变电阻或电容故障，都可能导致输出功率不稳定。

3. 其他故障除以上故障外，还可能出现其他故障，如接触不良、电路板损坏等。

四、维护方法针对以上故障情况，我们可以采取一些维护方法来保证PSM短波发射机功率控制板的正常工作：(1) 定期检查：定期检查功率控制板的各个部件，确保它们的正常工作。

(3) 消除干扰：采取一些措施来消除外部信号干扰，确保功率控制板的正常工作。

(4) 检修替换：一旦发现故障，及时进行检修或替换，保证功率控制板的正常运行。

PSM短波发射机功率控制板工作原理与故障分析
PSM短波发射机功率控制板是短波发射机中的一个重要部件，其主要功能是控制发射机的输出功率。

本文将介绍该控制板的工作原理和常见故障分析。

1. 输入功率检测：通过检测输入功率大小，控制板可以确定发射机的工作状态和输出功率。

2. 电压控制：通过对发射机的电压进行调节，控制发射机的输出功率。

4. 过载保护：当发射机的输出功率超过预设值时，控制板会自动关闭发射机，以保护设备免受损坏。

1. 电压调节故障：当控制板无法准确地调节发射机的电压时，可能导致输出功率不稳定或无法达到预期值。

这可能是由电压调节电路故障引起的，需要检查和修复电路问题。

2. 过载保护故障：当控制板误判发射机的输出功率超过预设值时，可能会引发过载保护装置的正常工作。

这可能是由于过载保护装置敏感度过高，或者是由于过载保护电路本身故障引起的。

需要检查和调整过载保护装置或修复电路故障。

PSM短波发射机功率控制板的工作原理是通过输入功率检测、电压控制、反馈控制和过载保护等方式来控制发射机的输出功率。

常见故障包括电压调节故障、过载保护故障、输入功率检测故障和反馈控制故障。

对于这些故障，需要检查和修复相应的电路问题，以确保短波发射机的正常工作。

PSM短波发射机功率控制板工作原理与故障分析在短波通信中，功率控制是非常重要的环节，它直接影响到通信的稳定性和质量。

PSM短波发射机功率控制板作为控制短波发射功率的核心组成部分，其工作原理和正常运行状态至关重要。

在PSM短波发射机功率控制板中，功率控制主要通过对功率管件进行控制来实现。

通常采用的方法是利用功率管的控制端来调整管子的Q点，从而改变功率管的工作状态，从而实现功率的调整。

功率控制的主要原理是利用控制电压来改变功率管的偏置电压，从而使得功率管的工作状态发生变化，最终实现功率控制的目的。

PSM短波发射机功率控制板还需要对反馈信号进行处理，通过监测输出功率的大小，对控制输入进行调整，从而达到所需的输出功率。

功率控制板中通常还包括有一些保护电路，可以对功率管进行过流、过压等保护，以保证设备的安全运行。

PSM短波发射机功率控制板的工作原理是通过对功率管件的控制来实现对输出功率的调整，并通过对反馈信号的处理，来实现输出功率的精确控制。

1. 电路部分故障在PSM短波发射机功率控制板的电路部分，常见的故障包括元器件损坏、焊点接触不良等。

当某一元器件损坏时，会导致功率控制板无法正常工作，甚至引起设备损坏。

焊点接触不良也是一个常见的问题，会导致信号传输不畅或者传输错误，从而影响功率控制的精确度。

针对这类故障，通常需要对电路进行全面的检查和测试，找出损坏点，并及时更换损坏的元器件或进行焊接修复。

PSM短波发射机功率控制板的控制部分包括控制电路和反馈信号处理电路。

当控制电路出现故障时，可能导致功率管的偏置电压无法正常调整，从而无法实现功率的精确控制；而当反馈信号处理电路出现故障时，可能导致对输出功率的监测出现问题，无法对控制输入进行精确调整。

这类故障通常需要通过对控制电路和反馈信号处理电路进行细致的检查，找出故障点，并进行相应的维修。

PSM短波发射机功率控制板中的保护部分通常包括过流保护、过压保护等功能，当这些保护电路出现故障时，可能导致功率管工作在不安全的状态下，从而引发设备的损坏甚至危险。

PSM短波发射机功率控制板工作原理与故障分析
PSM短波发射机功率控制板是短波发射机中的重要部件之一，主要用于控制发射机的
输出功率，确保发射功率的稳定性和精度。

本文将分析PSM短波发射机功率控制板的工作
原理和常见故障，并提供解决方案。

PSM短波发射机功率控制板主要由以下几部分组成：模拟电路、数字电路、电源管理
电路等。

模拟电路：由功率传感器、放大器、衰减器等组成，主要用于检测发射机的输出功率，并将功率信号转换为电压信号交给数字电路处理。

电源管理电路：负责对PSM短波发射机功率控制板的供电进行管理和保护，确保电源
供电稳定并防止电源过载。

（1）功率控制板工作不稳定
故障原因可能是电源电压不稳定或PSM短波发射机功率控制板内部的连接不良等。

解
决方案可以是检查电源电压是否稳定，排除供电问题；检查电路连接是否良好，如果出现
松动现象，重新加固连接即可。

（2）PSM短波发射机功率控制板输出功率不准确
故障原因可能是传感器电路出现问题，导致检测发射功率的值不准确。

解决方案可以
是对LED指示灯进行检查，观察是否亮灭正常，如果有异常情况需要及时更换LED指示灯。

故障原因可能是电源问题。

解决方案可以是检查电源供电是否正常，排除电源问题；
如果是因为闸流控制器出现损坏，需要及时更换闸流控制器。

• 26•引言：本文深入分析了TSW2500型500kW 短波发射机PSM 控制系统单元板YCP16原理与功能，并结合实际线路图进行了举例说明。

1.前言TSW2500型500kW 短波发射机具有自动化程度高、运行稳定和电声指标好等优点；其PSM 数字调制器的可靠性高，音频信号处理采用数字信号处理方式，稍作改造就可以进行数字DRM 广播(THALES.TSW2500型500kW 短波发射机技术简介.瑞士:THALES 公司,2005)。

2.PSM控制系统概述PSM 控制系统分为两个版本，分别是PSM6和PSM8。

二者实现的功能基本相同，PSM8与PSM6的不同主要有以下两点：（1）增加了数字音频信号和用于DRM 广播的IQ 信号输入功能；（2）采用新的芯片提高了集成度，将PSM6系统中音频输入和处理的几块电路板整合成了一块电路板，其它功能完全相同。

2.1 PSM6控制系统PSM6控制系统由以下功能单元组成(TSW2500型500kW 短波发射机技术维护手册.北京:国家广电总局无线局,2005.)，如表1所示。

表1 PSM6控制系统组成YCP16系统控制单元YCP08/YCP14谐波和交调失真补偿单元YCP02AF输入/信号处理单元YCP15PSM运算器单元 YCP04调制模式控制单元YCP17/YCP18光纤接口单元YCP05信号校正单元VCP02/03统接口底板YCP06过抽样滤波单元YCP08/YCP14谐波和交调失真补偿单元2.2 PSM8控制系统PSM8控制系统作了较大的改进，其中“音频输入与信号处理板”YCP24取代了PSM6控制系统的YCP02、YCP04、YCP05、YCP06共4块板，可接数字和模拟音频信号输入；YCP23板取代PSM6控制系统原YCO15板，可接IQ 信号输入，实现DRM 广播。

PSM8控制系统由以下功能模块组成，如表2所示。

表2 PSM8控制系统组成YCP16系统控制单元YCP23IQ输入/PSM运算器单元YCP24AF输入/信号处理单元YCP17/YCP18光纤接口单元YCP08/YCP14谐波和交调失真补偿单元VCP02/03统接口底板3.YCP16板原理与功能YCP16板作是PSM 控制系统的核心，主要负责数据采集和系统的控制、保护，并与发射机控制系统进行通讯，接受命令并反馈本系统的工作状态，如图1所示。

PSM短波发射机功率控制板工作原理与故障分析PSM短波发射机功率控制板是用于控制发射机输出功率的核心部件。

它通过信号处理和电路控制，将输入信号转化为输出功率，并对输出功率进行调节和控制。

其工作原理如下：1. 输入信号处理：控制板接收来自信号源的输入信号，经过放大、滤波和调制等处理，将信号转化为适合发射的波形和频率。

2. 功率放大：经过输入信号处理后，信号进入功率放大电路，通过功率放大器的放大作用，使信号的功率得到增加。

3. 功率控制：功率放大电路输出的功率通过功率控制器进行控制。

功率控制器可以根据需要调节放大器的增益，以达到所需的输出功率。

4. 反馈回路：短波发射机功率控制板还包括一个反馈回路，用于监测输出功率并进行调节。

当输出功率超过或低于设定值时，反馈回路会自动调整信号的放大量，以使输出功率保持在设定范围内。

故障分析：1. 信号处理故障：如果输入信号处理出现问题，如放大、滤波或调制不正常，可能会导致输出信号的频率和波形不正确，进而影响到输出功率的质量和稳定性。

2. 功率放大故障：功率放大电路故障可能会导致输出功率不稳定或无输出。

功率放大器的管子损坏、供电不稳定等问题都会影响到输出功率的稳定性和正常工作。

3. 功率控制故障：功率控制器故障可能导致输出功率无法达到设定值或无法进行精确控制。

控制器的电路元件损坏、控制手段失效等都会影响到功率控制的有效性。

4. 反馈回路故障：反馈回路故障可能导致输出功率无法进行有效调节。

如果反馈回路无法准确感知输出功率的变化并进行调整，可能会导致输出功率的偏离和不稳定。

PSM短波发射机功率控制板通过信号处理、功率放大、功率控制和反馈回路等环节，使输入信号转化为输出功率，并对输出功率进行调节和控制。

故障可能出现在信号处理、功率放大、功率控制和反馈回路等环节中，会导致输出功率的质量、稳定性和控制能力受到影响。
