工程制图要求

过盈配合 用于零件间只依托结合面之间旳过盈来实现传动旳场合（无键、 销、
螺钉等紧固件），过盈配合旳零件不可拆卸
过渡配合 用于零件间定位精确、无相对运动，要求能拆卸旳场合。
17
二、配合
2. 配合旳基准制
2、配合旳基准制 1）基孔制
2）基轴制
1）基孔制 基本偏差为一定旳孔旳公差带，与不同基本偏差旳轴旳公
4

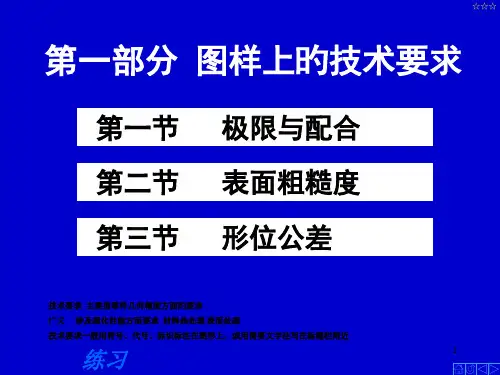

第一节 极限与配合
一、尺寸公差
２. 极限偏差 尺寸公差
极限偏差：极限尺寸减基本尺寸所得代数差
(代数差,能够是正值、负值或零)
上偏差＝最大极限尺寸﹣基本尺寸 下偏差＝最小极限尺寸﹣基本尺寸
孔
上偏差代号为ES 下偏差代号为EI
ES = +0.021
EI = 0
公差=0.021
轴 上偏差代号为es
下偏差代号为ei
ቤተ መጻሕፍቲ ባይዱ
2）过盈配合
3）过渡配合
1）间隙配合
间隙
• 确保具有间隙旳配合，孔公差带完全在轴公差带之上，任 取其中一对孔和轴相配，都成为具有间隙旳配合（涉及最小 间隙为零）
15
二、配合
1、配合旳种类
1、配合种类 1）间隙配合
2）过盈配合 3）过渡配合
过盈配合
• 确保具有过盈旳配合。孔公差带完全在轴公差带之下,任
标注上、下偏差旳措施
P.200
上、下偏差数值 相同步旳标注措13 施
二、配合
1、配合旳种类
基本尺寸相同旳，相互结合旳孔和轴公差带之间旳关系称为配合
根据使用要求旳不同， 孔和轴之间旳配合有 松有紧
三种配合种类
• 间隙配合 • 过盈配合 • 过渡配合
14

建筑工程制图规范在建筑工程中，制图是非常重要的环节之一，它是建筑设计与实际施工之间的桥梁。

为了确保建筑工程的设计、施工与使用的统一性、合理性和可行性，制图必须符合一定的规范。

本文将从建筑工程制图的概念、表达要求和常用符号等方面，介绍建筑工程制图规范。

一、建筑工程制图的概念建筑工程制图是指将建筑设计方案用图形的形式进行表达和传递的过程。

它包括建筑图纸的绘制和建筑图样的标注、注释等操作。

建筑工程制图不仅要准确、明确地表达设计意图，还要能够为施工提供清晰的指导。

建筑工程制图可以分为平面图、立面图、剖面图、施工图等不同类型。

每一种图纸都有自己的要求和规范，以保证设计的准确性和可操作性。

二、建筑工程制图的表达要求1. 尺寸与比例：建筑图纸中的尺寸必须准确，并且符合比例关系。

通常使用原比例和放大比例两种方式表达。

2. 符号与标识：建筑图纸中的符号和标识要统一清晰，以确保不同人员能够准确理解。

3. 标注与注释：建筑图纸中需要标注和注释的内容包括材料、构件、尺寸、设备、图例等。

这些标注和注释都必须明确且易于理解。

4. 细节与绘图技巧：对于一些细节部分，建筑图纸需要加以重点表达。

同时，绘图技巧的运用也能提高图纸的可读性和美观度。

三、建筑工程制图的常用符号1. 标志性符号：如平面图中的北方向箭头、立面图中的正方向标识等。

2. 材料与构件符号：如墙体、门窗、楼梯等的图例标志。

3. 尺寸符号：如直线箭头表示尺寸起点和终点，水平线表示线中的尺寸等。

4. 设备与设施符号：如空调、电源、给排水等的符号标识。

5. 标注符号：如文字注释符号、施工构造标注符号等。

这些符号是建筑工程制图中常用的，熟练运用这些符号符合规范的绘制图纸对于建筑工程的设计与施工至关重要。

四、总结建筑工程制图规范对于建筑工程的设计与施工具有重要的指导作用。

准确、优秀的建筑图纸既能够帮助设计人员表达设计意图，也能够为施工人员提供清晰的指导。

建筑工程制图的概念、表达要求和常用符号都是建筑工程制图规范中的重要内容。

CAD工程制图基本要求在现代工程领域，CAD（计算机辅助设计）工程制图已经成为不可或缺的重要工具。

它不仅能够提高设计效率和精度，还能为后续的生产制造、施工安装等环节提供准确的技术依据。

为了确保 CAD 工程制图的质量和有效性，以下是一些基本要求。

一、图纸设置1、图纸幅面应根据所绘制图形的大小和复杂程度，选择合适的图纸幅面。

常见的幅面有 A0、A1、A2、A3、A4 等，其尺寸应符合国家标准。

2、图框和标题栏图框应绘制在图纸的周边，其格式和尺寸也有相应的标准规定。

标题栏通常位于图纸的右下角，包含工程名称、图纸名称、比例、制图者、审核者等信息。

3、比例应根据图形的实际尺寸和图纸幅面，选择适当的比例。

比例应标注在标题栏中，常见的比例有 1:1、1:2、1:5、1:10 等。

二、图层管理1、图层设置根据图形的不同元素和性质，如轮廓线、中心线、尺寸标注、文字等，设置不同的图层。

每个图层应具有明确的名称和属性，如颜色、线型、线宽等。

2、图层的使用在绘制图形时，应将不同的元素放置在相应的图层上，以便于管理和修改。

同时，应合理控制图层的显示和隐藏，以提高绘图效率。

三、图形绘制1、线条绘制线条应清晰、光滑、连续，避免出现断裂、重叠等现象。

不同类型的线条，如实线、虚线、点划线等，应根据国家标准和绘图规范进行使用。

2、图形的准确性所绘制的图形应准确反映设计意图，尺寸标注应精确无误。

对于复杂的图形，可以采用分解绘制的方法，逐步完成。

3、图形的完整性图形应包含所有必要的信息，如视图、剖视图、局部放大图等，以充分表达设计对象的结构和形状。

四、尺寸标注1、标注样式尺寸标注的样式应符合国家标准，包括字体、字号、箭头样式等。

标注的尺寸应清晰、易读，不得相互遮挡。

2、标注的准确性尺寸标注的数值应准确无误，且与图形的实际尺寸一致。

标注的位置应合理，便于读取和理解。

3、公差标注对于有公差要求的尺寸，应按照标准进行公差标注，明确尺寸的允许偏差范围。

CAD制图的基本要求CAD制图的基本要求工程制图是一个工程技术中的一个重要过程。

下面是店铺整理的CAD制图的基本要求，欢迎阅读!1、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。

B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2.每张图纸须编制图名、图号、比例、时间。

3.打印图纸按需要，比例出图。

2、常用制图方式一、常用比例1:1， 1:2 ，1:3 ，1:4 ，1:5 ，1:6 ，1:10 ，1:15， 1:20 ， 1:25，1:30， 1:40 ， 1:50， 1:60， 1:80 ，1:100 ，1:150， 1:200， 1:250 ，1:300 ，1:400， 1:500二、线型1.粗实线:0.3mm1)平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)。

2)室内外立面图的轮廓。

3)建筑装饰构造详图的建筑物表面线。

2.中实线:0.15-0.18mm1) 平、剖面图中被剖切的次要建筑构造的轮廓线。

2)室内外平顶、立、剖面图中建筑构配件的轮廓线。

3)建筑装饰构造详图及构配件详图中一般轮廓线。

3.细实线:0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4.细虚线:0.1-0.13mm1) 室内平面、顶面图中未剖切到的主要轮廓线。

2)建筑构造及建筑装饰构配件不可见的.轮廓线。

3)拟扩建的建筑轮廓线。

4)外开门立面图开门表示方式。

5.细点划线:0.1-0.13mm中心线、对称线、定位轴线。

6.细折断线:0.1-0.13mm不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1. m: 12mm(在A0、A1、A2、图纸)2. m: 10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图。
