风景园林制图标准

园林景观CAD制图规范在园林景观设计领域，CAD 制图是一项至关重要的工作。

准确、清晰、规范的 CAD 制图不仅能够有效地传达设计意图，还能为后续的施工和项目管理提供可靠的依据。

为了确保园林景观 CAD 制图的质量和效率，制定一套完善的制图规范是必不可少的。

一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面，如 A0、A1、A2 等。

一般来说，总平面图宜采用 A1 或 A0 幅面，分区平面图和详图可采用 A2 或 A3 幅面。

2、图框与标题栏采用标准的图框格式，包括公司名称、项目名称、图纸名称、比例、日期等信息。

标题栏的内容应清晰、准确，便于识别和管理图纸。

3、比例根据图纸所表达的内容和范围，选择合适的比例，如1:100、1:200、1:500 等。

同一套图纸中，尽量采用统一的比例，特殊情况可在图中单独标注。

4、单位统一采用毫米（mm）作为制图单位，确保尺寸的准确性和一致性。

二、图层管理1、图层设置合理设置图层，将不同类型的图形元素（如地形、植物、建筑、道路等）分别放置在不同的图层中。

为每个图层设置明确的名称、颜色和线型，以便于区分和管理。

2、图层顺序按照从上到下的顺序，依次排列地形、建筑、植物、道路等图层，保证图形的显示效果清晰合理。

3、图层锁定与隐藏在绘制过程中，对于已经完成或暂时不需要编辑的图层，可以进行锁定或隐藏，避免误操作。

三、图形绘制1、线条线条的类型（实线、虚线、点划线等）应根据图形的性质和用途进行选择。

线条的宽度应根据比例和表达的重点进行设置，一般粗线用于轮廓线，细线用于细节和标注。

2、字体选用标准的字体样式，如宋体、黑体等，确保字体清晰可读。

标注文字的高度应根据图纸比例和图面大小进行调整，一般为25mm 5mm。

3、尺寸标注尺寸标注应准确、清晰，包括线性尺寸、半径尺寸、角度尺寸等。

标注的位置应合理，不遮挡图形的重要部分，且便于阅读。

4、符号与图例制定统一的符号和图例，用于表示植物、铺装、灯具等元素。

园林景观制图标准一、总则1.0.1为了统一园林景观制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

1.0.2本标准是园林景观制图的基本规定，适用于总图、园建、结构、给水排水、绿化等各专业制图。

1.0.3本标准未详尽之处，应参照《房屋建筑制图统一标准》GB/T 50001-2001（以下简称《统一标准》）的相应规定以及各有关专业的制图标准。

1.0.4统一使用“天正建筑8”作图软件。

1.0.5按标准化模式作图，尽量统一。

（见标准图）二、排图与图号2.1图纸幅面2.1.1图纸幅面及图框尺寸，应符合《统一标准》的相关要求。

2.1.2图纸的短边一般不应加长，长边可加长；加长图纸须加图纸长度1/4的整数倍。

2.1.3一般A0～A3图纸宜横式使用；必要时，也可立式使用。

2.1.4A0和A1图纸一般用于总图或局部平面，A2图纸用于详图；如果无特殊要求，不用A3或A4图纸。

2.2图纸编排顺序2.2.1工程图纸应按专业顺序编排。

一般应为图纸目录、设计说明、总图、园建图、结构图、给水排水图、绿化图……等。

2.2.2各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。

一般应从上到下，从左到右，先平立面、后剖面详图排列。

2.3图纸编号2.3.1工程名称、工程号需按统一要求填写（由项目负责人于前期制定标准图框）。

2.3.2图名应包括图纸内所有单个小图的全名；若图名位置有限，可将内容相同的小图名称合并后填写。

2.3.3图号按统一要求编写，排序及代码如下：目录 ML ML-1.0 / Ml-2.1说明 SM SM-1.0 / SM-2.1总图 ZP ZP-1.0 / ZP-2.1大样 BZ BZ-1.0 / BZ-2.1园建 J J-1.0 / J-2.1结构 G G-1.0 / G-2.1水施 SS SS-1.0 / SS-2.1电施 DS DS-1.0 / DS-2.1绿化 LS LS-1.0 / LS-2.1（一个编号只有一张图时，用前一种编号方法，如：J-1.0，J-2.0……一个编号有多张图时，用后一种编号方法，如：J-2.1，J-2.2……）三、图层与线宽3.0.1常用图层应分为自定义图层及天正自动生成图层。

风景园林图例图示标准关于发布行业标准《风景园林图例图示标准》的通知建标[1995]427号各省、自治区、直辖市建委（建设厅），计划单列市建委，国务院有关部门：根据原城乡建设环境保护部（87）城科字第276号文的要求，由同济大学建筑城市规划学院主编的《风景园林图例图示标准》，业经审查，现批准为行业标准，编号CJJ-67-95,自1996年3月1日起施行。

本标准由建设部城镇建设标准技术归口单位建设部城市建设研究院归口管理，其具体解释工作由同济大学建筑城市规划学院负责。

本标准由建设部标准定额研究所出版。

中华人民共和国建设部1995年7月25日总则1.0.1为了统一风景园林制图的常用图例图示，适应风景园林的建设发展，制定本标准。

1.0.2本标准适用于绘制风景名胜区、城市绿地系统的规划图及园林绿地规划和设计图。

1.0.3未规定的图例图示，宜根据本标准的原则和所列图例的规律性进行派生，图例图示的形象应以简明、清晰、美观为原则。

1.0.4图例图示的尺度应根据图纸的比例、设计的深度和图面效果去定。

1.0.5图例图示可进一步用字母、数字、文字等加以补充。

1.0.6风景园林制图应符合本标准外，尚应符合国家现行有关标准的规定。

2风景名胜区与城市绿地系统规划图例2.1地界序号名称图例说明2.1.1 风景名胜区（国家公园）、自然保护区等界2.1.2 景区、功能分区界2.1.3 外围保护地带界2.1.4 绿地界用中实线表示2风景名胜区与城市绿地系统规划图例2.2景点、景物序号 名 称 图 例 说 明2.2.1 景点各级景点依圆的大小相区别；左图为现状景点，右图为规划景点。

2.2.2 古建筑2.2.2～2.2.29所列图例宜供宏观规划时用，其不反映实际地形及形态。

需区分现状与规划时，可用单线圆表示现状景点、景物，双线表示规划景点、景物。

2.2.3 塔2.2.4 宗教建筑（佛教、道教、基督教……）2.2.5 牌坊、牌楼2.2.6 桥2.2.7 城墙2.2.8 墓、墓园2.2.9 文化遗址2.2.10 摩崖石刻2.2.11 古井2.2.12 山岳2.2.13 孤峰2.2.14 群峰2.2.15 岩洞也可表示地下人工景点2.2.16 峡谷2.2.17 奇石、礁石2.2.18 陡崖2.2.19 瀑布2.2.20 泉2.2.21 温泉2.2.22 湖泊2.2.23 海滩溪滩也可用此图例2.2.24 古树名木2.2.25 森林2.2.26 公园2.2.27 动物园2.2.28 植物园2.2.29 烈士陵园2风景名胜区与城市绿地系统规划图例2.3服务设施序号名称图例说明2.3.1 综合服务设施点各级服务设施可依方形大小相区别。

春雨原色制图规范景观设计制图规范主编：校对：审定：编者单位：编制日期：目录 (1)第一章：总则第二章：制图规范一.一般规定1.图幅、比例 (2)2.图层 (3)3.图线、图例 (4)4.文字标注 (5)5.尺寸标注 (6)6.常用符号 (7)二.专项规定 (12)1.总图 (13)2.放线索引图 (13)3.竖向 (14)4.道路铺装 (14)5.绿化植栽 (15)6.小品 (15)7.水电 (16)三.材料名称标注 (16)四.图纸编排及装订 (18)第三章：作图软件规范设置第四章：图纸内容及要求一.方案设计图(一)方案设计展板(二)方案设计图册(三)方案设计幻灯演示文件二.扩大初步设计图第五章：附图第一章总则1.为了统一我公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。

2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。

3.本标准适用于春雨计算机制图。

4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。

第二章制图规范第二章(一) 一般规定第一节图幅、比例一.图纸幅面：1.图框位置：春雨04/e春雨/文件/天下图框2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的规定。

3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。

一般A0~A3图纸宜横式使用；必要时，也可立式使用。

4.一个工程设计中，使用的图纸一般不宜多于两种幅面，不含目录及表格所使用的幅面。

5.为方便出图，每张图纸图框下应标明图幅、比例；图纸文件名应按如下格式保存：“图号/图名/图幅-比例”，例如：“JS2廊架施工设计A2-30”。

二.比例：1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。

2.一张图纸内，应以一种比例为主，且单张图纸内所用比例不宜超过3种。

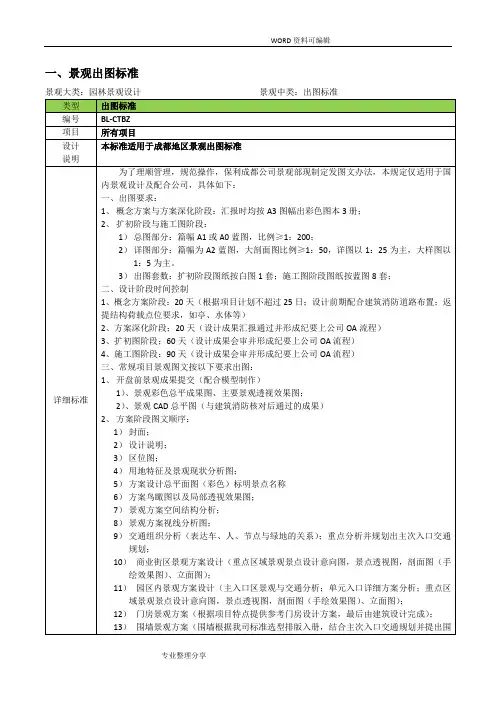

一、景观出图标准二、景观施工图图纸细目及内容说明三、私家花园划分标准①本图纸中所标注面积为图纸测量面积；请按8折后面积销售；②私家花园内不可避免会出现雨污水井，客户不能随意损毁；③私家花园分隔为1.5米（修剪后）高小天竺桂（2-4公分独杆型如上图）分隔；（满足规划验收使用，植物分隔较好，不用简易铁艺栏杆）；④私家花园划分以后，还需复核绿地指标；是否满足各项目规划报建时的绿地指标；5.面积列表原则：常规按以下表头；栋号单元号房号图纸框线面积㎡销售面积（已8折后面积）㎡备注建议营销部按图纸框线面积定价；按8折后面积签订合同，避免交房私家花园面积纠纷；6.建筑提供条件图：建筑规划总图、建筑首层平面并标注与销售一致的房屋编号和各楼栋建施图7.出图成果要求：①总图A2图框电子文档1份，转成PDF格式文件1份；②分图按栋号A3图框电子文档各1份，转成PDF格式文件各1份；③EXCEL表格电子文档1份，（表头按上述第5条）私家花园交付标准1、私家花园围闭形式按1.5米（修剪后）高小天竺桂植物分隔；2、私家花园内不种植乔木；3、私家花园内铺设台湾二号草皮；若需改为混播草皮必须与部门领导共同确认。

签字流程1、线下流程：景观设计单位提供图纸→景观设计经办人（审核）→项目现场工程师（审核落实场平）→技术部项目负责人（复核签字）→景观经理（审批）→技术部经理（审批签字）2、OA流程：景观设计经办人上OA流程→技术部项目负责人（审核）→景观经理（审批）→技术部主管经理（审批）→技术部总监（审批）→分四条线①→营销总监（协同）→营销经理（协同）→营销项目经办人（协同）②→财务张总→财务签约组经理（协同）→签约组经办人（协同）③→项目部经理（协同）→项目部景观工程师（协同）④→客服经理→客服专员最后→技术部景观设计经办人（归档）备注四、景观设计标准模块类型 2.4米宽道路（消防道）做法编号BLCD-DL-01适用项目适宜用于保利成都公司设计说明照片图纸工艺说明1、道路结构基层总宽度4米；铺装道路宽度2.4米（靠绿化中庭一侧布置）；隐藏道路宽度1.6米；2、波打线：300x300x20芝麻黑花岗岩烧面；中间铺装：300x600x20锈石花岗岩烧面席纹铺贴、3、分隔带间距约10米设置一道；总宽控制600；分隔带做法：两边300X150X20厚芝麻黑烧面花岗岩密缝；中间300X150X20厚新疆红烧面花岗岩密缝备注1、铺装道路两边的雨水口篦子为深绿色高分子篦子（上面彩图），由总平单位施工；2、雨水口设置在铺装边缘外的草皮上；3、根据排水需要，道路两边的雨水口可以错位布置；由景观设计师审核取舍；4、消防道范围内不应种植妨碍消防车形式的乔灌木；其他通常消防道路标高为地下室顶板之上900高位置，局部根据单元入户以及建筑正负零适当调整标高；建筑单元入口尽量不设残坡，建筑设计尽量保证入口坡度6%以下；单独残坡不超过8%类型4米宽道路（消防道）做法编号BLCD-DL-02适用项目适宜用于保利成都公司设计说明照片图纸工艺说明1、道路结构基层总宽度4米；铺装道路宽度也是4米；2、波打线：300x300x20芝麻黑花岗岩烧面；中间铺装：300x600x20锈石花岗岩烧面席纹铺贴；3、分隔带间距约10米设置一道；总宽控制600；分隔带做法：两边300X150X20厚芝麻黑景观大类：道路景观景观中类：道路做法1、本道路结构做法位于“消防主干道图册”内，必须在总图上标识出各类沥青道路做法分景观大类：道路景观景观中类：道路做法1、本做法适用于道路宽为0.9-3.0米之铺装面层；景观中类：道路做法景观大类：道路景观1、A型结构剖面适用于所有园路：如石材路面、水洗石路面、卵石路面、烧结砖路面、园路倒角处用整块石材处理，不做石材拼接。

风景园林图例图示标准
１总则
1.0.1 为了统一风景园林制图的常用图例图示，适应风景园林的建设发展，制定本标准。

2风景名胜区与城市绿地系统规划图例
2.4运动游乐设施
序号名称图例说明泳天游然
2.4.1
场
2.6用地类型
设村镇建 2.6.1
地图中斜览风景游线与水平线成452.6.2
度角地
假旅游度
2.6.3
地施服务设 2.6.4 地施市政设
2.6.5
地．
3 园林绿地规划设计图例
3.3水体
序号名称图例说明
水自然形
3.3.1
体水规划行3.3.2
体瀑跌水、 3.3.3
布 3.3.4 旱涧
3.3.5
溪涧
3.4小品设施
序号名称图例说明
喷泉3.4.13.4.2雕仅表位置不表示具体形态以下叶可3.4.3花
据设计形态表
座3.4.4
3.4.5花
上图实砌或漏空围墙3.4.6围
下图栅栏或篱笆围上图非金属栏杆
3.4.7栏
金属栏下图为
3.6植物
说
序号名称图例
明
落叶阔叶乔3.6.1
木乔叶阔长绿3.6.1
3.6.2
木乔叶针落叶3.6.3
木．
4 树木形态图示4.1枝干形态
4.1.3
形干垂枝无主轴4.1.4
形干丛生无主轴4.1.5
形干匍匐无主轴4.1.6
形
冠形态树4.2。

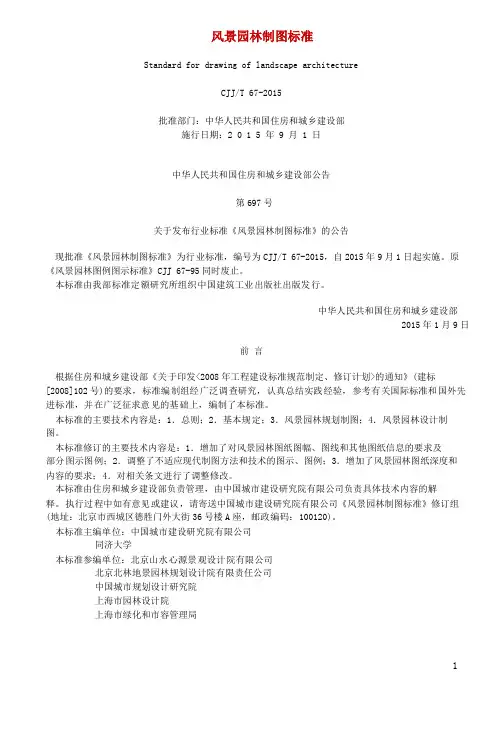

风景园林制图标准Standard for drawing of landscape architectureCJJ/T 67-2015批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 5 年 9 月 1 日中华人民共和国住房和城乡建设部公告第697号关于发布行业标准《风景园林制图标准》的公告现批准《风景园林制图标准》为行业标准，编号为CJJ/T 67-2015，自2015年9月1日起实施。

原《风景园林图例图示标准》CJJ 67-95同时废止。

本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部2015年1月9日前言根据住房和城乡建设部《关于印发<2008年工程建设标准规范制定、修订计划>的通知》(建标[2008]102号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本标准。

本标准的主要技术内容是：1．总则；2．基本规定；3．风景园林规划制图；4．风景园林设计制图。

本标准修订的主要技术内容是：1．增加了对风景园林图纸图幅、图线和其他图纸信息的要求及部分图示图例；2．调整了不适应现代制图方法和技术的图示、图例；3．增加了风景园林图纸深度和内容的要求；4．对相关条文进行了调整修改。

本标准由住房和城乡建设部负责管理，由中国城市建设研究院有限公司负责具体技术内容的解释。

执行过程中如有意见或建议，请寄送中国城市建设研究院有限公司《风景园林制图标准》修订组(地址：北京市西城区德胜门外大街36号楼A座，邮政编码：100120)。

本标准主编单位：中国城市建设研究院有限公司同济大学本标准参编单位：北京山水心源景观设计院有限公司北京北林地景园林规划设计院有限责任公司中国城市规划设计研究院上海市园林设计院上海市绿化和市容管理局1杭州市园林设计院本标准主要起草人员：林鹰周向频丘荣吴婧洋郭竹梅李铭刘滨谊贾建中闫勤玲赵新路周为钟继涛庄伟严国泰李铁军李毅金云峰应欣吴承照王智牛铜钢刘悦来李瑞冬戴代新本标准主要审查人员：张树林李敏李欣张新宇李青徐育红应傅华赵鹏刘海龙刘志强1 总则1．0．1 为规范风景园林的制图，准确表达图纸信息，保证制图质量，制定本标准。

风景园林设计制图规范一、说明1、为了统一制图规则，保证出图质量，提高制图效率，做到图面清晰、简明、符合设计、施工、存档的要求，适应施工需要，特制定本标准。

2、本标准适用于计算机和手工制图。

3、本标准适用于总图、建筑、结构、植物配置、大样图、给排水、电气等专业。

4、本标准适用以下工程：城市广场设计、高档社区、风景名胜区、道路景观设计。

5、为便于执行本标准条文时区别对待，对要求严格程度不同的用词，说明如下: 1)表示很严格，非这样做不可的用词:正面词采用“必须”；反面词采用“严禁”。

2)表示严格，在正常情况下均应这样做的用词:正面词采用“应”；反面词采用“不应”或“不得”。

3)表示允许稍有选择，在条件许可时首先应这样做的用词:正面词采用“宜”；反面词采用“不宜”。

表示有选择，在一定条件下可以这样做的用词，采用“可”。

5)本标准中指定按其他有关标准执行时，写法为“应符合……的规定”或“应按……执行”。

6、本规范只适用于中国市政工程西南市政设计研究院建筑与景观设计室。

二、图纸规格1、图纸规格（mm）：a0(841x1189)，长边加长后：1486(1/4)，1635(1/2)，1783(3/4)，1932(1)。

a1(594x841)，长边加长后：1051，1261，1471，1682。

a2(420x594)，长边加长后：743，891，1041，1189。

a3(297x420)，长边加长后：630，841，1051，1261。

2、一个工程设计中，幅面以a2为基准，不宜多于两种幅面。

三、图线1、粗点划线宽度为1b，用于总图规划红线。

2、细点划线宽度为0.25b，用于中心线、对称线。

3、粗实线宽度为0.5b-1b，用于剖面线、主要轮廓线、剖切符号。

4、中粗实线宽度为0.25b-0.5b，用于可见轮廓线、图例线。

5、细实线宽度为0.25b以下，用于可见轮廓线、图例线。

6、粗虚线宽度为0.5b-1b，用于主要不可见轮廓线、图例线。
