绿化配备图（种植图）①苗木列表（涉及乔木、中层苗木、花灌木及地被苗木、水生植物数量、规格）②绿化配备总平而图（涉及乔木层、中苗木层、水生植物层、地被花灌木及地被苗木层）③乔木配备总平而图（涉及乔木层、乔木文字层、排图时如有空位状况不可排进乔木登记表）④中层苗木及水生植物配备总平而图（涉及中层苗木、水生植物层及其相应文字图层，排图时如有空位状况不可排进乔木登记表）⑤花灌木及地被苗木配备总平而图（涉及花灌木及地被苗木图层及苴相应文字图层）一、封而:1. 项目名称（美域新城二期园林景观施工图设计）2. 开发商（甲方公司）爼称：珠海远大美域3. 设计方（我司）需称：深圳雅而菲空间美术设计有限公司4. 项目完毕日期：.9.275. 总平（浅灰色）作底二、目录三、设计阐明四、原则做法（在项目所涉及到做法前打勾）五、YS001总平面（比例按照总平面积大小泄）1. 建筑及周边关系总平面图、楼层及一层标高、楼板轮廉线2. 园林设计总平而-铺装轮解线，隐蔽式消防车道界线，园建小品顶视图，等高线，重要道路园林排水口，重要乔木3. 标注：重要标高、立位点、斜律、排水方向（道路、广场）4. 文字标注：景园名称（标注在图中）、景点名称（标注线引出）5. 图例（制表）：标髙（路面、水景）、泄位、斜律、排水方向、排水口、楼板轮廓线、隐蔽消防车道界线、等髙线、乔木、景园名称、景点需称六、YS002索引总平而图依照方案文化分区划分索引区域，用索引线画出标注区域文化名称（景园统称）。
七、YS002-1景园需称索引详图细化上级索引（索引总平而图）划分景园划称平而区域（在YS002基本上）用索引线标注下级区域名称及所含详图页码。
八、YS003竖向总平而图（在总平面基本上细化）YS003标髙、斜率等髙线及英中心高点与底点，排水方向（道路、广场）（省略细节）（路而、水景）九、YS003-1景园纪称竖向详图（依照索引总平面图分块做）YS003-1详细标注出所有标高、斜率等髙线每个标高、排水方向（路而、水体、驳岸）十、YS004左位总平而图1. 在总平而图基本上去掉等高线、乔木、标注（园林、文字标、除泄位以外）2. 细化总平而图上建位，标注岀道路、广场、水岸线重要泄位点十一、YS004-1景园左位详图在泄位总平而图基本上，泄出详细道路、广场、水岸线、小品园建定位点十二、YS005铺装总平而图标注出而积较大铺装材料名称规格十三、YS005-1景园铺装索引详图将景园中所有铺装分块用索引线画岀，标注出各块详图号页码十四、YS005-2铺装详图1. 铺装每块详图上标注详细尺寸，引线引出材料爼称规格，并按比例及材料原有规格填充铺装样式2. 每张详图制作物料表，涉及：材料图例，相应爼称、规格、工程量（异形切割材料要单独画岀大样及工程量）线型阐明：1、总平而，索引，铺装，竖向图线形1、描图需按规窪区别线颜色.量取整数尺寸，不得依照线描图随意描绘。
园林施工图绘制标准2022-05-2709:251、一般制图规范1.1图线1.11线宽的定义1.12线宽的分类可以通过颜色来分类，如5＃蓝色为0.70；1#红色为0.55；4＃青色为0.35；3＃绿色（植物）和6＃品红（文字、指引线、标注、标高）为0.15；8＃灰色为0.10；其余线宽根据各专业设计图纸的要求。
1.13图线不得与文字、数字或符号重叠、混淆。
不可避免时，应首先保证文字等的清晰。
1.14图例上所需书写的文字、数字或符号等均应笔画清晰，字体端正，排列整齐，语句完整（如道路名称），标点符号应清楚正确。
1.2比例1.21绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从下表中选用，并应优先选用表中的常用比例。
常用比例1:1、1:2、1:5、1:10、1:20、1:50、、1:150、1:100、1:200、1:500、1:1000、1:2000、1:5000可用比例1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600、1:1500、1:25001.22常用图纸如下，同一张图纸中，不宜出现三种以上的比例。
1.23比例宜写在图名的右侧，字的基准线应取平，字体均为华文细黑（宽高比为0.7），图文名字字高5mm，比例字高为3mm。
如下图（或详制图模板）：1.3图幅1.32图纸出图需要外挂“----------有限公司”出图章的，采用该公司的图框；图纸出图盖本公司出图章或不用出图章的，可用本公司图框。
1.33A4文件的文件号按顺序命名，如001。
1.34加长图框尺寸详见下表：幅面尺寸长边尺寸(mm)长边加长后尺寸(mm)A011891486163517831932208022302378A1841105112611471168218922102A259474389110411189133814861635178319322080A342063084110511261147116821892注：有特殊要求的图纸，可采用841mm某891mm与1189mm某1261mm1.35一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。

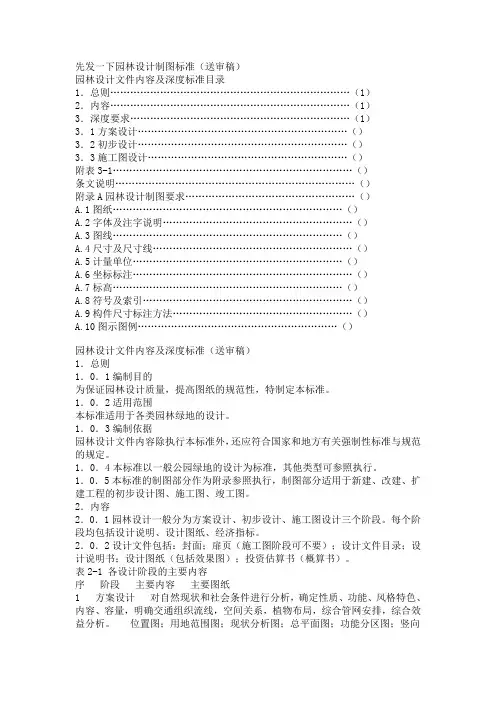

先发一下园林设计制图标准（送审稿）园林设计文件内容及深度标准目录1．总则 (1)2．内容 (1)3．深度要求 (1)3．1方案设计………………………………………………………（）3．2初步设计………………………………………………………（）3．3施工图设计……………………………………………………（）附表3-1………………………………………………………………（）条文说明………………………………………………………………（）附录A园林设计制图要求……………………………………………（）A.1图纸……………………………………………………………（）A.2字体及注字说明…………………………………………………（）A.3图线……………………………………………………………（）A.4尺寸及尺寸线……………………………………………………（）A.5计量单位………………………………………………………（）A.6坐标标注…………………………………………………………（）A.7标高……………………………………………………………（）A.8符号及索引………………………………………………………（）A.9构件尺寸标注方法………………………………………………（）A.10图示图例……………………………………………………（）园林设计文件内容及深度标准（送审稿）1．总则1．0．1编制目的为保证园林设计质量，提高图纸的规范性，特制定本标准。
1．0．2适用范围本标准适用于各类园林绿地的设计。
1．0．3编制依据园林设计文件内容除执行本标准外，还应符合国家和地方有关强制性标准与规范的规定。
1．0．4本标准以一般公园绿地的设计为标准，其他类型可参照执行。
1．0．5本标准的制图部分作为附录参照执行，制图部分适用于新建、改建、扩建工程的初步设计图、施工图、竣工图。
2．内容2．0．1园林设计一般分为方案设计、初步设计、施工图设计三个阶段。
每个阶段均包括设计说明、设计图纸、经济指标。
园林景观制图标准一、总则1.0.1为了统一园林景观制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
1.0.2本标准是园林景观制图的基本规定，适用于总图、园建、结构、给水排水、绿化等各专业制图。
1.0.3本标准未详尽之处，应参照《房屋建筑制图统一标准》GB/T 50001-2001（以下简称《统一标准》）的相应规定以及各有关专业的制图标准。
1.0.4统一使用“天正建筑8”作图软件。
1.0.5按标准化模式作图，尽量统一。
（见标准图）二、排图与图号2.1图纸幅面2.1.1图纸幅面及图框尺寸，应符合《统一标准》的相关要求。
2.1.2图纸的短边一般不应加长，长边可加长；加长图纸须加图纸长度1/4的整数倍。
2.1.3一般A0～A3图纸宜横式使用；必要时，也可立式使用。
2.1.4A0和A1图纸一般用于总图或局部平面，A2图纸用于详图；如果无特殊要求，不用A3或A4图纸。
2.2图纸编排顺序2.2.1工程图纸应按专业顺序编排。
一般应为图纸目录、设计说明、总图、园建图、结构图、给水排水图、绿化图……等。
2.2.2各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。
一般应从上到下，从左到右，先平立面、后剖面详图排列。
2.3图纸编号2.3.1工程名称、工程号需按统一要求填写（由项目负责人于前期制定标准图框）。
2.3.2图名应包括图纸内所有单个小图的全名；若图名位置有限，可将内容相同的小图名称合并后填写。
2.3.3图号按统一要求编写，排序及代码如下：目录 ML ML-1.0 / Ml-2.1说明 SM SM-1.0 / SM-2.1总图 ZP ZP-1.0 / ZP-2.1大样 BZ BZ-1.0 / BZ-2.1园建 J J-1.0 / J-2.1结构 G G-1.0 / G-2.1水施 SS SS-1.0 / SS-2.1电施 DS DS-1.0 / DS-2.1绿化 LS LS-1.0 / LS-2.1（一个编号只有一张图时，用前一种编号方法，如：J-1.0，J-2.0……一个编号有多张图时，用后一种编号方法，如：J-2.1，J-2.2……）三、图层与线宽3.0.1常用图层应分为自定义图层及天正自动生成图层。
（见附图）3.0.2图线分五种：加粗、粗、中、偏细、细；对应线宽为：0.80mm、0.50mm、0.25mm、0.18mm、0.12mm。
3.0.3工程建设制图，不同线宽和不同线型应按具体情况选用。
（见附图）3.0.4相互平行的图线，其间隙不宜小于其中的粗线宽度。
3.0.5图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
四、字体与标注4.1字体4.1.1统一使用“天正”字库之“_TCH_DIM”。
大标题、图册封面、地形图等的字体，也可其他字体。
4.1.2文字的字高，应从如下系列中选用：3.5、5、7、10、14、20mm。
如需书写更大的字，其高度应按2的比值递增。
4.2尺寸标注4.2.1尺寸线应用细实线绘制，应与被注长度平行。
图样本身的任何图线均不得用作尺寸线。
4.2.2图样上的尺寸，应以实际尺寸数字为准，可取整数，不得直接更改尺寸数字。
4.2.3尺寸宜标注在图样轮廓左边及下边，不宜与图线、文字及符号等相交。
4.2.4半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。
半径数字前应加半径符号“R”，直径数字前应加直径符号“φ”，标注球体的半径尺寸时，应在尺寸前加注符号“SR”。
4.2.5外形为非圆曲线的构件，可用坐标形式标注尺寸；复杂的图形，可用网格形式标注尺寸。
4.3标高4.3.1总平面图室外地坪标高符号，宜用涂黑的三角形表示。
4.3.2剖面、立面标高符号，宜整齐标注在尺寸线外侧。
4.4剖切符号4.4.1剖切符号的编号宜按顺序由左至右、由下至上连续编排。
4.4.2建（构）筑物剖切符号宜注在±0.00标高的平面图上。
4.4.3剖面图或断面图，如与被剖切图样不在同一张图内，可在剖切位置线的另一侧注明其所在图纸的编号，也可以在图上集中说明。
4.5索引符号与详图符号4.5.1详图与被索引的图样同在一张图纸内时，应在详图符号内注明详图的编号；在索引符号的上半圆中注明该详图的编号，并在下半圆中间画一段水平细实线。
4.5.2详图与被索引的图样不同在一张图纸内时，应在详图符号的上半圆中注明详图的编号，在下半圆中注明被索引的图纸的编号；在索引符号的上半圆中注明该详图的编号，并在下半圆中注明该详图所在图纸的编号。
4.5.3索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。
4.6引出线4.6.1引出线一般宜采用水平方向的直线或与水平方向成45°的直线；位置不足时，可采用与水平方向成30°、60°、90°的直线。
4.6.2引出线宜标注在图样轮廓右边，文字说明宜注写在水平线的上方。
4.6.3同时引出几个相同部分的引出线，宜互相平行，也可画成集中于一点的放射线。
4.6.4多层构造的引出线，其说明的顺序应由上至下，并应与被说明的层次相互一致；如层次为横向排序，则由上至下的说明顺序应与左至右的层次相互一致。
4.7其他符号4.7.1对称符号：构配件的视图有1条对称线，可只画该视图的一半；视图有2条对称线，可只画该视图的1/4，并画出对称符号；图形也可稍超出其对称线，此时可不画对称符号；对称的形体需画剖面图或断面图时，可以对称符号为界，一半画立面图，一半画剖面图或断面图。
4.7.2连接符号：应以折断线表示需连接的部位。
两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。
两个被连接的图样必须用相同的字母编号。
4.7.3指北针：总平面图上必须标明指北针。
4.7.4材料填充：两个相同的图例相接时，图例线宜错开或使倾斜方向相反；两个相邻的涂黑图例间，应留有空隙，其宽度不得小于0.7mm。
五、比例与深度5.1比例5.1.1绘图所用的比例，应根据图样的用途与被绘对象的复杂程度选用。
5.1.2常用比例1:1、1:2、1:5、1:10、1:20、1：50、1:100、1:150、1:200、1:500、1:1000。
5.1.3可用比例1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600。
5.2总体规划设计深度总体规划设计由图纸和文字说明两部分组成。
5.2.1说明书5.2.1.1主要依据：批准的任务书或摘录；所在地的气象、地理、地质概况。
风景资源及人文资料能源、公共设施、交通利用情况等。
5.2.1.2规模和范围：规模、容积、游人容量；分期建设情况；设计项目组成；对生态一起、游憩、服务设施的技术分析。
5.2.1.3艺术构思：主题立意；景区、景点布局的艺术效果分析；游览、休息线路布置。
5.2.1.4种植规划概况：绿地条件分析；天然植被与人工植被的类型分析；种苗来源情况；园林植物选择的原则。
5.2.1.5功能与效益：执行国家政策、法命及有关规定的情况；对城市绿地系统和城市生活影响的预测；各种效益的估价。
5.2.2图纸部分5.2.2.1建设场地的规划及现状位置图。
图中要标明绿线轮廓、现状及规划中建筑物位置和周围环境。
5.2.2.2近期和远期用地范围图。
标明具体位置，有明确尺寸及坐标。
5.2.2.3平面图。
要在用地范围内标明道路、广场、河湖、建筑、园林植物类型，出入口位置及地形竖向控制标高等。
5.2.2.4整体鸟瞰图。
5.2.2.5重点景区、园林建筑或构筑物、山石、树丛等主景点或景物的平面图或效果图。
5.2.2.6公用设备、管道用设施、管线的位置及管线走向图。
5.2.2.7重点改造地段的现状照片。
5.2.3文件编排顺序总体规划图设计文件封面总体规划图设计文件目录说明书总图与分图5.3初步设计深度初步设计应在总体规划图设计文件得到批准及待定问题得以解决后进行，初步设计文件包括图纸、说明书工程量总表和概算。
5.3.1设计说明书5.3.1.1对照总体规划图文件中文字说明部分提出全面技术分析和技术处理措施。
5.3.1.2各专业设计配合关系中关键部位的控制要点。
5.3.1.3材料、设备、造型、色彩的选择原则。
5.3.2图纸部分5.3.2.1总平面图：用具体尺寸、标高表明道路、广场、河湖、建筑、假山、设备、管线等各专业设计或单独的子项目工程相互关系，周围环境的配合，必要时可用断面加以明确；总平面图必须有准确的放线依据。
5.3.2.2竖向设计图：分别表示现状和高程；图纸比例尺同总平面。
5.3.2.3道路广场设计图：广场外轮廓、道路宽度用具体尺寸标明；用方格网（或轴线、中心线）控制位置或线形；广场标高应标明中心部位和四周标高，道路转弯处应标出标高；标明排水方向，用地下管线道排水时，要注明雨水口位置；比例尺同总平面图。
5.3.2.4种植设计图：标明树林、树丛、孤立树和成片花卉位置；定出主要树种；重点树木或树从要标出与建筑、道路、水体的相对位置；比例尺同总平面图。
5.3.2.5建筑设计图：注明建筑轮廓及其周围地形标高；与周围建筑物距离尺寸；与周围绿化种植的关系。
5.3.3文件编排顺序初步设计文件封面初步设计文件扉面文件目录文件说明书图纸目录总图与分图5.4施工图设计深度在初步设计批准后，进行施工图设计。
5.4.1设计说明书设计总说明。
5.4.2施工总平面图5.4.2.1应以详细尺寸或坐标标明各类园林植物的种植位置构筑物、地下管线位置、外轮廓。
5.4.2.2施工总平面图中要注明基点、基线，基点要同时注明标高。
5.4.2.3为了减少误差，整形式平面要注明轴线与现状关系，自然式道路，山丘种植要以方格网为控制依据。
5.4.2.4注明道路、广场、台承、建筑物、河湖水面、地下管沟上坡、山丘绿地和古树根部的标高，它们衔接部分亦作相应的标注。
5.4.3种植总平图5.4.3.1平面图：在图上应按实际距离尺寸标注出各种园林植物品种、数量；标明与周围定构物和地上地下管线距离的尺寸；施工放线依据；自然式种植可以用方格网控制距离和位置；现状保留树种，如属于古树名木，则要单独注明木的编号与现场定位的方法。
5.4.3.2苗木表：线依据。
种类或品种；规格胸径以厘米为单位；冠径、高度以米为单位；观花类标明花色；数量及图例。
5.4.4竖向施工图5.4.4.1平面图：现状与原地形标高；设计等高线、等高距为0.25cm-0.5cm；土山山顶标高；水体驳岸、岸顶、岸底标高；池底高程用等高线表示，水面要标出最低、最高及常水位；建筑室内外标高、建筑出入口与室外标高；道路、转折点出标高、纵坡坡度；绿地高程用等高线表示，画出排水方向，两水口位置；图的比例为1：100―1：500；必要时增加土方调配图。
