CAD园林景观制图规范细则关键信息项1、制图软件及版本：＿___________________________2、图纸比例：＿___________________________3、图层设置规范：＿___________________________4、字体及字号要求：＿___________________________5、线条类型及线宽：＿___________________________6、标注样式及精度：＿___________________________7、图形单位及精度：＿___________________________8、图例及符号规范：＿___________________________9、图框格式及内容：＿___________________________10、打印输出要求：＿___________________________11 制图软件及版本111 统一使用具体 CAD 软件名称作为园林景观制图软件。
112 软件版本应不低于具体版本号，以确保功能的完整性和兼容性。
12 图纸比例121 常用图纸比例包括 1:50、1:100、1:200、1:500 等，根据实际绘图需求选择合适的比例。
122 同一套图纸中，比例应保持一致，除非有特殊说明。
13 图层设置规范131 建立明确的图层体系，包括但不限于以下图层：1311 地形图层：用于绘制地形等高线、坡地等。
1312 植物图层：区分不同种类的植物。
1313 建筑图层：包含各类建筑物、构筑物。
1314 道路图层：道路、小径等交通设施。
1315 水体图层：池塘、溪流、喷泉等水体。
1316 设施图层：座椅、垃圾桶、路灯等园林设施。
132 每个图层应具有清晰易识别的名称，并设置相应的颜色、线型和线宽。
14 字体及字号要求141 中文字体采用具体中文字体名称，英文字体采用具体英文字体名称。
142 标注文字的字号一般为具体字号，说明文字的字号根据内容重要性可适当调整。
园林景观CAD制图规范在园林景观设计领域，CAD 制图是一项至关重要的工作。
准确、清晰、规范的 CAD 制图不仅能够有效地传达设计意图，还能为后续的施工和项目管理提供可靠的依据。
为了确保园林景观 CAD 制图的质量和效率，制定一套完善的制图规范是必不可少的。
一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面，如 A0、A1、A2 等。
一般来说，总平面图宜采用 A1 或 A0 幅面，分区平面图和详图可采用 A2 或 A3 幅面。
2、图框与标题栏采用标准的图框格式，包括公司名称、项目名称、图纸名称、比例、日期等信息。
标题栏的内容应清晰、准确，便于识别和管理图纸。
3、比例根据图纸所表达的内容和范围，选择合适的比例，如1:100、1:200、1:500 等。
同一套图纸中，尽量采用统一的比例，特殊情况可在图中单独标注。
4、单位统一采用毫米（mm）作为制图单位，确保尺寸的准确性和一致性。
二、图层管理1、图层设置合理设置图层，将不同类型的图形元素（如地形、植物、建筑、道路等）分别放置在不同的图层中。
为每个图层设置明确的名称、颜色和线型，以便于区分和管理。
2、图层顺序按照从上到下的顺序，依次排列地形、建筑、植物、道路等图层，保证图形的显示效果清晰合理。
3、图层锁定与隐藏在绘制过程中，对于已经完成或暂时不需要编辑的图层，可以进行锁定或隐藏，避免误操作。

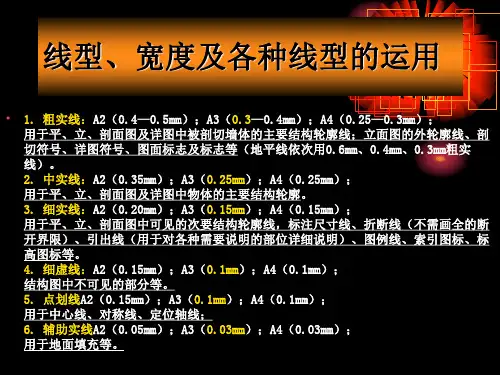

三、图形绘制1、线条线条的类型（实线、虚线、点划线等）应根据图形的性质和用途进行选择。
线条的宽度应根据比例和表达的重点进行设置，一般粗线用于轮廓线，细线用于细节和标注。
2、字体选用标准的字体样式，如宋体、黑体等，确保字体清晰可读。
标注文字的高度应根据图纸比例和图面大小进行调整，一般为25mm 5mm。
3、尺寸标注尺寸标注应准确、清晰，包括线性尺寸、半径尺寸、角度尺寸等。
标注的位置应合理，不遮挡图形的重要部分，且便于阅读。
4、符号与图例制定统一的符号和图例，用于表示植物、铺装、灯具等元素。
园林CAD课程标准一、课程概述园林 CAD 是园林专业的一门重要的专业基础课程，主要培养学生运用计算机辅助设计软件进行园林设计图纸绘制的能力。
通过本课程的学习，学生能够熟练掌握园林 CAD 软件的基本操作和绘图技巧，具备独立完成园林平面图、剖面图、效果图等各类图纸的绘制能力，为今后从事园林设计、施工和管理等工作打下坚实的基础。
二、课程目标1、知识目标了解园林 CAD 软件的基本功能和操作界面。
掌握园林绘图的基本知识和规范，如线条、标注、字体等。
熟悉园林设计中常见的图形元素，如植物、建筑、道路、水体等的绘制方法。
2、能力目标能够熟练运用园林CAD 软件绘制园林平面图、剖面图、立面图等。
能够根据设计要求进行图形的编辑和修改，如移动、复制、旋转、缩放等。
能够运用图层管理、图块制作等功能提高绘图效率和质量。
3、素质目标培养学生严谨认真的工作态度和良好的职业道德。
提高学生的创新思维能力和审美水平。
增强学生的团队合作意识和沟通能力。
三、课程内容1、 CAD 基础知识CAD 软件的安装与启动操作界面的介绍基本绘图命令（直线、圆、矩形等）基本编辑命令（删除、移动、复制等）2、园林绘图规范线条的类型和用途标注的样式和规范字体的选择和设置图层的管理和应用3、园林图形元素绘制植物的绘制（乔木、灌木、草坪等）建筑的绘制（亭、廊、桥等）道路的绘制（园路、小径等）水体的绘制（池塘、溪流等）4、园林平面图绘制场地的测量和分析功能分区的划分图形元素的组合与布局标注和文字说明的添加5、园林剖面图绘制剖切位置的选择地形的表达植物和建筑的竖向关系标注和尺寸的标注6、园林效果图绘制三维建模的基本方法材质的赋予和渲染视角的选择和调整效果图的后期处理四、课程实施1、教学方法采用理论讲授与实践操作相结合的教学方法，注重培养学生的实际操作能力。
运用案例教学法，通过实际案例的分析和绘制，让学生掌握园林CAD 的应用技巧。
组织小组讨论和项目实践，培养学生的团队合作能力和创新思维。
园林制图标准园林景观制图标准一、总则1.0.1为了统一园林景观制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
1.0.2本标准是园林景观制图的基本规定，适用于总图、园建、结构、给水排水、绿化等各专业制图。
1.0.3本标准未详尽之处，应参照《房屋建筑制图统一标准》GB/T 50001-2001（以下简称《统一标准》）的相应规定以及各有关专业的制图标准。
1.0.4统一使用“天正建筑8”作图软件。
1.0.5按标准化模式作图，尽量统一。
（见标准图）二、排图与图号2.1图纸幅面2.1.1图纸幅面及图框尺寸，应符合《统一标准》的相关要求。
2.1.2图纸的短边一般不应加长，长边可加长；加长图纸须加图纸长度1/4的整数倍。
2.1.3一般A0～A3图纸宜横式使用；必要时，也可立式使用。
2.1.4A0和A1图纸一般用于总图或局部平面，A2图纸用于详图；如果无特殊要求，不用A3或A4图纸。
2.2图纸编排顺序2.2.1工程图纸应按专业顺序编排。
一般应为图纸目录、设计说明、总图、园建图、结构图、给水排水图、绿化图……等。
2.2.2各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。
一般应从上到下，从左到右，先平立面、后剖面详图排列。
2.3图纸编号2.3.1工程名称、工程号需按统一要求填写（由项目负责人于前期制定标准图框）。
2.3.2图名应包括图纸内所有单个小图的全名；若图名位置有限，可将内容相同的小图名称合并后填写。
2.3.3图号按统一要求编写，排序及代码如下：目录 ML ML-1.0 / Ml-2.1说明 SM SM-1.0 / SM-2.1总图 ZP ZP-1.0 / ZP-2.1大样 BZ BZ-1.0 / BZ-2.1园建 J J-1.0 / J-2.1结构 G G-1.0 / G-2.1水施 SS SS-1.0 / SS-2.1电施 DS DS-1.0 / DS-2.1绿化 LS LS-1.0 / LS-2.1（一个编号只有一张图时，用前一种编号方法，如：J-1.0，J-2.0……一个编号有多张图时，用后一种编号方法，如：J-2.1，J-2.2……）三、图层与线宽3.0.1常用图层应分为自定义图层及天正自动生成图层。
园林景观CAD制图规范细则一、总则1、工作目标1.1规范化——有效提高设计的工作质量；1.2标准化——提高设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD 制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
园林制图规范1．总则1．0．1编制目的为保证园林设计质量，提高图纸的规范性，特制定本标准。
1．0．2适用范围本标准适用于各类园林绿地的设计。
1．0．3编制依据园林设计文件内容除执行本标准外，还应符合国家和地方有关强制性标准与规范的规定。
1．0．4本标准以一般公园绿地的设计为标准，其他类型可参照执行。
1．0．5本标准的制图部分作为附录参照执行，制图部分适用于新建、改建、扩建工程的初步设计图、施工图、竣工图。
2．内容2．0．1园林设计一般分为方案设计、初步设计、施工图设计三个阶段。
每个阶段均包括设计说明、设计图纸、经济指标。
2．0．2设计文件包括：封面；扉页（施工图阶段可不要）；设计文件目录；设计说明书；设计图纸（包括效果图）；投资估算书（概算书）。
表2-1 各设计阶段的主要内容序阶段主要内容主要图纸1 方案设计对自然现状和社会条件进行分析，确定性质、功能、风格特色、内容、容量，明确交通组织流线，空间关系，植物布局，综合管网安排，综合效益分析。
位置图；用地范围图；现状分析图；总平面图；功能分区图；竖向图；建筑、园林小品布局图；道路交通图；植物配置图；综合设施管网图；重点景区平面，效果图等。
2 初步设计确定平面，道路广场铺装形状、材质，山形水系、竖向，明确植物分区、类型，确定建筑内部功能、位置、体量、形象、结构类型，园林小品的体型、体量、材料、色彩等，能进行工程概算。
总平面图；放线图；竖向图；植物种植图；道路铺装及部分详图索引平面；重点部位详图；建筑、构筑物及小品平、立、剖图；园林设备图；园林电气图。
3 施工图设计标明平面位置尺寸，竖向，放线依据，工程做法，植物种类、规格、数量、位置，综合管线的路由、管径及设备选型，能进行工程预算。
总平面图；放线图；竖向图；种植设计图；道路铺装及详图索引平面；子项详图；建筑、构筑物及小品施工详图；园林设备图；园林电气图。
3．深度要求3．1 方案设计3．1．1设计说明3．1．1．1设计依据3．1．1．1．1设计所采用的主要法规和标准。
3．1．1．1．2列出与工程设计有关的依据性文件的名称和文号。
3．1．1．1．3基础资料：自然与社会经济的资料。
3．1．1．2设计原则及内容3．1．1．2．1现状分析。
3．1．1．2．2性质、功能、规模、游人容量的分析。
3．1．1．2．3设计理念和原则的表述。
3．1．1．2．4空间布局。
3．1．1．2．5道路交通。
3．1．1．2．6种植设计。
3．1．1．2．7相关各专业（建筑、基础设施设备等）设计说明。
3．1．1．3主要技术经济指标3．1．1．3．1用地平衡表。
3．1．1．3．2投资估算。
3．1．2设计图纸3．1．2．1一般要求3．1．2．1．1图纸比例根据项目大小，以整比例表达清楚为准。
3．1．2．1．2总图中均应包括以下内容：用地边界、周边的市政道路及地名和重要地物名称的相关情况、比例或比例尺、指北针或风玫瑰图。
3．1．2．2位置图表明用地所在位置及周围环境。
3．1．2．3用地范围图用地范围、规划的周边条件在现状地形图上标明具体位置。
如内容简单可与位置图、现状图合并。
3．1．2．4现状分析图用地内及周边的现状情况及分析。
3．1．2．5总平面图3．1．2．5．1山形水系。
3．1．2．5．2道路、广场位置、形式和尺度。
3．1．2．5．3建筑、构筑物及园林小品。
3．1．2．5．4绿地，标明植物的空间关系。
3．1．2．6功能分区图标明各功能分区的位置、名称。
3．1．2．7竖向图3．1．2．7．1表明用地周边相关环境的竖向标高。
3．1．2．7．2反映地形变化的设计等高线、标高点（套用现状地形图），主要建筑物前、道路广场的标高。
3．1．2．7．3用地内水体的最高水位和常水位。
3．1．2．7．4山石、挡土墙、陡坡、水体、台阶、蹬道的位置。
3．1．2．8建筑、构筑物及园林小品布局图位置，性质，平面形式，尺度，风格的说明及意向图片。
3．1．2．9道路交通图3．1．2．9．1外部的道路条件和主要出入口。
3．1．2．9．2道路广场布局，包括入口分类、道路广场分级、分类。
桥梁的位置及性质。
3．1．2．9．3内外交通组织分析。
3．1．2．10植物配置图常绿植物、落叶植物、地被植物及草坪的布局、种植形式。
3．1．2．11综合设施管网图给水、排水、电气等内容的干线布局方案。
与局部网络的关系及系统估算。
3．1．2．12 重点景区平面图对重要部分或较大规模项目的重点区域作局部平面表现。
3．1．2．13 效果图及意向图以能说明设计意图为准。
3．1．3不同类型的绿地方案阶段要求的图纸可有不同，见附表3-1。
3．2．初步设计3．2．1设计说明3．2．1．1依据、工程项目概述。
3．2．1．2 设计指导思想和设计特点。
各专业设计说明。
3．2．1．3 设计经济总指标，主要材料表。
3．2．2设计图纸3．2．2．1一般要求3．2．2．1．1图纸比例不同图纸内容比例应符合以下表要求：图纸内容常用比例可选用比例总平面图1：200，1：500，1：1000 1：300，1：2000放线图1：200，1：500，1：1000 1：300竖向图1：200，1：500，1：1000 1：300道路铺装及详图索引平面1：100，1：200 1：500植物种植图1：50，1：100，1：200，1：500 1：300道路绿化断面图及标准段立面图1：50，1：100 1：200园林设施、电气图1：500，1：1000 1：300建筑、构筑物、山石、园林小品等平、立、剖面图1：50，1：100，1：200 1：30详图1：5，1：10，1：20 1：303．2．2．1．2总图中均应包括以下内容：用地边界线、道路红线；用地四邻原有及规划道路的位置，以及主要建筑物、构筑物（包括地下建筑、构筑物的表示）的位置、名称；道路广场位置；建筑、构筑物及园林小品的位置；山石、挡土墙、陡坡、水体、台阶、蹬道的位置；比例；指北针；本图说明。
3．2．2．2 总平面图3．2．2．2．1建筑、构筑物、园林小品等的名称或编号、索引。
3．2．2．2．2道路广场、设施、水体等索引。
3．2．2．2．3子项或分区索引。
3．2．2．2．4设计的地形等高线。
3．2．2．3 放线图3．2．2．3．1用地边界坐标。
3．2．2．3．2主要道路中心线坐标及道路宽度。
3．2．2．3．3铺装广场定位坐标及控制尺寸。
3．2．2．3．4建筑、构筑物、主要园林小品的定位坐标及控制尺寸。
3．2．2．3．5水体定位坐标。
3．2．2．3．6假山定位坐标及控制尺寸。
3．2．2．3．7放线系统、原点、网格间距、单位。
3．2．2．4 竖向图3．2．2．4．1用地四邻的现状、规划道路、水体、地面的关键性标高点、等高线。
3．2．2．4．2设计地形等高线，控制点标高。
3．2．2．4．3建筑、构筑物室内外地面控制点标高。
3．2．2．4．4道路、铺装场地的控制点标高。
3．2．2．4．5排水沟、挡土墙、护坡、台阶、假山的控制点标高。
3．2．2．4．6水体的常水位，驳岸标高。
3．2．2．5 植物种植图3．2．2．5．1设计等高线。
3．2．2．5．2主要植物种类、名称、位置、控制数量，标明现状植物。
3．2．2．6道路铺装及做法详图索引平面3．2．2．6．1各种道路及铺装形式分割线及做法索引。
3．2．2．6．2标注各种铺装形式的面材、规格、颜色。
3．2．2．7详图3．2．2．7．1详细平面。
总图中不能完全明示的细节要以更详细的平面表示。
包括放线、竖向、道路铺装及种植。
3．2．2．7．2园林小品、水体的平面、立面、剖面图，表明尺寸、材料、颜色。
3．2．2．8 建筑、构筑物设计图建筑、构筑物设计图初设参照《建筑工程设计文件编制深度规定》初步设计中建筑的设计深度。
3．2．2．9园林设备图3．2．2．9．1主要设备列表。
3．2．2．9．2乔、灌、草等植物的种植位置。
3．2．2．9．3给水、排水管道的平面位置，标出主要给排水构筑物位置，各种灌溉形式的分区范围。
3．2．2．9．4与城市管道系统联接点的控制标高和位置以及管径。
3．2．2．9．5水景喷泉工程的喷头、管道平面布置图；水景造型；泵房等水景构筑物平面布置图；相关的设计说明。
3．2．2．9．6各系统的水量计算：给水、污水、雨水、中水系统。
3．2．2．10园林电气图3．2．2．10．1主要电气说明。
3．2．2．10．2乔、灌、草等植物的种植位置。
3．2．2．10．3用电点、配电设施的位置图。
3．3 施工图设计3．3．1设计说明3．3．1．1设计依据3．3．1．2工程概况及设计条件3．3．1．3工程技术措施要求3．3．2设计图纸3．3．2．1一般要求3．3．2．1．1图纸比例不同图纸内容比例应符合以下表要求：图纸内容常用比例可选用比例总平面图1：200，1：500，1：1000 1：300索引图1：200，1：500，1：1000放线图1：100，1：200，1：500 1：300竖向图1：100，1：200，1：500 1：300种植设计图1：50，1：100，1：200，1：500 1：300道路铺装及详图索引平面1：100，1：200，1：500 1：500建筑、构筑物、园林小品详图1：20，1：50，1：100，1：30做法详图1：5，1：10，1：20 1：30园林设备、电气图1：200，1：500 1：3003．3．2．1．2总图中均应包括以下内容：用地边界线、道路红线；用地四邻原有及规划道路的位置，以及主要建筑物、构筑物（包括地下建筑、构筑物的表示）的位置、名称；用地内建筑物和构筑物以首层平面轮廓表示；道路广场位置；建筑、构筑物、园林小品的位置；山石、挡土墙、陡坡、水体、台阶、蹬道的位置；比例；指北针；本图说明。
3．3．2．1．3若总图较大，无法用常用比例在一张最大的图中表示，可分幅绘制，应有一张总图索引，标明分幅线；在每张分图上也要有分幅线，同时要有分幅示意图。
3．3．2．2总平面图3．3．2．2．1绿地以点填充表示。
3．3．2．2．2建筑、构筑物、园林小品的平面名称或编号。
3．3．2．2．3广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙、护坡。
3．3．2．2．4注明主要的工程量。
3．3．2．3索引图3．3．2．3．1图中所有要说明的子项、水体、建筑、构筑物、园林小品等的索引。
3．3．2．3．2若工程内容简单可与总平面图合并。
3．3．2．3．3若工程项目较大还应绘出分幅线和分幅索引。
3．3．2．4放线图3．3．2．4．1道路中心线交点、转折点、控制点的定位坐标；道牙以双线表示，标出道路宽度；道路交汇处转弯半径。
3．3．2．4．2标明广场定位坐标及尺寸线；不同形式的铺装应绘出分界线。
