铅笔硬度计操作说明书

万航科技（苏州）有限公司

铅笔硬度操作说明书 制订日期：2008/08/15 页 次：1/1

文件编号：ABS-SOP-Q-004 版 次：1.0

制定部门： 品管课 操 作 程 序

1. 将仪器平放在试片上，若试验片比仪器小，将试验片放在仪器前端，并且把垫片放置于仪器前端下方，目地是使仪器保持水平。

2. 用刀片削铅笔，使笔心凸出部份约为3~5mm，并把笔尖用几号砂纸磨平，再将铅笔插入仪器使笔心与试验片接触并锁紧固定，移开垫片。

3. 用拇指与中指抓住两个轮子中心，将仪器从后往前推约1~2cm即可，移开仪器，用橡皮擦将划过的铅笔芯擦掉（推仪器时勿加任何压力）。

4. 判别硬度时，看试片有无刮痕。试片最少做三个位置以上，取平均值。

例如：使用H铅笔表面无刮痕。

使用2H铅笔表面也无刮痕。

使用3H铅笔表面有刮痕。

则说明该试片涂装之硬度为：2H

5. 注意：削铅笔时笔尖勿削尖而应保持扁平，使用过后铅笔笔心会钝掉，则下一次使用在砂纸上将笔心磨平。

核准： 审查： 制作： 备注：

硬度计操作规程

一、操作前准备工作

1、安装压头与工作台。

2、选择负荷。

3、选择负荷保持时间。

二、操作方法

1、 首先打开电源开关，接通电源，此时电源指示灯燃亮。

2、 启动按钮开关，立即作好拧紧螺钉的准备。

3、 加荷指示灯燃亮的同时迅速拧紧螺钉，使园盘随曲柄一起回转直至自动反向和停止转动为止。

4、 试验结束后，转动手轮，取下试样。

三、注意事项

1、 试验时要经常检查钢球在压头内是否松动，若发现钢球松动，则试验无效。

2、 试验时必须检查负荷保持时间与所选择的负荷时间是否相符。

3、 硬度计接通电源，首先检查回转方向是否正确，切忌反时针回转。

的截面，且边缘没有破屑和缺口。

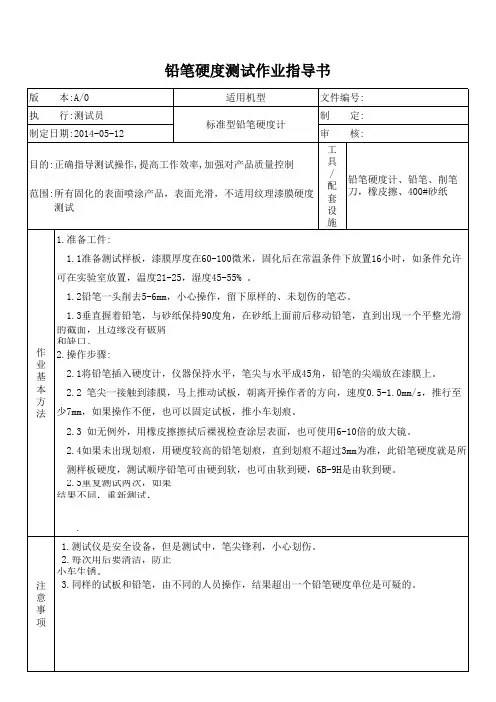

2.5重复测试两次，如果结果不同，重新测试， . 2.每次用后要清洁，防止小车生锈。 3.同样的试板和铅笔，由不同的人员操作，结果超出一个铅笔硬度单位是可疑的。注意事项 1.测试仪是安全设备，但是测试中，笔尖锋利，小心划伤。文件编号:审 核:制 定:目的:正确指导测试操作,提高工作效率,加强对产品质量控制

2.4如果未出现划痕，用硬度较高的铅笔划痕，直到划痕不超过3mm为准，此铅笔硬度就是所 测样板硬度，测试顺序铅笔可由硬到软，也可由软到硬，6B-9H是由软到硬。作业基本方法 2.1将铅笔插入硬度计，仪器保持水平，笔尖与水平成45角，铅笔的尖端放在漆膜上。 2.2 笔尖一接触到漆膜，马上推动试板，朝离开操作者的方向，速度0.5-1.0mm/s，推行至少7mm，如果操作不便，也可以固定试板，推小车划痕。 2.3 如无例外，用橡皮擦擦拭后裸视检查涂层表面，也可使用6-10倍的放大镜。可在实验室放置，温度21-25，湿度45-55% 。 1.2铅笔一头削去5-6mm，小心操作，留下原样的、未划伤的笔芯。 1.3垂直握着铅笔，与砂纸保持90度角，在砂纸上面前后移动铅笔，直到出现一个平整光滑2.操作步骤:工具/配套设施铅笔硬度计、铅笔、削笔刀，橡皮擦、400#砂纸1.准备工件: 1.1准备测试样板，漆膜厚度在60-100微米，固化后在常温条件下放置16小时，如条件允许范围:所有固化的表面喷涂产品，表面光滑，不适用纹理漆膜硬度 测试制定日期:2014-05-12适用机型标准型铅笔硬度计铅笔硬度测试作业指导书版 本:A/0执 行:测试员

电动铅笔硬度计标准

电动铅笔硬度计是一种仪器，用于测量铅笔炭黑的硬度。它是一种便捷而有效的工具，可帮助用户快速确定铅笔的硬度等级，以便于正确选择和使用铅笔。以下是电动铅笔硬度计的标准。

第一部分：简介和原理介绍

电动铅笔硬度计是一种利用机械和电子技术相结合的仪器。它的主要构成部分包括铅笔夹持装置、硬度传感器、电子显示屏和电源装置等。

在使用电动铅笔硬度计之前，首先需要将待测铅笔放入夹持装置中。夹持装置通常采用可调节的设计，以适应不同长度和直径的铅笔。当用户开始测试时，电动铅笔硬度计会自动夹住铅笔，并施加一定的压力。

通过硬度传感器，电动铅笔硬度计能够测量铅笔的硬度。硬度传感器一般采用压力传感器的原理，它将施加在铅笔上的力转化为电信号。这些电信号经过处理后，通过电子显示屏展示给用户。

第二部分：电动铅笔硬度计的硬度等级划分标准

电动铅笔硬度计的硬度等级通常采用HB、B、2B、4B等表示。不同的硬度等级代表了不同的使用特性和效果。

1. HB等级：HB等级是最常见的硬度等级，也是一般学习和办公使用的铅笔硬度。这种硬度的铅笔线比较中性，既不会过于硬也不会过于软。它通常用于绘图、写字和涂鸦等日常使用场景。

2. B等级：B等级比HB等级略硬，适合于写字和绘画。它的铅笔线相对较黑、较柔软，因此在使用时更容易产生颜色和光线的变化。这种硬度的铅笔线适合用于描摹人物、建筑和风景等需要丰富层次和质感的画作。 3. 2B等级：2B等级相对于B等级来说更加柔软和黑。这种硬度的铅笔线非常适合于绘制深色和高对比度的画作。在绘画人物、动物和静物等领域，2B等级的铅笔常被艺术家们所喜爱和使用。

4. 4B等级：4B等级是最柔软、最黑的一种硬度等级。它的铅笔线特别适合于绘画黑暗、阴影和暗部的效果。在绘制沉重氛围的画作和渲染深度的绘画中，4B等级的铅笔是一个不错的选择。

第三部分：电动铅笔硬度计的优点和使用注意事项

电动铅笔硬度计相较于传统的手动硬度计具有许多优点。
