设备型号文件编码
No.
修改时间
修改内容
版本
修改人
12345制作:审核:核准:表单编号：步骤②
设备操作步骤7.判定样品前用软橡皮清除铅笔残留,也可以用软布IPA轻轻擦拭,注意不能擦花表面影响判定结果，使用D65灯光检查外观，目视距离300mm~350mm左右1.先确认测试SPC,再选择对应硬度的铅笔，铅笔露出长度约5~6mm2.用#400或更细的沙纸将铅笔磨平步骤⑦步骤⑤步骤③步骤④设备名称3.铅笔固定在750g测试仪上,调整高度铅笔笔尖露出约5mm （根据测试要求选择不同的重量）4.小心的把测试仪放在待测样品表面,要确保测试仪尽量平齐步骤①铅笔硬度版次
步骤⑥6.分别在待测品上画三条线，每条最短3cm,每次测试旋转120°需重新准备新笔头,用记号笔标注每条线的铅笔等级,浅色样品用黑色记号笔标记; 深色样品用白色记号笔实 验 室 设 备 操 作 指 导 书(SOP)
变更记录注意事项：步骤⑧5.用拇指和食指握住测试仪的轮子，缓慢向前推动步骤⑨
技术创新 品质卓越 满足客户要求
苏州嘉颖精密铸造有限公司

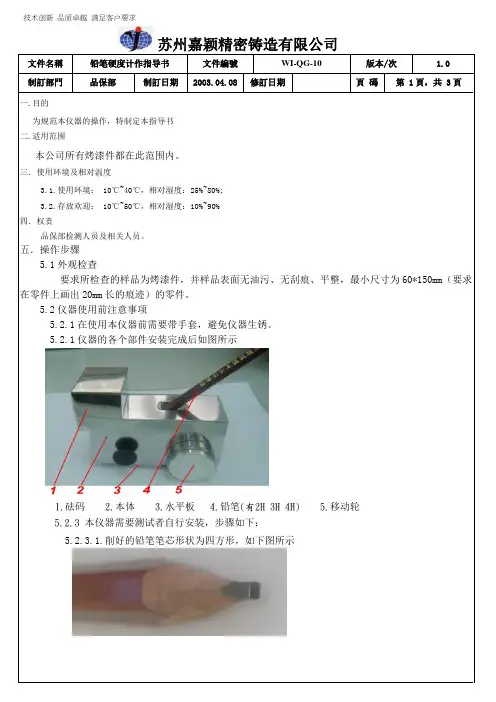

文件名稱 铅笔硬度计作指导书 文件編號 WI-QG-10 版本/次 1.0
制訂部門 品保部 制訂日期 2003.04.08 修訂日期 頁 碼 第 1頁，共 3頁
一.目的
为规范本仪器的操作，特制定本指导书
二.适用范围
本公司所有烤漆件都在此范围内。
三．使用环境及相对温度
3.1.使用环境： 10℃~40℃，相对湿度：25%~80%;
3.2.存放欢迎： 10℃~50℃，相对湿度：10%~90%
四．权责
品保部检测人员及相关人员。
五．操作步骤
5.1外观检查
要求所检查的样品为烤漆件，并样品表面无油污、无刮痕、平整，最小尺寸为60*150mm（要求在零件上画出20mm长的痕迹）的零件。
5.2仪器使用前注意事项
5.2.1在使用本仪器前需要带手套，避免仪器生锈。
5.2.1仪器的各个部件安装完成后如图所示
1.砝码 2.本体 3.水平板 4.铅笔(有2H 3H 4H) 5.移动轮
5.2.3 本仪器需要测试者自行安装，步骤如下；
5.2.3.1.削好的铅笔笔芯形状为四方形，如下图所示
技术创新 品质卓越 满足客户要求
苏州嘉颖精密铸造有限公司 文件名稱 铅笔硬度计操作指导书 文件編號 WI-QG-10 版本/次 1.0
制訂部門 品保部 制訂日期 20013.04.08 修訂日期 頁 碼 第 2頁，共 3 頁
5.2.3.2 安装步骤如下三步：
a，将水平板放在仪器本体之下
b，将削好的铅笔放入45°孔中
c，旋转铅笔，使笔芯的一条棱紧贴被测物表面，并拧紧螺丝，卡紧铅笔，即可完成安装。（砝码一般是不安装的，根据客户要求来决定是否安装）
德信诚培训网
更多免费资料下载请进： 好好学习社区

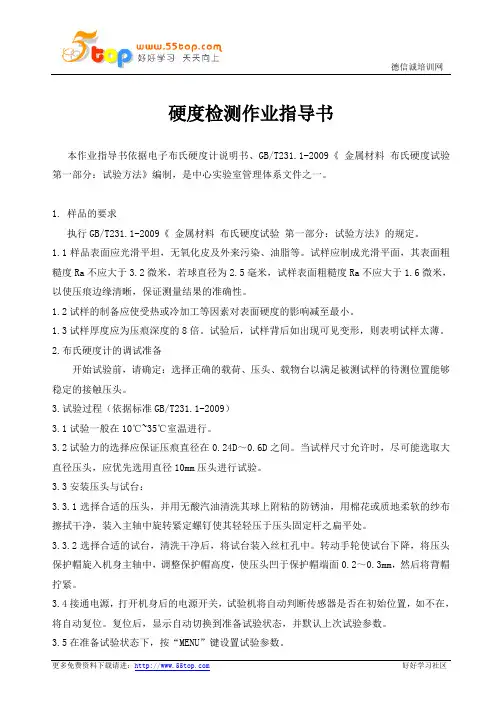

硬度检测作业指导书
本作业指导书依据电子布氏硬度计说明书、GB/T231.1-2009《 金属材料 布氏硬度试验
第一部分：试验方法》编制，是中心实验室管理体系文件之一。
1. 样品的要求
执行GB/T231.1-2009《 金属材料 布氏硬度试验 第一部分：试验方法》的规定。
1.1样品表面应光滑平坦，无氧化皮及外来污染、油脂等。试样应制成光滑平面，其表面粗糙度Ra不应大于3.2微米，若球直径为2.5毫米，试样表面粗糙度Ra不应大于1.6微米，以使压痕边缘清晰，保证测量结果的准确性。
1.2试样的制备应使受热或冷加工等因素对表面硬度的影响减至最小。
1.3试样厚度应为压痕深度的8倍。试验后，试样背后如出现可见变形，则表明试样太薄。
2.布氏硬度计的调试准备
开始试验前，请确定：选择正确的载荷、压头、载物台以满足被测试样的待测位置能够稳定的接触压头。
3.试验过程（依据标准GB/T231.1-2009）
3.1试验一般在10℃~35℃室温进行。
3.2试验力的选择应保证压痕直径在0.24D～0.6D之间。当试样尺寸允许时，尽可能选取大直径压头，应优先选用直径10mm压头进行试验。
3.3安装压头与试台：
3.3.1选择合适的压头，并用无酸汽油清洗其球上附粘的防锈油，用棉花或质地柔软的纱布擦拭干净，装入主轴中旋转紧定螺钉使其轻轻压于压头固定杆之扁平处。
3.3.2选择合适的试台，清洗干净后，将试台装入丝杠孔中。转动手轮使试台下降，将压头保护帽旋入机身主轴中，调整保护帽高度，使压头凹于保护帽端面0.2～0.3mm，然后将背帽拧紧。
3.4接通电源，打开机身后的电源开关，试验机将自动判断传感器是否在初始位置，如不在，将自动复位。复位后，显示自动切换到准备试验状态，并默认上次试验参数。
3.5在准备试验状态下，按“MENU”键设置试验参数。
第A版 第0次修订 检验细则 第 1 页 共 3 页
赛夫替河北检测技术有限公司 SFTJC-ZY-FF-18-2015
（依据标准GB5750-2004)
1.1适用范围
本法适用于生活饮用水及其水源水的总硬度的测定。本法最低检测质量0.05mg，若取50ml水样，则最低检测质量浓度为1.0mg/L。
2.2 原理
水样中的钙镁离子与铬黑T指示剂形成紫红色螯合物，这些螯合物的不稳定常数大于乙二胺四乙酸钙和镁螯合物的不稳定常数。当pH=10时，乙二胺四乙酸二钠先与钙离子再与镁离子形成螯合物，滴定至终点时，溶液呈现出铬黑T指示剂的纯蓝色。
2.3试剂
2.3.1缓冲溶液(pH=10)
2.3.1.1称取16.9g氯化铵，溶于143ml氨水（ρ20=0.88g/L)中。
2.3.1.2称取0.780g硫酸镁（MgSO4 · 7H2O）及1.178g乙二胺四乙酸二钠（Na2EDTA·2H2O)溶于50ml纯水中，加入2ml氯化铵-氢氧化铵溶液和5滴铬黑T指示剂（此时溶液应呈紫红色。若为纯蓝色，应再加极少量硫酸镁使呈紫红色）用Na2EDTA标准溶液滴定l至溶液由紫红色变为纯蓝色。合并2.3.1.1及2.3.1.2溶液，并用纯水稀释至250ml。合并后溶液如溶液又变为紫色，在计算结果时应扣除空白。
2.3.2硫化钠溶液（50g/L）：称取5.0g硫化钠（Na2S· 9H2O）溶于纯水中，并稀释至100ml。
2.3.3盐酸羟胺溶液（10g/L）：称取1.0g盐酸羟按溶液溶于纯水中，并稀释至100ml
2.3.4Na2EDTA标准溶液[c（Na2EDTA）=0.01mol/L]称取3.72g乙二胺四乙酸二钠（Na2EDTA·2H2O)溶于1000ml水中，按2.3.5.1~2.3.5.2标定其准确浓度。
第 1 页 共 2 页 文件编号 版 本 A
编写人员 版 序 00
铅笔硬度计操作指导书 审 核 编写日期
1.0 目的
确保试验时对铅笔硬度计的正确操作及检验的顺利进行。
2.0 适用范围
适用于本公司所有需铅笔硬度测试的元件。
3.0 参考文件
《 IQC检验程序》
《来料质量检验规范》
4.0 定义
无
5.0 责任
品管部IQC：负责仪器的操作与保养
6.0 操作方法
6.1 准备待测物品；
6.2 按开关键“ON/OFF”，显示屏首先显示“0”，数秒后，显示数值变为“00.0”，此时硬度计测量程序开始工作；
6.3 最大值功能：按下MAX键，屏幕显示MAX符号，此状态下测量后所显示的硬度值为本次测量过程中的最大值，如果要取消此功能，再次按下MAX键即可，此时MAX符号消失；在此功能下，每次进行下一次测量前，均需要按MAX键清零，然后再次按动MAX键进行测量；
6.4 平均值功能及测量次数功能设置：按下N/AVE键，屏幕上“00.0”消失，同时屏幕显示AVE符号，屏幕右下角显示测量次数，测量次数设定后，硬度计能根据测量次数做出判断，平均值显示约8秒后，硬度计自动清零，恢复原测量设置状态；
6.5 测量：将待测物放在坚固的平面上，手持硬度计，保持压足平等于待测物，平稳地将压针垂直地压入待测物，不能有任何振动，当硬度计压足底面刚好与试样表面完全稳定接触时，在1秒内读数，此时硬度计屏幕显示值即为待测物硬度值；
6.6 关机：按下“ON/OFF”键即可关机；若硬度计牌待机状态3分钟，则显示屏闪动
15秒后，硬度计自动关机；
6.7 注意事项：
6.7.1 测试样品应厚度均匀，表面光滑、无气泡、无机械操作及杂质等；
6.7.2 硬度计应避免冲击、重压，不能置于强磁场、潮湿或油污的环境中；若长期不用应将三节钮扣电池取出，妥善保管。
6.7.3 员工操作时应佩带静电环。
