晶体管的三种连接方式 -回复
晶体管是现代电子设备中最基本的组件之一。它是一种半导体器件，具有放大和开关功能。在实际应用中，晶体管可以通过多种方式连接，以适应不同的电路和系统需求。本文将介绍晶体管的三种主要连接方式：集电极连接、基极连接和发射极连接，并详细解释它们的工作原理和应用场景。
一、集电极连接（又称共集连接或电压跟随连接）：
在集电极连接中，晶体管的集电极被连接到电源电压，而发射极被连接到负载。这种连接方式下，基极是输入信号的接入点，而集电极是输出信号的接出点。集电极连接适合需要放大输入信号并将其反相输出的场景。
工作原理：
当输入信号施加到基极时，基极电压的变化将引起发射极电流的变化。晶体管的结构使得发射极电流的变化会导致集电极电压的变化，即使输入信号在基极与发射极之间只有微小的变化。这种负反馈机制有助于减小放大电路中的非线性失真。
应用场景：
集电极连接适用于需要转换信号极性的场景，例如电压反相器。由于集电极连接的放大倍数较低，常用于功率放大器、电流源以及一些特殊应用，如对输入电流进行调整。
二、基极连接（又称共基连接）：
在基极连接中，晶体管的基极被连接到输入信号源，发射极被连接到公共地，集电极则是输出信号的接出点。这种连接方式下，输入信号通过基极-发射极之间的电流变化来控制输出信号的变化。
工作原理：
当输入信号施加到基极时，基极电流的变化将引起发射极电流的变化。晶体管的结构使得发射极电流的变化会导致集电极电压的变化，从而在输出上形成放大后的信号。基极连接有较高的输入电阻和较低的输出电阻，因此可以保持信号的较好线性度。
应用场景：
基极连接适用于需要放大小信号并保持较好线性度的场景，例如射频功率放大器和调制解调器。它还通常用于产生高频信号的起振电路或频率倍频器。
三、发射极连接（又称共发射极连接或共阴连接）：
在发射极连接中，晶体管的发射极被连接到电源电压，基极被连接到输入信号源，而集电极则是输出信号的接出点。这种连接方式下，输入信号通过发射极-基极之间的电流变化来控制输出信号的变化。
三极管的根本工作管理
构造与操作原理
三极管的根本构造是两个反向连结的pn接面，如图1所示，可有pnp和npn两种组合。三个接出来的端点依序称为射极〔emitter, E〕、基极〔base, B〕和集极〔collector, C〕，名称来源和它们在三极管操作时的功能有关。图中也显示出npn与pnp三极管的电路符号，射极特别被标出，箭号所指的极为n型半导体，和二极管的符号一致。在没接外加偏压时，两个pn接面都会形成耗尽区，将中性的p型区和n型区隔开。
图1 pnp(a)与npn(b)三极管的构造示意图与电路符号。
三极管的电特性和两个pn接面的偏压有关，工作区间也依偏压方式来分类，这里我们先讨论最常用的所谓〞正向活性区〞(forward active)，在此区EB极间的pn接面维持在正向偏压，而BC极间的pn接面那么在反向偏压，通常用作放大器的三极管都以此方式偏压。图2(a)为一pnp三极管在此偏压区的示意图。 EB接面的耗散区由于在正向偏压会变窄，载体看到的位障变小，射极的电洞会注入到基极，基极的电子也会注入到射极；而BC接面的耗尽区那么会变宽，载体看到的位障变大，故本身是不导通的。图2(b)画的是没外加偏压，和偏压在正向活性区两种情况下，电洞和电子的电位能的分布图。三极管和两个反向相接的pn二极管有什么差异呢？其间最大的不同部分就在于三极管的两个接面相当接近。以上述之偏压在正向活性区之pnp三极管为例，射极的电洞注入基极的n型中性区，马上被多数载体电子包围遮蔽，然后朝集电极方向扩散，同时也被电子复合。当没有被复合的电洞到达BC接面的耗尽区时，会被此区内的电场加速扫入集电极，电洞在集电极中为多数载体，很快藉由漂移电流到达连结外部的欧姆接点，形成集电极电流IC。 IC的大小和BC间反向偏压的大小关系不大。基极外部仅需提供与注入电洞复合部分的电子流IBrec，与由基极注入射极的电子流InB? E〔这部分是三极管作用不需要的部分〕。 InB? E在射极与与电洞复合，即InB? E=IErec。pnp三极管在正向活性区时主要的电流种类可以清楚地在图3(a)中看出。
作业及答案
第一章
1、什么是P型半导体、N型半导体、PN结？
P型半导体：在纯净的硅晶体中掺入三价元素(如硼)，使之取代晶格中硅原子的位置，就形成P型半导体，亦可称为空穴型半导体。主要靠空穴导电。
N型半导体：在纯净的硅晶体中掺入五价元素(如磷)，使之取代晶格中硅原子的位置，就形成N型半导体，亦可称为电子型半导体。主要靠自由电子导电
PN结：采用不同的掺杂工艺，将P型半导体与N型半导体制作在同一块硅片上，在它们的交界面就形成PN结。PN结具有单向导电性。
2、简述PN结的单向导电性。
在PN结上外加一电压，如果P型一边接正极，N型一边接负极，电流便从P型一边流向N型一边，空穴和电子都向界面运动，使空间电荷区变窄，电流可以顺利通过，即PN结外加正向电压时处于导通状态。如果N型一边接外加电压的正极，P型一边接负极，则空穴和电子都向远离界面的方向运动，使空间电荷区变宽，电流不能流过，即PN结外加反向电压时处于截止状态。这就是PN结的单向导电性。
3、简述PN结的伏安特性。
如左图所示，当PN结外加正向电压，电流i随电压u按指数规律变化；当PN结外加反向电压，首先没有电流流过，但当反向电压增大到一定程度时，反向电流将急剧增加，将PN结反向击穿。
P. 67
四、已知稳压管的稳压值6VZU，稳定电流的最小值min5mAZI。求图T1.4所示电路中1oU和2oU各为多少伏。
解：
(a) 1316V2=1086(500102)6LoDZLoRKUUVVUVRRKUV只有当加在稳压管两端的电压大于其稳压值时，稳压管输出电压才为：
(b) 226V5=105(55)5LoLoRKUUVVRRKUV只有当加在稳压管两端的电压大于其稳压值时，稳压管输出电压才为：
P. 69－70: 1.3，1.6
1.3 电路如图P1.3所示，已知tuisin5(V)，二极管导通电压UD=0.7V。试画出iu与ou的波形图，并标出幅值。

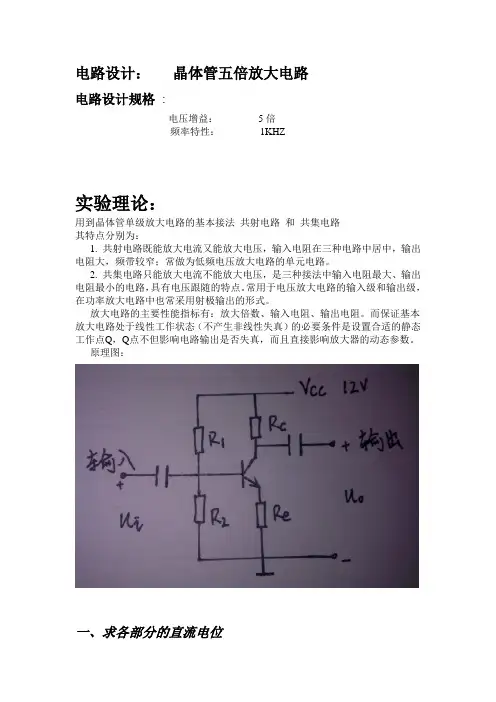

电路设计： 晶体管五倍放大电路
电路设计规格 :
电压增益： 5倍
频率特性： 1KHZ
实验理论：
用到晶体管单级放大电路的基本接法 共射电路 和 共集电路
其特点分别为：
1. 共射电路既能放大电流又能放大电压，输入电阻在三种电路中居中，输出电阻大，频带较窄；常做为低频电压放大电路的单元电路。
2. 共集电路只能放大电流不能放大电压，是三种接法中输入电阻最大、输出电阻最小的电路，具有电压跟随的特点。常用于电压放大电路的输入级和输出级，在功率放大电路中也常采用射极输出的形式。
放大电路的主要性能指标有：放大倍数、输入电阻、输出电阻。而保证基本放大电路处于线性工作状态（不产生非线性失真）的必要条件是设置合适的静态工作点Q，Q点不但影响电路输出是否失真，而且直接影响放大器的动态参数。
原理图：
一、求各部分的直流电位 首先，在图1所示的电路中，基极的直流电位VB（为b的直流部分），用R1和R2对电源电压VCC进行分压后电位，所以流进晶体管的基极电流的直流成分IB是很小，可以忽略，则
2BCC12RVVRR（V）（1）
发射极的直流电位VE（为ue的直流部分），比VB低的基极发射极间的电压VBE，设VBE=0.6V。则
VE=VB - 0.6 （V）
（2）
发射极上流动的直流部分IE（为bi的直流部分）为：
.EBEEEVV06IRR（A）
(3)
集电极的直流电压VC（为c的直流部分）为电流电压减去RC的压降而算得的值，所以VC为：
CCCCCVVIR（V） （4）
基极电流为很小的值，所以可以忽略，则IC=IE。则有
