实验一 三极管放大电路
一、实验目的
1．掌握多级放大器静态工作点的调整与测试方法。
2．学会放大器频率特性测量方法。
3．了解放大器的失真及消除方法。
4．掌握两级放大电路放大倍数的测量方法和计算方法。
5．进一步掌握两级放大电路的工作原理。
二、实验仪器
示波器
万用表
信号发生器
直流电源
三、实验设计要求
1．信号源内阻：Rs=51K
2．输入信号频率 20Hz-20Khz
3．Av=3
4．RL=200Ω/75Ω
5．Vo=3Vpp
6．P电源=30mW
7．增加平坦度<0.1dB
四、设计思路
求各部分的直流电位：
如图所示，基级的直流电位VB是用R1和R2对电源电压VCC进行分压后的电位，所以，流进晶体管的基级电路的直流成分IB是很小的，可以忽略， 则：VB=R2/(R1+R2)*VCC
(V)
3
发射机的直流电位VE，仅比VB低于基级—发射机间的电压VBE，如设VBE=0.6V，则VE为：VE=VB-0.6 (V)
发射级上流动的直流电流IE为 IE=VE/RE=(VB-0.6)/RE
集电极的电流电压VC为电源电压减去RC的压降而算得的值，所以VC为：VC=VCC-IC*RC
在式中，基级电流为最少的值，所以可忽略，则IC=IE。
求交流电压放大倍数：、
接着求上图电路的交流放大倍数
由于晶体管的基级-发射极间存在的二极管是在导通情况下使用的（交流电阻为0），所以基级端子的交流电位直接出现在发射极，因此，由交流输入电压vi引起的ie的交流变化部分△ie为：△ie=vi/RE
另外，令集电极电流的交流变化部分为△ic，则vc交流变化部分△vc为：△vc=△ic*RC

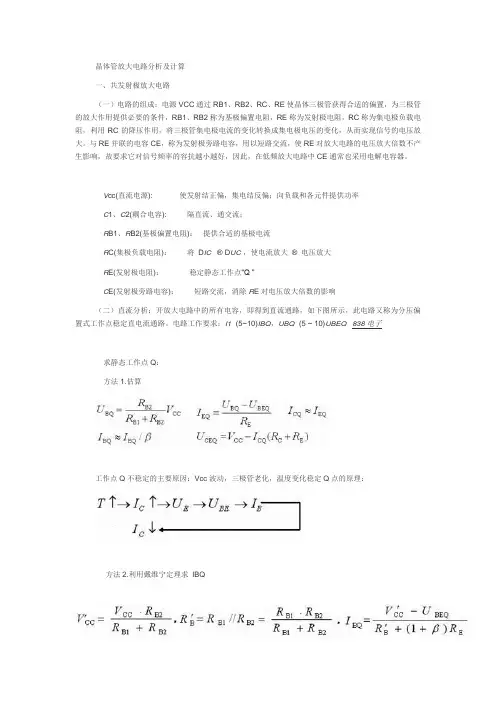

晶体管放大电路分析及计算
一、共发射极放大电路
（一）电路的组成：电源VCC通过RB1、RB2、RC、RE使晶体三极管获得合适的偏置，为三极管的放大作用提供必要的条件，RB1、RB2称为基极偏置电阻，RE称为发射极电阻，RC称为集电极负载电阻，利用RC的降压作用，将三极管集电极电流的变化转换成集电极电压的变化，从而实现信号的电压放大。与RE并联的电容CE，称为发射极旁路电容，用以短路交流，使RE对放大电路的电压放大倍数不产生影响，故要求它对信号频率的容抗越小越好，因此，在低频放大电路中CE通常也采用电解电容器。
Vcc(直流电源): 使发射结正偏，集电结反偏；向负载和各元件提供功率
C1、C2(耦合电容): 隔直流、通交流；
RB1、RB2(基极偏置电阻)： 提供合适的基极电流
RC(集极负载电阻)： 将 DIC ® DUC ，使电流放大 ® 电压放大
RE(发射极电阻)： 稳定静态工作点“Q ”
CE(发射极旁路电容)： 短路交流，消除RE对电压放大倍数的影响
（二）直流分析：开放大电路中的所有电容，即得到直流通路，如下图所示，此电路又称为分压偏置式工作点稳定直电流通路。电路工作要求：I1 ³(5~10)IBQ，UBQ³ (5 ~ 10)UBEQ 838电子
求静态工作点Q：
方法1.估算
工作点Q不稳定的主要原因：Vcc波动，三极管老化，温度变化稳定Q点的原理：
方法2.利用戴维宁定理求 IBQ
（三）性能指标分析
将放大电路中的C1、C2、CE短路，电源Vcc短路，得到交流通路，然后将三极管用H参数小信号电路模型代入，便得到放大电路小信号电路模型如下图所示。
1.电压放大倍数
2.输入电阻计算
3.输出电阻 Ro = RC
三极管的放大电路
三极管是现代电子技术中最重要的元器件之一，它广泛应用于信号放大，开关控制等领域。三极管放大电路是三极管应用的重要部分，具有重要的研究和应用价值。
三极管放大电路是指将三极管作为信号放大器的一种电路。三极管放大电路具有以下特点：
1.放大倍数高。三极管放大电路的放大倍数可以达到几千倍，远高于其他普通放大器的放大倍数。
2.线性好。三极管放大电路的电流电压关系非常稳定，能够实现非常好的线性放大。
3.动态范围宽。三极管放大电路能够处理大范围的信号级别，可以实现符合实际需求的信号处理。
三极管放大电路具有以下分类：
1.共基极放大电路（CB）。共基极放大电路对输入信号具有很高的阻抗，可以实现电流放大。 2.共发射极放大电路（CE）。共发射极放大电路对输入信号的耦合较好，可以实现电压放大。
3.共集电极放大电路（CC）。共集电极放大电路具有低输入阻抗，可以大大减少输入噪声。
三极管放大电路的设计需要根据应用场景的要求来确定，一般来说，应根据电压放大倍数和电流放大倍数来确定放大电路的特性。对于要求高的应用场景，需要选择特性优异的三极管，并根据实际情况进行调整。
三极管放大电路的关键参数包括放大倍数、输入阻抗、输出阻抗、带宽等。对于不同的应用场景，需要根据这些参数来确定放大电路的特性。

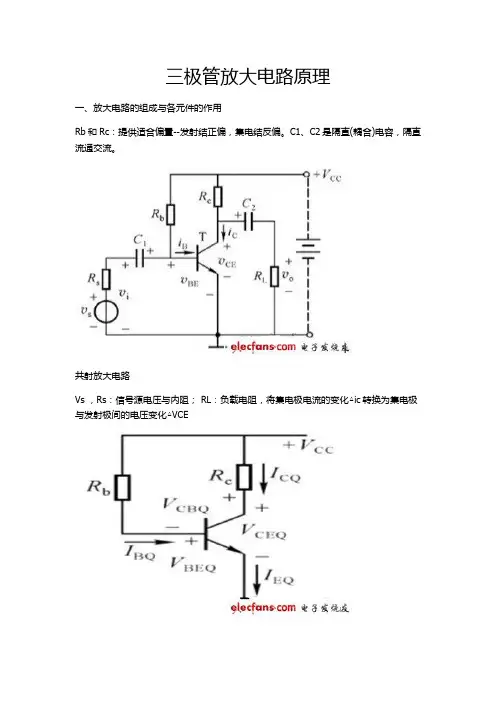

三极管放大电路原理
一、放大电路的组成与各元件的作用
Rb和Rc：提供适合偏置--发射结正偏，集电结反偏。C1、C2是隔直(耦合)电容，隔直流通交流。
共射放大电路
Vs ，Rs：信号源电压与内阻； RL：负载电阻，将集电极电流的变化△ic转换为集电极与发射极间的电压变化△VCE
二、放大电路的基本工作原理
静态(Vi=0,假设工作在放大状态) 分析，又称直流分析，计算三极管的电流和极间电压值，应采用直流通路(电容开路)。
基极电流：IB=IBQ=(VCC-VBEQ)/Rb
集电极电流：IC=ICQ=βIBQ
集-射间电压：VCE=VCEQ=VCC-ICQRc 动态(vi≠0)分析：
放大电路对信号的放大作用是利用三极管的电流控制作用来实现 ，其实质上是一种能量转换器。
三、构成放大电路的基本原则
放大电路必须有合适的静态工作点：直流电源的极性与三极管的类型相配合，电阻的设置要与电源相配合，以确保器件工作在放大区。输入信号能有效地加到放大器件的输入端，使三极管输入端的电流或电压跟随输入信号成比例变化，经三极管放大后的输出信号(如ic=β*ib)应能有效地转变为负载上的输出电压信号。
电压传输特性和静态工作点
一、单管放大电路的电压传输特性
图解分析法：
输出回路方程：
输出特性曲线：AB
段：截止区，对应于输出特性曲线中iB＜0的部分。
BCDEFG段：放大区
GHI段：饱和区
作为放大应用时：Q点应置于E处(放大区中心)。若Q点设置C处，易引起载止失真。若Q点设置F处，易引起饱和失真。
用于开关控制场合：工作在截止区和饱和区上。
二、单管放大电路静态工作点(公式法计算)
单电源固定偏置电路：选择合适的Rb，Rc，使电路工作在放大状态。
工作点稳定的偏置电路：该方法为近似估算法。分
压式偏置电路：
稳定工作点的另一种解释：温度T↑→IC↑→IE↑→VE↑(=IERe)↓(VB固定) ，则 IC↓ IB↓ VBE↓ (=VB-VE)。
