一、单侧电源网络相间短路的电流保护

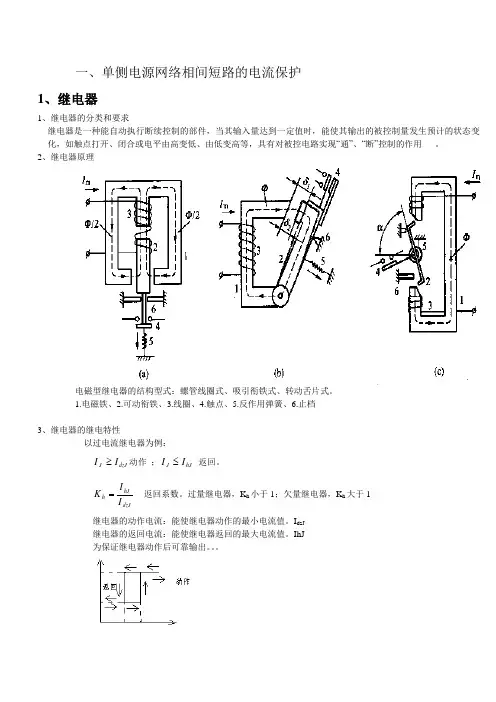

1、继电器
1、继电器的分类和要求
继电器是一种能自动执行断续控制的部件，当其输入量达到一定值时，能使其输出的被控制量发生预计的状态变化，如触点打开、闭合或电平由高变低、由低变高等，具有对被控电路实现“通”、“断”控制的作用 。
2、继电器原理
电磁型继电器的结构型式：螺管线圈式、吸引衔铁式、转动舌片式。
1.电磁铁、2.可动衔铁、3.线圈、4.触点、5.反作用弹簧、6.止档
3、继电器的继电特性
以过电流继电器为例：
dzJJII动作 ；hJJII 返回。
dzJhJhIIK 返回系数。过量继电器，Kh小于1；欠量继电器，Kh大于1
继电器的动作电流：能使继电器动作的最小电流值。IdzJ
继电器的返回电流：能使继电器返回的最大电流值。IhJ
为保证继电器动作后可靠输出。。。 继电特性的两个要点：
1） 永远处于动作或返回状态，无中间状态。
2） Idz不等于Ih，使接点无抖动。
无论启动和返回，继电器的动作都是明确干脆的，不可能停留在某一个中间位置，这种特性称之为继电特性。
2、单侧电源网络相间短路时电流量值特征
图中、1――最大运行方式下d(3)
2――最小运行方式下d(2)
3――保护1第一段动作电流
dsdsdlZZEZZEI1min.min.)3( ；
dsdlZZEI1max.)2(23
可见，Id的大小与运行方式、故障类型及故障点位置有关
最大运行方式：对每一套保护装置来讲，通过该保护装置的短路电流为最大的方式。（Zs.min）
最小运行方式：对每一套保护装置来讲，通过该保护装置的短路电流为最小的方式。（Zs.max）
3、电流速断保护 1、工作原理
对于反应于短路电流增大而瞬时动作的电流保护，称为电流速断保护。
2、电流速断保护的整定值计算原则
电力系统继电保护辅导资料二
主 题：课件第二章电网的电流保护第1-2节——单侧电源网络相间短路的电流保护、电网相间短路的方向性电流保护
学习时间：2013年10月7日－10月13日
内 容：
我们这周主要学习第二章的第1-2节，单侧电源网络相间短路的电流保护和电网相间短路的方向性电流保护的相关内容。希望通过下面的内容能使同学们加深电网电流保护相关知识的理解。
一、学习要求
1．掌握三段式电流保护的配合原则、整定计算，会阅读三段式电流保护的原理图；
2．理解方向性电流保护中方向元件的作用，能正确按动作方向分组配合、整定计算。
二、主要内容
（一）单侧电源网络相间短路的电流保护
1． 继电器
（1）基本原理
能自动地使被控制量发生跳跃变化的控制元件称为继电器。当输入信号达到某一定值或由某一定值突跳到零时，继电器就动作，使被控制电路通断。它的功能是反应输入信号的变化以实现自动控制和保护。 继电器的继电特性：(也称控制特性)继电器的输入量和输出量在整个变化过程中的相互关系。
图1 继电特性
继电器的返回系数rK：返回值rX与动作值opX的比值。即
rropXKX
过量继电器：反应电气量增加而动作的继电器。其返回系数小于1，不小于0.85。
欠量继电器：反应电气量降低而动作的继电器。其返回系数大于1，不大于1.2。
（2）继电保护装置的基本分类
按动作原理：
电磁型、感应型、整流型、晶体管型、集成电路型、微机型等继电器。
按反应的物理量：
电流继电器、电压继电器、功率方向继电器、阻抗继电器和频率继电器等。
按作用：
起动继电器、时间继电器、中间继电器、信号继电器和出口继电器等。 Y max Y
Y min
0 X r X X op （3）过电流继电器
动作电流(Iop)：使继电器动作的最小电流。
返回电流(Ire)：使继电器由动作状态返回到起始位置时的最大电流。
2.单侧电源网络相间短路时电流量值特征
1 单侧电源网络相间短路保护整定计算
前言
1、电力系统短路危害
1、当电力系统出现故障时，继电保护装置应能快速、有选择性的将故障元件从系统中切除，使故障元件免受损坏，保证系统其他部分继续运行。
2、当系统出现不正常工作状态时，继电保护能及时反应，一般发出信号，告诉值班人员予以处理，在无人值班的情况下，保护装置可作用于减负荷或跳闸。
2、电网最大最小运行方式
系统最大运行方式：在相同地点发生相同类型的短路时流过保护安装处最大电流的系统运行方式，系统阻抗最小Zs=Zmin。
系统最小运行方式：在相同地点发生相同类型的短路时流过保护安装处的电流最小的系统运型方式，系统阻抗最大Zs=Zmax。
2 一、 电流速断保护
2、电流速断保护的整定原则
式中：.1IsetI ——保护动作电流
IrelK ——可靠系数，取1.2
..maxkcI——母线C处的最大三相短路电流
继电器动作电流：..max.1IIkcsetjreljxLIIKKn
式中：.1IsetjI——二次保护继电器动作电流
Ln——电流互感器TA变比
jxK——接线系数，当继电器接于相上为1，接于相差为3 3
（4）电流速断保护的灵敏系数，按被保护线路末端母线两相短路来校验：
..min122kclmsetIKI
e.线路避雷器的正常放电时间约为半个周波，但可能延续1—1.5个周波，并可能经过很短的时间间隔多次动作，在这种情况下，对没有附加延时的速断保护有可能引起误动作。 4 二、限时电流速断保护
2 限时电流速断保护的整定
(1)启动电流的整定
保护2的限时电流速断保护范围不应超过保护1的瞬时电流速断保护范围。因此，在单侧电源供电情况下，它的启动电流就应该整定为：
.2IIsetI≥.1IsetI
所以，限时电流速断保护（电流II段保护）动作电流整定公式如下：
课程设计任务书
题 目: 110kV单电源环形网络相间短路继电保护的设计
原始资料：网络接线图如附录所示。各参数说明如下：
1. 网络中各线路均采用带方向或不带方向的电流电压保护，所有变压器均采用纵差动保护作为主保护，变压器均为Y，d11接线；
2. 发电厂的最大发电容量为3×50MW，最小发电容量为2×50MW；
3. 网络的正常运行方式为发电厂发电容量最大且闭环运行；
4. 110kV断路器均采用SW3-110型断路器，它的跳闸时间为0.07s；
5. 线路AB、BC、AD和CD的最大负荷电流分别为230、150、230和140A；负荷自启动系数为1.5；
6. 各变电所引出线上后备保护的动作时间标在图中；
7. 线路的正序电抗为1.0.4/Xkm；电压互感器的变比为110000/100yn。
要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）
1. 选择保护1、3、5、7的保护方式以及它们的动作电流、动作电压、灵敏度系数和动作时间；
2. 绘出保护5的原理接线图
编写设计说明书；
摘要
电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段：继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的发展。
继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量，当突变量到达一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。对电力系统继电保护的基本性能要求是有选择性，速动性，灵敏性，可靠性。
这次课程设计以最常见的110KV电网线路保护设计为例进行分析设计，要求对整个电力系统及其自动化专业方面的课程有综合的了解。特别是对继电保护、电力系统、 武汉理工大学《电力系统继电保护》课程设计说明书
