物理培优专题复习欧姆定律练习题及答案

  • 格式：doc
  • 大小：1.27 MB
  • 文档页数：27

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD ．该电路的最大功率是1.25W 【答案】C 【解析】 【详解】AB ．当灯泡的电压最大时，即L 2.5V U =，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ； 由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

3．在如图所示的电路中，电源电压保持不变，R 1为定值电阻。

闭合开关S 后，将滑动变阻器R 2的滑片P 从最右端移到中间某个位置，R 1、R 2两端电压和电路中电流的示数分别变化了△U 1、△U 2和△I （皆绝对值），则△U 1______△U 2（选填“大于”、“小于”或“等于”），再向左移动，△U 2和△I 的比值将______（选填“增大”、“减小”或“不变”）。

（ ）A ．大于 减小B ．大于 不变C ．小于 增大D ．小于 不变【答案】D 【解析】 【详解】由电路图可知，定值电阻R 1与滑动变阻器R 2串联，设滑片移动前后电路中的电流分别为I 1、I 2，则：△I =I 2-I 1，由欧姆定律可得，电路中的电流为I 1时，此时的电压分别为：U 1=I 1R 1， U 2=U -U 1-U L =U -I 1R 1-I 1R L ，电路中的电流为I 2时，电压分别为：U 1′=I 2R 1，U 2′=U -U 1′- U L =U -I 2R 1-I 2R L ，那么：△U 1=U 1′-U 1 =I 2R 1-I 1R 1=(I 2-I 1)R 1=△IR 1，即：11R U I=∆∆， 所以，△U 1和△I 的比值不变；△U 2=U 2′-U 2=( I 1-I 2)( R 1+R L )=△IR 1+△IR L =△U 1+△IR L ，则△U 1＜△U 2； 故选D 。

4．如图所示，电源电压为4.5V ，电流表量程为“0~0.6A ”，滑动变阻器规格为“10Ω1A ”，小灯泡L 标有“2.5V 1.25W ”（不考虑温度对灯丝电阻的影响）。

在保证所有元件安全的情况下，移动滑动变阻器的滑片，下列选项正确的是（ ）A ．向左移动滑片，两表示数都变大B ．电流表的示数变化范围是0.3~0.6AC ．电压表的示数变化范围是0~3VD ．滑动变阻器连入电路的阻值变化范围是4~10Ω 【答案】D 【解析】 【详解】A ．从图中可以看到，向左移动滑片，变阻器接入电路的电阻在变大，这是一个串联电路，电路的总电阻在变大，根据UI R=可知，电路中的电流在变小，电流表的示数在变小；灯丝的电阻是不变的，那么灯泡两端的电压是变小的，根据串联电路电压规律可知，变阻器两端的电压是变大的，即电压表的示数是变大的；A 错误； BCD ．小灯泡的电阻是()22LL L 2.5V 5Ω1.25WU R P ===为保证灯泡正常工作，流过灯泡的电流最大是L Lmax L 2.5V0.5A 5ΩU I R === 这也是电路中的最大电流，所以电流表的最大读数是0.5A ，这时电路中的总电阻大小是min max 4.5V9Ω0.5AU R I ===总 则滑动变阻器的最小电阻是L min min -9Ω-5Ω4ΩR R R ===滑总由于灯泡的电阻不变，那么这时灯泡两端的电压是最大的，则滑动变阻器的电压是最小的，大小是max min min 0.5A 4Ω2V U I R ==⨯=滑滑即电压表的最小示数是2V ；当滑动变阻器的电阻最大时，即大小达到10Ω，这时电路中的电流最小，大小是min max4.5V0.3A 10Ω5ΩU I R ===+总这个电流大小没有超过电流表的量程，也没有超过滑动变阻器的规格要求，也没有超过小灯泡的额定电流，所以滑动变阻器的阻值可达到10Ω，电流表的读数最小可以是0.3A ，这时滑动变阻器的电压是min max max 0.3A 10Ω3V U I R ==⨯=滑滑即电压表的最大示数是3V ；综上所述，电流表的示数变化范围是0.3~0.5A ，电压表的示数变化范围是2~3V ，滑动变阻器连入电路的阻值变化范围是4~10Ω。

故选D 。

5．图为复杂电路的一部分，电阻R 1、R 2、R 3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2.则电流表A 1、A 2的示数之比为（ ）A ．1：1B ．2：1C ．3：1D ．4：1【答案】B 【解析】 【分析】 【详解】三个电阻R 1、R 2、R 3的电流之比为4：1：2，设比例中的每一份为1A ，则I 1=4A ，I 2=1A ，I 3=2A ；电阻R 1、R 2、R 3的阻值之比为1：2：3，设比例中的每一份为1Ω，则R 1=1Ω，R 2=2Ω，R 3=3Ω；根据欧姆定律U IR =可得：三个电阻两端电压分别为：U 1=4V ，U 2=2V ，U 3=6V ；又因为R 1与R 2的左端电势相等，可知只有当R 1与R 2的电流反向时，才能使R 3两端的电压等于6V ，故画出电流可能的流向，有两种情况，如图所示：因所有进入某节点的电流的总和等于所有离开这节点的电流的总和，则： 图1中113A 4A+2A=6A I I =+= 232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比为2：1； 图2中113A 4A+2A=6A I I =+= 232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比仍为2：1； 故A 、C 、D 不符合题意，B 符合题意。

故选B 。

6．在如图甲所示的电路中，R 1为定值电阻，滑动变阻器R 2上标有“20Ω 0.5A"，当滑片P 由c 点移到a 端的过程中，电压表示数U 随滑动变阻器R 2接入电路的阻值变化情况如图乙所示，R 1的最小功率是0.4 W 。

在保证电路元件安全的条件下，下列说法正确的是（ ）A ．电源电压为5 VB ．R 1的阻值为20ΩC ．R 2接入电路的最小阻值为2ΩD ．R 2的最小功率是0.8 W【答案】C 【解析】 【分析】由图甲所示电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表测定值电阻R 1两端电压；(1)根据P =I 2R 可知：电路中电流最小时R 1的功率最小，所以当R 1的功率最小时滑动变阻器连入电路的电阻最大，即在a 点，由图乙可知，R 2为20Ω时，电压表的示数为2V ，根据P =UI 求出此时电路的电流，然后根据欧姆定律求出两端的电压，根据串联电路的电压特点即可求出电源电压；(2)根据欧姆定律求出R 1的阻值；(3)由于滑动变阻器R 2上标有“20Ω0.5A ”，则电路中的最大电流为0.5A ，根据欧姆定律求出电路中最小电阻，利用电阻的串联特点即可求出R 2接入电路的最小阻值；(4)根据电路中的电流变化范围，利用P =UI 求出滑动变阻器的功率变化范围，据此得出R 2的最小功率。

【详解】由图甲所示电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表测定值电阻R 1两端电压；A ．由于R 1是定值电阻，根据P =I 2R 可知，电路中电流最小时R 1的功率最小，当电流最小时滑动变阻器连入电路的电阻最大，则由图乙知，滑动变阻器连入电路的电阻为20Ω，此时电压表的示数为2V ，根据P =UI 可得，此时电路的电流110.4W 0.2A 2VP I U ===最小最小 根据UI R=和串联电路的电压特点可得电源电压 210.2A 20Ω2V 6V U I R U =+=⨯+=最小最大故A 错误； B ．根据UI R=可得R 1的阻值 112V10Ω0.2AU R I ===最小故B 错误；C ．由于滑动变阻器R 2上标有“20Ω0.5A ”，则电路中的最大电流为0.5A ，根据U I R=可得最小总电阻6V12Ω0.5AU R I ===最小最大 则此时滑动变阻器的最小阻值为1212Ω10Ω2ΩR R R =-=-=最小最小故C 正确；D ．由前面解答可知，电路中电流的取值范围为0.2A ∼0.5A ，滑动变阻器消耗的功率()()22222116V 10Ω0.9W 100.3W P U I U U I UI I R I I I ==-=-=⨯-⨯=--所以当0.30I -=时，即I =0.3A 时，R 2的功率最大P 最大=0.9W ；根据前面推出的变阻器消耗功率与电流的二次函数表达式作出P −I 图像，如图所示：根据图像可知，当电流最大为0.5A 时，滑动变阻器消耗的电功率最小，滑动变阻器消耗的最小电功率()22216V 0.5A 10Ω0.5A 0.5W P UI I R =-=⨯-⨯=最小最大最大故D 错误。

合集下载

物理欧姆定律(大题培优)附详细答案

物理欧姆定律(大题培优)附详细答案

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0~24ΩB．电流表示数的变化范围是0.1A~0.5AC．电压表示数的变化范围是1V~3VD．灯泡的最小功率是0.54W【答案】D【解析】【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI=可知灯的额定电流是LLL1.5W0.5A3VPIU===额额额还可知道灯泡的电阻是L LL3V6Ω0.5AURI===额额因为电压表的量程是0到3V，所以当灯泡两端的电压是3V，电路中的电流最大，大小是max L0.5AI I==额由此可计算得电路中的最小总电阻是minmax9V18Ω0.5AURI===总那么滑动变阻器接入电路的最小阻值是Lmin min-18Ω-6Ω12ΩR R R===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是Lmax6Ω24Ω30ΩR R R=+=+=总电路中的最小电流是minmax9V0.3A30ΩUIR===总所以电流表示数的变化范围是0.3A~0.5A；也可知道灯泡两端的电压最小值是Lmin min L0.3A6Ω 1.8VU I R==⨯=所以电压表示数的变化范围是1.8V~3V；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L0.3A6Ω0.54WP I R==⨯=故选D。

【物理】物理 欧姆定律问题的专项 培优 易错 难题练习题含答案

【物理】物理 欧姆定律问题的专项 培优 易错 难题练习题含答案

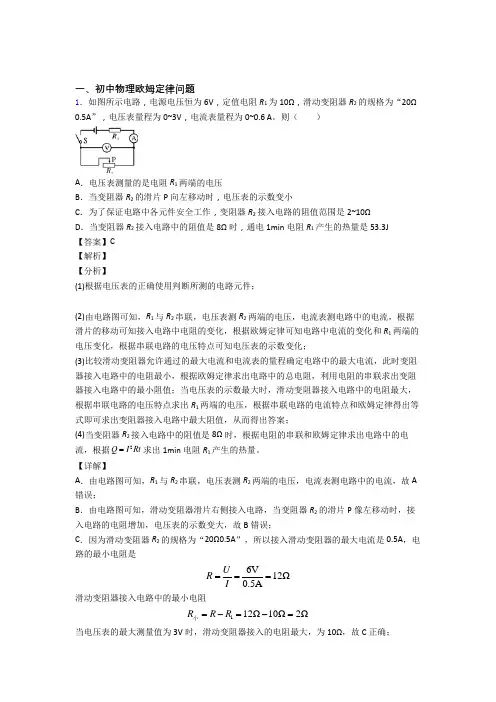

一、初中物理欧姆定律问题1．如图所示电路，电源电压恒为6V ，定值电阻R 1为10Ω，滑动变阻器R 2的规格为“20Ω 0.5A ”，电压表量程为0~3V ，电流表量程为0~0.6 A 。
