基于单片机的流水灯设计讲解

  • 格式：doc
  • 大小：244.50 KB
  • 文档页数：17

****

课 程 设 计 报 告 书

系 别： 机械与电子工程学院

专 业：

学 生 姓 名： 学 号：

课程设计题目： 基于单片机的流水灯设计

起 迄 日 期:

课程设计地点:

指 导 教 师:

下达任务书日期: 2013 年 12 月 16 日

第 2 页 共 17 页 目录

第一章 设计背景 .......................................................................... 3

第二章 硬件设计 .......................................................................... 4

2.1硬件组成 .................................................................................................................................................... 4

2.2 AT89C51引脚功能 .................................................................................................................................... 4

2.3晶振 ............................................................................................................................................................ 6

2.4 复位状态 ................................................................................................................................................... 7

2.5流水灯硬件原理图 .................................................................................................................................... 8

2.6 MCS-51系列单片机内部采用模块式结构 .............................................................................................. 9

2.7元件清单 .................................................................................................................................................... 9

2.8程序流程图 ............................................................................................................................................... 10

第三章 软件编程 ......................................................................... 11

3.1位控法 .......................................................................................................................................................11

3.2 C语言编程 .............................................................................................................................................. 12

3.2.1 C语言程序 .................................................................................................................................. 12

3.2.2编程注意事项 .............................................................................................................................. 13

3.3仿真结果 ................................................................................................................................................... 15

实验总结 ................................................................................ 16

参考文献： .............................................................................. 17

第 3 页 共 17 页 第一章 设计背景

单片机的应用已经广泛的渗透到国民经济的各个领域，随着在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统正以前所未有的速度被单片机智能控制系统所取代，它已经成为工科大学生的必修课程之一。单片机技术含有硬﹑软两个方面的技术。硬件是以单片机为核心，再加以其他各元器件组成的电子电路的一个实体。它既有单片机的技术，又有电子类专业所必须的模拟﹑数字﹑高频电子电路的综合运用。单片机的种类繁多，目前单片机应用系统开发工具也有不少，但同一系列单片机的开发工具或实验系列基本相同。51系列单片机时目前应用最广泛的一种8为单片机之一，它具有体积小﹑功能强﹑成本低﹑应用面广等优点。经过20多年的推广与发展，51系列单片机形成了一个规模庞大，功能齐全，资源丰富的产品群。当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。随着电子技术的迅速发展，单片机得到了越来越多的运用。 本设计用单片机8951结合LED制作了一种新型的LED流水灯控制系统的设计，以AT89C51作为主控核心，利用软件实现对LED流水灯进行控制。本系统具有体积小、硬件少、电路结构简单及容易操作等优点。

本文设计的是基于单片机89C51的流水灯设计

关键词：LED AT89C51单片机 控制系统 流水灯

第 4 页 共 17 页 第二章 硬件设计

2.1硬件组成

按照单片机系统扩展与系统配置状况，单片机应用系统可分为最小系统、最小功耗系统及典型系统等。AT89C51单片机是美国ATMEL公司生产的低电压、高性能CMOS 8位单片机，具有丰富的内部资源：4kB闪存、128BRAM、32根I/O口线、2个16位定时/计数器、5个向量两级中断结构、2个全双工的串行口，具有4.25～5.50V的电压工作范围和0～24MHz工作频率，使用AT89C51单片机时无须外扩存储器。因此，本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位等电路和必要的软件组成的单个单片机。

2.2 AT89C51引脚功能

XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51

图1 AT89C51引脚图

VCC：供电电压。

P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P0口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的低八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须接上拉电阻。

P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，

第 5 页 共 17 页 将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为低八位地址接收。

P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。

P3口也可作为AT89C51的一些特殊功能口，如下表所示：

合集下载

流水灯单片机简单程序

流水灯单片机简单程序

一：实验目的

熟悉如何使用stp-isp软件，用汇编 语言实现8个LED1-LED8依次闪亮从而产生“流水”现象，了解单片机汇编语言设计使用和调试方法。

二：实验内容

通过p2口将8个LED连接在一起，从而产生“流水现象”。

三：实验线路图

四: 实验原理

从原理图中可以看出，如果要让接在p2.0口的LED 1灯亮起来，那么只要把p2.0的电平变为低电平就可以；相反的，如果要接在p2.0口的LED 1熄灭，就要把p2.0口的电平变为高电平；同理，接在p2.1-p2.7口的其他7个LED的点亮和熄灭的方法同LED 1 。因此要实现流水灯功能，我们只要将发光二极管LED 1 —LED 8 依次点亮/熄灭，8个LED灯就会一亮一暗的做规律活动，即“流水”现象。此外我们还应该注意一点，由于人的视觉暂留，神经反应间隔以及单片机执行每条指令的时间很短，我们在控制二极管亮和暗的时候应该延时一段时间，否则由于时间太短，我们视觉神经反应不过来而看不到“流水”效果了。

六：实验程序

ORG 00H

LJMP START

ORG 30H

START: MOV A, #7FH

LOOP: RL A

INC A MOV P2, A

LCALL DELAY

LJMP LOOP

DELAY: MOV R5, #5

DELAY01: MOV R6, #200

DELAY02: MOV R7, #250

DELAY03:

DJNZ R7, DELAY03

DJNZ R6, DELAY02

DJNZ R5, DELAY01

RET

单片机流水灯实验报告

单片机流水灯实验报告

单片机流水灯实验报告

1. 实验目的

本实验旨在通过使用单片机控制LED灯的亮灭来实现流水灯效果，以加深对单片机控制原理的理解，并培养学生动手实践的能力。

2. 实验器材

• 单片机开发板

• 面包板

• LED灯

• 连接线

• 电源

3. 实验原理

流水灯是一种常见的LED灯效果，通过控制多个LED灯的亮灭顺序和速度，形成流动的效果。在本实验中，我们使用单片机通过改变IO口的输出电平来控制LED灯的亮灭。

4. 实验步骤

第一步：准备工作

• 将单片机开发板连接到电脑上，并确保单片机开发环境已经正确安装。

• 将面包板连接到单片机开发板上的IO口。

• 将LED灯连接到面包板上，确保连接正确。

第二步：编写程序

在单片机开发环境中，编写下列代码：

#include

sbit LED1=P1^0;

sbit LED2=P1^1;

sbit LED3=P1^2;

sbit LED4=P1^3;

void delay(int t) {

int i, j;

for(i=t;i>0;i--) {

for(j=110;j>0;j--); }

}

void main() {

while(1) {

LED1=0;

delay(1000);

LED1=1;

delay(1000);

LED2=0;

delay(1000);

LED2=1;

delay(1000);

LED3=0;

delay(1000);

LED3=1;

delay(1000);

LED4=0;

delay(1000);

LED4=1;

delay(1000);

单片机实训报告——花样流水灯的制作

单片机实训报告——花样流水灯的制作

单片机实训报告

——花样流水灯的制作

班级：电气一班

学号：110101127

姓名：李亚龙

一、花样流水灯的设计方案

流水灯实际上就是一个带有八个发光二级管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的软件组成的单个单片机。

如果要让P0.0口的LED2亮起来，那么只要把P0.0口的电平变为低电平就可以了；相反，如果要接在P0.0口的LED1熄灭，就要把P0.0口的电平变为高电平；同理，接在P0.0~P0.7口的其他7个LED的电亮和熄灭的方法同LED2。因此，要实现流水灯功能我们只要将发光二极管LED2~LED9依次点亮、熄灭，8只LED灯便会一亮一暗的做流水灯了。

对8段LED数码管显示器的控制，包括“显示段”和“公共端”两个地方的控制。其中显示段用来控制字符的形状，公共端用来控制若干个LED中的那一只被选中，前者称为“段选”，后者称为”

位选”。只有二者结合起来，才能在指定的LED上显示指定的字形。显然，要显示某种字形就应该使此字形的相应字段点亮，按照 dp、g、e、f、e、d、c、b、a的顺序，dp为最高位，a为最低位，引脚输入不同的8位二进制编码，可显示不同的数字或字符。

二、花样流水灯的硬件电路设计

时钟电路是计算机的心脏，它控制着计算机的工作节奏，CPU就是通过复杂的时序电路完成不同的指令功能的，89C52的时钟信号可以由两种方式产生：一种是内部方式，利用芯片内部的振荡电路，产生时钟信号;另一种为外部方式，时钟信号由外部引入。

单片机有多种复位电路，本系统采用电平式复位与上电复位方式，如下图所示当上电时C1相当于短路时，使单片机复位，在正常工作时，按下复位键是单片机复位。

显示部分主要是由八个LED和 四个七段数码管组成，八个LED由限流电阻限流后接入89C52的P0口 。

毕业设计34基于AT89C51单片机和keilc软件的流水灯设计

毕业设计34基于AT89C51单片机和keilc软件的流水灯设计

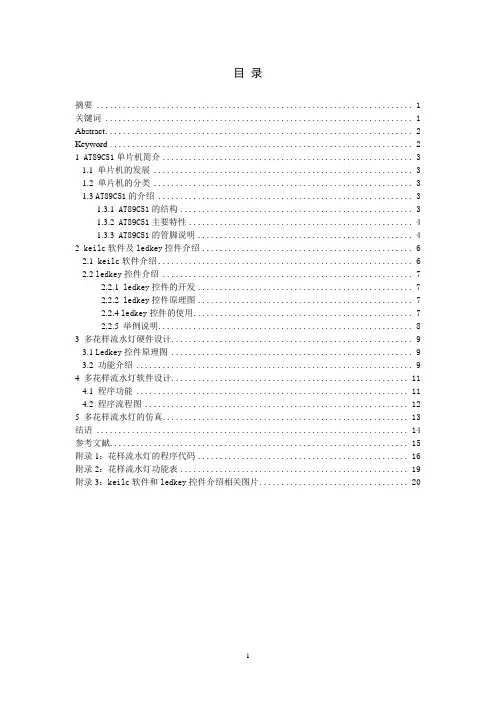

1 目 录
