钻孔灌注桩施工技术在桥梁工程中的应用

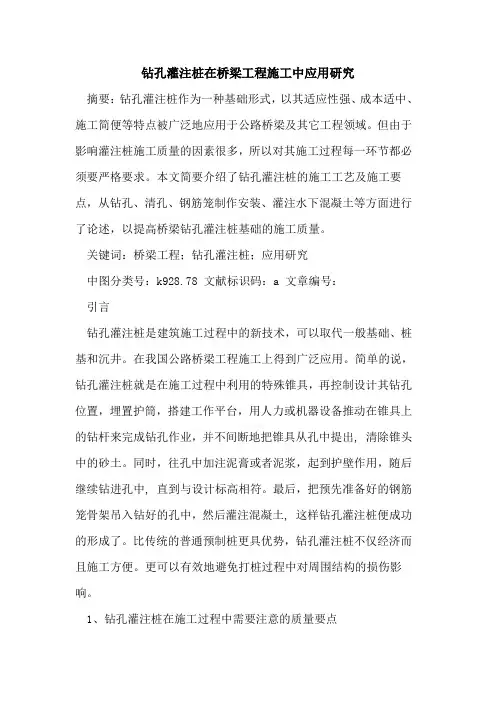

钻孔灌注桩在桥梁工程施工中应用研究

摘要：钻孔灌注桩作为一种基础形式，以其适应性强、成本适中、施工简便等特点被广泛地应用于公路桥梁及其它工程领域。但由于影响灌注桩施工质量的因素很多，所以对其施工过程每一环节都必须要严格要求。本文简要介绍了钻孔灌注桩的施工工艺及施工要点，从钻孔、清孔、钢筋笼制作安装、灌注水下混凝土等方面进行了论述，以提高桥梁钻孔灌注桩基础的施工质量。

关键词：桥梁工程；钻孔灌注桩；应用研究

中图分类号：k928.78 文献标识码：a 文章编号：

引言

钻孔灌注桩是建筑施工过程中的新技术，可以取代一般基础、桩基和沉井。在我国公路桥梁工程施工上得到广泛应用。简单的说，钻孔灌注桩就是在施工过程中利用的特殊锥具，再控制设计其钻孔位置，埋置护筒，搭建工作平台，用人力或机器设备推动在锥具上的钻杆来完成钻孔作业，并不间断地把锥具从孔中提出, 清除锥头中的砂土。同时，往孔中加注泥膏或者泥浆，起到护壁作用，随后继续钻进孔中, 直到与设计标高相符。最后，把预先准备好的钢筋笼骨架吊入钻好的孔中，然后灌注混凝土, 这样钻孔灌注桩便成功的形成了。比传统的普通预制桩更具优势，钻孔灌注桩不仅经济而且施工方便。更可以有效地避免打桩过程中对周围结构的损伤影响。

1、钻孔灌注桩在施工过程中需要注意的质量要点 1. 1 地基承载力

如果地基承载力难以满足施工的设计要求, 就会使得灌注桩的效果失去功能。对于施工中摩擦桩来说,地质土层的构造情况决定着地基承载力。而对在施工过程中嵌岩桩来说, 地基承载力不仅取决于岩层的构造情况还包括了桩嵌入到岩石的深度和岩石单轴饱和抗压强度等情况。如果桥梁施工的位置正处于断裂带时, 则在施工的过程中就必须要密切关注给在施工过程中带来的消极影响因素。

1. 2 桩基质量

在桩质量控制过程中桩体强度也是一个重要性的因素。因为混凝土的质量会决定桩体质量的控制，所以施工过程工艺上的不合理就会使桩基质量得不到有效保障。因此必须采取必要的相关措施, 严格控制桩基的施工工艺和质量, 否则, 就达不到质量控制的有效影响,具体做法如下:

钻孔灌注桩技术在桥梁施工中的应用分析

摘要：钻孔桩施工技术在近些年来得到广泛应用，这项技术的特点是适应性强而且施工成本比较低。但是桥梁钻孔桩施工工艺具有一定的复杂性，而且钻孔桩施工一般都是隐藏在地下，具有一定的隐蔽性，钻孔桩一旦出现问题，是很难被发现的，进而导致桥梁出现质量和安全问题。随着社会的发展，我国的桥梁工程建设项目越来越多，因此，我国桥梁的基础施工技术直接影响着我国的桥梁建设和使用年限。在实际工程中，由于许多因素对钻孔灌注桩的施工质量有一定的影响。文章重点介绍了钻孔桩基础的施工技术，并对其施工中的质量监控重点进行了剖析。

关键词：钻孔灌注桩技术；桥梁施工；应用

引言

钻孔灌注桩是常见桩基成孔方法中的一种，其成孔快、机械作业质量容易控制，不仅极大地提高了桩基质量，还降低了由于钻孔长时间静置产生的塌孔风险；其在工期及施工质量控制方面都有着明显优势，是现阶段使用最为广泛的桩基施工形式。

1钻孔灌注桩

正循环和反循环施工是钻孔灌注桩最常用的施工方法。钻孔灌注桩两种方式的施工工艺相近，反循环钻孔方法在实际施工中应用较多，因为反循环相比正循环回旋钻施工方法泥浆置换速度快，钻渣排出能力强。反循环钻成孔施工方法：在钻孔过程中需要在孔口埋设2～4m的钢护筒，用于保持上部孔壁的稳定和避免地表水进入孔内造成塌孔，通过对土样进行取样试验，制备合适稠度的护壁泥浆，泥浆要保证具有一定护壁功能和钻渣置换能力，置换后泥浆在沉淀池内沉淀完成后进行循环利用，直至达到要求钻孔深度。 2钻孔灌注桩技术在桥梁施工中的应用

2.1施工前的相关准备

首先是测量放样工作。在市政桥梁工程项目建设施工之前，必须要有效做好各环节的施工准备工作，要了解施工区域的场地情况以及施工条件状况，对桥梁工程项目设计图纸当中的内容进行全面了解和分析，有效做好施工区域的各环节测量工作，对钻孔施工区域场地进行有效平整和清洁处理，为后续的钻孔灌注桩施工正式开展打下良好的基础。其次是混凝土材料制备。在钻孔灌注桩施工过程中需要消耗掉大量的水泥混凝土，因此，必须要有效做好施工原材料制备工作，要结合项目工程施工情况，对钻孔灌注桩施工过程中的相关技术要点进行有效把控，充分保证钻孔灌注桩施工技术的高效开展。在进行混凝土材料的制备过程中需要对混凝土原材料的质量和型号进行有效控制，并对膨润土材料进行合理选择，在水泥浆材料制备工作完成之后，需要制作泥浆护壁有效保证钻孔结构的安全性和稳定性。

路桥・航运・交通　建材发展导向２０１０年０７月　

结合工程实践探讨钻孔灌注桩　

技术在桥梁施工中的应用　

卢其昌　

摘　要：本文是笔者根据多年的施工经验，以大桥梁桩基施工为例。对钻孔灌注桩的施工技术进行了全面的介绍。希望同行工程技术　人员能够从本文中得到启发　关键词：钻孔灌注桩；桩基；施工技术　

刖吾　

在公路桥梁基础施工中，应用钻孔灌注桩是非常广泛采用　

的一种桩基施工技术。桩基沉入土中的施工方法不同．其采用的　机具和施工工艺也不相同　并且影响桩与桩周边土接触边界处　的状态，也会影响桩与土之间的共同作用性能。钻孔灌注桩是按　

施工方法分类中的一种。另外还有打入桩、振动下沉桩及管柱桩　

基。本文结合多年的施工经验．以漳州漳江大桥梁桩基础施工为　例，谈谈钻孔灌注桩的施工技术。步骤如下：　

１工程概况　

钻孔灌注桩工艺流程图　某大桥起点桩号为Ｋ１＋８１９．８５，终点桩号为Ｋ２＋１７４．１５．全长　

３５４，３ｍ，主桥结构１６￣２０ｍ（梁）＋２￣１３ｍ（Ｔ梁）。下部构造为柱式　墩配桩基础，　桥台埋置式桥台扩大基础，１９＂桥台采用扩大基　

础Ｕ型桥台。桥墩采用机械钻孔灌注桩，桩径１．２ｍ．共３６根，桩　

长２０～２５ｍ。　地质：　地层岩性：本项目地层岩性主要为第四系、白垩系地层，白　垩系岩行为花岗岩，强一弱风化。　

２设备及钻具的选择　

・４４８・　混凝土灌注所需施工设备要求配套并且完好。这是保证灌　注水下混凝土质量的基本前提。要重点强调以下施工设备的质　量：　（１）备用发电机数量充足。要保证工地的备用发电机性能良　好，足以应付施工过程中可能发生的电网断电情况，这样可以防　

止灌注时间延误，避免造成断桩事故。　（２）注意混凝土拌和机类型的选择，宜选用大容量拌和机，　

在数量上可以保证混凝土的连续灌注。对混凝土拌和机在每次　使用前都应进行认真的检查维修。　

（３）导管是灌注水下混凝土的重要工具，其直径大小要根据　灌注强度要求进行选择。要求导管应具备足够的强度和刚度、且　

钻孔灌注桩施工技术在铁路桥工程中的应用

【摘 要】本文主要结合某铁路桥的建设工程案例，对该项目中的桥梁基础施工技术做了总结，针对钻孔灌注桩的主要施工流程及工艺技术做了探讨和阐述。

【关键词】钻孔灌注桩；桥梁工程；铁路桥

1 工程概况

某新建铁路工程建设标段全长122.45km，施工内容包含路基、桥涵、轨道、通信、信号、信息、电力、房屋、其他运营及生产设备及建筑物工程、大临及过渡工程等工程，专业类型多，工序衔接紧密；包含一座特大桥（62+132+62）m连续梁拱、两座高速公路特大桥1-80m钢桁梁、654孔简支T梁制运架、软土地基复合桩基础施工、石灰改良土路拌施工等重点工程。

桥梁工程总体上以铺架为主线进行施工顺序、资源配置和工期安排。根据全标段桥梁分布和工期要求，全标段设1个制梁场、1个铺架基地，投入1套TJ165型铺架设备，所有T梁采取工厂化集中预制；对于作业周期易控制的一般结构桥梁基础和墩身，采用多作业面组织平行流水的方式进行桩基、承台和墩身施工，先架方向先期开工；桥面系以独立桥梁为单元组织施工；钻孔灌注桩施工优选旋挖钻机，水中钻孔灌注桩采用筑岛或钢板桩围堰方式施工。

2 钻孔灌注桩基础施工技术

钻孔灌注桩采用旋挖钻、反循环回转钻成孔，地质条件好的非嵌岩桩采用旋挖钻成孔，液化地层采用全钢护筒施工。成孔后采用换浆法清孔。钢筋笼长小于15m时整节制作，超过15m时分节制作，吊车起吊安装就位。水下混凝土浇筑采用混凝土罐车运输，导管法浇筑水下混凝土。人工风镐破桩头或静态爆破截除桩头。

2.1 施工工艺流程

施工技术准备→护筒的制作与埋设施工→钻机的就位与校正→泥浆制作与循环→成孔施工→清孔施工→钢筋笼的制作与安装→安放导管与漏斗施工→沉渣厚度检查（二次清孔）→混凝土灌注施工→截桩头→桩基质量检测→上部施工。

2.2 施工技术准备

施工前先对桥址处的场地进行平整，并根据地表、地质情况进行处理，防止钻孔过程中钻机失稳，发生安全事故，影响工程质量。钻孔前必须对各桩坐标认真核对，确认无误后方可施钻。
