钢筋拉伸性能试验

钢筋拉伸试验总结

通过钢筋拉伸实验我们了解到了钢筋的一些用途、自身力学特性以及在今后工作中应注意的问题。

首先这个实验的目的是在常温下测定钢筋的屈服点、抗拉长度和伸长率。测定钢筋的应力—应变曲线确定钢筋的强度等级。

在做实验之前我们又重新熟悉了游标卡尺的使用，因为需要多次测量钢筋的直径求平均值。对于游标卡尺的使用这些都是我们必须掌握的东西。实验过程中老师为我们做了详细的讲解和分析。又让我们从新熟悉了什么是屈服上线和屈服下线。

钢筋分为不同的等级，它的屈服强度、极限强度、延伸率，不同级别的钢筋使用位置也有很大的一同。一级钢屈服强度235MPa ,极限强度310MPa，二级钢屈服强度335MPa ,极限强度510MPa，一级钢通常就是指的建筑上用的圆钢，他们表面没有螺纹，一般规格较小。

而二级钢是指热轧带肋钢筋，表面有螺纹的螺纹钢，大小规格都有。

屈服强度越大说明钢筋刚度越大也就是越脆加工时就要考虑弯曲半径的问题而我们这次用到的就是圆钢

通过实验可知它的优点是弹性和塑性好，变形能力强，缺点是强度不够高；

一. 钢筋拉伸试验

1。钢筋取样和制样方法

钢筋批量为:由同一厂别、同一炉号、同一规格、同一交货状态、同一进场时间为一验收批。钢筋混凝土用热轧带肋钢筋、热轧光圆钢筋、低碳钢热轧圆盘条、余热处理钢筋每批数量不大于60t，取一组试样.冷轧带肋钢筋，每批数量不大于50t，取一组试样.各类钢筋每组试样数量参见表1—1,试件截取长度为:

钢筋种类 每组试件数量

拉伸试验 弯曲试验

热轧带肋钢筋 2根 2根

热轧光圆钢筋 2根 2根

低碳钢热轧圆盘条 1根 2根

余热处理钢筋 2根 2根

冷轧带肋钢筋 逐盘1个 每批2个

表1-1 各类钢筋每组试件数量

拉伸试件:l≥10d+200mm

冷弯试件:l≥5d+150mm

凡表中规定取两个试件的，均应从两根（或两盘）中分别切取，每根钢筋上切取一个拉力试件、一个冷弯试件.低碳钢热轧圆盘条，冷弯试件应取自同盘的两端.试件切取时，应在钢筋或盘条的任意一端截去500mm后切取。

2。仪器设备

（1）万能试验机(图1—1）

试验机测力示值误差应不大于±1%；在规定负荷下停止施荷时，试验机操作应能精确到测力度盘上的一个最小分格负荷示值至少能保持30s；试验机应具有调速指示装置，能在标准规定的速度范围内灵活调节，且加卸荷平稳；试验机还应备有记录装置，能满足标准用绘图法测定强度特性的要求。

(2)引伸计（图1—2)

各种类型的引伸计均可用于测定试样的伸长.但引伸计的准确度级别应符合gb/t12160的要求。一般使用引伸计应不劣于1级，测定具有较大延伸率的材料性能时，引伸计也不应劣于2级。

（3)试样尺寸测量仪器

可根据试样尺寸测量精度的要求，选用相应精度的任一种量具或仪器，如游标卡尺、螺旋千分尺等.

3。试验方法

（1）试验准备

首先测量试样标距两端和中间这三个截面处的尺寸,对于圆试样，在每一横截面内沿互相垂直的两个直径方向各测量一次,取其平均值。用测得的三个平均值中最小的值计算试样的原始横截面面积a

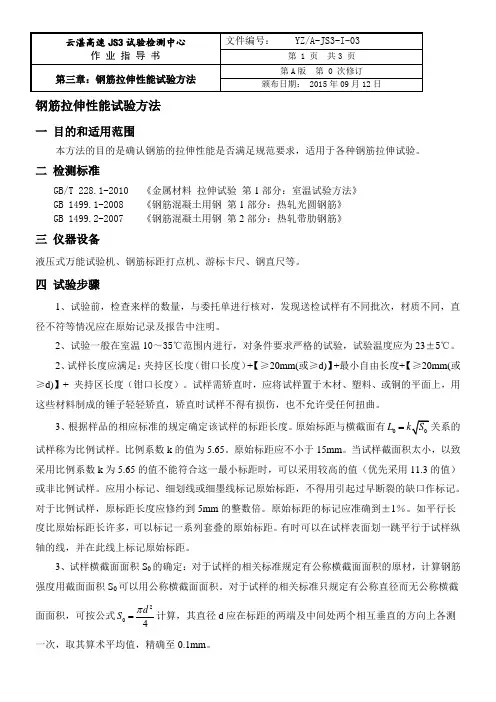

云湛高速JS3试验检测中心

作 业 指 导 书 文件编号： YZ/A-JS3-I-03

第 1 页 共3 页

第三章：钢筋拉伸性能试验方法 第A版 第 0 次修订

颁布日期： 2015年09月12日

钢筋拉伸性能试验方法

一 目的和适用范围

本方法的目的是确认钢筋的拉伸性能是否满足规范要求，适用于各种钢筋拉伸试验。

二 检测标准

GB/T 228.1-2010 《金属材料 拉伸试验 第1部分：室温试验方法》

GB 1499.1-2008 《钢筋混凝土用钢 第1部分：热轧光圆钢筋》

GB 1499.2-2007 《钢筋混凝土用钢 第2部分：热轧带肋钢筋》

三 仪器设备

液压式万能试验机、钢筋标距打点机、游标卡尺、钢直尺等。

四 试验步骤

1、试验前，检查来样的数量，与委托单进行核对，发现送检试样有不同批次，材质不同，直径不符等情况应在原始记录及报告中注明。

2、试验一般在室温10～35℃范围内进行，对条件要求严格的试验，试验温度应为23±5℃。

2、试样长度应满足：夹持区长度（钳口长度）+【≥20mm(或≥d)】+最小自由长度+【≥20mm(或≥d)】+ 夹持区长度（钳口长度）。试样需矫直时，应将试样置于木材、塑料、或铜的平面上，用这些材料制成的锤子轻轻矫直，矫直时试样不得有损伤，也不允许受任何扭曲。

3、根据样品的相应标准的规定确定该试样的标距长度。原始标距与横截面有00LkS关系的试样称为比例试样。比例系数k的值为5.65。原始标距应不小于15mm。当试样截面积太小，以致采用比例系数k为5.65的值不能符合这一最小标距时，可以采用较高的值（优先采用11.3的值）或非比例试样。应用小标记、细划线或细墨线标记原始标距，不得用引起过早断裂的缺口作标记。对于比例试样，原标距长度应修约到5mm的整数倍。原始标距的标记应准确到±1％。如平行长度比原始标距长许多，可以标记一系列套叠的原始标距。有时可以在试样表面划一跳平行于试样纵轴的线，并在此线上标记原始标距。

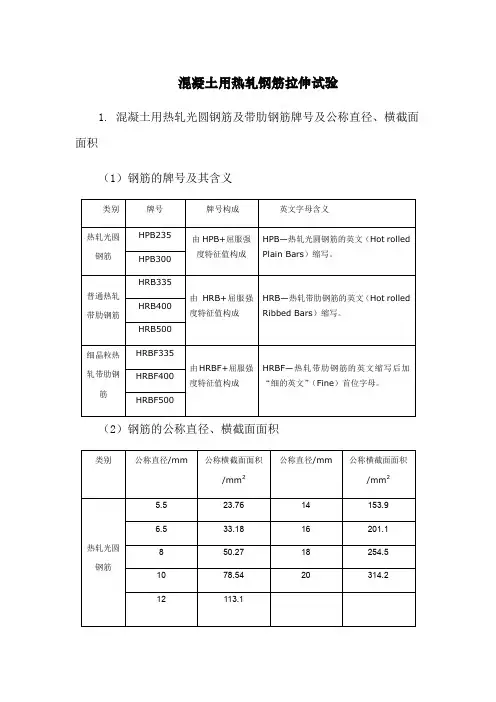

混凝土用热轧钢筋拉伸试验

1. 混凝土用热轧光圆钢筋及带肋钢筋牌号及公称直径、横截面面积

（1）钢筋的牌号及其含义

类别 牌号 牌号构成 英文字母含义

热轧光圆钢筋 HPB235 由HPB+屈服强度特征值构成 HPB—热轧光圆钢筋的英文（Hot rolled

Plain Bars）缩写。 HPB300

普通热轧带肋钢筋 HRB335

由HRB+屈服强度特征值构成 HRB—热轧带肋钢筋的英文（Hot rolled

Ribbed Bars）缩写。 HRB400

HRB500

细晶粒热轧带肋钢筋 HRBF335

由HRBF+屈服强度特征值构成 HRBF—热轧带肋钢筋的英文缩写后加“细的英文”（Fine）首位字母。 HRBF400

HRBF500

（2）钢筋的公称直径、横截面面积

类别 公称直径/mm 公称横截面面积/mm2 公称直径/mm 公称横截面面积/mm2

热轧光圆钢筋 5.5 23.76 14 153.9

6.5 33.18 16 201.1

8 50.27 18 254.5

10 78.54 20 314.2

12 113.1 热轧带肋钢筋 6 28.27 22 380.1

8 50.27 25 490.9

10 78.54 28 615.8

12 113.1 32 804.2

14 153.9 36

1018

16 201.1 40 1257

18 254.5 50 1964

20 314.2

注：理论重量按密度为7.85 g/cm3计算。

2. 组批规则和取样方法

（1）组批规则

钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。

每批重量通常不大于60t。超过60 t的部分，每增加40t（或不足40 t的余数），增加一个拉伸试验试样和一个弯曲试验试样。

允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批。各炉罐号含碳量之差不大于0.02%，含锰量之差不大于0.15%。混合批的重量不大于60t。
