混凝土用热轧钢筋拉伸试验

1. 混凝土用热轧光圆钢筋及带肋钢筋牌号及公称直径、横截面面积

（1）钢筋的牌号及其含义

类别 牌号 牌号构成 英文字母含义

热轧光圆钢筋 HPB235 由HPB+屈服强度特征值构成 HPB—热轧光圆钢筋的英文（Hot rolled

Plain Bars）缩写。 HPB300

普通热轧带肋钢筋 HRB335

由HRB+屈服强度特征值构成 HRB—热轧带肋钢筋的英文（Hot rolled

Ribbed Bars）缩写。 HRB400

HRB500

细晶粒热轧带肋钢筋 HRBF335

由HRBF+屈服强度特征值构成 HRBF—热轧带肋钢筋的英文缩写后加“细的英文”（Fine）首位字母。 HRBF400

HRBF500

（2）钢筋的公称直径、横截面面积

类别 公称直径/mm 公称横截面面积/mm2 公称直径/mm 公称横截面面积/mm2

热轧光圆钢筋 5.5 23.76 14 153.9

6.5 33.18 16 201.1

8 50.27 18 254.5

10 78.54 20 314.2

12 113.1 热轧带肋钢筋 6 28.27 22 380.1

8 50.27 25 490.9

10 78.54 28 615.8

12 113.1 32 804.2

14 153.9 36

1018

16 201.1 40 1257

18 254.5 50 1964

20 314.2

注：理论重量按密度为7.85 g/cm3计算。

2. 组批规则和取样方法

（1）组批规则

钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。

每批重量通常不大于60t。超过60 t的部分，每增加40t（或不足40 t的余数），增加一个拉伸试验试样和一个弯曲试验试样。

允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批。各炉罐号含碳量之差不大于0.02%，含锰量之差不大于0.15%。混合批的重量不大于60t。

（2）取样方法

每批钢筋的检验项目，取样方法和试验方法应符合下表的规定：

钢筋种类 每组试件数量

拉伸试验 弯曲试验

热轧带肋钢筋 2根 2根 热轧光圆钢筋 2根 2根

取样方法为任选两根钢筋切取。

（3）试件要求

拉伸试件的长度L，分别按下式计算后截取：

拉伸试件：1022hhLL；

式中：L、wL——分别为拉伸试件和冷弯试件的长度（mm）；

L0——拉伸试件的标距（mm）；

h、h1——分别为夹具长度和预留长度（mm），h1＝（0.5～1）a；

a——钢筋的公称直径（mm）。

对于光圆钢筋一般要求夹具之间的最小自由长度不小于350mm；

对于带肋钢筋，夹具之间的最小自由长度一般要求：25d时，不小于350mm；3225d时，不小于400mm；5032d时，不小于500mm。

2.主要仪器设备

（1）万能材料试验机：示值误差不大于1％。量程的选择：试验时达到最大荷载时，指针最好在第三象限（180°～270°）内，或者数显破坏荷载在量程的50％～75％之间。

（2）钢筋打点机或划线机、游标卡尺（精度为0.1mm）等。

3.试样制备

拉伸试验用钢筋试件不得进行车削加工，可以用两个或一系列等分小冲点或细划线标出试件原始标距，测量标距长度L0，精确至0.1mm，见图-1。根据钢筋的公称直径选取公称横截面积（mm2）。

图-1 钢筋拉伸试验试件

a－试样原始直径；L0－标距长度；h1－取（0.5～1）a；h－夹具长度

4.试验步骤

①将试件上端固定在试验机上夹具内，调整试验机零点，装好描绘器、纸、笔等，再用下夹具固定试件下端。

②开动试验机进行拉伸。拉伸速度为：屈服前应力增加速度为10MPa/s；屈服后试验机活动夹头在荷载下移动速度不大于0.5Lc/min，直至试件拉断。

③拉伸过程中，测力度盘指针停止转动时的恒定荷载，或第一次回转时的最小荷载，即为屈服荷载Fs（N）。向试件继续加荷直至试件拉断，读出最大荷载Fb（N）。

④测量试件拉断后的标距长度L1。将已拉断的试件两端在断裂处对齐，尽量使其轴线位于同一条直线上。

如拉断处距离邻近标距端点大于L0/3时，可用游标卡尺直接量出L1。如拉断处距离邻近标距端点小于或等于L0/3时，可按下述移位法确定L1：在长段上自断点起，取等于短段格数得B点，再取等于长段所余格数（偶数如图-2a）之半得C点；或者取所余格数（奇数如图-2b）减1与加1之半得C与C1点。则移位后的L1分别为AB+2BC或AB+BC+BC1。

图-2 用移位法计算标距

如果直接测量所求得的伸长率能达到技术条件要求的规定值，则可不采用移位法。

5.结果评定

①钢筋的屈服点s和抗拉强度b按下式计算： 式中：s、b——分别为钢筋的屈服点和抗拉强度（MPa）；

sF、bF——分别为钢筋的屈服荷载和最大荷载（N）；

A——试件的公称横截面积（mm2）。

当s、b大于1000MPa时，应计算至10MPa，按“四舍六入五单双法”修约；为200～1000MPa时，计算至5MPa，按“二五进位法”修约；小于200MPa时，计算至1MPa，小数点数字按“四舍六入五单双法”处理。

②钢筋的伸长率5或10按下式计算：

式中：5、10——分别为aL50或aL100时的伸长率（精确至1%）；

L0——原标距长度5a或10a（mm）；

L1——试件拉断后直接量出或按移位法的标距长度（mm，精确至0.1mm）。

如试件在标距端点上或标距外断裂，则试验结果无效，应重做试验。

附：GB1499.1-2008及GB1499.2-2007规定，允许用下述方法测量钢筋在最大力下总伸长率。方法如下：

1

在试样自由长度范围内，均匀划分为10mm或5mm的等间距标记，标记的划分和测量应符合GB/T

228

2

按GB/T228

3

选择Y和V两个标记，这两个标记之间的距离在拉伸试验之前至少应为100mm。两个标记都应

当位于夹具离断裂点最远的一侧。两个标记离开夹具的距离都应不小于20mm或钢筋公称直径d(取二者之较大者)；两个标记与断裂点之间的距离应不小于50mm或2d(取二者之较大者)。见图A1 图 A1

在最大力作用下试样总伸长率Agt(%)可按式A1

Agt =ERLLLm0×100

式中：

L——图A1所示断裂后的距离，单位为毫米（mm

L0——试验前同样标记间的距离，单位为毫米（mm）；

Rm——抗拉强度，单位为兆帕（MPa

E——弹性模量，其值可取为2×105，单位为兆帕（MPa）。

合集下载

钢筋拉伸试验

钢筋拉伸试验

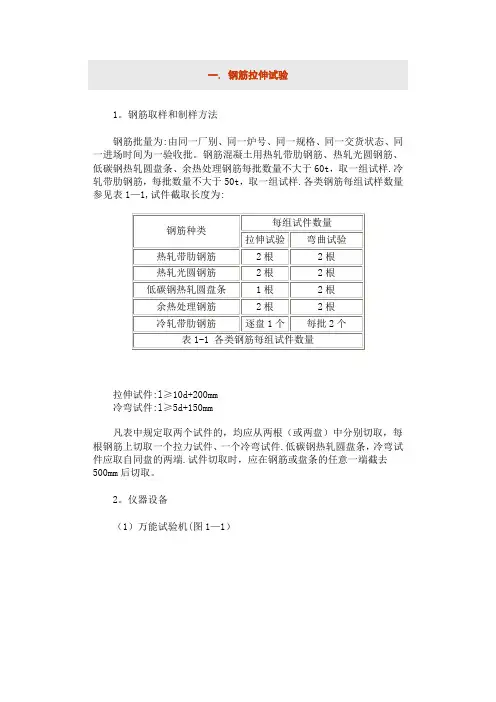

一. 钢筋拉伸试验

1。钢筋取样和制样方法

钢筋批量为:由同一厂别、同一炉号、同一规格、同一交货状态、同一进场时间为一验收批。钢筋混凝土用热轧带肋钢筋、热轧光圆钢筋、低碳钢热轧圆盘条、余热处理钢筋每批数量不大于60t，取一组试样.冷轧带肋钢筋，每批数量不大于50t，取一组试样.各类钢筋每组试样数量参见表1—1,试件截取长度为:

钢筋种类 每组试件数量

拉伸试验 弯曲试验

热轧带肋钢筋 2根 2根

热轧光圆钢筋 2根 2根

低碳钢热轧圆盘条 1根 2根

余热处理钢筋 2根 2根

冷轧带肋钢筋 逐盘1个 每批2个

表1-1 各类钢筋每组试件数量

拉伸试件:l≥10d+200mm

冷弯试件:l≥5d+150mm

凡表中规定取两个试件的，均应从两根（或两盘）中分别切取，每根钢筋上切取一个拉力试件、一个冷弯试件.低碳钢热轧圆盘条，冷弯试件应取自同盘的两端.试件切取时，应在钢筋或盘条的任意一端截去500mm后切取。

2。仪器设备

（1）万能试验机(图1—1）

试验机测力示值误差应不大于±1%；在规定负荷下停止施荷时，试验机操作应能精确到测力度盘上的一个最小分格负荷示值至少能保持30s；试验机应具有调速指示装置，能在标准规定的速度范围内灵活调节，且加卸荷平稳；试验机还应备有记录装置，能满足标准用绘图法测定强度特性的要求。

(2)引伸计（图1—2)

各种类型的引伸计均可用于测定试样的伸长.但引伸计的准确度级别应符合gb/t12160的要求。一般使用引伸计应不劣于1级，测定具有较大延伸率的材料性能时，引伸计也不应劣于2级。

（3)试样尺寸测量仪器

可根据试样尺寸测量精度的要求，选用相应精度的任一种量具或仪器，如游标卡尺、螺旋千分尺等.

3。试验方法

（1）试验准备

首先测量试样标距两端和中间这三个截面处的尺寸,对于圆试样，在每一横截面内沿互相垂直的两个直径方向各测量一次,取其平均值。用测得的三个平均值中最小的值计算试样的原始横截面面积a

钢筋拉伸试验温度要求(一)

钢筋拉伸试验温度要求(一)

钢筋拉伸试验温度要求(一)

钢筋拉伸试验温度要求

相关要求

钢筋拉伸试验是评估钢筋材料性能的一种常用方法。试验时，钢筋样品会受到拉伸力的作用，以测试其抗拉强度、断裂伸长率等指标。为确保试验结果的准确性，钢筋拉伸试验需要满足以下要求：

1. 环境温度控制要求：钢筋拉伸试验应在标准温度条件下进行。这是因为温度对钢筋材料的性能有着显著影响，不同温度下钢筋的强度和延展性能可能存在差异。因此，为了保证试验结果的可比性，试验环境温度需符合标准规定。

2. 试验温度范围要求：根据不同的应用领域和使用条件，钢筋拉伸试验的温度范围要求也有所不同。例如，在建筑领域，常见的试验温度范围为室温（20℃）至高温（约600℃）；而在航空航天领域，可能需要对钢筋进行低温（约-200℃）至高温（约1000℃）的试验。

3. 温度控制精度要求：为保证试验结果的可靠性，温度控制精度也是十分重要的。试验设备应具备能够稳定控制在所需试验温度范围内的能力，并且温度测量系统应有足够的准确性和灵敏度，以确保试验结果的可靠性和可重复性。 示例解释

以下是两个钢筋拉伸试验温度要求的示例，用于更好地理解相关要求：

1. 在建筑工程中，钢筋常常会受到高温环境的影响，例如在火灾发生时。为了确保建筑结构的安全性，钢筋需具备在高温下仍能保持足够强度和延展性的特性。因此，建筑领域对钢筋拉伸试验会要求在高温环境下进行，例如将试验温度设定为600℃。通过此种试验，可以评估钢筋在火灾等极端情况下的性能表现。

2. 航空航天领域中，钢筋常常会遭受到极端的温度变化，例如在航天器重返大气层时所受到的高温和再进入太空时所受到的低温。因此，航空航天领域对钢筋拉伸试验的温度要求相对较宽泛。试验温度范围可能从-200℃至1000℃，以全面评估钢筋在极端温度下的性能，以保证航空器结构的安全性和可靠性。

钢筋拉伸试验温度要求的制定以及严格的遵守，有助于更全面、准确地评估钢筋材料的性能，并确保其在各种应用领域和使用条件下的合适性和可靠性。

钢筋拉伸试验试验方法

钢筋拉伸试验试验方法

钢筋拉伸试验试验方法

钢筋拉伸试验是一种常用的测试方法，用于评估钢筋的拉伸性能和力学性能。以下是常用的钢筋拉伸试验方法：

1. 试样制备：按照规定的标准，从钢筋中切取合适的试样，通常为圆柱形或小矩形截面。

2. 试验设备：拉伸试验机，该设备由固定夹具和移动夹具组成，能够施加单调或逐渐增大的拉压力。

3. 试验过程：将试样放置在拉伸试验机的夹具之间，应用逐渐增加的拉压力，直到试样发生断裂。试验过程应保持稳定，记录应变-应力曲线。

4. 数据记录：在试验过程中，应记录拉伸载荷和试样的伸长量，并计算应变和应力值。这些数据可用于构建应变-应力曲线。

5. 分析和评估：应根据应变-应力曲线分析和评估钢筋的力学性能，包括屈服强度、断裂强度、延伸性等。

6. 结果报告：根据试验结果，生成试验报告并进行分析和解释。

需要注意的是，在进行钢筋拉伸试验时，需要遵循相关的试验标准，如国家标准、行业标准或国际标准，以确保测试结果的准确性和可比性。

钢筋拉伸试验 2

钢筋拉伸试验 2

钢筋拉伸试验

1.测量标距长度L0 ，精确至0.1mm。

2.车削试件分别测量标距两端点和中部的直径，求出截面面积，取三个面积中最小值S0为计算面积。不经车削的试件其截面积按刚进的公称直径计算。

3.将试件夹放在试验机夹头内，开动试验机加荷。试件屈服前，加荷速度是10MPa/S，屈服后，夹头移动速度为不大于0.5L0

/min。

4加荷拉伸时，当试验机刻度盘指针停止在恒定荷载，或不计初始效应指针回转时的最小载荷，就是屈服点荷载Fs.5继续加载至试件拉断，记录刻度盘指针的最大荷载Fb。

6将拉断试件在断裂处对齐，并保持在同一轴线上，测量拉伸后标距两端点间的长度L1 精确至0.1mm。8.计算：屈服强度σs=Fs/S0抗拉强度σb=Fb/S0 伸长率δ=(L1-L0)/L0 x100

钢筋冷弯试验：1.检查试验的试样长度满足L=5d+150毫米；2.将试样安装在试验机上，调整试验机两支点间的距离应约为压头d +2.1

d；3.进行弯曲试验，试验过程中应平稳地对试样施加压力，达到某规定角度的弯曲。4.弯曲后检查试样弯曲处的外面及侧面，是否有裂缝、裂断或起层。
