气动隔膜阀的工作原理

气动隔膜阀工作原理1.阀体结构：气动隔膜阀由阀体、上下腔室、导向阀座、膜片和连接件等组成。

阀体通常采用球墨铸铁或铸钢材质，上下腔室由阀体和膜片之间的夹层形成。

导向阀座用于引导介质，在低压情况下起到导流作用。

连接件用于连接阀体和阀体上的其他零件。

2.膜片结构：膜片是气动隔膜阀的核心部件，由强韧的弹性材料制成，通常采用橡胶、氟橡胶或聚四氟乙烯等耐腐蚀材料。

膜片分为上腔室和下腔室两个部分，通过上下腔室之间的空气压力差来控制阀门的开启和关闭。

3.气源控制：气动隔膜阀通过气源控制阀门的开关。

当气源压力进入上腔室时，膜片向下弯曲，使得阀门关闭。

当气源压力进入下腔室时，膜片向上弯曲，使得阀门打开。

气源通过控制阀控制进入上下腔室的压力和流量，从而实现阀门的控制。

具体的工作过程如下：1.关闭状态：当气源压力通过控制阀进入上腔室时，膜片向下弯曲，使得阀门底部和隔膜上部贴合，从而密封阀门。

此时，气源压力进入下腔室并排空，使得下腔室压力降低，形成较大的负压。

同时，阀门的导向阀座将介质导向出口，实现阀门的关闭。

2.开启状态：当需要开启阀门时，控制阀通过控制气体进入下腔室，使得下腔室压力增加。

由于上腔室内的气体压力相对较低，膜片向上运动，底部部分与阀体分离，形成一个通道。

介质通过这个通道流入阀体，并由阀体的出口导向阀座出口。

这样就实现了阀门的开启。

总结：气动隔膜阀通过控制气源的进出，通过膜片的弹性来控制阀门的开启和关闭。

它具有结构简单、密封性好、使用寿命长、防腐性能好等优点，广泛用于工业控制系统中的气体、液体和腐蚀介质的控制，广泛应用于化工、精细化工、石油、电力、冶金等行业。

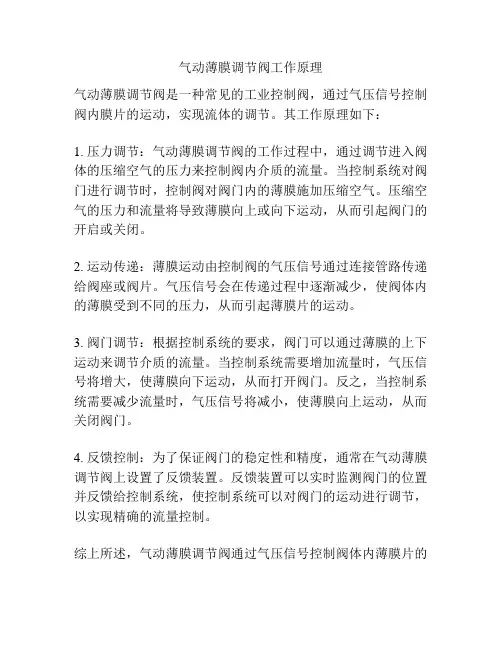

气动薄膜调节阀工作原理
气动薄膜调节阀是一种常见的工业控制阀，通过气压信号控制阀内膜片的运动，实现流体的调节。

其工作原理如下：
1. 压力调节：气动薄膜调节阀的工作过程中，通过调节进入阀体的压缩空气的压力来控制阀内介质的流量。

当控制系统对阀门进行调节时，控制阀对阀门内的薄膜施加压缩空气。

压缩空气的压力和流量将导致薄膜向上或向下运动，从而引起阀门的开启或关闭。

2. 运动传递：薄膜运动由控制阀的气压信号通过连接管路传递给阀座或阀片。

气压信号会在传递过程中逐渐减少，使阀体内的薄膜受到不同的压力，从而引起薄膜片的运动。

3. 阀门调节：根据控制系统的要求，阀门可以通过薄膜的上下运动来调节介质的流量。

当控制系统需要增加流量时，气压信号将增大，使薄膜向下运动，从而打开阀门。

反之，当控制系统需要减少流量时，气压信号将减小，使薄膜向上运动，从而关闭阀门。

4. 反馈控制：为了保证阀门的稳定性和精度，通常在气动薄膜调节阀上设置了反馈装置。

反馈装置可以实时监测阀门的位置并反馈给控制系统，使控制系统可以对阀门的运动进行调节，以实现精确的流量控制。

综上所述，气动薄膜调节阀通过气压信号控制阀体内薄膜片的
上下运动来调节介质的流量。

其工作原理简单可靠，适用于各种工业场合的流体控制过程。

气动薄膜阀工作原理
气动薄膜阀是一种常用的控制阀门，其工作原理如下：
1. 结构组成：气动薄膜阀由阀体、阀盖、阀芯和薄膜组成。

薄膜通常由橡胶或塑料制成，位于阀盖和阀芯之间。

2. 工作过程：当控制气源进入阀体时，气源压力会通过阀盖的入口进入薄膜的内部。

由于阀盖上的气源压力大于阀盖下方的气源压力，薄膜开始向下弯曲。

3. 阀开状态：当薄膜向下弯曲时，薄膜将阀芯向下压缩，使阀芯与阀座分离，流体可以流过阀门。

这时阀门处于开启状态。

4. 阀闭状态：当控制气源停止供气，薄膜不再受到压力而恢复原状，阀芯会被弹簧或介质压力推回初始位置，与阀座紧密接触，阀门关闭。

5. 控制方式：通过调节气源压力来控制阀门的开启和关闭，进而控制流体的流量和压力。

总之，气动薄膜阀是利用气源压力的变化来控制阀体内部薄膜的弯曲程度，进而实现阀门的开启和关闭。

它具有结构简单、维护方便、快速反应等优点，在工业自动化控制中得到广泛应用。

气动隔膜阀原理
气动隔膜阀是一种常用的控制阀门，它的工作原理基于气动执行器和隔膜的协同作用。

气动隔膜阀由两个相互连接的阀体组成，中间隔着一个隔膜。

当气源通气时，气动执行器内的气压将隔膜推向一方向，使得阀体之间的隔膜位移，从而改变阀门的开启程度。

当气源停止通气时，气动执行器内的气压放空，使得隔膜返回原位，阀门关闭。

隔膜是气动隔膜阀的关键部件，它通常由弹性材料制成，能够承受不同介质的压力和温度。

隔膜具有较好的密封性能，能够有效阻止介质泄漏。

同时，隔膜的移动速度较快，响应时间短，使得气动隔膜阀具有较好的控制性能。

气动隔膜阀的工作原理可以总结为以下几个步骤：
1. 开启阶段：气源通气，气动执行器内的气压将隔膜推向一方向，阀门逐渐打开。

2. 开启稳态：当隔膜推至一定位置时，气源停止通气，隔膜停止位移，阀门保持一定的开启程度。

3. 关闭阶段：当阀门需要关闭时，气源通气，气动执行器内的气压放空，使得隔膜迅速返回原位，阀门关闭。

气动隔膜阀具有结构简单、可靠性高、维护方便等优点，广泛应用于化工、石油、电力、冶金等行业中对介质流量进行控制的场合。
