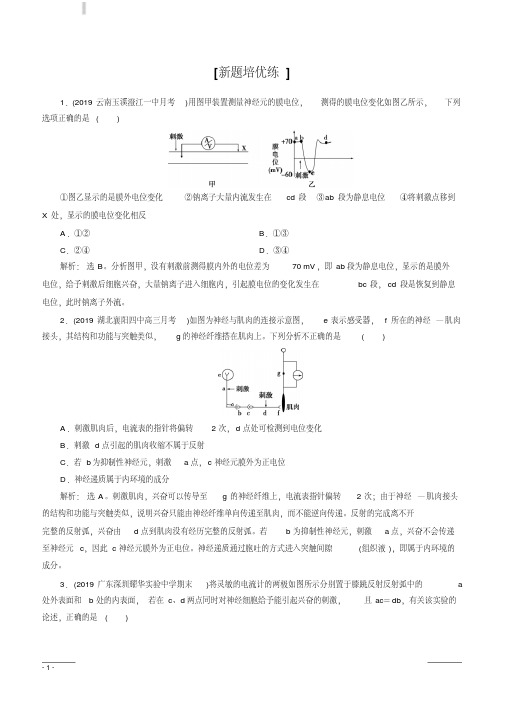

[新题培优练]1．(2019·云南玉溪澄江一中月考)用图甲装置测量神经元的膜电位，测得的膜电位变化如图乙所示，下列选项正确的是()①图乙显示的是膜外电位变化②钠离子大量内流发生在cd段③ab段为静息电位④将刺激点移到X处，显示的膜电位变化相反A．①②B．①③C．②④D．③④解析：选B。

分析图甲，没有刺激前测得膜内外的电位差为70 mV，即ab段为静息电位，显示的是膜外电位，给予刺激后细胞兴奋，大量钠离子进入细胞内，引起膜电位的变化发生在bc段，cd段是恢复到静息电位，此时钠离子外流。

2．(2019·湖北襄阳四中高三月考)如图为神经与肌肉的连接示意图，e表示感受器，f所在的神经—肌肉接头，其结构和功能与突触类似，g的神经纤维搭在肌肉上。

下列分析不正确的是()A．刺激肌肉后，电流表的指针将偏转2次，d点处可检测到电位变化B．刺激d点引起的肌肉收缩不属于反射C．若b为抑制性神经元，刺激a点，c神经元膜外为正电位D．神经递质属于内环境的成分解析：选A。

刺激肌肉，兴奋可以传导至g的神经纤维上，电流表指针偏转2次；由于神经—肌肉接头的结构和功能与突触类似，说明兴奋只能由神经纤维单向传递至肌肉，而不能逆向传递。

反射的完成离不开完整的反射弧，兴奋由d点到肌肉没有经历完整的反射弧。

若b为抑制性神经元，刺激a点，兴奋不会传递至神经元c，因此c神经元膜外为正电位。

神经递质通过胞吐的方式进入突触间隙(组织液)，即属于内环境的成分。

3．(2019·广东深圳耀华实验中学期末)将灵敏的电流计的两极如图所示分别置于膝跳反射反射弧中的a 处外表面和b处的内表面，若在c、d两点同时对神经细胞给予能引起兴奋的刺激，且ac＝db，有关该实验的论述，正确的是()- 1 -。

培优讲堂(八)——电位测量与电流计指针偏转问题分析[疑难讲解]1．指针偏转原理图下图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a―→b―→c右侧”时灵敏电流计的指针变化细化图：2．电位的测量测量方法测量图解测量结果静息电位测量：电表两极分别置于神经纤维膜的内侧和外侧动作电位测量：电表两极均置于神经纤维膜的外侧3.兴奋传导与电流计指针偏转问题分析(1)在神经纤维上①刺激a点，b点先兴奋，d点后兴奋，电流计发生两次方向相反的偏转。

②刺激c点(bc＝cd)，b点和d点同时兴奋，电流计不发生偏转。

(2)在神经元之间①刺激b点，由于兴奋在突触间的传导速度小于在神经纤维上的传导速度，a点先兴奋，d点后兴奋，电流计发生两次方向相反的偏转。

②刺激c点，兴奋不能传至a点，a点不兴奋，d点可兴奋，电流计只发生一次偏转。

4．膜电位变化曲线解读(1)曲线表示膜内外膜电位的变化情况；(2)a线段：静息电位、外正内负，K＋通道开放使K＋外流。

(3)b点：零电位，动作电位形成过程中，Na＋通道开放使Na＋内流。

(4)bc段：动作电位、外负内正，Na＋通道继续开放。

(5)cd段：静息电位恢复，K＋通道开放使K＋外流。

(6)de段：静息电位恢复后，Na＋、K＋泵活动加强，排Na＋吸K＋，使膜内外离子分布恢复到原静息水平。

[典例透析]分别将灵敏电流计按下图所示连接(甲图为神经纤维，乙图含有突触结构，甲、乙图中ab长度相同)，据图回答下列问题。

(1)静息状态时，神经纤维膜内外的电位状况是________，在这一电位状况时膜外的________浓度高于膜内的，膜内的________浓度高于膜外的。

(2)甲图灵敏电流计现在测不到神经纤维膜的静息电位，要怎样改进才能测到静息电位？_________________________________________________________。

(3)现同时在甲、乙图中a处给予一个刺激，观察指针摆动，指针反应时间落后的是________图，原因是_______________________________________________________________________________________________________________。

微专题一电流计指针偏转问题一、膜电位的测量方法及比较[例1] 如图甲是测量神经纤维膜内外电位的装置，图乙是测得的膜电位变化。

以下说法错误的是()A.图甲中装置A测得的电位是由K＋大量外流形成的，不需要消耗能量B.图乙中BC段是膜外Na＋内流引起的，不需要消耗能量C.提高膜外Na＋浓度，可使图乙中的峰值减小D.图甲中装置B测的是动作电位，相当于图乙中的BC段答案 C解析图甲中装置A测得的电位是静息电位，是由K＋大量外流形成的，属于协助扩散过程，不需要消耗能量，A正确；图乙中BC段是膜外Na＋大量内流引起的，属于协助扩散过程，不需要消耗能量，B正确；神经纤维受到刺激后，兴奋部位膜对Na＋的通透性加大，Na＋内流，若提高膜外Na＋浓度，可使图乙中的峰值增大，C错误；图甲中装置B测得的电位是膜外为负电位、膜内为正电位的动作电位，相当于图乙中的BC段，D正确。

[例2] 如图甲为某一神经纤维示意图，将a、b两电极置于膜外，连接一电表，在X处给予适宜刺激，测得电位变化如图乙所示。

下列有关叙述，正确的是()A.未受刺激时，电表测得的为静息电位B.兴奋传导过程中，a、b间膜内电流的方向为b→aC.在图乙中的t3时刻，兴奋传导至b电极处D.t1～t2、t3～t4电位的变化分别是Na＋内流和K＋外流造成的答案 C解析未受刺激时，神经细胞膜两侧的电位表现为内负外正，称为静息电位，测量静息电位时两电极应分别接在膜内侧和外侧，而图甲所示两电极都接在膜外，A错误；兴奋的传导方向和膜内侧的电流方向一致，所以兴奋传导过程中，a、b 间膜内电流的方向为a→b，B错误；在图乙中的t3时刻，兴奋传导至b电极处，并开始产生电位变化，C正确；t1～t2、t3～t4电位的变化都是Na＋内流和K＋外流造成的，D错误。

二、电流计的指针偏转次数的判断(1)静息电位和动作电位的电流计指针偏转次数的判断①静息电位②动作电位灵敏电流计两极都连接在神经纤维膜外侧，可观察到指针发生两次方向相反的偏转。

同一神经纤维上膜电位的测定及电流表偏转问题辨析1.神经细胞在静息时具有静息电位，受到适宜刺激时可迅速产生能传导的动作电位，这两种电位可通过仪器测量。

下列选项均为测量神经纤维静息电位示意图，正确的是( )A．B．C．D．2.若在图甲所示的神经纤维上给予一适当的刺激，则电流表偏转的顺序(如图乙)依次是( )A．②→①→②→③→②B．②→③→②→①C．③→②→①→②D．③→②→①3.如图甲是蛙坐骨神经纤维某位置上给予刺激示意图，图乙①～③中反应电表变化的顺序是( )A．①②③②B．②①③②C．③②①②D．②③②①4.若在图1所示神经的右侧给予一适当的刺激，则图2中电流表偏转的顺序依次是(电流表指针偏转方向与电流方向一致)( )A．②→①→②→③→②B．①→②→①→②→①C．③→②→③→②→③D．③→②→①→②→③5.将记录仪(R)的两个电极(a和b)置于一条结构和功能完好的神经纤维表面(如图)，给该神经纤维一个适宜的刺激使其产生兴奋，可在R上记录到电位变化。

下列对两电极电位高低的描述中，不正确的是( )①记录仪指针第一次偏转时，a点的电位高于b点②兴奋从a点传导到b点的方式是局部电流③记录仪指针第二次偏转时，b点的电位高于a点④b点兴奋时Na＋外流A．①②③B．①②④C．②③④D．①③④6.某神经纤维静息电位的测量装置及结果如图1所示，图2是将同一测量装置的微电极均置于膜外。

下列相关叙述不正确的是( )A．图1中膜内的钾离子浓度比膜外高B．图2测量装置所测电压为＋70 mVC．图2中若在C处给予适宜刺激，B处用药物阻断电流通过，则能测到电位变化D．图2中若在A处给予适宜刺激(B处未处理)，能测到电位的双向变化7.某神经纤维静息电位的测量装置及其测量结果如图1所示。

如果该神经纤维在B处用药物普鲁卡因处理，使电流在此处不能通过，将微电极均置于B两侧的膜外，然后在A处给一个适宜刺激(如图2所示)，那么测量的结果是( )A．B．C．D．8.图1的神经纤维上有A，B，C三个点，现将一个灵敏电流计连接到神经纤维细胞膜的表面A，B 两点，若在C处给一强刺激，则电流变化情况为图2中的( )图1A．B．C．D．图29.将记录仪(R)的两个电极置于某一条结构和功能完好的神经表面，如下图，给该神经一个适宜的刺激使其产生兴奋，可在R上记录到电位的变化。

高考加强课(十五)膜电位的测定及兴奋传导与传递的相关实验探究一、膜电位的测量及电流表指针偏转问题的分析【考题范例】如图表示用电表测量神经纤维某部位在受到一次刺激前后膜内外的电位变化，下列有关说法正确的是()A．神经纤维在静息状态下膜内外的电位差为30毫伏B．左图装置测得的电位对应于右图中的B点的电位C．神经纤维受刺激后再次恢复到静息状态，电表指针两次通过0电位D．兴奋在神经纤维上的传导是单向的[审答提示](1)神经纤维在静息状态下是外正内负，动作电位相反。

(2)神经纤维形成静息电位的主要原因是K＋通道打开，K＋外流，动作电位产生的主要原因是细胞膜上的Na＋通道开放，Na＋内流造成的，动作电位恢复到静息电位的过程，该过程中Na＋通道多处于关闭状态，K＋通道多处于开放状态。

解析：选C。

神经纤维在静息状态下膜内外的电位差为60毫伏，故A错误；左图装置测得的电位对应于右图中的A点的电位，故B错误；神经纤维受刺激后再次恢复到静息状态，电表指针两次通过0电位，故C正确；兴奋在神经纤维上的传导是双向的，在神经元之间的传递是单向的，故D错误。

【备考锦囊】1．关于膜电位测量及曲线变化的分析电流计两极分别置于神经纤维膜的内侧和外侧，刺激任何一侧，会形成一个波峰，如图1所示，电流计两极均置于神经纤维膜的外侧(或内侧)，刺激任何一端，会形成方向相反的两个波峰，如图2、图3所示，图2和图3的判断可根据试题中的提示得出。

2．关于兴奋传导与电流表指针偏转问题的分析(1)指针偏转原理下面图中a点受刺激产生动作电位“”，动作电位沿神经纤维传导依次通过“a→b→c”时灵敏电流计的指针变化如下：(2)在神经纤维上①刺激a点，b点先兴奋，d点后兴奋，电流表指针发生两次方向相反的偏转。

②刺激c点(bc＝cd)，b点和d点同时兴奋，电流表指针不发生偏转。

(3)在神经元之间(ab＝bd)①刺激b点，由于兴奋在突触间的传递速度小于在神经纤维上的传导速度，a点先兴奋，d点后兴奋，电流表指针发生两次方向相反的偏转。

2021年高中生物同步培优资料微专题5 电位的测定与电流表指针的偏转方向练习新人教版必修31．下图为人体某一反射弧的示意图（图中a,b为微型电流计F 的两极）。

下列叙述错误的是（）A.神经元处于静息电位时，细胞膜对Na＋的通透性增加B．从a处切断神经纤维，刺激b处，细胞E能产生反应C.刺激皮肤细胞A一次，电流计的指针发生两次偏转D.兴奋从B传到D,存在化学信号与电信号的转换2.图中所示为测定A,B两个神经元之间电流传递的实验装置，图中ab=cd。

用微电极分别刺激b、c处，下列相关叙述正确的是（）A．刺激b点,B神经元上电位由“外负内正”迅速变为“外正实用文档内负”B.刺激c点，A神经元上电位由“外正内负”迅速变为“外负内正”C.刺激b点，灵敏电流针发生2次方向相反的偏转D．刺激c点，灵敏电流计发生2次方向相同的偏转3．下图表示具有生物活性的蛙坐骨神经一腓肠肌标本，神经末梢与肌细胞的接触部分类似于突触，称“神经一肌接头”。
