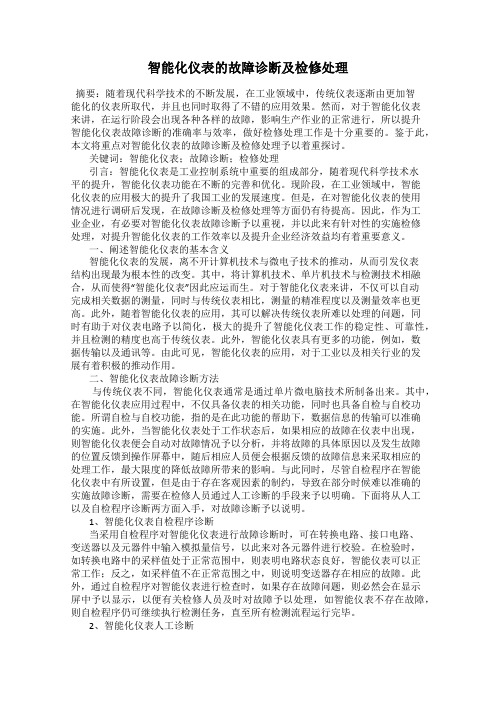

智能化仪表的故障诊断及检修处理摘要：随着现代科学技术的不断发展，在工业领域中，传统仪表逐渐由更加智能化的仪表所取代，并且也同时取得了不错的应用效果。
然而，对于智能化仪表来讲，在运行阶段会出现各种各样的故障，影响生产作业的正常进行，所以提升智能化仪表故障诊断的准确率与效率，做好检修处理工作是十分重要的。
鉴于此，本文将重点对智能化仪表的故障诊断及检修处理予以着重探讨。
关键词：智能化仪表；故障诊断；检修处理引言：智能化仪表是工业控制系统中重要的组成部分，随着现代科学技术水平的提升，智能化仪表功能在不断的完善和优化。
现阶段，在工业领域中，智能化仪表的应用极大的提升了我国工业的发展速度。
但是，在对智能化仪表的使用情况进行调研后发现，在故障诊断及检修处理等方面仍有待提高。
因此，作为工业企业，有必要对智能化仪表故障诊断予以重视，并以此来有针对性的实施检修处理，对提升智能化仪表的工作效率以及提升企业经济效益均有着重要意义。
一、阐述智能化仪表的基本含义智能化仪表的发展，离不开计算机技术与微电子技术的推动，从而引发仪表结构出现最为根本性的改变。
其中，将计算机技术、单片机技术与检测技术相融合，从而使得“智能化仪表”因此应运而生。
对于智能化仪表来讲，不仅可以自动完成相关数据的测量，同时与传统仪表相比，测量的精准程度以及测量效率也更高。
此外，随着智能化仪表的应用，其可以解决传统仪表所难以处理的问题，同时有助于对仪表电路予以简化，极大的提升了智能化仪表工作的稳定性、可靠性，并且检测的精度也高于传统仪表。
此外，智能化仪表具有更多的功能，例如，数据传输以及通讯等。
由此可见，智能化仪表的应用，对于工业以及相关行业的发展有着积极的推动作用。
二、智能化仪表故障诊断方法与传统仪表不同，智能化仪表通常是通过单片微电脑技术所制备出来。
其中，在智能化仪表应用过程中，不仅具备仪表的相关功能，同时也具备自检与自校功能。
所谓自检与自校功能，指的是在此功能的帮助下，数据信息的传输可以准确的实施。
电子仪表设备的维护与维修方法摘要：这篇文章首先从电子仪表设备的流程管理、周期管理和计量维护人员安排等三个方面去分析计量管理的工作，之后讨论维修工作以及故障的类型，探讨出解决的方法，希望能对设备运行效率的提高有一定的帮助。
关键词：计量管理工作；解决方法；电子仪器近年来，越来越多的地方运用到电子仪表，而且受到越多人的关注。
要想让计量的精准和安全性得到保证，那么就要进行有效的管理，对出现的故障要及时的维修，要不断提升电子仪表的核心竞争力在基于加强设备质量的原则上，只有这样电子仪器仪表的长远发展才能得到实现。
由此可见，维修和计量管理有着举足轻重的作用。
随着电子行业的快速发展，出现越来越多的计量仪器仪表，同时因为技术和研发的不断进步，越来越多的计量设备种类在增加，同时在很多的行业里被运用到，这也为电子计量仪表的发展提供了强大的动力。
一、电子仪表设备计量维护管理（一）电子仪表设备计量的流程管理电子仪表设备的管理基于管理流程的要求有如下的几个内容：（1）对电子仪表进行选择并配备计量设备；（2）对计量设备进行选购；（3）对采购的计量设备进行入库验收，搬运装卸，储存保护，以及领用发放这些流转管理的环节；（4）检查的人员要清楚的知道计量设备的计量状态标志还有封印；（5）在使用计量设备之前要对其进行检查，同时还要定期的对其进行校准；（6）要及时记录和评价不达标的测量设备（二）电子仪表设备计量周期的管理在电子仪表设备实际使用的时期里，每一个仪器都有属于自己的使用期限，所以要定期开展检查、维修、保养，只有这样，使用周期才能不断延长。
相对于那些高频使用的仪器更要经常对其进行检查，对仪器仪表设备的检查最长时间不能超过半年。
而在检查常规仪器的时候，要适当的对其检查周期进行延长。
并且在检查和操作不同的仪器的时候，要把维修的时间错开来，这样其他仪器仪表设备的正常运行才能得到保障。
（三）安排专业性高的计量维护人员在广泛应用计量技术的今天，计量人员在计量技术发展的征途上也面临着新的挑战，对计量人员的专业素质的要求更加严格。
电子仪表常见故障的维修发表时间：2020-09-28T00:43:24.377Z 来源：《中国科技人才》2020年第15期作者：毛永光[导读] 科学技术的快速发展使很多先进技术运用到各行业中，使其发展更为迅速。
身份证号码：33021919780512XXXX摘要：科学技术的快速发展使很多先进技术运用到各行业中，使其发展更为迅速。
电子仪表就是高新技术运用到各行业领域的一大重要表现，通过电子微机处理器控制的改进升级，拓展了电子仪表的功能，增强了状态信息的交互性，通过视觉和听觉对各种信息及时了解掌握，同时对内部的动力系统、制动系统、检测系统情况进行显示。
关键词：电子仪表；常见故障维修引言时代的进步，科技的发展推动我国快速进入现代化科学技术发展阶段。
电气仪表一般用于测量基本电量、各种电子元器及系统电磁参数、测试过程中各种模拟信号源三种途径，电子仪表发生故障的原因大多是复杂多变的，对于维修来说很难在短时间内找到问题所在并解决问题，但是对于故障的出现是不可避免的。
1电子仪表常见故障的分析电子仪表指示灯偏离是一种常见的情况，指示灯会指示为空或者偏低。
指示针出现问题的原因一般都是多个因素引起的，例如仪表发生摩擦，仪表指针的轴间和轴承之间出现间隙，发生脱胶或者变形而引起的。
对于这种现象的处理，首先应该拆开表头，对仪表的各个部件进行清洗，使仪表之间不会发生摩擦力，并对出现问题的部件进行正确的调整，从而使得表头的指针归于正常工作状态。
对于仪表的防锈，防腐等应该重点维护，如果仪表盘被强碱，强酸，强腐蚀性的化学试剂接触，会严重腐蚀仪表盘及电子仪表的核心部件，会导致仪表盘发生故障，使电子仪表无法正常使用，所以我们一定要保护电子仪表不接触这些具有腐蚀性的物质，把仪表盘隔离存放。
2电子仪表常见故障的维修2.1连接器的故障排查与维修电子仪表系统在工作时，是需要很多电线的，所以就出现了很多的连接器，它们可以把这些电线束连到仪表板上。
常用电子仪表的检测与维修发布时间：2022-10-09T06:03:32.586Z 来源：《科学与技术》2022年11期作者：聂爱民[导读] 电子仪表是现在生产过程中常用的设备聂爱民合肥热电集团有限公司天源分公司安徽省合肥市 230088摘要：电子仪表是现在生产过程中常用的设备，通过这些仪表能够监测工作过程中的相关变量情况，保证声场过程的顺利进行。
比如，在钢铁冶炼加工的过程中，需要清楚的掌握冶炼过程的温度和压力，利用温度和压力传感器制作的特种电子仪表就能够解决这一问题，能够实时反应炉内的温度和压力变化状况。
所以说，有了这些电子仪表能够更加轻松的完成某些工作，并且能够合理的控制工作精度。
但是，在这些电子仪表使用的过程中，并不是完全可靠的，当仪表中的传感器出现了问题，或者电子线路出现了故障，那么将会导致仪表测量结果存在偏差甚至错误，此时如果仍然按照该仪表的显示结果工作，那么将会造成严重的生产事故。
因此，在使用电子仪表的过程中必须做好对于仪表的检修与维护工作，保证仪表的正常使用。
本文介绍了常用电子仪表及应用场景，同时给出了电子仪表的检测与维修策略。
关键词：电子仪表；应用；检测与维修引言电子仪表技术的不断进步，使得测量结果更加精确、测量灵敏度更高。
但是，这些电子器件在使用的过程中也会受到外界条件的干扰，导致自身测量结果出现偏差。
比如，当周围的环境较差时，大量的杂质会进入电子元件中，最终造成设备的故障。
一旦出现电子仪表的故障，会影响整个设备的控制流程，最终出现严重的事故。
所以，在使用电子仪表的过程中，必须做好对于仪表的检测与维修工作。
1.常用电子仪表电子仪表是现在生产生活中的常用设备，通过电子仪表能够更加直观的观测我们需要的测量量，这些量值对于下一步的工作起着至关重要的作用。
如果电子仪表显示数值出现了问题，那么对于接下来的工作将会产生巨大的影响。
生活中常用的电子仪表有很多，比如我们汽车上的显示仪表、工业生产中的观测仪表、电路检测时使用的万用表等，不同的仪表在使用过程中有不同的方式，同时在进行故障检测过程中也会存在不同的步骤，比如我们在电路检测过程中常用的万用表，在对其进行故障检测时也是有相对独立的检测方法的。
电子仪器维修培训与服务支持手册第1章电子仪器维修基础 (4)1.1 仪器维修概述 (4)1.1.1 维修的定义 (4)1.1.2 维修的目的 (4)1.1.3 维修的分类 (4)1.1.4 维修的基本原则 (4)1.2 常用维修工具与设备 (5)1.2.1 手动工具 (5)1.2.2 电动工具 (5)1.2.3 测试仪器 (5)1.2.4 辅助设备 (5)1.3 维修过程中的注意事项 (5)1.3.1 维修环境 (5)1.3.2 维修操作 (5)1.3.3 安全防护 (5)1.3.4 零部件管理 (6)第2章维修技术与方法 (6)2.1 故障诊断方法 (6)2.1.1 询问与了解 (6)2.1.2 观察与检查 (6)2.1.3 故障定位 (6)2.1.4 测试与分析 (6)2.2 维修操作流程 (6)2.2.1 准备工作 (6)2.2.2 拆卸与组装 (6)2.2.3 故障分析与排除 (7)2.2.4 功能测试与验证 (7)2.2.5 清理与整理 (7)2.3 维修技巧与经验 (7)2.3.1 元器件的选用与代换 (7)2.3.2 电路板维修技巧 (7)2.3.3 故障排除策略 (7)2.3.4 预防性维护 (7)2.3.5 技术资料积累 (7)2.3.6 培训与交流 (7)第3章维修作业安全管理 (7)3.1 维修现场安全要求 (7)3.1.1 维修人员应具备资质 (7)3.1.2 维修现场环境要求 (8)3.1.3 维修设备与工具要求 (8)3.2 用电安全 (8)3.2.2 安全操作规范 (8)3.2.3 紧急处理 (8)3.3 防止静电及电磁辐射 (8)3.3.1 静电防范 (8)3.3.2 电磁辐射防范 (8)第4章常见电子元件检测与维修 (9)4.1 电阻、电容元件检测与维修 (9)4.1.1 电阻元件检测 (9)4.1.2 电阻元件维修 (9)4.1.3 电容元件检测 (9)4.1.4 电容元件维修 (9)4.2 电感、变压器检测与维修 (9)4.2.1 电感元件检测 (9)4.2.2 电感元件维修 (10)4.2.3 变压器检测 (10)4.2.4 变压器维修 (10)4.3 二极管、晶体管检测与维修 (10)4.3.1 二极管检测 (10)4.3.2 二极管维修 (10)4.3.3 晶体管检测 (10)4.3.4 晶体管维修 (11)第5章模块级维修 (11)5.1 电源模块维修 (11)5.1.1 电源模块概述 (11)5.1.2 电源模块故障诊断 (11)5.1.3 电源模块维修流程 (11)5.1.4 电源模块维修案例 (11)5.2 信号处理模块维修 (11)5.2.1 信号处理模块概述 (11)5.2.2 信号处理模块故障诊断 (11)5.2.3 信号处理模块维修流程 (11)5.2.4 信号处理模块维修案例 (12)5.3 显示模块维修 (12)5.3.1 显示模块概述 (12)5.3.2 显示模块故障诊断 (12)5.3.3 显示模块维修流程 (12)5.3.4 显示模块维修案例 (12)第6章装置级维修 (12)6.1 通用仪器设备维修 (12)6.1.1 维修流程 (12)6.1.2 维修技巧与方法 (12)6.1.3 维修工具与设备 (13)6.2 专业仪器设备维修 (13)6.2.2 维修策略 (13)6.2.3 维修难点与解决方案 (13)6.3 故障分析与排除实例 (13)6.3.1 通用仪器设备故障排除 (13)6.3.2 专业仪器设备故障排除 (13)6.3.3 常见故障诊断与处理方法 (13)第7章维修质量控制 (13)7.1 质量控制标准 (13)7.1.1 定义维修质量标准 (13)7.1.2 维修质量标准制定依据 (14)7.2 维修过程质量控制 (14)7.2.1 维修前准备 (14)7.2.2 维修过程监控 (14)7.2.3 维修过程改进 (14)7.3 维修验收与评价 (14)7.3.1 维修验收 (14)7.3.2 维修评价 (15)第8章培训与人才培养 (15)8.1 维修培训体系 (15)8.1.1 培训目标 (15)8.1.2 培训内容 (15)8.1.3 培训方式 (15)8.1.4 培训师资 (15)8.1.5 培训评估 (15)8.2 培训课程设置 (15)8.2.1 电子仪器原理 (15)8.2.2 维修技能培训 (16)8.2.3 故障诊断与处理 (16)8.2.4 维修案例分析 (16)8.2.5 维修质量管理 (16)8.3 人才培养与选拔 (16)8.3.1 人才选拔 (16)8.3.2 培训选拔 (16)8.3.3 实践锻炼 (16)8.3.4 职业规划 (16)第9章售后服务支持 (16)9.1 客户服务政策 (16)9.1.1 服务宗旨 (16)9.1.2 服务承诺 (16)9.1.3 服务范围 (17)9.2 售后服务流程 (17)9.2.1 报修及咨询 (17)9.2.2 故障诊断 (17)9.2.4 维修实施 (17)9.2.5 客户验收 (17)9.2.6 售后跟踪 (17)9.3 售后服务质量管理 (17)9.3.1 服务质量控制 (17)9.3.2 客户满意度调查 (18)9.3.3 投诉处理 (18)第10章维修服务发展趋势与展望 (18)10.1 维修技术创新 (18)10.1.1 智能化维修技术 (18)10.1.2 远程维修技术 (18)10.1.3 绿色维修技术 (18)10.2 服务模式创新 (18)10.2.1 定制化服务 (18)10.2.2 整合式服务 (19)10.2.3 互联网服务 (19)10.3 行业发展前景展望 (19)10.3.1 技术驱动 (19)10.3.2 市场细分 (19)10.3.3 产业融合 (19)第1章电子仪器维修基础1.1 仪器维修概述1.1.1 维修的定义仪器维修是指对出现故障的电子仪器进行检测、诊断、拆卸、更换零部件、调试及恢复其正常运行的一系列活动。
主板维修之主板时钟电路检修教程来源: 时间: 2010-01-20 作者: apollo主板时钟电路是经常出现故障的部分，本文主要讲解时钟电路的构成工作原理及检修步骤。
一、时钟电路的构成及工作原理图中所示：X为晶振频率为14.318MHZ，测试点指主板各插槽的时钟测试点时钟电路的构成：大多数时钟电路由一个晶振、一个时钟芯片、电阻、电容等构成，部分主板由一个晶振、多个时钟芯片构成。
（无晶振的时钟芯片是专门给内存和北桥提供时钟的）工作原理：晶振工作之后会输出一个基本频率，由时钟芯片（又叫分频器）分割成不同周期的信号，再对这些信号进行升频或降频处理，最后通过时钟芯片旁边的电阻（外围元件）输出，大多会连接到各个设备去，有的会连接到无晶振的时钟芯片去。
二、时钟电路检修流程故障现象：测试点的电压正常，频率不正常，可能引起不断重起死机（故障率低）；测试点电压异常，频率异常（故障率高）测量时钟芯片供电，如果不正常检修相关供电线路；正常测量晶振的两脚压差，如果正常更换晶振或时钟芯片，不正常更换时钟芯片或与晶振相连的谐振电容（晶振周围贴片电容）注：1.以上检修流程只适用于整个主板没有时钟信号，如果只是个别测试点不正常，应检查从不正常的测试点到时钟芯片的线路2.大多数时钟芯片需要3.3V和2.5V两组供电，少数只需要3.3V一组，没有晶振的时钟芯片只需要3.3V或2.5V其中的一组3.通过时钟芯片旁边的电感、保险或滤波电容来判断时钟芯片所需供电的组数，以及是否正常4.2.5V供电参照CPU外核供电方式三、主板3.3V供电方式注：以上5V一般由电源红线直接提供，主板上所有的供电产生电路都可以参照1.5V、2.5V、3.3V供电方式寻找线路四、检修方法及注意事项时钟电路的故障大多由供电不正常引起，时钟芯片和晶振较少损坏，时钟芯片部分有输出一般为时钟芯片坏；如果全部无输出，在时钟电路所有元件全部正常的情况下为南桥坏。
谐振电容损坏，易引起死机、重启、装不上系统等不稳定故障。
校表台常见故障检查与维修校表台是实验室中的重要设备之一，负责测量物理实验中的各种参数，如电压、电流、频率等。
然而，由于长时间使用或者操作不当，校表台常会出现各种故障。
本文将介绍一些常见的校表台故障，并提供相应的检查和维修方法。
1. 电源故障电源故障是校表台常见的问题之一。
当校表台无法正常开启或者无法提供稳定的电源供应时，首先需要检查电源插头和插座是否连接良好。
如果连接良好仍然无法解决问题，可以使用万用表测量电源输出电压是否正常。
如果电压不稳定，可能是电源内部元件损坏，建议将校表台送修。
2. 显示屏故障校表台显示屏无法显示或者显示不正常是常见问题之一。
检查显示屏连接线是否插紧，如果连接正常仍然无法显示，则可能是显示屏本身故障。
在这种情况下，需要将校表台送修或者更换显示屏模块。
3. 功能故障校表台的各个功能模块可能会出现故障。
例如，测量电压的模块无法测量到正确的数值，或者调节电压的旋钮无法正常工作。
首先，检查相应功能模块是否插紧，如果插紧仍然无法解决问题，可以尝试将校表台恢复出厂设置。
如果问题仍然存在，可能是功能模块本身故障，需要将校表台送修。
4. 按钮、旋钮故障校表台的按钮和旋钮是经常使用的部件，容易出现故障。
例如，按钮按下无反应，旋钮无法调节等。
检查按钮和旋钮是否被卡住或者损坏，如果卡住可以尝试清洁或更换。
如果损坏，则需要更换对应的按钮或旋钮。
5. 通讯故障校表台通常具有与电脑或其他设备通讯的功能。
通讯故障可能是电脑软件设置问题，也可能是通讯线路连接问题。
检查通讯线路是否插紧，检查电脑软件设置是否正确。
如果仍然无法解决问题，可以尝试更新电脑软件或者更换通讯线路。
在维护校表台时，需要注意以下几点：1. 定期检查和维护校表台，确保其正常工作。
2. 避免过度使用校表台，以免损坏关键部件。
3. 遵循操作手册上的使用规范，避免操作失误导致故障。
4. 如果无法解决故障或者不确定处理方法，应及时联系专业技术人员进行维修。
校表台常见故障检查与维修姓名：XXX部门：XXX日期：XXX校表台常见故障检查与维修检查方法：(1)检查电源及熔丝上有无电压，保险丝是否熔断，连接的有关部件是否完好。
(2)检查614有无电压输入、内部熔丝是否熔断，614有无有电压输出。
1．2缺一相电源输出(1)检查该相614有无电压输入、输出。
(2)检查输出端及有关开关变压器等部件接触是否正常。
(3)检查614内部电子元件是否正常。
1．3稳压电源接通后，台子红灯不亮。
先测量电源及熔丝上有无电压。
若无电压，则应更换熔丝或保险管，再检查电源变电器有无电压输出；若无电压，说明电源变电器烧坏，则应更换电源变压器，然后检查指示灯泡变压器，然后检查指示灯泡是否烧坏。
1．4稳压电源有输出，但不稳定(1)检查与614并接的复合滤波器是否正常，电容与电感元部件有无损坏。
(2)拆开614，检查电子管是否工作，放大电路是否正常，检查钨丝二极管是否正常工作，烧坏者予以更换。
(3)检查磁放大器等部件的接线头有无脱焊、断线等情况。
1．5三相电源中某一相严重振荡连熔保险，或者不振荡连熔保险，起控电压低第 2 页共 7 页(1)如果不振荡而熔保险者，说明614内部某处短路，或者614外围部件某处短路，应使用万用表分步检查处理。
(2)如果严重振荡且出现熔断保险，说明614内的屏流回路的屏流过大，应加限流电阻，更换烧坏的电子管元件等。
1．6起控电压低应检查LC回路、电容、电感元件是否烧坏，电容是否会击穿，电容量是否变化及其它有关原因。
2校验台电压回路部分2．1按动启动按钮接触器吸不上。
在升压时，电压无输出或某一相电压升不起先检查接触器所在相是否有电压，而后检查接触器触头接触是否良好。
(1)检查电压回路保险丝是否熔断。
(2)检查升压变压器等部件上是否有电压。
(3)检查调压器回路是否有电压输入及输出。
(4)检查锅台变压器及补偿回路是否有电压。
(5)检查标准电压互感器上无电压。
(6)检查电压回路有关万能转换开关的触头是否接触上，查出具体故障部位后，进行具体处理。
维修电子钟表的方法和秘诀有什么有时候小孩子手上也会佩戴一副电子钟表，因为可以随时的看时间这也使得孩子能够准确的规划去做一些事情，那么你知道有哪些维修电子钟表的方法吗?以下是店铺为你整理的维修电子钟表的方法，希望能帮到你。
维修电子钟表的方法1、电源故障：完全同于指针式电子手表的常规检测方法，还可按动照明按钮S3以灯泡来检查电池。
若灯光暗淡或闪烁，甚至不亮，都说明电源有故障。
若确属电池已失效，就要换用原规格、型号的电池。
此外，还要注意电极的极片有无锈蚀及安装位置是否正确等。
2、电路基板上的电池正负极输入线是否断、短路：用万用表的欧姆档，监测断路或短路。
若断、短路发生在集成电路的芯片附近，修复比较困难，只得换用新的电路基板。
3、升压电路故障：用示波器检测振荡电路，若有振荡信号但液晶屏无显示，故障多在升压电路。
一般是以常规法检测升压电路，若升压电容击穿，就要换用新电容;若升压电容正常，即为CMOS集成电路故障，需换电路基板。
4、导电橡胶故障：在以常规检测电路基板的字划电极输出信号和公共电极信号都正常的情况下，液晶屏仍不显示，多位导电橡胶故障。
导电橡胶故障有压缩量小、轴向尺寸小，或塑料支架变形而压不紧等。
可换用压缩量较大轴向尺寸稍大的导线橡胶。
若无配件，也可安放液晶屏的塑料底框外垫加胶带纸。
5、潮气、汗水、污物侵入机芯：六功能数字电子手表，一般表壳密封差，潮气、汗水很易侵入，间或有污物进入，往往使电路基板与导电橡胶，及液晶显示器字划电极间绝缘电阻严重下降，造成不显示。
这一故障时在排除了以上几个方面故障之后的一种常见故障。
实践证明，绝大多数不显示是由这种故障造成的。
修理方法是，用无水酒精擦拭零件，待零件烘干后，重新装配。
上述外界因素，有时也可能只使微调电容或固定电容的绝缘电阻下降，电容的损耗角剧烈增大，从而使振荡电路不起振。
修理方法是，用绒布蘸取少量无水酒精擦拭电容，或直接在烘箱中(或简易烘干器上)进行烘烤(注意温度不要过高)，一般都能排除故障。
