高考物理电学实验如何选择仪器和电路汇编

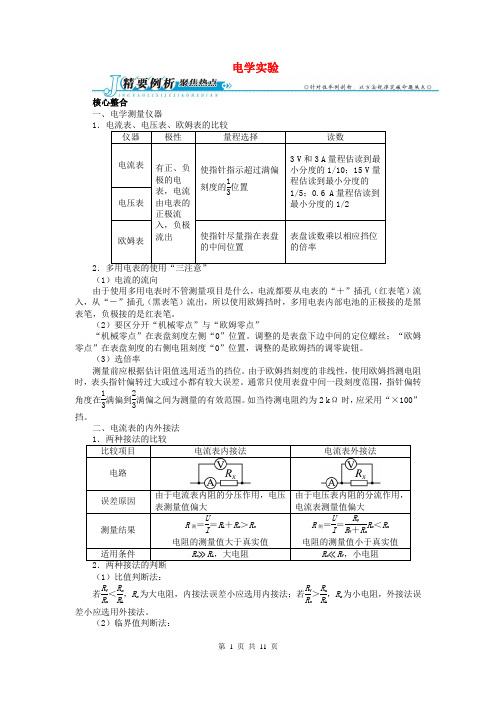

电学实验核心整合一、电学测量仪器12（1）电流的流向由于使用多用电表时不管测量项目是什么，电流都要从电表的“＋”插孔（红表笔）流入，从“－”插孔（黑表笔）流出，所以使用欧姆挡时，多用电表内部电池的正极接的是黑表笔，负极接的是红表笔。

（2）要区分开“机械零点”与“欧姆零点”“机械零点”在表盘刻度左侧“0”位置。

调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮。

（3）选倍率测量前应根据估计阻值选用适当的挡位。

由于欧姆挡刻度的非线性，使用欧姆挡测电阻时，表头指针偏转过大或过小都有较大误差。

通常只使用表盘中间一段刻度范围，指针偏转角度在13满偏到23满偏之间为测量的有效范围。

如当待测电阻约为2 k Ω时，应采用“×100”挡。

二、电流表的内外接法（1）比值判断法： 若R V R x ＜R x R A ，R x 为大电阻，内接法误差小应选用内接法；若R V R x ＞R x R A，R x 为小电阻，外接法误差小应选用外接法。

（2）临界值判断法：当被测电阻R x 的大小无法直接判定时，先求临界电阻R 0＝R A ·R V 。

若R x ＞R 0，则R x 为大电阻，内接法误差小；若R x ＜R 0，则R x 为小电阻，外接法误差小；若R x ＝R 0，内外接法均可。

（3）试触法：当无法估计电阻的阻值，难以比较R V R x 及R x R A的大小时，可采用电压表试触法看电流表、电压表变化大小来确定，若电流表示数较电压表示数变化明显，说明外接时电压表分流作用大，应采用内接法；若电压表示数较电流表示数变化明显，说明内接时电流表的分压作用大，应采用外接法。

三、滑动变阻器的限流和分压接法12以下情况考虑分压式：（1）要求待测电路的U 、I 从0变化；（2）R 滑≪R x ；（3）选用限流式时，U x 、I x 过大（超过电表量程，烧坏电表、电源或用电器等）或U x 、I x 过小（最大值不超过电表满量程的13，读数误差大）。

高中物理电学部分的实验器材和电路选择探索实验是物理学习的重要环节之一。

在高中电学部分，实验是加深学生对电学概念及电路原理的理解、培养学生观察、实验、思考能力的有效途径。

因此，高中电学实验器材和电路的选择很关键。

本文将对高中电学实验器材和电路的选择进行探讨。

一、实验器材的选择1. 阻值盒阻值盒是用于调整电阻的实验器材。

在电学实验中，往往需要测量电路中电阻的大小，阻值盒可以提供不同大小的电阻供学生选择，以满足实验需求。

阻值盒的使用相对安全，且使用方便。

2. 电源电源是电学实验的基础。

在教学中，常用交流电源、直流电源以及电池。

交流电源和直流电源可以提供不同种类的电流、电压，让学生可以进行更多的实验探究。

电池常用于小型实验中，可以让学生更好地理解电路的组成以及电流电势的基本概念。

3. 电表电表是用于测量电路中电流、电势、电阻等的实验器材。

在学生进行实验时，电表是必不可少的工具。

电表的种类有很多，如万用表、电流表、电势差表等。

在选择时，应根据实验需求选用不同种类的电表。

4. 导线导线是电学实验中必备的实验器材。

导线的材料有很多，如铜、铝等。

在选购导线时，应选择材质好、热膨胀系数小、导电性好的导线。

此外，为了保证实验的安全性，在选购导线时应选择表面有保护层的导线，以免触电事故的发生。

5. 发光二极管(LED)发光二极管是一种重要的电子元器件，在电学实验中广泛应用。

它不仅可以用于指示电路状态，还可以用于信号处理、数据传输等方面。

在实验之前，应了解发光二极管工作原理及其特点，以更好地选用适合的发光二极管。

二、实验电路的选择1. 串联电路串联电路是一种将电器件逐一连接起来的电路形式。

在学生学习电学实验的过程中，串联电路是必不可少的一种。

通过串联电路的实验，学生可以更好地掌握电阻的串联法则、电势分配法则等基本原理。

常见的串联电路实验有串联电阻的测量、分压器的应用等。

4. 逻辑电路逻辑电路是由逻辑门电子元件组成的电路，用于进行逻辑运算。

浅谈高中物理电学实验器材和电路的选择摘要：物理是高中阶段的重点学科之一，其对于学生思维的拓展、能力的提升、思维的塑造，有着重要影响。

而在物理学科中，电学又居于特别重要的地位。

尤其是电学实验，对于学生实践应用能力的考量，判别选择能力的评估，起着重要作用。

因此，加强高中物理电学实验教学，让学生在电学实验中学会选择器材，掌控电路特点，便成为高中物理电学教学的重点。

但是，由于电学实验原理丰富，涉及的器材种类繁多，对应的电路构架复杂，而且每一类器材都对应着不同的量程，这使得物理电学实验中器材与电路的选择显得至关重要。

基于此，教师在指导学生开展电学实验器材与电路选择时，应该针对不同电源、电表、电阻的特点与功能，本着适用、安全、准确、方便的原则，让学生在科学实践、多元探索、深刻体悟中把握电学实验内涵，体悟电学实验本真，在逐步突破电学实验难点，提升教学效能上寻求突破，获得发展。

关键词：高中物理；电学实验；实验器材；电路；选择目前，在很多地域高考物理中，都渗透着对于电学实验的考查，而且在考查形式上各具特色，范围广阔。

而且，由于电学实验涉及的领域本身比较宽泛，其既体现着学生对基本电学原理的掌控情况，又反映着学生的物理实践能力与应用素养。

由此可见，加强高中物理电学实验教学，拓宽电学实验应用路径，让学生在有效选择器材，充分研判电路中获得对电学实验认知的突破，便成为现今高中物理电学实验教学的关键。

但是，与现实预期不相契合的是，很多教师在电学实验教学中对于实践与应用的渗透严重不足，而且很多学生在投身电学实验探究时，对于基本原理的理解不够深刻，基本器材功能的了解不够充分，基本电路作用的把握不够到位，使得隐含于高中物理电学实验教学之中的诸多问题、困惑、弊病在高考、实践、应用中便会暴露无遗。

对此，教师应该重新审视高中物理电学实验的教学的作用、价值和意义，并通过对教学措施的优化，教学方式的变革，教学路径的拓展，教学资源的整合，让学生在更为直观、丰富、多元、有效的视域内投身电学实验教学，学会选择器材与电路，为确保电学实验难点得以突破，重点得以升华而奠基铺路，提供助力。

高中物理电学部分的实验器材和电路选择探索高中物理课程中，电学部分的实验是非常重要的环节之一。

通过实验，学生能够更直观地理解电学知识，培养实验操作能力，并且激发学生的学习兴趣。

选择合适的实验器材和电路对于教学至关重要。

在本文中，我们将探索高中物理电学部分的实验器材和电路选择，以期为教师和学生提供一些参考和启发。

一、实验器材的选择1. 万用表万用表是进行电学实验必备的器材之一。

它可以测量电压、电流和电阻，是电路中最基本的测量工具。

在进行电学实验时，学生可以通过使用万用表，直观地获得电路中各个元件的电压、电流和电阻数值，从而更深入地理解电路的工作原理。

2. 直流电源3. 电阻箱电阻箱是一个可以提供不同电阻值的器件，它可以让学生在实验中灵活地改变电路中的电阻值，从而观察电路的变化情况。

通过电阻箱，学生可以更直观地感受到电阻对电路的影响，加深对电阻和电路关系的理解。

4. 导线、电灯泡和开关等基本元件在进行电学实验时，常常需要使用导线、电灯泡和开关等基本元件来构建电路。

这些基本元件在实验中起着至关重要的作用，能够让学生直观地观察电路的工作情况，帮助学生更直观地理解电学知识。

5. 示波器示波器是一种可以直观显示电压随时间变化情况的仪器，它可以用来观察交流电路中电压的正弦波形，帮助学生更深入地理解交流电路的工作原理。

并可用来观察电路中复杂信号的变化情况。

二、电路的选择1. 并联电路和串联电路在进行电学实验时，学生可以通过实验构建并联电路和串联电路，从中观察电流、电压的变化情况，并深入理解并串联电路的不同特性。

并联电路可以让学生更清楚地了解分流规律，串联电路可以让学生更直观地认识电流规律。

2. 电阻的影响3. 电容和电感的实验学生可以通过实验构建带有电容和电感的电路，观察交流电路中电容和电感的影响，加深对电容与电感的特性的理解。

在实验中，学生可以通过示波器观察电压和电流的相位差，从而更直观地了解电容和电感在交流电路中的特性。

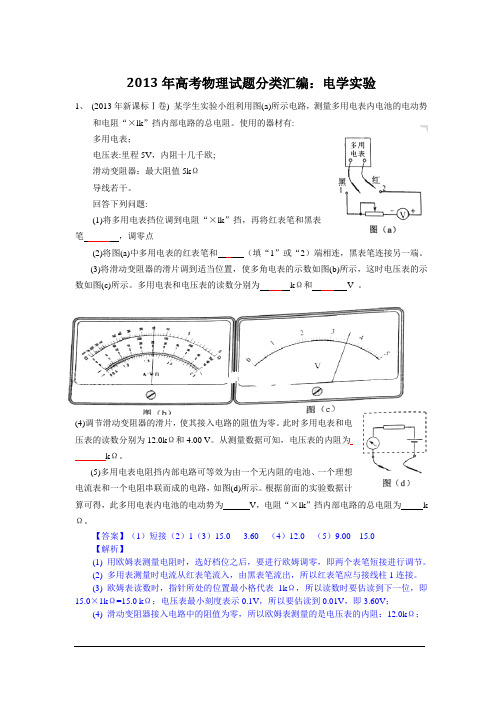

2013年高考物理试题分类汇编：电学实验1、(2013年新课标Ⅰ卷) 某学生实验小组利用图(a)所示电路，测量多用电表内电池的电动势和电阻“×lk”挡内部电路的总电阻。

使用的器材有:多用电表；电压表:里程5V，内阻十几千欧;滑动变阻器：最大阻值5kΩ导线若干。

回答下列问题:(1)将多用电表挡位调到电阻“×lk”挡，再将红表笔和黑表笔，调零点(2)将图(a)中多用电表的红表笔和（填“1”或“2）端相连，黑表笔连接另一端。

(3)将滑动变阻器的滑片调到适当位置，使多角电表的示数如图(b)所示，这时电压表的示数如图(c)所示。

多用电表和电压表的读数分别为kΩ和V 。

(4)调节滑动变阻器的滑片，使其接入电路的阻值为零。

此时多用电表和电压表的读数分别为12.0kΩ和4.00 V。

从测量数据可知，电压表的内阻为kΩ。

(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图(d)所示。

根据前面的实验数据计算可得，此多用电表内电池的电动势为V，电阻“×lk”挡内部电路的总电阻为k Ω。

【答案】（1）短接（2）1（3）15.0 3.60 （4）12.0 （5）9.00 15.0【解析】(1) 用欧姆表测量电阻时，选好档位之后，要进行欧姆调零，即两个表笔短接进行调节。

(2) 多用表测量时电流从红表笔流入，由黑表笔流出，所以红表笔应与接线柱1连接。

(3) 欧姆表读数时，指针所处的位置最小格代表1kΩ，所以读数时要估读到下一位，即15.0×1kΩ=15.0 kΩ；电压表最小刻度表示0.1V，所以要估读到0.01V，即3.60V；(4) 滑动变阻器接入电路中的阻值为零，所以欧姆表测量的是电压表的内阻：12.0kΩ；(5)欧姆表测量电阻时，表内有电源，根据闭合电路的欧姆定律有：g g g U I R =()2g g g I U R R =+测，所以中值为欧姆表的内阻15.0k g R =Ω，根据欧姆表测量电压表时组成的回路有：g g VUU U R R =+，得4415V 9V 12g U =+⨯=。

知识就堤力量高考物理电学实验如何选择仪器和电路在电学实验中，例如用伏安法测电阻. 测量电源的电动势和内电阻，测某一用电器的伏安特性图线，都存在如何选择电学实验器材，如何选择测量电路、控制电路的问题.合理地选择实验器材和实验电路，可以使实验顺利进行，而且实验操作方便，实验误差较小.正确地选译议器和电路的问题，有一定的灵活性.解决时应掌握和遵循一些基本的原则、即“安全性”、“精确性”、“方便性”和“误差小”、“仪器少”、“耗电少”等各方面要综合考虑.灵活运用.一、实验仪器的选择根据教学大纲及高考考试的要求，选择电学实验仪器主要是选择电表、滑动变阻器、电源等器件，通常可以从以下三方面人手：1. 根据不使电表受损和尽量减少误差的原则选择电表. 首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程. 然后合理选择量程。

务必使指针有较大偏转（一般取满偏刻度的2/3左右），以减少测读的误差.2•根据电路中可能出现的电流或电压范围需选择滑动受阻器•注意流过滑动变阻器的电流不超过它额定值.对高阻值的变阻器，如果滑动头稍有移动，使电流电压有很大变化的, 不宜采用.3.应根据实验的基本要求来选择仪器.对于这种情况.只有熟悉实验原理.才能作出恰当的选择.【例1】有一电阻R其阻值大约在40Q至50Q之问，需进一步测定其阻值，现有下列器材：电池组，电动势为9V,内阻忽略不计；电压表V,量程为0至10V,内阻20 Q ;电流表A1,量程为0至50m A,内阻约20Q ;电流表A2,量程为0至300mA内阻约4Q;滑动变阻器R1,阻值范围为0至100Q，额定电流1A;滑动变阻器R2,阻值范围为0至1700Q, 额定电流0.3A，开关S及导线若干.实验电路图如图1所示，实验中要求多测几组电流、电压.在实验中应选_______________________ 电流表和______________ 滑动变阻器.【分析与解】首先估算电路中可能达到的最大电流值，假设选电流表，超过了A1的量程，及假设选电流表A2,则,未超出A2的量程，故应选电流表A2，这一选择遵循了安全性原则.对滑动变阻器的选择。

高中物理电学部分的实验器材和电路选择探索电学部分是高中物理的重要内容，通过实验可以帮助学生更好地理解电学原理和掌握实验操作技能。

下面将介绍一些常用的实验器材和电路选择，供高中物理教师和学生参考。

1. 电池和导线：这是进行电路实验的基本器材，通常选择1.5V的干电池作为电源，导线用于连接各个电器元件。

2. 电阻：电阻是电路中起调节电流的作用，可以通过调整电阻的值来改变电流的大小。

常用的电阻器有固定电阻器和可变电阻器，可以通过串联或并联的方式来调节电阻的大小。

3. 开关：开关常用于控制电路的通断状态。

可以选择单刀双掷开关，通过切换开关的位置来改变电路的走向或连接状态。

4. 安全电源：在进行电路实验时，应优先考虑学生的安全。

选择具有过载保护和短路保护功能的安全电源，保证实验过程中没有电流过大或短路的风险。

5. 电流表和电压表：电流表和电压表用于测量电路中的电流和电压。

可以选择多功能数字电表，通过选择不同的测量档位来进行准确的测量。

6. 电灯泡和电子元件：电灯泡是常用的负载元件，通过观察电灯泡的亮度来判断电流的大小。

还可以选择其他电子元件如二极管、电容器和电感等，进行电路实验和探究。

针对以上实验器材的选择，可以使用以下几个电路来进行探索：1. 并联电路和串联电路：通过选择不同的电阻器并使用导线连接，可以组建并联电路和串联电路，并测量电流和电压的变化。

通过比较两者的差异，学生可以深入理解并联电路和串联电路的特性。

2. 布线电路：根据给定的要求和条件，设计并搭建一个布线电路。

通过探究不同布线方式对电路亮度的影响，学生可以了解并体验并联和串联的应用。

3. 变阻器电路：使用可变电阻器和其他电阻器搭建一个调光电路，通过旋转变阻器来改变电流的大小，进而控制灯光的亮度。

4. 半导体二极管的特性实验：通过搭建半导体二极管的特性实验电路，学生可以观察到二极管的整流现象和火花现象，并了解二极管的正向和反向特性。

通过选择合适的实验器材和搭建不同的电路，可以帮助高中生更好地掌握电学知识，培养实验操作能力和科学探究精神。

高中物理电学部分的实验器材和电路选择探索导言物理是一门基础学科，而电学部分更是物理学中非常重要的一部分。

在高中阶段，学生学习物理电学部分不仅需要理论知识的学习，更需要实践中的实验操作和电路搭建的经验积累。

选取合适的实验器材和电路搭建对于高中物理教学至关重要。

在这篇文章中，我们将探索一些高中物理电学部分的实验器材和电路选择，希望能为高中物理教学提供一些参考。

实验器材的选择1. 电源：在进行电学实验时，电源是必不可少的器材。

在实验室中，通常会选择直流电源和交流电源，直流电源能够提供稳定的电流和电压，适用于大部分电学实验。

而交流电源则适用于一些特殊的实验，比如交流电路的研究和变压器的实验等。

2. 电流表和电压表：电流表和电压表是测量电路中电流和电压的重要仪器。

在进行电学实验时，需要时刻监测电路中的电流和电压，以确保实验的准确性和安全性。

3. 电阻箱：电阻箱是用来调节电路中电阻大小的器材，能够帮助学生深入理解电阻对电路的影响。

在电阻实验中，电阻箱是不可或缺的实验器材。

4. 万用表：万用表是电气量测量中非常实用的仪器，可以测量电阻、电流、电压等多种电气量。

在进行电学实验时，万用表的使用频率非常高。

5. 实验台：实验台是进行物理实验的基本设备，为学生提供了一个安全、稳定的操作平台。

电路的选择在进行电学实验时，合适的电路选择对于实验的顺利进行和学生的实践操作至关重要。

1. 并联电路和串联电路：并联电路和串联电路是最基本的电路类型，在进行电学实验时，学生需要通过实验验证并理解它们的特性和原理。

2. 三极管放大电路：三极管放大电路是高中电学实验中一个非常重要的实验内容，通过搭建三极管放大电路，学生可以深入理解三极管的工作原理和放大特性。

3. 变压器实验：变压器实验是学习交流电路的一个重要内容，在实验中，学生可以通过搭建变压器实验电路，了解变压器的工作原理和性能。

4. 电容器充放电实验：电容器充放电实验是学生了解电容器特性的重要实验内容，通过搭建电容器充放电电路，学生可以观察电容器的充电和放电过程，加深对电容器特性的理解。

高中物理电学部分的实验器材和电路选择探索在高中物理教学中，电学实验是非常重要的一部分，通过实验学生可以更好地理解电学知识，掌握基本的电路原理和实验技能。

对于很多学校和教师来说，选择适合的实验器材和电路设计并不是一件容易的事情。

本文将探索一些适合高中物理电学部分的实验器材和电路选择，帮助教师更好地进行教学实践。

一、实验器材选择1. 示波器示波器是电学实验中必不可少的仪器之一，它可以显示电压信号随时间的变化情况，帮助学生直观地了解电路中电压的变化规律。

在进行交流电路、振动电路等实验时，示波器是非常重要的一种仪器。

2. 万用表万用表是用来测量电路中电压、电流和电阻等物理量的仪器，它的使用非常广泛。

在实验中，学生可以通过万用表测量各种电路元件的电压和电流数值，加深对电路中电学量的理解。

3. 电源电源是提供电路工作所需的电能的设备，它在电学实验中起着至关重要的作用。

在实验中，可以使用可调电压电源、干电池、电池组等不同类型的电源，通过调节电压和电流，搭建不同类型的电路实验。

4. 电阻箱电阻箱是用来提供不同大小的电阻值的器件，它可以帮助学生在实验中进行电阻的测量和调节。

通过调节电阻箱的阻值，可以改变电路中的电流和电压，进行不同类型的电路实验。

5. 探头和导线在搭建电路实验时，需要使用探头和导线连接各种元件，进行电路的连接和测量。

二、电路选择探索1. 直流电路实验直流电路实验是电学实验中的基础实验，学生需要通过实验搭建、测量和分析不同类型的直流电路。

比如串联电路、并联电路、电阻、电压和电流的测量实验等，让学生深入理解直流电路的基本原理和规律。

振动电路实验是电学实验中的一种重要实验，学生可以通过实验学习振动电路的基本原理和特性。

比如简谐振动电路、RLC电路的振动实验，让学生了解振动电路的频率、振幅、相位等重要参数。
