第三章变化组织

第三章变化组织


2/2纬重平组织外观模拟图
3、绘图方法：
例：作
3 1 2 变化纬重平 2 3 1
步骤：①确定Rw；Rj ②在第一根纬纱上按分式的规律填绘组织 点，第二根纬纱填绘与第一根纬纱相反的组织点。
4、织物上机 ：
采用顺穿、或照图穿法。采用照图穿法时注意 每页综上的负荷应尽量相同。 穿筘2～4入/齿 5、织物外观及应用： 具有纵向条纹，如果配以较大的纬密和较粗的 经纱，条纹效果更加明显。
2、组织图画法
作图步骤：
a、 确定基础组织和斜坡长度：斜纹 础；Kj=6
b、 计算组织循环纱线数
3 1 2 为基 3 2 1
c、 在第一根经纱与第Kj根经纱范围内画基础组 织，从第Kj+1根经纱起，按照底片翻转法填绘组 织点。
3、上机方法：穿综采用照图穿法
4、变化破斜纹组织：
5、四枚不规则缎纹（四枚破斜纹） ：
变化组织是以原组织为基础，加以某些变化而构 成的的各种组织。——在某些方面还保留了原组 织的某些特征。 变化方法有：
1、扩大组织循环，改变组织点的浮长。
2、改变组织点飞数值。
3、改变组织点飞数的方向。
4、同时改变组织点飞数的值和方向。
第一节
平纹变化组织
（plain derivative weaves）
外观模拟图
3、应用：急斜纹组织一般应用于棉织物中 的充服呢、克罗丁等，在精纺毛织物中应用 较广泛，如礼服呢、马裤呢、巧克丁等。
4、绘图步骤：
①确定基础组织， 如
5 4 2 1
↗，取Sj=2
②计算组织循环纱线数
③画出组织图的范围，并在第一根经纱上按照分式 的规律填绘组织点。 ④按照Sj的规律画其它的组织点，完成组织图。
第三章、变化组织及其织物

第三章、变化组织及其织物

– 经山形斜纹：山形斜纹的山峰指向经纱方向； Sj＝±1（＋1右斜，－1左斜）； – 纬山形斜纹：山形斜纹的山峰指向纬纱方向。 Sw＝1（＋1右斜，－1左斜）。
变化组织（17)
• 经山形斜纹
– 构成：改变Sj的正负号得到；
– 绘制原则：以斜纹线方向改变前的第Kj根经纱作 为对称轴，在它左右对称位置的经纱，其组织点 浮沉规律相同。
变化组织（18)
– 绘制方法：
选择基础组织； 确定对称轴Kj； 确定Rj和Rw：Rj＝2Kj－2；Rw＝Rjw（基础组织循环 纬纱数）； 第1～Kj根经纱按顺序填绘基础组织； 第Kj＋1根经纱开始，按与基础组织Sj符号相反的方向填 绘组织点。
– 如果在一个组织循环中改变Kj值，使斜纹线长短不 同，就得到了变化经山形斜纹组织。 – 上机：穿综采用山形穿法。 – 注：山形转弯时，会出现连续浮长，因此设计时注 意基础组织的选择。
• 由两条或两条以上粗细不同的、由经（或 纬）纱浮线构成斜纹线的组织。（原组织 与加强斜纹复合） • 表示方法：分式：分子－经组织点；分母 －纬组织点；方向－箭头表示。 • 组织特点：
– R＝Rj＝Rw≥5； – R＝分子＋分母； – Sj＝Sw＝±1。
变化组织（12)
• 绘制方法：
– 首先确定组织循环经纬纱数。 – 然后在第1根经纱上按照分式的次序填绘组织 点，其余的经纱则按右斜（S=+1）或左斜 （ S=-1）填绘。
• 构作方法：以原组织的缎纹组织为基础，在单 个经（或纬）组织点四周添加单个或多个经 （或纬）组织点而成。 作用：增加交织组织点，改善可用性，减少勾 丝起毛。
•
变化组织（31)
• 图（1）为在八枚五飞的纬面加强缎纹的右侧添加一个组织点； • 图（2）为在原来单个组织点的左上方添加一个组织点而成； • 图（3）为十一枚七飞的纬面加强缎纹，在原来单个经组织点 的右上方添加三个组织点而成。若配以较大的经密，就可以获 得正面呈斜纹而反面呈经面缎纹的外观，故称为缎背华达呢。
经编基本组织和变化组织

经编基本组织和变化组织

针织学
1
第十三章 经编基本组织与变化组织
2
知识点
在学习了本章之后，应该了解和掌握以下内容：
1.经编基本组织的几种结构，各自的特点和基本性能。 2.常用经编变化组织的结构特点和基本性能。
3
第一节 经编基本组织
4
一、编链组织（pillar stitch）
1.定义： 由一根经纱始终在同一枚针上垫纱成圈。 2.分类： （1）开口编链：组织记录：1-0 / 0-1//
3.编织中的问题及解决方法 ★问题： 1）经纱张力及摩擦阻力较大； 2）经纱易断头； ★解决方法： 1）纱线给油/上蜡； 2）调整机件。
15
第二节 经编变化组织
16
一、经绒(cord stitch)
1.定义：每根经纱在间隔为一针的两枚针上垫纱成圈。 2.分类： （1）闭口三针经平：
闭口三针经平
17
一、经绒(cord stitch)
1.定义：每根经纱在间隔为一针的两枚针上垫纱成圈。 2.分类： （2）开口三针经平：
开口三针经平
18
一、经绒(cord stitch)
3.特性：
横向稳定性较经平好； 延伸性、弹性适中； 织物表面光滑、手感柔软； 延展线较经平长，适宜于起绒。
19
二、经斜（四针经平）
7
二、经平组织(Tricot stitch)
1.定义： 每根经纱在相邻的两枚针上轮流垫纱成圈。 2.分类： （1）闭口两针经平： 组织记录：1-2/1-0//
闭口两针经平
8
二、经平类组织
1.定义： 每根经纱在相邻的两枚针上轮流垫纱成圈。 2.分类： （1）开口两针经平： 组织记录：2-1/0-1//
12
四、重经组织（double loop stitch）
针织学课件16-经编基本组织与变化组织_

针织学课件16-经编基本组织与变化组织_

三针经平：经绒 四针经平：经斜
特性
横向延伸性较小、表面光滑 纱线断裂时不会分成两片 织物表面光滑、手感柔软 适宜于起绒
变化经缎组织
定义：由两个或两个以上经缎组织组成，其纵行相间配置 的组织 特性
针背延展线长，织物厚度较经缎组织大 双梳栉两隔两空穿形成网眼
8765 43 2 1
8 7 6543 21
开口重经编链
闭口重经编链
闭口重经平
罗纹经平组织 （tricot stitch based on rib)
定义：前后针床织针交错配 置，每根纱线轮流地在前后 针床共三枚针上垫纱成圈。 特性：
外观与纬编罗纹相似 横向延伸性小于纬编罗纹
第二节 经编变化组织
一、变化经平组织
定义：延展线跨越两个 或以上针距的经平组织
双罗纹经平组织
tricot stitch based on interlock
定义
由两个罗纹经平组织复合而成 相对配置 轮流在三枚针上垫纱成圈
特性
直的纵行和曲折的纵行 较罗纹经平组织紧密，横向延 伸性也较小
作业
作业：2、4、6 思考：1、3、5
第十六章
经编基本组织与变化组织
第一节 经编基本组织
编链 （pillaቤተ መጻሕፍቲ ባይዱ stitch）
定义: 由一根经纱始终在 同一枚针上垫纱成圈。 特性 可逆编织方向脱散 纵向延伸性小 线圈圈干直立 纵行间无联系
重经（double loop stitch）
定义 每根经纱同时垫在相邻的织针上并编织成圈 特性 单梳栉1穿1空即可形成织物 有较多的开口线圈，性质介于经、纬编织物之间 脱散性小、弹性好 编织张力大
第三章 变化组织

第三章 变化组织

第一根纬纱上经组织点 数 第一根纬纱上纬组织点 数
纬重平组织：以平纹组织为基础，沿着纬纱方向延长组织 点所形成的组织。Rj=分子+分母，Rw=2
变化纬重平组织：以平纹组织为基础，沿着纬纱方向延 长不同组织点个数所形成的组织。
第三章 第一节
绘图方法： 例：作
3 1 2 2 3 1
变化纬重平
纬重平组织上机图
第三章
变化组织
第三章
变化组织
一、平纹变化组织 （一）重平组织
（六）破斜纹
（七）菱形斜纹
（八）锯齿斜纹 （九）芦席斜纹 （十）螺旋斜纹 （十一）阴影斜纹
（二）方平组织
二、斜纹变化组织 （一）加强斜纹 （二）复合斜纹 （三）角度斜纹
（十二）夹花斜纹
（十三）飞断斜纹 三、缎纹变化组织
（四）曲线斜纹
（五）山形斜纹
2 2
方平组织常用作各种织物的布边组织。
平纹变化组织穿综方法
组织名称 经重平组织 纬重平组织 方平组织 花式平纹变化组织 穿综方法 顺穿、飞穿 顺穿、照图穿 照图穿、飞穿 顺穿、照图穿
作业：P139 4、6、8、10、
第二节
斜纹变化组织
斜纹变化组织：以原组织斜纹为基础，采用延长组织点、 改变飞数、改变斜纹方向等方法构成的 组织。 常见的斜纹变化组织： 加强斜纹 复合斜纹 角度斜纹 曲线斜纹 山形斜纹
Rw=?
图a
图b
急斜纹组织的作图：
5 5
1、以 1 2 复合斜纹为基础，经向飞数Sj=2 的急斜纹组织。
4 4 1
2、以 3 2 2 急斜纹组织。
为基础组织，经向飞数Sj=2的
第三章 第二节
缓斜纹组织：基础组织＝？、飞数＝？ Rj=? Rw=?
织物组织与分析第三章变化组织

织物组织与分析第三章变化组织

第一根纬纱上纬组织点数
2/2纬重平组织外观模拟图
3、绘图方法：
312
例：作 2 3 1 变 化 纬 重 平
步骤：①确定Rw；Rj ②在第一根纬纱上按分式的规律填绘组织
点，第二根纬纱填绘与第一根纬纱相反的组织点。
4、织物上机 ： 采用顺穿、或照图穿法。采用照图穿法时注意 每页综上的负荷应尽量相同。 穿筘2～4入/齿
夹花斜纹是在斜纹组织 中配以方平、重平、或 其它小花纹组织，使织 物外观活泼、优美，增 加花色品种，夹花斜纹 的基础组织常为加强斜 纹组织。
夹花斜纹外观模拟图
（四）飞断斜纹（skip twills）
飞断斜纹组织是以一种或两种斜纹为基础组织，按基础 斜纹填绘数根经纱（或纬纱）后，再飞跳过一定数量的 经纱（或纬纱）；或按一种基础组织填绘数根纱线后， 再填绘一定数量的另一基础组织的纱线。两部分斜纹的 交界处斜纹线断开，形成断界。经过几次填绘和飞跳， 直到画完一个组织循环。
1、构成：变化Sj的数值，构成经曲线斜纹； 变化Sw的数值，构成纬曲线斜纹。
2、设计注意事项： ①使∑Sj等于0或为基础组织的组织循环纱线数的整
数倍； ②最大飞数值必须小于基础组织中最长的浮线长度
（连续组织点），以保证曲线连续。
3、作图方法 例1：以 3 1 ↗为基础组织，Sj=1110，1101，
2、当Pj=Pw时， tgθ= Sj/Sw θ的大小与Sj成正比，与Sw成反比
3、同时考虑密度与飞数 对织物表面斜纹线倾 斜角度的影响，
则 tgθ= Pj Sj
。
Pw Sw
（一）急斜纹组织 （steep twills）
1、构成：利用改变经向飞数值的方法构成。急斜纹 组织常采用复合斜纹为基础组织， Sj＞1，θ＞45°。
组织纹织学第3章变化组织2

组织纹织学第3章变化组织2


第三章 变化组织
Derivative of elementary weaves 作图：以2/2斜纹为基础；画平行线条数为4条
第三章 变化组织
Derivative of elementary weaves
❖ 实训题：以3/3斜纹为基础，构作三条斜纹线的芦席斜 纹组织图。
❖ 解：Rj=Rw=6×3=18
Rj = Rj基 Rw vative of elementary weaves
色子贡组织 花岗石组织
海绵组织
第三章 变化组织
Derivative of elementary weaves
缎背华达呢组织
第三章 变化组织
Derivative of elementary weaves
绘图方法：
例：作 3 1 2 变 化 纬 重 平 2 31
第三章 变化组织
Derivative of elementary weaves
3.1.2 方平组织（hopsack weaves）
23225/2方方变平平化组方织平外观33模拟方图平
经 3 12纬1 2 变化变方化平方平 5 112 6 3/3方平组织外观模拟图
实训题：3 1 为基础组织； Kj=8，Sj’=2
22
纬锯齿斜纹
需知条件：基础组织、山峰位置Kw值、锯齿飞数S‘w值 Rw = Rw’×n （Rw’为一个锯齿的纬纱根数） Rw’=（2Kw－2）－S’w n为一个组织循环中的锯齿数，
n=
Rw基
Rw基与S
'的最大公约数
w
Rj=Rj基=分子+分母
❖ 实训题：基础组织
第三章 变化组织
Derivative of elementary weaves
经编工艺基本样布的分析

经编工艺基本样布的分析

织，又称经斜组织。 另外，经平组织可以横跨9个纵行，甚至出现
14针经平组织。经平组织中，一般延展线愈长， 横向延伸性愈小。 图示为5针经平组织
2.4 经缎组织
定义：每根纱线依次在3枚以上的针上成圈的组织叫
01
做经缎组织。如下页图
02 经缎组织往往由开口和闭口线圈组成。一般在垫纱 转向时采用闭口线圈，而在中间得则为开口线圈。
4
一般在穿经数和空经数一次相等时，至少有一把梳节的垫纱范围要大于连续穿经数之 和。如穿经为2穿2空，则至少有一把梳节在某些地方的垫纱范围为5针。
2、网眼经编组织的类型
变化经平类网 眼经编组织
经缎组织类网 眼经编组织
编链衬纬类网 眼经编组织
2.1 变化经平类网眼经编组织
采用经平与变化经平相结合的组织。这样就 在经平垫纱处形成较大地网眼。
1.2 缺垫经编组织 的类型
褶裥类：它是由缺垫纱线 将地组织抽紧形成褶裥的 经编组织。编织褶裥的缺 垫组织时，送经机构采用 间隙送经机构。缺垫横列 数越多，褶裥的效果越明 显。
图案类：利用缺垫的纱线在工艺反面显示的关系，可以形成一定的几何图 案花纹.
第五节 衬纬经编组织 定义：在经编织物的线圈主干道与延展线之间周期 的衬入1根或几根纱线的组织称为衬纬经编组织。
显微镜下的重经组织
闭口重经平 开口重经平
第二节 平纹经编组织
定义：采用两把或三把满穿的梳节，作基本组织垫纱运 动，坯布表面形成平纹效应，这样的组织，称为平纹经 编组织。
分类：根据是否配置色纱，可分为素色平纹经编组织和 花色平纹经编组织。
1、素色平纹经编组织
双梳组织常以两把梳节所组 织命名，常将前梳组织的名 称放在前面，后梳作经平组 织.

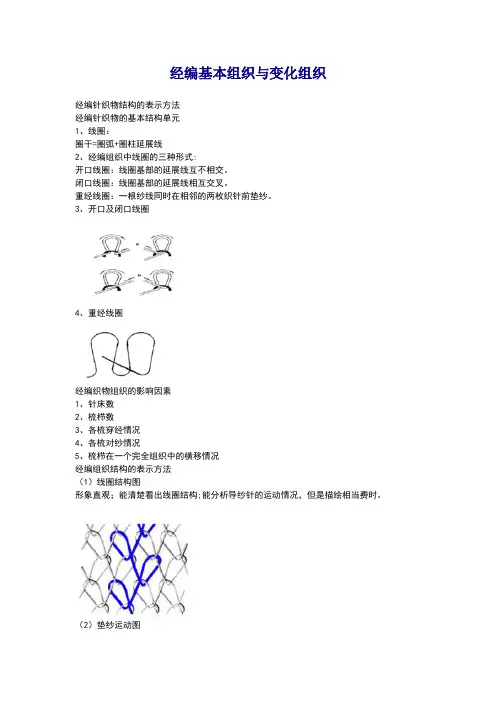

经编基本组织与变化组织

经编基本组织与变化组织

经编基本组织与变化组织经编针织物结构的表示方法经编针织物的基本结构单元1、线圈：圈干=圈弧+圈柱延展线2、经编组织中线圈的三种形式:开口线圈：线圈基部的延展线互不相交。

闭口线圈：线圈基部的延展线相互交叉。

重经线圈：一根纱线同时在相邻的两枚织针前垫纱。

3、开口及闭口线圈4、重经线圈经编织物组织的影响因素1、针床数2、梳栉数3、各梳穿经情况4、各梳对纱情况5、梳栉在一个完全组织中的横移情况经编组织结构的表示方法（1）线圈结构图形象直观；能清楚看出线圈结构;能分析导纱针的运动情况，但是描绘相当费时。

（2）垫纱运动图①用从下到上的点行表示针依次形成的线圈，②用横向的点列表示依次排列在针床上的针③点上方表示针前（机后），点下方表示针背（机前）。

（3）意匠图①格子纵向上一个小格的高度一般表示两个线圈横列；②一个小格的宽度表示一个针距；③不同的颜色表示不同的组织。

（4）数码法①由下向上按顺序记下各横列导纱针在针钩前的垫纱情况②/ :表示横列与横列之间的隔离符号， //:表示花纹循环的结束符号③0 、 1 、 2 、 3……一般特里科经编机和高速拉舍尔经编机上使用④0 、 2 、 4 、 6……一般在多梳拉舍尔经编机用（5）穿经图“|”——表示穿纱“·”——表示空穿数码法以数字0、1、2、3……(一般特里科经编机和高速拉舍尔经编机上使用)或0、2、4、6……(一般在多梳拉舍尔经编机用)顺序标注针间间隙见下图，数字顺序以梳栉横移机构在经编机上。

由下向上按顺序记下各横列导纱针在针钩前的垫纱情况。

图中的组织可表示为：GB1:5-6/5-4/4-3/3-2/2-1/1-0/1-2/2-3/3-4/4-5//GB2:1-0/1-2/2-3/3-4/4-5/5-6/5-4/4-3/3-2/2-1//其中 "/"表示横列与横列之间的隔离符号，"//" 表示花纹循环结束符号。

现在高速拉舍尔经编机和EL控制的梳栉横移的经编机都已采用特里科编号方法。

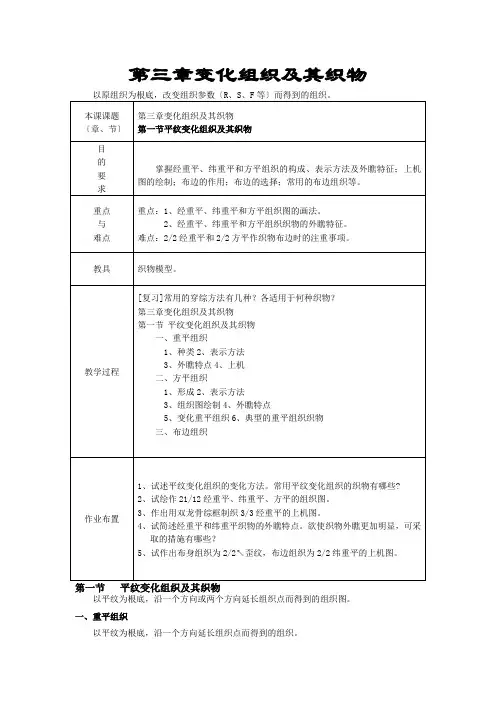

第三章变化组织及其织物

第三章变化组织及其织物

第三章变化组织及其织物第一节平纹变化组织及其织物以平纹为根底，沿一个方向或两个方向延长组织点而得到的组织图。

一、重平组织以平纹为根底，沿一个方向延长组织点而得到的组织。

1、种类：[画示意图]〔1〕经重平组织：以平纹为根底，沿经纱方向延长组织点。

〔2〕纬重平组织：以平纹为根底，沿纬纱方向延长组织点。

2、表示方法：〔1〕经重平：第一根经纱上的经组织点/第一根经纱上的纬组织点组织图绘制：在第一根经纱上按表达式作出，第二根经纱与第一根经纱运动规律相反。

Rj=2，Rw=分子+分母，F≦5[练习]作出3/3经重平组织。

〔2〕纬重平：第一根纬纱上的经组织点/第一根纬纱上的纬组织点组织图绘制：在第一根纬纱上按表达式作出，第二根纬纱与第一根纬纱运动规律相反。

Rw=2，Rj=分子+分母，F≦5[练习]作出3/3纬重平组织。

3、外瞧特点：[难点]〔1〕经重平：织物外表呈现横凸条〔可理解为较粗纬纱与较细经纱交错〕。

为使横凸条效果明显，可采纳较细经纱和较粗纬纱，较大经密和较小纬密。

〔2〕纬重平：织物外表呈现纵凸条〔可理解为较粗经纱与较细纬纱交错〕。

为使纵凸条效果明显，可采纳较粗经纱和较细纬纱，较小经密和较大纬密。

4、上机：〔1〕穿筘：关于纬重平，将同一纵凸条的经纱穿进同一筘齿，使筘痕产生在相邻两凸条间，以增加凸条外瞧。

〔2〕穿综：关于经重平，假设经密较大，可采纳飞穿法。

[练习]试画出用双龙骨制织2/2经重平织物的上机图。

5、变化重平组织：浮长线不等的重平组织。

作图方法与重平组织相同，外瞧呈现不同宽度的纵横凸条。

[练习]作出122/212变化经重平、纬重平的组织图。

6、典型的重平组织织物：〔1〕麻纱织物：1/2变化纬重平，1/3变化纬重平。

〔2〕毛巾织物的地组织：2/2经重平，2/1变化经重平。

〔3〕边组织：2/2经重平，2/2纬重平。

二、方平组织[重点、难点]1、形成：以平纹为根底，沿经、纬两个方向同时延长组织点。

2、表示方法：[每根纱线上的经组织点/每根纱线上的纬组织点]方平Rj=Rw=分子+分母≧43、组织图绘制：以3/3方平为例〔1〕在第一根经纱上按表达式作出；〔2〕在第一根纬纱上按表达式作出；〔3〕第一根纬纱上为经组织点的各根经纱运动规律同第一根经纱；〔4〕第一根纬纱上为纬组织点的各根经纱运动规律同第一根经纱相反。

第3章 变化组织

第3章 变化组织


（急斜纹、缓斜纹）、山形斜纹和破斜纹等。
24
加强斜纹
加强斜纹：是在斜纹组织中的单个组织点旁沿经或纬 向延长形成多个连续的组织点，使组织中没有单个组织点 的斜纹组织。
25
加强斜纹的表示方法
用分式符号与斜向表示。 如： 斜向
A、B分别为第一根经纱上的经、纬组织点个数。
26
加强斜纹的组织循环纱线数
RJ ＝Rw ≥ 4 ，Rj ＝RW ＝A＋B 如： Rj ＝RW ＝A＋B＝5
Rj＝10，RW＝2
13
纬重平组织外观效果
（1）纬重平组织织物的外观效果为纵条纹效果。 （2）若用两种不同颜色的纬线1：1投纬，则形成两 种不同色的纵条纹效果。
14
方平组织
方平组织：是以平纹组织为基础，沿经、纬两个方 向同时延长组织点而成的组织。
15
方平组织的表示方式
用分式符号表示： 方平，读作A上B下方平 方平 A1－An、 B1－Bn分别为第一根经（纬）纱上的经、纬
纬组织点个数。
11
纬重平组织循环纱线数
Rj ＝（A1+A2+A3+……+An）＋（B1+B2+B3+……+Bn） RW ＝2 如： 变化纬重平
Rj＝10，RW＝2
12
纬重平组织图
（1）确定Rj、RW，
（2）第一根纬线上按分式表达式的规律点上组织点， （3）第二根纬线上的组织点与第一根纬线相反。 如： 纬重平
绘作
纬重平组织的组织图。
22
练习
绘作 绘作 绘作 方平组织的组织图； 方平组织的组织图； 方平组织的组织图； ，纬纱交织规律为
绘作经纱交织规律为
的变化方平组织的组织图。

经编基础培训材料


可控经轴制动消极式送经机构
生产技术部
4
浙江万方江森纺织科技有限公司
内部学习资料
(2) 电子式送经机构 EBA：应用于花纹循环中纱线消耗量恒定的场合，送经速度恒定不可变。 EBC：高速送经功能，送经速度可根据设定工艺改变，适用于高速经编机、拉舍尔经编机。
四、横移机构
按花纹要求的规律控制装有导纱针的梳栉沿针床作横移运动。完成针前和针后垫纱。 在普通经编机上，改变梳栉移动的规律是形成新的花色组织的主要方
内部学习资料
第三章 经编组织
一、组织表示方法回顾
(1) 线圈结构图：把经编织物结构放大以后描绘下来，线圈结构图形象直观，但描绘相当费时。
(2) 垫纱运动图：在点纹纸上根据导纱针的垫纱运动，自下而上逐个横列做出垫纱轨迹。
点
上方—针前
（针头投影） 下方—针背
点列
四、花色组织
(1) 衬纬：在经编织物的圈干与延展线之间，周期地衬入一根或几根不成圈的纬纱组织。 未形成成圈线圈； 无针前横移，有针背横移； 不能穿在前梳。 (2) 缺垫：部分梳栉在一些横列处不参加编织的经编组织。 成圈横列处正常在针前和针背横移； 缺垫横列处无针前和针背横移； 可穿在前梳。
(1) 退圈阶段：针身先于针芯上升，且上升速度大于针芯，针芯头上升到旧线圈握持平面线高度前，必
须完全没入针槽。
(2) 在针身和针芯下降过程中，针身先下降，且速度大于针芯，为保证套圈可靠，要求针芯下降到针芯
槽端点到达沉降片片腹平面之前，针芯已闭合针口，防止旧线圈重新进入针钩内。
(3) 在四梳槽针经编机上，导纱梳栉的摆动一部分在针身停顿阶段进行，另一部分是与针身的运动同时
横向—线圈横列 纵向—线圈纵行

经编-第三章


四、重经（double loop stitch）
定义 每根经纱同时垫在 相邻的织针上并编织成圈。 特性 单梳栉1穿1空即可形成 织物； 有较多的开口线圈，性质 介于经、纬编织物之间， 脱散性小、弹性好。
开口重编链组织
闭口重编链组织 2 – 0 //
0 – 2 / 2 – 0 //
开口重经平
3 – 1 / 0 – 2 //
点-针头投影
上方-针钩前 下方-针背后
点列
横向-线圈横列 纵向-线圈纵
单针床垫纱运动图

需画出构成织物组织的每一把梳栉的垫纱运动图
如果有部分穿纱或穿色纱的梳栉，则需画出各梳栉 的对纱图，色纱用不同符号表示。
I——导纱针穿纱 •——导纱针空穿
双针床垫纱运动图
（三） 垫 纱 数 码
经编织物的编织，要通过横
一、经绒(cord stitch)
定义 延展线跨越两个针距 的经平组织。 特性 横向稳定性较经平好； 延伸性、弹性适中； 织物表面光滑、手感柔软； 延展线较经平长，适宜于 起绒。
又称: 三针经平组织
经绒 ：1-0/2-3//
经绒 ：1-0/2-3//
二、经斜（四针经平）
特点 横向稳定； 织物厚实。
/ 0－1 / 3－2 / 5－4 / /
四、双罗纹经平组织
定义：由两个罗纹经
平组织复合而成。编
织时前后针床上的织
针相对配置，纱线轮 流地在前后两针床的 三枚针上垫纱成圈。
第三章 结束
作业：

1、若梳栉横列机构在经编机的左边，试画出五 针经平组织、四针经缎组织的垫纱运动图，并写 出对应的垫纱数码。
第三章
经编针织物的基本组织
经编针织物结构的表示方法

13.3经编基本组织和变化组织

7
二、经平组织(Tricot stitch)
1.定义： 每根经纱在相邻的两枚针上轮流垫纱成圈。 2.分类： （1）闭口两针经平： 组织记录：1-2/1-0//
闭口两针经平
8
二、经平类组织
1.定义： 每根经纱在相邻的两枚针上轮流垫纱成圈。 2.分类： （1）开口两针经平： 组织记录：2-1/0-1//
22
三、变化经缎组织
1.隔针经缎： 2.特性：
针背延展线长，织物厚 度较经缎组织大 3.应用： 两梳空穿网眼组织
23
习题
1．经编基本组织主要有哪些？各自有什么特点？ 2.写出经编基本组织的垫纱数码并画出垫纱运动图。
24
一、经绒(cord stitch)
1.定义：每根经纱在间隔为一针的两枚针上垫纱成圈。 2.分类： （2）开口三针经平：
开口三针经平
18
一、经绒(cord stitch)
3.特性：
横向稳定性较经平好； 延伸性、弹性适中； 织物表面光滑、手感柔软； 延展线较经平长，适宜于起绒。
19
二、经斜（四针经平）
开口两针经平
9
二、经平类组织
3.特性：
》线圈左右歪斜； 》卷边性小； 》线圈纱线断裂，织物一分为二。
10
三、经缎组织（atlas stitch）
1.定义：每根经纱顺序地在三枚或三枚以上相邻的织针上 垫纱成圈。
闭口五针经缎
开口五针经缎
11
三、经缎组织（atlas stitch）
2.特性： 可产生隐形的横条外观； 用色纱按规律穿纱可形成锯齿 形外观； 有较强的反光效果。
12
四、重经组织（double loop stitch）
1.定义 每根经纱同时在相邻两针上垫纱并编织成圈。

第三章 变化组织


第三章 变化组织及其织物
3 1 作图：以 为基础组织，Kj=8 的山形斜纹。 2 2 Rj = 2Kj-2； Rw = 基础组织的组织循环纱线数
第三章 变化组织及其织物
2.纬山形斜纹
例： 以 织：
2 3 2 1
斜纹为基础 ；Kw=8 的纬山形斜纹组
第三章 变化组织及其织物
五、破斜纹
破斜纹 (Broken Twill or Cross Twill)
第三章 变化组织及其织物
一、平纹变化组织 （一）重平组织 （二）方平组织 二、斜纹变化组织 三、缎纹变化组织 （一）加强缎纹 （二）变则缎纹
（六）菱形斜纹
（七）芦席斜纹
（一）加强斜纹
（二）复合斜纹 （三）角度斜纹 （四）山形斜纹 （五）破斜纹
（三）重缎纹
（四）阴影缎纹
第三章 变化组织及其织物
第一节 平纹变化组织
第三章 变化组织及其织物
三、角度斜纹
角度斜纹 (Angular Twill)
• tgθ＝Pj×Sj /Pw×Sw θ为斜纹线与纬纱的夹角 • 构成：当Sj增大时——急斜纹 当Sw增大时——缓斜纹 • 绘图：急斜纹沿纵向画； 缓斜纹沿横向画。
第三章 变化组织及其织物
• 绘图 ：
5 4 2 1
↗，取Sj=2
• 构成：组织呈人字斜纹，但在人字左右斜 纹分界处，组织点没有连续关系，呈截然 分开。 • 为了使断界明显，一般在与断界左边对称 位置采用“底片翻转法”作图，而且选取 双面斜纹组织作为基础组织效果较好。
• 按山峰指向分为： • 经破斜纹 Rj＝2Kj Rw＝R基w • 纬破斜纹 Rj＝R基j Rw＝2Kw
第三章 变化组织及其织物
2/2纬重平组织外观模拟图

第三章 经编基本组织与变化组织

对称网眼织物中，相邻网眼间的纵行数与一 把梳栉的连续穿经数与空穿数的和相对应。
一般在连续穿经数与空穿数依次相等时，则 至少有一把梳栉的垫纱范围要大于连续穿经 数与空穿数的和 .
某些空穿织物中，有些线圈是双纱的，有些 线圈是单纱的，由此形成大小和倾斜程度不 同的线圈，其适当分布，将使得织物花纹效 应更加丰富。
A区——双1.定义 部分梳栉在一 些横列处不参加 编织的经编组织.
2.效应 褶裥、方格、 斜纹等
两把梳栉轮流缺垫
每个线圈只有一 根纱线构成，织物表 现出单梳结构特有的 线圈歪斜，由于每个 横列后均有缺垫纱段， 因此，比普通单梳织 物坚牢和稳定。
（一）褶裥类
效应： 1. 区域A及区域B为两梳同色纱的线圈重叠处，分别
形成黑色菱形块和白色菱形块； 2. 区域C1、C2则是由黑白两色纱共同构成的，往往
呈现混杂色效应。
例 2：
B： 1-0/1-2/2-3/3-4/4-5/5-6/6-7/7-8/8-9/（9-10/98）×5/8-7/7-6/6-5/5-4/4-3/3-2/2-1/（1-0/12）×5
特点：
后梳较长的延展线被 前梳的短延展线所束缚， 织物结构较经平绒织物 稳定，抗起毛起球性能 得到改善，但手感较硬。
5、经斜平组织 （sharkskin stitch）
特点：
经斜平织物厚实、 挺括，结构稳定，抗起 毛起球性能好，但手感 较差，常用于做印花织 物。
6、经斜编链组织 （queenscord stitch）
二、 空穿双梳经编织物
(part-set threading)
定义： 一把或两把梳栉的部分导纱针 不穿经纱
效应： 网孔、半网孔、凹凸等
（一）一把梳栉空穿的双梳经编织物 通常采用 后梳满穿，前梳部分穿经。

《织物组织与分析》第三章变化组织

《织物组织与分析》第三章变化组织织物的变化组织是指织物中结构和形态不同的组织区域，包括染色、印花、织物装饰、绣花等不同的处理方式。

变化组织可以通过不同的加工方法和工艺技术来实现，不同的变化组织方式会给织物带来不同的视觉效果和手感效果。

第三章介绍了常见的几种变化组织类型，包括染色、印花、织物装饰和绣花。

染色是指将织物通过染料的着色作用，使织物呈现出不同的颜色。

染色可以分为染整和后整两个阶段，染整是将原料进行染色，后整是将染好的织物进行后续处理，以提高染色效果和织物的稳定性。

印花是指将颜色带有花纹的印刷浆料通过印花技术印在织物上，以达到装饰织物的目的。

印花可以通过平板印花、凹版印花、凸版印花和丝网印花等不同的印花技术来实现。

织物装饰是指通过织物上的纹样设计、不同织物组缎和贴饰等方式，使织物具有更好的装饰效果。

织物装饰通过创新的设计和加工技术，可以使织物在视觉上更具吸引力，增强细节和质感。

绣花是指将刺绣线通过编织、缝合等手工技术，将不同颜色和形态的图案刺绣在织物上。

绣花是一种古老而具有传统文化意义的装饰技艺，通过绣花技术可以使织物更加精致、独特，具有更高的观赏价值。

在变化组织结构方面，第三章介绍了变化组织的结构特点和形式。

不同的变化组织会因为使用的不同材质、工艺技术和加工方法而呈现出不同的结构特点。

例如，染色和印花的变化组织会在织物表面形成不同的颜色和花纹，绣花的变化组织则会在织物上形成立体的、有质感的图案。

此外，变化组织还会对织物的性能产生一定的影响。

染色和印花的变化组织会改变织物的吸湿性、透气性和柔软性等性能，绣花的变化组织则会增加织物的厚重感和质感。

总之，《织物组织与分析》第三章从不同方面介绍了织物的变化组织，包括变化组织的类型、结构和性能等。

通过对变化组织的学习和研究，可以更好地了解织物的结构和性能，从而为织物的设计和应用提供有力的支持。

同时，通过不同的变化组织方式，可以为织物带来不同的视觉效果和手感效果，增加织物的装饰性和观赏性。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

特点：
前梳延展线长而平直，紧
密地排列在织物的工艺反面，
但织物的抗起毛起球性变差。
织物厚实，并具有良好的光泽。

应用：
多用于做起绒织物
4、经绒平组织（reverse locknit stitch）

特点：
后梳较长的延展线被
前梳的短延展线所束缚， 织物结构较经平绒织物
稳定，抗起毛起球性能
得到改绒平
长延展线处于织物反面，织物表 面平滑，手感柔软，适宜于起绒。 长延展线被短延展线束缚住，织 物尺寸稳定，不易变形，适宜于 做衬衫料。
（二）色纱满穿双梳组织结构特性
1.彩色纵条纹织物的形成方法
通常后梳穿一种颜色的经纱，利用 前梳栉局部穿入不同颜色、光泽、粗细、
品种的纱线，产生纵条。
二、 空穿双梳经编织物
(part-set threading) 定义： 一把或两把梳栉的部分导纱针
不穿经纱
效应： 网孔、半网孔、凹凸等
（一）一把梳栉空穿的双梳经编织物 通常采用 后梳满穿，前梳部分穿经。
效应：凹凸和孔眼效应
5、经斜平组织 （sharkskin stitch）

特点：
经斜平织物厚实、 挺括，结构稳定，抗起 毛起球性能好，但手感
较差，常用于做印花织
物。
6、经斜编链组织 （queenscord stitch）

特点： 纵横向稳定性极好，收
缩率约为1%~6%。随着 后梳延展线的增长，织物 克重增大，尺寸稳定性变 好。

当穿经顺序及垫纱运动完全相同时，若起始 横列的对纱情况发生改变，也会产生不同的 花纹效果。
例 3： B： 1-2/1-0/1-2/1-0/1-2/1-0/1-2/2-3/3-4/5-6/7-8/89/9-10/10-11/10-9/10-11/10-9/10-11/10-9/9-8/ 8-7/6-5/4-3/3-2/2-1/1-0// F： 10-9/10-11/10-9/10-11/10-9/10-11/10-9/9-8/87/6-5/4-3/3-2/2-1/1-0/1-2/1-0/1-2/1-0/1-2/2-3/ 3-4/5-6/7-8/8-9/9-10/10-11//
教学项目六：
经编花色组织
第一节：
基本经编花色组织与编织工艺

两把梳栉， F—前梳，B—后梳； 三把梳栉， F—前梳，M—中梳，B—后 梳；

多把梳栉，有机前向机后，梳栉编号依次为
GB1,GB2,GB3,…
一、 满穿双梳经编组织
两把梳栉均为满穿（full-set threading)
满穿双梳基本组织的表示方法
效应：
1. 两把梳栉做对称变化经 缎，线圈直立，织物 稳定； 2. 织物为粉红和白色的宽 曲折纵条中，配置着 细的黑色曲折纵条。
2.对称花纹织物
利用一定的穿经方式和垫纱运动规 律，可形成几何状花纹或对称几何状花 纹。
例1：两梳16列经缎组成对称几何花纹
GB1：1-0/1-2/2-3/3-4/4-5/5-6/6-7/7-8/8-9/8-7/7- 6/65/5-4/4-3/3-2/2-1// GB2：8-9/8-7/7-6/6-5/5-4/4-3/3-2/2-1/1-0/1-2/2-3/34/4-5/5-6/6-7/7-8//
凡两把梳栉织相同组织，且做对称垫纱 运动——双×× 两把梳栉织不同组织——经 × × 后前 较复杂的用数码或垫纱运动图表示

F:1-0/1-2// B:1-2/1-0//
双经平
F
B
B
F
经绒平
reverse locknit stitch
经平绒
locknit stitch
双梳织物的显露关系
由工艺反面看： 第一层：前梳延展线 第二层：后梳延展线 第三层：后梳圈干 第四层：前梳圈干

例 1：
GB1(F)：1-0/0-1// I I I I I I I I I I I GB2： 1-0/3-4// I I I I I I I I I I I
外观效应：后梳经斜，使织物紧密，以白色为底色。
前梳相间穿入色纱织编链，纵形成有色纵条。
织物纵横尺寸稳定性好，密实。
例2：
GB1：1-0/2-3/4-5/6-7/8-9/10-11/12-13/11-10/9-8/7-6/5-4/3-2// GB2：12-13/11-10/9-8/7-6/5-4/3-2/1-0/2-3/4-5/6-7/8-9/10-11// GB1：2黑、24粉红、2黑、12白、4黑、12白 GB2：满穿白色
2.经平绒（locknit stitch）

特点：
前梳较长的延展线覆盖于织物的工艺反面，使
得织物手感光滑、柔软，具有良好的延伸性和悬垂
性。前后梳栉反向垫纱 ，织物结构较为稳定 ，两把 梳栉同向垫纱时，则线圈产生歪斜。

应用：
常用做女性内衣、弹性织物、仿麂皮绒织物等。
3、经平斜组织 （satin stitch）
B
F
（一）素色满穿双梳经编织物结构及特性
1.双经平（two bar tricot stitch）
F:1-0/1-2// B:1-2/1-0//

特点：
对称交叉，相互平衡，构成完全直立
的线圈纵行。
1、两把梳栉的延展线在相邻两纵行之间
2. 当有线圈断裂时，该纵行将会至上而下 脱散，导致织物左右一分为二，因此该 组织通常不单独使用。
GB1： GB2：
+IIIIIIII+++++++ IIIIIIII++++++++ + : 白色 I : 黑色
效应： 1. 区域A及区域B为两梳同色纱的线圈重叠处，分别
形成黑色菱形块和白色菱形块；
2. 区域C1、C2则是由黑白两色纱共同构成的，往往 呈现混杂色效应。
例 2：
B： 1-0/1-2/2-3/3-4/4-5/5-6/6-7/7-8/8-9/（9-10/98）×5/8-7/7-6/6-5/5-4/4-3/3-2/2-1/（1-0/12）×5 F: 9-10/9-8/8-7/7-6/6-5/5-4/4-3/3-2/2-1/（1-0/12）×5/2-3/3-4/4-5/5-6/6-7/7-8/8-9/（9-10/98）×5// BB： I I I I I I I I + + + + + + + + FF： I I I I I I I I + + + + + + + +
