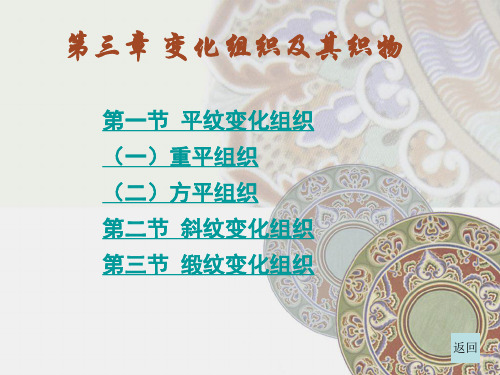

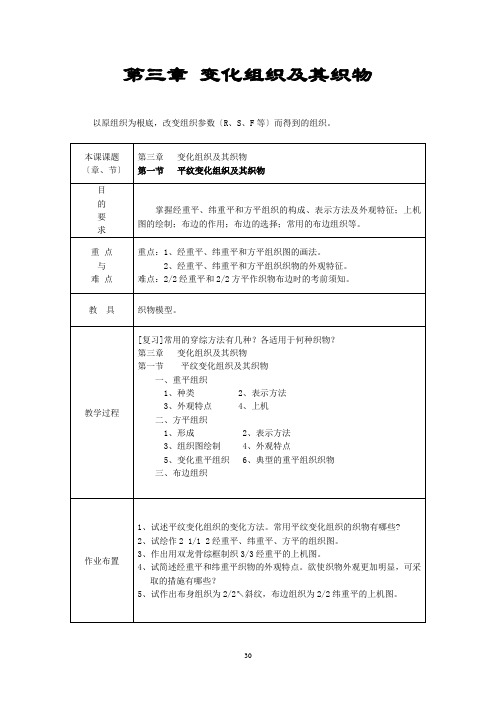

第三章变化组织及其织物以原组织为根底，改变组织参数〔R、S、F等〕而得到的组织。
第一节平纹变化组织及其织物以平纹为根底，沿一个方向或两个方向延长组织点而得到的组织图。
一、重平组织以平纹为根底，沿一个方向延长组织点而得到的组织。
1、种类：[画示意图]〔1〕经重平组织：以平纹为根底，沿经纱方向延长组织点。
〔2〕纬重平组织：以平纹为根底，沿纬纱方向延长组织点。
2、表示方法：〔1〕经重平：第一根经纱上的经组织点/第一根经纱上的纬组织点组织图绘制：在第一根经纱上按表达式作出，第二根经纱与第一根经纱运动规律相反。
Rj=2， Rw=分子+分母， F≦5[练习]作出3/3经重平组织。
〔2〕纬重平：第一根纬纱上的经组织点/第一根纬纱上的纬组织点组织图绘制：在第一根纬纱上按表达式作出，第二根纬纱与第一根纬纱运动规律相反。
Rw =2， Rj =分子+分母， F≦5[练习]作出3/3纬重平组织。
3、外观特点：[难点]〔1〕经重平：织物外表呈现横凸条〔可理解为较粗纬纱与较细经纱交织〕。
为使横凸条效果明显，可采用较细经纱和较粗纬纱，较大经密和较小纬密。
〔2〕纬重平：织物外表呈现纵凸条〔可理解为较粗经纱与较细纬纱交织〕。
为使纵凸条效果明显，可采用较粗经纱和较细纬纱，较小经密和较大纬密。
4、上机：〔1〕穿筘：对于纬重平，将同一纵凸条的经纱穿入同一筘齿，使筘痕产生在相邻两凸条间，以增加凸条外观。
〔2〕穿综：对于经重平，假设经密较大，可采用飞穿法。
[练习]试画出用双龙骨制织2/2经重平织物的上机图。
5、变化重平组织：浮长线不等的重平组织。
作图方法与重平组织相同，外观呈现不同宽度的纵横凸条。
[练习]作出1 2 2/2 1 2变化经重平、纬重平的组织图。
6、典型的重平组织织物：〔1〕麻纱织物：1/2变化纬重平，1/3变化纬重平。
〔2〕毛巾织物的地组织：2/2经重平，2/1变化经重平。
〔3〕边组织：2/2经重平，2/2纬重平。
二、方平组织[重点、难点]1、形成：以平纹为根底，沿经、纬两个方向同时延长组织点。
《织物组织与结构》教学大纲1、课程代码：011004202、课程中文名称：织物组织与结构3、课程英文名称：fabric weaves and structures4、课程适用层次：本科5、总学时：52学时6、理论学时：44学时7、实验学时：8学时8、学分：3学分9、教学目的与要求本课程是纺织工程专业及相关方向的专业基础课程。
通过本课程的学习，使学生能全面掌握织物组织结构方面的知识，了解织物外观与织物有关性能的关系，具有一定的识别、分析织物样品的能力，同时具有设计与制织机织物织物小样的能力。
10、课程简介本课程主要介绍了机织物上机图、各类织物组织与结构的特征及其在常见织物中的应用，同时对织物分析的方法及内容作了简单的介绍。
11、教学大纲第一章织物的基本知识及上机图本章有两个要点，即织物的基本知识和上机图。
第一节织物的基本知识主要介绍织物及织物结构的概念、织物的分类、织物的量度及织物的发展动向。
第二节上机图本节内容主要有上机图及其相关概念。
包括组织图、穿综图、穿筘图、纹板图等。
第二章织物基本组织及织物本章主要介绍三原组织及其织物方面的知识。
包括三原组织的定义、作图方法、上机要点、组织应用等。
同时还介绍平均浮长的概念。
最后介绍织物分析的方法及步骤。
第一节平纹组织及其织物第二节斜纹组织及其织物第三节缎纹组织及其织物第四节平均浮长第五节织物分析第三章变化组织及其织物主要介绍平纹、斜纹及缎纹组织的变化组织的定义、特点、组织作图法和上机要点；组织的应用范围即对应织物品种。
另外介绍简单组织织物小样的设计与试织的方法及其要点。
第一节平纹变化组织包括经重平、纬重平和方平组织及其织物。
第二节斜纹变化组织包括加强斜纹、复合斜纹、角度斜纹、曲线斜纹、山形斜纹、破斜纹、菱形斜纹、锯齿形斜纹、芦席斜纹。
第三节缎纹变化组织包括加强缎纹斜纹、变则缎纹和重缎纹。
第四节简单组织织物小样的设计与试织第四章联合组织及其织物本节主要介绍几类具有一定外观特征的联合组织的特征、作图方法、上机要点及其应用。
