楼宇综合布线系统与传统布线的对比

For personal use only in study and research; not for commercial use《综合布线技术》课后习题答案汇总第一章一、填空题1、综合布线系统一般逻辑性的分为（工作区子系统）（水平子系统）（管理区子系统）（垂直干线子系统）（设备间子系统）（建筑群子系统）6个子系统，他们相对独立，形成具有各自模块化功能的子系统，组成一个有机的整体布线系统。

2、工作区子系统是指（用户终端设备）到（水平子系统的信息插座之间）的范围。

3、水平子系统也称做水平干线子系统，其设计范围是从工作区的（信息插座）到（楼层配线架）。

4、管理区子系统由（配线设备，输入/输出设备）组成。

5、（设备间）是安放通信设备的场所，也是线路管理维护的集中点。

6、综合布线系统的特点主要有（实用）、（灵活）、（可靠）、（开放）、（独立）、（模块化）、（易扩展）、（先进）、（经济）。

7、一般来说，综合布线系统适合与建筑物跨距不超过（300m）、面积不小于（100000m2）的布线系统。

8、智能建筑的四大特征是（建筑物自动化）、（通信自动化）、（办公自动化）、（布线综合化）。

9、智能建筑由（综合布线中心）、（综合布线系统）、（建筑物自动化系统）、（通信自动化系统）、（办公自动化系统）五大部分组成。

10、对于建筑物的综合布线系统，一般根据用户的需要和复杂程度，可分为3种不同的布线系统等级，它们是（基本型）、（增强型）、（综合型）。

二、选择题（可多选）1、综合布线系统的拓扑结构一般为（B）A、总线型B、星型C、树型D、环型2、综合布线系统可以支持的用户业务有（A、B、C、D、E）A、传输模拟与数字的语音B、传输数据C、传输传真、图形、图象资料D、传输电视会议与安全监视系统的信息E、传输建筑物安全报警与空调控制系统的信息3、在综合布线系统中，一般在每层楼都应设计一个管理间和配线间，下列设备属于管理间的有（B、C）A、信息插座B、配线架C、交换机D、打线器4、垂直干线子系统的设计范围包括（A、C、D）A、管理间与设备间之间的电缆B、信息插座与管理间配线架之间的连接电缆C、设备间与网络引入口之间的连接电缆D、主设备间与计算机主机房之间的连接电缆5、基本型综合布线系统是一种经济有效的布线方案，适用于综合布线系统中配置低的场合，主要以（B）作为传输介质。

综合布线课后习题大题答案（为了考试自己打的比较全）名词解释1—9智能建筑：是以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、搞笑、便捷、节能、环保、健康的建筑环境布线系统：以一套单一的配线系统，综合通信网络、信息网络及控制网络，可以使相互的信号实现互联互通工作区：一个独立的需要设置终端设备的区域管理：对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标识和记录AWG:美国线规。

这个参数主要提供了电缆导线横截面直径、单位长度导线的重量以及单位长度导线的直流电阻等方面的数据裸光纤：纤芯，包层线管：指圆形的缆线支撑保护材料，用于构建缆线的敷设通道线槽：指方形的缆线支撑保护材料桥架：是承载各种缆线敷设的载体，能提供不同走向的布线通道，弱电系统的各种缆线分布放在桥架内弱电间：一连串上下对齐的小房间，每层楼都有一间。

电缆孔：一各很短的管道，通常用一根或数根外径63－102mm的钢性金属管制成。

在浇注混凝土地板时，将他们嵌入其中，金属管高出地面25－50mm，也可以直接在地板中预留一个大小合适的孔洞。

电缆竖井：指在每层楼楼板上开出的一些方孔，使电缆可以穿过它，从一个楼层伸到另一个楼层。

技术交底：施工中采用的新技术、新设备、新材料的性能和操作使用方法，预埋部件注意事项和施工中的安全注意事项等。

光缆成端：将光缆中的光纤分色按顺序终结成活接头（即ST头、FC头或SC头等），并安装于相应的光配线架的光耦合器内，以便使用光纤时用作端接。

光纤拼接：将两段光纤永久性地连接起来。

有两种光纤拼接技术：熔接和机械拼接。

光纤熔接：是用光纤熔接机进行高压放电使待接续光纤端头熔融，合成一段完整的光纤。

验证测试：又叫随工测试。

在施工过程中频繁使用，通常是由施工人员使用简单仪器，对刚完成的连接的连通性进行测试，主要检查安装工艺是否符合要求，连接是否正确。

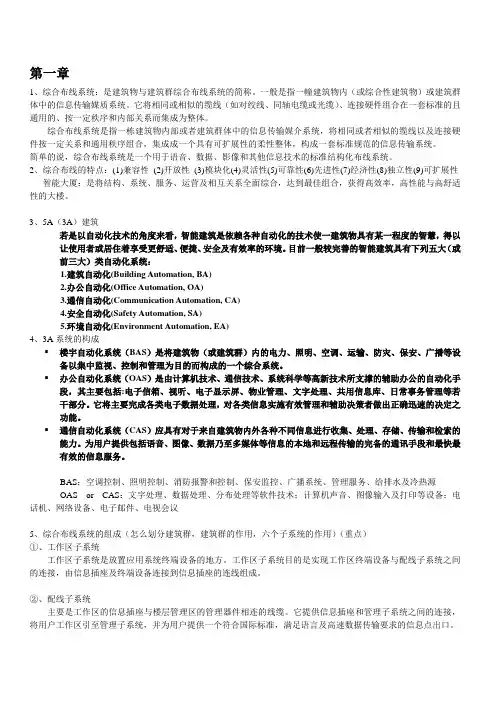

第一章1、综合布线系统：是建筑物与建筑群综合布线系统的简称。

一般是指一幢建筑物内（或综合性建筑物）或建筑群体中的信息传输媒质系统。

它将相同或相似的缆线（如对绞线、同轴电缆或光缆）、连接硬件组合在一套标准的且通用的、按一定秩序和内部关系而集成为整体。

综合布线系统是指一栋建筑物内部或者建筑群体中的信息传输媒介系统，将相同或者相似的缆线以及连接硬件按一定关系和通用秩序组合，集成成一个具有可扩展性的柔性整体，构成一套标准规范的信息传输系统。

简单的说，综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。

2、综合布线的特点：(1)兼容性(2)开放性(3)模块化(4)灵活性(5)可靠性(6)先进性(7)经济性(8)独立性(9)可扩展性智能大厦：是将结构、系统、服务、运营及相互关系全面综合，达到最佳组合，获得高效率，高性能与高舒适性的大楼。

3、5A（3A）建筑若是以自动化技术的角度来看，智能建筑是依赖各种自动化的技术使一建筑物具有某一程度的智慧，得以让使用者或居住着享受更舒适、便捷、安全及有效率的环境。

目前一般较完善的智能建筑具有下列五大（或前三大）类自动化系统：1.建筑自动化(Building Automation, BA)2.办公自动化(Office Automation, OA)3.通信自动化(Communication Automation, CA)4.安全自动化(Safety Automation, SA)5.环境自动化(Environment Automation, EA)4、3A系统的构成▪楼宇自动化系统（BAS）是将建筑物（或建筑群）内的电力、照明、空调、运输、防灾、保安、广播等设备以集中监视、控制和管理为目的而构成的一个综合系统。

▪办公自动化系统（OAS）是由计算机技术、通信技术、系统科学等高新技术所支撑的辅助办公的自动化手段，其主要包括:电子信箱、视听、电子显示屏、物业管理、文字处理、共用信息库、日常事务管理等若干部分。

复习思考题模块一1.智能建筑的起源和主要特征是什么?智能建筑起源于美国康涅狄格州哈特福德，当时被誉称为“都市大厦”，是1984年1月由美国联合科技集团兴建的。

智能建筑的主要特征是向人们提供具有高效、安全、舒适和便利的幽雅环境。

对于建筑管理者来说，智能建筑应有一套管理、控制、运行、维护的通信设施。

而对建筑使用者来说，应有一个有利于提高工作效率、激发人们创造性的环境。

2.智能建筑的主要功能和特点是什么?智能建筑的主要功能（1）具有信息处理功能，且信息范围遍布于世界上的每个城市、地区或国家。

（2）能对建筑物内照明、电力、空调、给排水、交通设备进行综合自动化控制。

（3）实现现场自动化控制和远程监控管理。

既现场设备的分散控制，集中管理。

（4）对建筑物内的火灾实施自动报警和消防联动控制。

（5）大楼内具有视频监控、防盗报警、出入口管理等安防措施。

智能建筑的主要特点（1）集智能化、集成化、协调化于一体。

（2）系统稳定性高，扩展能力强，维护方便。

（3）提高建筑物的安全性、舒适性和高效便捷性。

（4）具备网络集成和上位机远程监控。

（5）降低设备维护费用和人工管理费用。

（6）具有节能减排、低碳环保等特点。

3.世界各国对智能建筑是怎么定义的?世界上各国根据自身地理环境和人文特点对智能建筑都有着自己的定义，但总体来说以美国、日本、新加坡最具代表性。

中国对智能建筑的定义基本接近美国的概念。

美国对智能建筑的要求注重于功能性。

其定义为智能建筑要针对建筑物的四个基本要素进行优化组合，具有高功能，投资合理，提供舒适和高效的建筑环境。

日本对智能建筑的要求更侧重于网络的功能性和通信的便捷性。

其定义为智能建筑应是具有高功能特性的大厦，在建筑物中要能方便有效地利用信息和通信设备，对大楼内的建筑设备能采用计算机监控，使其具有高度的综合管理功能。

新加坡对智能建筑的要求注重于舒适性和网络环境。

其定义为智能建筑应具有先进的自动控制，系统对温度、湿度和灯光要能进行很好的调节，具有安全和舒适的环境、强大的计算机网络和对外通信能力。

现代智能建筑中的综合布线系统分析摘要：综合布线系统最初进入中国市场时候是以五类产品的形式出现，当时应用于10m和100m的网络。

后来随着超五类和六类产品的出现，综合布线系统也开始涉及越来越多的高传输速率的应用。

2005年，更高传输速率的万兆铜缆布线得到众多用户的瞩目，最新的研究发现宽带视频也町以通过六类系统传输而且能得到非常好的图像品质，布线产品与楼宇自动化系统(bas)的应用得到了越加紧密的结合。

关键词：智能建筑；综合布线；管理；经济分析中图分类号： tu198 文献标识码： a 文章编号：1 综合布线的概念综合布线系统(pds，premises distributjonsystem)又称结构化布线系统(scs，structuredcabling system)，它采用高质量的标准线缆及相关接插件，在建筑物内组成标准、灵活、开放的传输系统。

它既可以传输数据、语音、图像及其它控制信号，又可以与建筑物外部的信息通信网络互连。

因而成为一种能够适应信息网络时代的建筑物“信息高速公路”。

它是智能建筑的必备基础设施之一。

综合布线采用模块化的结构。

按每个模块的作用，可把它划分成六个部分。

如（图一）,这六个部分可以概括为“一间、二区、三个子系统”。

即设备间、工作区、管理区、水平子系统、干线子系统、建筑群子系统。

这六个部分中的每一部分都相互独立，可以单独设计、单独施工。

更改其中一个子系统时。

均不会影响其他子系统。

下面简要介绍这六个部分的功能。

图1 综合布线系统结构图1．1设备间设备间是在每一幢大楼的适当地点放置综合布线线缆和相关连接硬件及其应用系统设备的场所。

为便于设备搬运、节省投资，设备间最好位于每一幢大楼的第二层或第三层。

在设备间内，可把公共系统用的各种设备互连起来。

如电信部门的中继线和公共系统设备(如pbx)。

设备间还包括建筑物的人口区的设备或电气保护装置及其连接到符合要求的建筑物接地点。

它相当于电话系统中的站内配线设备及电缆、导线连接部分。

综合布线系统简介综合布线的发展过程综合布线的发展与建筑物自动化系统密切相关。

传统布线如电话、计算机局域网都是各自独立的。

各系统分别由不同的厂商设计和安装，传统布线采用不同的线缆和不同的终端插座。

而且，连接这些不同布线的插头、插座及配线架均无法互相兼容。

办公布局及环境改变的情况是经常发生的，需要调整办公设备或随着新技术的发展，需要更换设备时，就必须更换布线。

这样因增加新电缆而留下不用的旧电缆，天长日久，导致了建筑物内一堆堆杂乱的线缆，造成很大的隐患。

维护不便，改造也十分困难。

随着全球社会信息化与经济国际化的深入发展，人们对信息共享的需求日趋迫切，就需要一个适合信息时代的布线方案。

美国电话电报（AT＆T）公司的贝尔（Bell）实验室的专家们经过多年的研究，在办公楼和工厂试验成功的基础上，于20世纪80年代末期率先推出SYSTIMATMPDS(建筑与建筑群综合布线系统)，现时已推出结构化布线系统SCS。

经中华人民共和国国家标准GB/T50311-2000命名为综合布线GCS（Generic Cabling System）。

综合布线是一种预布线，能够适应较长一段时间的需求。

综合布线系统简介综合布线系统应是开放式星形拓扑结构，应能支持电话、数据、图文、图像等多媒体业务需要。

综合布线系统可划分成六个部分，其中三个子系统：配线（水平）子系统、干线（垂直）子系统和建筑群子系统；外加三个部分：工作区、设备间和管理。

1．工作区一个独立的需要设置终端设备的区域宜划分为一个工作区。

工作区应由配线（水平）布线系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成，如图14-3所示。

在系统设计时，全系统所选的缆线、连接硬件、跳线、连线等必须与选定的类别相一致。

如采用屏蔽措施时，则全系统必须都按屏蔽设计。

综合布线的特点综合布线的特点综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法相比的。

其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。

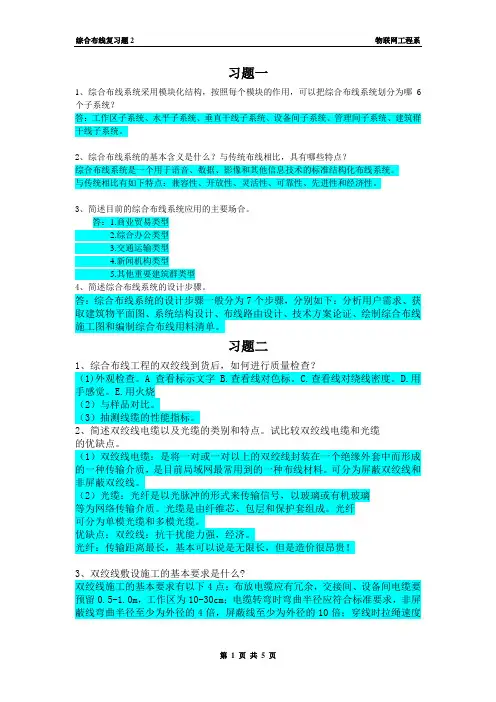

习题一1、综合布线系统采用模块化结构，按照每个模块的作用，可以把综合布线系统划分为哪6个子系统？答：工作区子系统、水平子系统、垂直干线子系统、设备间子系统、管理间子系统、建筑群干线子系统。

2、综合布线系统的基本含义是什么？与传统布线相比，具有哪些特点？综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。

与传统相比有如下特点：兼容性、开放性、灵活性、可靠性、先进性和经济性。

3、简述目前的综合布线系统应用的主要场合。

答：1.商业贸易类型2.综合办公类型3.交通运输类型4.新闻机构类型5.其他重要建筑群类型4、简述综合布线系统的设计步骤。

答：综合布线系统的设计步骤一般分为7个步骤，分别如下：分析用户需求、获取建筑物平面图、系统结构设计、布线路由设计、技术方案论证、绘制综合布线施工图和编制综合布线用料清单。

习题二1、综合布线工程的双绞线到货后，如何进行质量检查？（1)外观检查。

A 查看标示文字 B.查看线对色标。

C.查看线对绕线密度。

D.用手感觉。

E.用火烧（2）与样品对比。

（3）抽测线缆的性能指标。

2、简述双绞线电缆以及光缆的类别和特点。

试比较双绞线电缆和光缆的优缺点。

（1）双绞线电缆：是将一对或一对以上的双绞线封装在一个绝缘外套中而形成的一种传输介质，是目前局域网最常用到的一种布线材料。

可分为屏蔽双绞线和非屏蔽双绞线。

（2）光缆：光纤是以光脉冲的形式来传输信号，以玻璃或有机玻璃等为网络传输介质。

光缆是由纤维芯、包层和保护套组成。

光纤可分为单模光缆和多模光缆。

优缺点：双绞线：抗干扰能力强，经济。

光纤：传输距离最长，基本可以说是无限长，但是造价很昂贵！3、双绞线敷设施工的基本要求是什么?双绞线施工的基本要求有以下4点：布放电缆应有冗余，交接间、设备间电缆要预留0.5-1.0m，工作区为10-30cm；电缆转弯时弯曲半径应符合标准要求，非屏蔽线弯曲半径至少为外径的4倍，屏蔽线至少为外径的10倍；穿线时拉绳速度和拉力不得过快过大，必须按照国家相关标准执行；做好放线记录，从第一次放线开始做好放线记录，使得线缆得到充分利用。

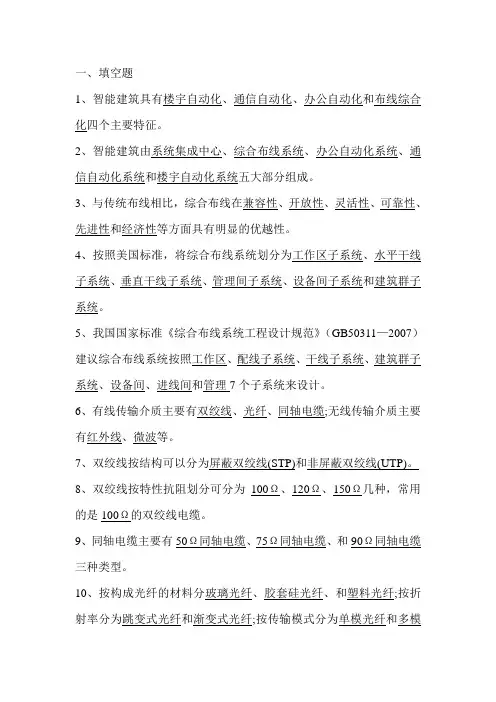

一、填空题1、智能建筑具有楼宇自动化、通信自动化、办公自动化和布线综合化四个主要特征。

2、智能建筑由系统集成中心、综合布线系统、办公自动化系统、通信自动化系统和楼宇自动化系统五大部分组成。

3、与传统布线相比，综合布线在兼容性、开放性、灵活性、可靠性、先进性和经济性等方面具有明显的优越性。

4、按照美国标准，将综合布线系统划分为工作区子系统、水平干线子系统、垂直干线子系统、管理间子系统、设备间子系统和建筑群子系统。

5、我国国家标准《综合布线系统工程设计规范》（GB50311—2007）建议综合布线系统按照工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间和管理7个子系统来设计。

6、有线传输介质主要有双绞线、光纤、同轴电缆;无线传输介质主要有红外线、微波等。

7、双绞线按结构可以分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。

8、双绞线按特性抗阻划分可分为100Ω、120Ω、150Ω几种，常用的是100Ω的双绞线电缆。

9、同轴电缆主要有50Ω同轴电缆、75Ω同轴电缆、和90Ω同轴电缆三种类型。

10、按构成光纤的材料分玻璃光纤、胶套硅光纤、和塑料光纤;按折射率分为跳变式光纤和渐变式光纤;按传输模式分为单模光纤和多模光纤。

1、光缆的结构可以分为中心管式、层绞式和骨架式三种。

2、在综合布线系统中，主要按照光缆的使用环境和敷设方式进行分类。

3、信息插座面板有英式美式和欧式，国内普遍采用的是英式面板。

4、电缆配线架一般分为110型配线架系统和模块式快速配线架系统两种。

5、光缆连接器按传输媒介的不同可分为单模式光纤连接器和多模式光纤连接器。

6、桥架按本身的形状和组成结构可分为梯设式、托盘式和槽式。

7、线管材料有钢管、塑料和混凝土等。

8、线槽分为金属和PVC。

9、用于制作双绞线连接器的工具是RJ-45连接器。

10、用户信息调查分析的结果是综合布线系统设计的基础数据。

1、建设部规定智能化小区示范工程按其智能化程度分为三种类型普及型、先进性和领先性。

综合布线系统具有哪些优势1.灵活性：综合布线系统采用统一的接口和标准化的布线规范，使得各种设备之间能够互相连接和交换数据。

不同类型的设备可以通过同一套布线系统进行连接，简化了设备购置和更换过程。

2.扩展性：综合布线系统可以根据需要扩展和调整布线网络。

当有新的设备需要添加到网络中时，只需要添加相应的端口和连接线即可，非常方便灵活。

而传统的布线方式则需要重新布线，工作量较大。

3.经济性：综合布线系统可以减少设备购置和维护成本。

由于采用统一的布线规范，不同品牌和型号的设备可以共享同一套布线系统，避免了重复购买和维护设备的成本。

4.可维护性：综合布线系统能够提供高可靠性和易于维护的网络环境。

标准化的布线规范和连接标准使得布线系统具有较高的可靠性，减少了网络中断和故障的可能性。

同时，综合布线系统的结构清晰，维修和更换设备也变得更加简单。

5.管理性：综合布线系统可以提供更加简单和有效的网络管理。

通过统一的布线系统，管理员可以更加方便地监控和管理网络设备。

同时，综合布线系统还可以支持各种网络管理工具和技术，提供更加全面和高效的网络管理。

6.适应性：综合布线系统具有很强的适应性，能够满足不同应用场景的需求。

无论是办公室、学校还是医院、工厂等不同场所，综合布线系统都能够提供适当的布线方案，并支持不同类型的设备连接。

7.未来可扩展性：综合布线系统具有较大的带宽和传输能力，可以满足未来对网络速度和容量的需求。

随着科技的发展和设备的升级，网络对带宽和速度的需求将会越来越高，综合布线系统能够提供可扩展性，满足未来的需求。

总结来说，综合布线系统具有灵活性、扩展性、经济性、可维护性、管理性、适应性和未来可扩展性等优势。

它不仅能够满足当前网络需求，还能够为未来的需求提供可靠的基础设施。

因此，综合布线系统在各行各业中得到了广泛应用，并且越来越受到重视。

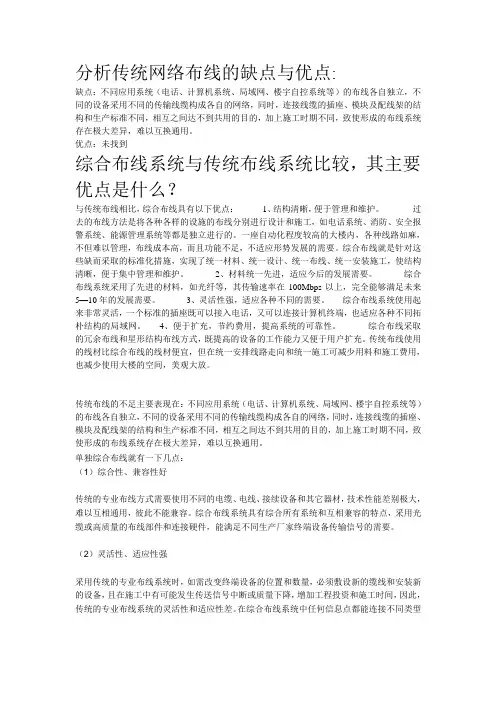

分析传统网络布线的缺点与优点:缺点：不同应用系统（电话、计算机系统、局域网、楼宇自控系统等）的布线各自独立，不同的设备采用不同的传输线缆构成各自的网络，同时，连接线缆的插座、模块及配线架的结构和生产标准不同，相互之间达不到共用的目的，加上施工时期不同，致使形成的布线系统存在极大差异，难以互换通用。

优点：未找到综合布线系统与传统布线系统比较，其主要优点是什么？与传统布线相比，综合布线具有以下优点： 1、结构清晰，便于管理和维护。

过去的布线方法是将各种各样的设施的布线分别进行设计和施工，如电话系统、消防、安全报警系统、能源管理系统等都是独立进行的。

一座自动化程度较高的大楼内，各种线路如麻，不但难以管理，布线成本高，而且功能不足，不适应形势发展的需要。

综合布线就是针对这些缺而采取的标准化措施，实现了统一材料、统一设计、统一布线、统一安装施工，使结构清晰，便于集中管理和维护。

2、材料统一先进，适应今后的发展需要。

综合布线系统采用了先进的材料，如光纤等，其传输速率在100Mbps以上，完全能够满足未来5—10年的发展需要。

3、灵活性强，适应各种不同的需要。

综合布线系统使用起来非常灵活，一个标准的插座既可以接入电话，又可以连接计算机终端，也适应各种不同拓朴结构的局域网。

4、便于扩充，节约费用，提高系统的可靠性。

综合布线采取的冗余布线和星形结构布线方式，既提高的设备的工作能力又便于用户扩充。

传统布线使用的线材比综合布线的线材便宜，但在统一安排线路走向和统一施工可减少用料和施工费用，也减少使用大楼的空间，美观大放。

传统布线的不足主要表现在：不同应用系统（电话、计算机系统、局域网、楼宇自控系统等）的布线各自独立，不同的设备采用不同的传输线缆构成各自的网络，同时，连接线缆的插座、模块及配线架的结构和生产标准不同，相互之间达不到共用的目的，加上施工时期不同，致使形成的布线系统存在极大差异，难以互换通用。

综合布线一.填空题每空1分,共40分1.智能建筑的四大主要特征是：建筑物自动化,通信自动化,办公自动化,和布线自动化;2.与传统布线相比,综合布线的主要特点表现为：兼容性,开发性,灵活性,可靠性,先进性与经济性;3.干线子系统是由设备间和楼层配线间之间的连接线缆组成,其布线距离最大为500m;4.当数据通信在点对点间进行时,按照信息的传送方向可分为：单工通信方式,半双工通信方式和全双工通信方式;5.设备间常用的供配电方式有直接供电,不间断电源供电和直接和UPS相结合供电;6.干线子系统从CD到FD的最大距离为2000M,从BD到FD的最大距离是500M;7.按照T568B标线缆颜色排列顺序为橙白橙、绿白、兰、兰白、绿、棕白、综.8.光纤传输系统是以光纤为传输介质,以光波为载体;9.电气保护主要指电压保护和电流保护;10.光纤的选择原则主要有两条传输距离和容量.11.双绞线电缆预防电磁干扰的方法有屏蔽法和抵消法两种;12.GB/T50312-2000或TSB-67中定义了两种测试模式是基本链路和通道链路.13.综合布线系统的测试,从工程的角度来说可以分为两类：传输链路验证测试和传输通道认证测试;14.综合布线设计等级是：,和;15.建筑物干线子系统是指从的连线,其布线最大距离不超过;16.弱电间可作为干线子系统的最佳路由,具体方法有：和.17.3类100双绞电缆及连接硬件能支持16MHZ以下的应用,4类100双绞电缆及连接硬件能支持20MHZ以下的应用,5类100双绞电缆及连接硬件能支持100MHZ以下的应用;18.管内穿大对数电缆时,直线管道的管径利用率应为弯管道的管径利用率应为.19.管理交接方案可分为和.20.建筑群干线子系统的布线方法可分为,.21按照T568A标线缆颜色排列顺序为,、、、、、、.22.单模光缆一般用于距离传输的光纤传输系统,多模光缆一般用于距离传输的光纤传输系统.23.布线中常用的拓扑结构有,,,和24.每根金属管的弯头不应超过个,直角弯头不应超过个;管子无弯曲时,长度可达m;管子有1个弯曲时,直线长度可达m管子有2个弯曲时,直线长度可达m管子有3个弯曲时,直线长度可达m25.双绞线电缆预防电磁干扰的方法有法和法两种;26.线缆链路长度,布线连接允许极限长度是通道链路方式m,基本链路方式m;6.系统集成中心的三A系统是指：建筑物自动化,办公自动化,和通信自动化;7.一间、二区、三个子系统是指：设备间、工作区、管理区水平子系统、干线子系统与建筑群干线子系统;8.水平子系统是由楼层配线架到工作区的信息插座的连接线缆组成,其链路线缆的最大长度为90m,水平布线宜采用星型拓扑结构;9.根据干线子系统的设计规范,干线布线走向应选择线缆最短、最安全和最经济的路由;建筑物两大类型的通道分别是封闭型和开放型,干线线缆应选择封闭型通道敷设线缆;5.工作区是指一个独立的需要设置终端的区域;6.建筑群干线子系统的布线方法可分为架空布线法,直埋布线法和管道布线法;7.光纤传输系统由发射机、光纤和接收机组成;8.电气保护主要指电压保护和电流保护;9.非屏蔽四对双绞电缆的弯曲半径至少为电缆半径的4倍;10.TSB－67标准定义的五类线缆现场认证测试参数为：接线图、长度、衰减近端串扰、衰减串扰比、回波损耗等;11.在一定长度的线缆中,衰减随着信号频率的增加而增加,其单位是分贝;12.双绞线电缆预防电磁干扰的方法有屏蔽法和抵消法两种;13.大开间附加水平布线设计方案有多口信息插座和转接点两种;1.智能建筑的四大主要特征是：建筑物自动化,通信自动化,办公自动化,和布线综合化;2.综合布线中光纤子系统使用的拓扑结构有星型、总线型、树型、环型;3.根据干线子系统的设计规范,干线布线走向应选择线缆最短、最安全和最经济的路由;建筑物两大类型的通道分别是封闭型和开放型,干线线缆应选择封闭型通道敷设线缆;4.综合布线系统的测试,从工程的角度来说可以分为两类：验证和认证;5.设备间常用的供配电方式有直接供电,不间断电源供电和直接和UPS相结合供电;6．干线子系统从CD到FD的最大距离为2000M,从BD到FD的最大距离是500M;光纤的连接方法主要有永久性连接又叫热熔,应急连接又叫冷熔,活动连接又叫插头和插座.6.光纤传输系统是以光纤为传输介质,以光波为载体;光纤的选择原则主要有两条传输距离和容量.楼层配线间最理想的位置是位于楼层平面的中心,这样更容易保证所有的水平线缆不超过规定的最大长度90m;如果楼层平面面积较大,水平线缆的长度超出最大限值90m,就应设置两个或更多个配线间,相应的干线子系统采用双通道或多通道;选择题1.楼层配线架常用表示.A.CDB.FDC.BDD.TD2.常用标准机柜尺寸是.A.18英寸B.19英寸C.20英寸D.21英寸3.在一个综合布线系统中使用的接线标准可以是.A.一种B.两种C.多种D.任意组合4.按T568B接线标准传输数据信号的引脚是.A.12,45B.45,78C.12,36D.12,785.综合布线采取”总体规划,分布实施,尽量到位”的原则.A.垂直布线B.水平布线C.建筑群布线D.综合布线1.非屏蔽双绞线的符号表示为.A.STBB.FTPC.STPD.UTP2.水平子系统一般采用拓扑结构.A.环型B.总线型C.树状型D.星型3.在高层建筑物内,设备间宜设置在.A.最高层B.地下室C.二,三层D.中间层4.非屏蔽4对双绞线电缆弯曲半径应至少为电缆外经的.A.4B.6C.8D.105.电缆线槽截面利用率不应超过.A.30%B.50%C.60%D.70%1．综合布线系统与应用系统相对.A.有关B.无关C.一致D.密切2.不属于综合布线系统特点的是.A.开放性B.灵活性C.单一性D.经济性3.双绞线一般以箱为单位订购,每箱双绞线长度为米.A.285B.1000C.600D.3054.五类双绞线缆能支持以下的信息传输.A.20MHZ B.50MHZC.80MHZD.100MHZ5.光纤的选择原则主要有两条.A.传输距离和容量B.传输速度和容量C.传输频率和容量D.传输距离和速度简答题及论述题1.简述设计一个合理的综合布线系统的一般步骤;答：设计一个合理的综合布线系统需要七个步骤：a)分析用户需求b)获取建筑物平面图c)系统结构设计d)布线路由设计e)可行性论证f)绘制综合布线施工图g编制综合布线用料清单2.什么是综合布线答：综合布线是一个模块化的,灵活性极高的建筑物内或建筑群之间的信息传输通道,是信息的高速公路;3.在电缆传输通道施工中的技术准备有哪些答：1熟悉会审图纸,了解设计内容与意图,明确过程材料及施工要求;2熟悉和工程有关得验收规范、技术规范、质量检验标准等;3编制施工方案,依据图纸并根据现场情况、技术力量及装备等综合作出合理得施工方案; 4编制工程预算;1．美国智能建筑学会关于智能建筑的定义美国智能化建筑学会对智能建筑的定义：智能建筑是将结构、服务、管理、进行优化组合,获得高效率、高功能与高舒适性的大楼,从而为人们提供一个高效和具有经济效益的工作环境;2．简述星型拓扑结构的组成及优缺点;维护管理容易,重新配置灵活,故障检测方便;安装工作量大,可靠性依赖于中心节点3．解释近端串扰;当信号在一对线缆中传输时,会在相邻线对中产生感应信号,这种现象叫串扰音;在信号发送端测量串扰称近端串扰;3.简述水平子系统的设计步骤;答：1.确定路由,根据建筑物结构按图确定水平子系统路由方案;2.确定信息插座的数量和类型;3.确定线缆的类型和长度;4.叙述非屏蔽双绞线平衡传输原理;答：在平衡传输的非屏蔽通道中,所接收的外部干扰在传输中同时载在一对线缆的两根导体上,形成大小相等,相位相反的两个电压,到接收端相互抵消来达到消除电磁干扰的目的;一对双绞线的绞距与所能抵消的外部电磁干扰成正比;非屏蔽双绞线电缆就是利用这一原理并结合虑波与对称技术经由精心设计与制造而成的;5.什么是回波损耗答：回波损耗是衡量线缆阻抗一致性的参数,阻抗的不连续/不匹配会引起回波反射;即一种因部分传送信号的能量被反射回来而形成的干扰;名词解释1.验证测试:指在施工过程中,由施工人员边施工边测试,以保证每一个连接的正确性;2.衰减是:信号在链路中传输损失的度量,衰减与线缆的长度和信号频率有关;3.建筑群子系统由连接两个或两个以上建筑物之间的连接线缆组成;;4.开放型通道是指：从建筑物的最底层到楼顶的一个开放空间,中间没有任何楼板隔开,如：天井、通风道、电梯通道等;5.封闭型通道弱电间是指：每层楼都有的上下对齐的小房间;弱电间可作为干线子系统的最佳路由;6.综合布线系统有三个布线子系统是：,建筑群子系统;建筑物子系统;水平子系统;计算题1.已知某一办公楼有6层,每层20个房间;根据用户需求分析得知,每个房间需要安装1个电话语音点,1个计算机网络信息点,1个有线电视信息点;请你计算出该办公楼综合布线工程应定购的信息点插座的种类和数量是多少需定购的信息模块的种类和数量是多少解答：根据题目要求得知每个房间需要接入电话语音、计算机网络、有线电视三类设备,因此必须配置相应三类信息接口;为了方便管理,电话语音和计算机网络信息接口模块可以安装在同一信息插座内,该插座应选用双口面板;有线电视插座单独安装;1办公楼的房间数共计为120个,因此必须配备124个双口信息插座已包含4个富余量,以安装电话语音和计算机网络接口模块,有线电视插座数量应为124个已包含4个富余量;2办公楼共计有120个电话语音点,120个计算机网络接入点,120个有线电视接入点,因此要订购124个电话模块、124个RJ45模块已包含了4个富余量;有线电视接口模块已内置于有线电视插座内,不需要另行订购;2.已知某建筑物需要实施综合布线工程,根据用户需求分析得知,其中第六层有60个计算机网络信息点,各信息点要求接入速率为100Mbps,另有50个电话语音点,而且第六层楼层管理间到楼内设备间的距离为60米,请确定该建筑物第六层的干线电缆类型及线对数;解答：160个计算机网络信息点要求该楼层应配置三台24口交换机,交换机之间可通过堆叠或级联方式连接,最后交换机群可通过一条4对超5类非屏蔽双绞线连接到建筑物的设备间;因此计算机网络的干线线缆配备一条4对超5类非屏蔽双绞线电缆;250个电话语音点,按每个语音点配1个线对的原则,主干电缆应为50对;根据语音信号传输的要求,主干线缆可以配备一根3类50对非屏蔽大对数电缆;3.以AMP公司5类双绞线为例,规格是305m/箱线缆;某工程共600个信息点,布点较均匀,最远的70.5米,最近的4.5米,计算以下个数据:1水平线缆平均长度m.2水平线缆数量箱.解：1计算平均电缆长度＝N+F/2+670.5+4.5/2+6=43.52水平线缆数量箱.则：305/43.5=7.01每箱平均出7根600/7=86需要86箱4.某宿学生舍楼有七层,每层12个房间,要求每个房间安装2个计算机网络接口,以实现100M接入校园网络;每层楼中间的楼梯间设置一个配线间,各房间信息插座均连接至楼层管理间内;现场测量每个楼层最远的信息点到配线间的距离为70米,最近距离为10米;请确定该幢楼应选用的水平布线线缆的类型并估算出整幢楼所需的水平布线线缆用量;实施布线工程应订购多少箱电缆解答：由题目可知每层楼的布线结构相同,因此只需计算出一层楼的水平布线线缆数量即可以计算机整栋楼的用线量;1要实现100Mbps传输率,楼内的布线应采用超五类4对非屏蔽双绞线;2楼层信息点数N=12×2=24一个楼层用线量C=0.5570+10+6×24=1200米3整栋楼的用线量S=7×1200=84004订购电缆箱数M=INT8400/305=28箱5.某建筑物的某一个楼层有计算机网络信息点100个,语音点有50个,请计算出楼层配线间所需要使用IBDN的BIX安装架的型号及数量,以及BIX条的个数;提示：IBDNBIX的规格有：50对、250对、300对;常用的BIX条是1A4,可连接25对线;解答：根据题目得知总信息点为150个;1总的水平线缆总线对数=150×4=600对2配线间需要的BIX安装架应为2个300对的BIX安装架3BIX安装架所需的1A4的BIX条数量=600/25=24条6.已知某幢建筑物的计算机网络信息点数为200个且全部汇接到设备间,那么在设备间中应安装何种规格的IBDN模块化数据配线架数量多少提示：IBDN常用的模块化数据配线架规格有24口、48口两种;解答：根据题目得知汇接到设备间的总信息点为200个,因此设备间的模块化数据配线架应提供不少于200个RJ45接口;如果选用24口的模块化数据配线架,则设备间需要的配线架个数应为9个200/24=8.3,向上取整应为9个6.已知某建筑物其中一楼层采用光纤到桌面的布线方案,该楼层共有40个光纤点,每个光纤信息点均布设一根室内2芯多模光纤至建筑物的设备间,请问设备间的机柜内应选用何种规格的IBDN光纤配线架数量多少需要订购多少个光纤耦合器提示：IBDN光纤配线架的规格为12口、24口、48口;解答：根据题目得知共有40个光纤信息点,由于每个光纤信息点需要连接一根光纤,因此设备间配备的光纤配线架应提供不少于80个接口,考虑网络以后的扩展,可以选用3个24口的光纤配线架和1个12口的光纤配线架;光纤配线架配备的耦合器数量与需要连接的光纤芯数相等,即为80个;某校园网分三个片区,各片区机房需布设一根24芯的单模光纤至网络中心机房,以构成校园网的光纤骨干网络;网管中心机房应配备何种规格的光纤配线架数量多少光纤耦合器多少个订购多少光纤跳线解答：1根据题目得知各片区的三根光纤合在一起总共有72根纤芯,因此网管中心的光纤配线架应提供不少于72个接口;2由以上接口数可知网管中心应配备24口的光纤配线架3个;3光纤配线架配备的耦合器数量与需要连接的光纤芯数相等,即为72个;4光纤跳线用于连接光纤配线架耦合器与交换机光纤接口,因此光纤跳线数量与耦合器数量相等,即为72根;。

思考与练习1一、填空题1、从设计的角度，综合布线系统一般分为工作区、设备间、电信间、配线子系统、干线子系统、建筑群子系统、管理7个部分。

2、工作区由配线子系统的信息插座模块延伸到终端设备处的连接缆线和适配器组成。

3、配线子系统是指由信息插座、配线电缆或光缆、楼层配线设备和设备缆线和跳线等组成的系统。

4、干线子系统缆线的两端分别端接于设备间和电信间的配线架上。

5、建筑群子系统是建筑物之间的布线部分。

6、设备间是在每栋建筑物的适当地点进行网络管理和信息交换的场地。

7、进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地8、管理是对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标志和记录。

二、选择题（答案可能不止一个）1、综合布线系统的接口位于每个布线子系统的端部，用以连接有关设备，其连接方式包括（A、D）。

A．互连B．串连C．并联D．交接2、综合布线系统中直接与用户终端设备相连的部分是（A）。

A．工作区B．配线子系统C．干线子系统D．管理3、综合布线系统中用于连接两幢建筑物的子系统是（D）。

A．配线子系统B．干线子系统C．进线子系统D．建筑群子系统4、综合布线系统中用于连接楼层配线设备和建筑物配线设备的子系统是（C）。

A．工作区B．配线子系统C．干线子系统D．建筑群子系统5、综合布线系统中用于连接信息插座与楼层配线设备的子系统是（B）。

A．工作区B．配线子系统C．干线子系统D．管理三、判断题1、布线标准不仅对消费者重要，而且对生产厂商和布线施工人员也十分重要。

（√）2、干线子系统只能用光缆作为传输介质。

（×）3、配线子系统可以用光缆作为传输介质。

（√）4、结构化布线有别于综合布线，仅包括语音和计算机的布线。

（√）四、名词解释1、布线系统：布线系统(CS)是指由能够支持信息电子设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。

与传统布线相比，集成布线具有许多优点，无法与传统布线相比。

其特点主要体现在其兼容性，开放性，灵活性，可靠性，先进性和经济性。

它还为人们在设计，构造和维护方面带来了很多便利。

兼容性：集成布线的主要特点是兼容性。

所谓的兼容性意味着它完全独立，与应用系统无关，可以应用于各种应用系统。

过去，当在建筑物或建筑群中布线语音或数据线时，经常使用由不同制造商生产的电缆，接线插座和连接器。

例如，用户交换机通常使用双绞线，计算机系统通常使用粗同轴电缆或细同轴电缆。

这些不同的设备使用不同的布线材料，连接这些不同电线的插头，插座和端子条也是不同的，彼此不兼容。

一旦您需要更改终端或电话的位置，您必须铺设新电缆并安装新电缆和连接器。

集成接线集成了语音，数据和监控设备的信号线统一规划和设计，并使用相同的传输介质，信息插座，交叉连接设备，适配器等将这些不同的信号集成到一组标准布线中。

可以看出，这种布线比传统布线简化得多，可以节省大量的材料，时间和空间。

在使用时，用户不需要定义某个工作区的信息插座的具体应用，只将某个终端设备（如个人计算机，电话，视频设备等）插入信息插座，然后在管理之间的切换设备上房间和设备。

通过相应的接线操作，终端设备连接到相应的系统。

开放性：对于传统的接线方式，只要用户选择某个设备，匹配接线方式和传输媒体被选中。

如果更换其他设备，将更换原始线路。

对于已经完成的建筑，这种变化非常困难，需要大量投资。

由于其开放式架构和符合许多国际标准，集成布线几乎对所有人开放知名厂商，如电脑设备和开关设备。

它还支持所有通信协议，例如ISDN，100BASE-T，1000BASE-T，10GBASE-T等。

灵活性：传统的布线方法是封闭的，其架构是固定的。

移植设备或添加设备非常困难，甚至不可能。

集成接线采用标准传输电缆和相关连接硬件，采用模块化设计。

因此所有渠道都是通用的。

每个通道都支持终端，以太网工作站和令牌环工作站。

无需更改所有设备安装和更改的接线。

.综合布线系统是伴有着智能化大厦而崛起的 ,作为智能大厦中枢神经 ,综合布线系统是近 20 年来发展起来的多学科交叉型的新型研究领域。

随着计算机技术、通信技术、控制技术与建造技术的发展,综合布线系统在理论和技术方面也不断得到提高。

目前,由于理论、技术、厂商、产品甚至国别等多方面的不同,综合布线系统在命名、定义、组成等多方面都有所不同。

我国《智能建造设计标准》〔GB/T 50314-2000 中把综合布线系统定义为：综合布线系统是建造物或者建造群部之间的传输网络。

它能使建造物或者建造群的部设备、数据通信设备、信息交换设备、建造物物业管理设备及建造物自动化管理设备等系统之间彼此相连 ,也能使建造物部的通信网络设备与建造物外部的通信网络设备相互连接。

上述的定义通常被称为是建造物与建造群综合布线系统。

按照《建造与建造群综合布线系统工程设计规》〔GB/T 50314-2000 的定义,它包括建造物到外部网络或者局路线上的连接点与工作区的语音或者数据终端之间所有电缆及相关的布线部件。

这里要注意区分一下综合布线和综合布线系统这两个基本概念：综合布线只作为一个概念而存在,综合布线系统则是一种解决方案或者是一种布线产品。

两者既密不可分,又有所区别。

与传统的相比较,综合布线系统有着许多优越性,是传统布线所无法相比的。

其特点主要表现在它具有兼容性、开放性、灵便性、模块化、扩展性、和经济性。

而且在设计、施工和维护方面也给人们带来了许多方便。

综合布线系统与传统布线系统的性能价格比,1、交换机交换机也被称为交换式集线器 ,它的外观类似于多端口的集线器 ,每一个端口连接一台计算机,负责在通信网络中进行信息交换。

交换机与集线器存在着许多不同的特性。

首先,集线器工作在 OSI 第 1 层〔物理层 ,而交换机工作在 OSI 的第2 层〔数据链路层。

其次在工作方式上,集线器采用广播方式发送信号,很容易产生网络风暴,对规模较大的网络的性能有很大的影响。

网络综合布线与传统布线技术比较分析与应用作者：刘斌来源：《中国教育技术装备》2013年第11期网络综合布线是一种基于楼宇内或楼宇间，为计算机、通信设施和监控系统架设的物理信息通道。

本文从网络综合布线的历史、概念、技术层面进行阐述，力求为本专业人士提供一套完整的网络综合布线参照模型。

1 综合布线系统产生的背景现代社会是信息的社会，信息正逐渐进入我们的生活、工作、工业、商业、军事等各个领域。

综合布线得益于网络技术、通信技术、信息技术的飞速发展，电子商务、电子政务、办公自动化、网上商城、电子图书馆变成现实。

这是一种包含着多种先进技术可提供各种服务项目的高技术的公共服务系统，同时也是一种需要专业人员安装、管理、维护的专业系统。

2 传统布线系统的不足传统的布线系统存在以下缺陷：通信、计算机网络、办公自动化系统、楼宇自动化控制系统等各子系统的布线各自独立，各应用网络由不同的设备和线缆组成。

同时，连接线缆的插座、模块及配线架的元器件的生产标准不同，相互之间不能共用。

再加上施工时期的不同，致使各系统存在较大差异，相互之间难以通用，当信息网络需要重新规划，终端设备需要移动、更换或增加时，要重新铺设线缆，安装终端接插件。

因此，传统的布线工作非常耗时、耗资，效率很低，并需中断办公，不利于网络信息系统的综合利用和管理，以及系统的更改和升级。

3 综合布线系统的基本概念综合布线系统（SYSTIMAXPDS）通常采用高质量的标准材料，其传输介质一般为非屏蔽双绞线或光纤，它采用模块化的压接组合方式，各信息子系统统一进行规划，布线系统完善而开放。

综合布线系统把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。

综合布线系统为智能大厦中的信息设备提供了多厂家产品兼容方案，扩展与更新更为便捷。

综合布线系统为综合业务数字网（ISDN）的发展提供了物理基础。

综合布线系统结构的变化
随着科技和通信技术的不断发展，综合布线系统结构也在不断变化和演进。

以下是一些常见的综合布线系统结构的变化：
1. 传统布线结构：传统布线结构包括主干线和分支线，主要用于传输声音、视频和数据信号。

这种结构在以太网初期被广泛采用，但由于其限制了数据的传输速度和距离，逐渐被其他更高效的结构取代。

2. 层次化布线结构：层次化布线结构是一种将主干线和分支线划分为多个层次的结构。

每个层次都有特定的功能，比如主干线用于连接楼层，分支线用于连接各个部门或房间。

这种结构能够提供更高的灵活性和可扩展性。

3. 树状布线结构：树状布线结构是一种将主干线分支连接到多个分支线的结构。

这种结构类似于树的形状，能够满足大规模布线需求，并提供更高的可靠性和容错性。

4. 点到点布线结构：点到点布线结构是一种将每个设备直接连接到中央设备的结构。

这种结构简单直接，适用于小规模网络布线，但在大规模网络中不太实用。

5. 高速光纤布线结构：随着高速光纤技术的发展，光纤成为综合布线系统中的主要传输介质。

高速光纤布线结构能够提供更高的数据传输速度和距离，适用于大规模高速网络。

6. 无线布线结构：无线布线结构是一种使用无线技术代替传统
有线布线的结构。

无线布线结构适用于移动设备和临时场所，能够提供更大的灵活性和便利性。

总的来说，综合布线系统结构的变化主要体现在布线方式、传输介质和网络规模等方面，旨在提供更高效、灵活和可靠的网络连接。

综合布线较传统布线的优点在科技飞速发展的今天，综合布线越来越普及。

同传统的布线相比较，综合布线系统有着许多优越性，是传统布线所无法相比的。

其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。

而且在设计、施工和维护方面也给人们带来了许多方便。

（1）兼容性：综合布线系统的首要特点是它的兼容性。

所谓兼容性是指它自身是完全独立的，与应用系统相对无关，可以适用于多种应用系统。

过去，为一幢大楼或一个建筑群内的语音或数据线路布线时，往往是采用不同厂家生产的电缆、配线插座以及接头等。

例如用户交换机通常采用双绞线，计算机系统通常采用粗同轴电缆或细同轴电缆。

这些不同的设备使用不同的配线材料，而连接这些不同配线的插头、插座及端子板也各不相同，彼此互不相容。

一旦需要改变终端设备或设备位置时，就必须敷设新的缆线，以及安装新的插座和插头。

综合布线系统可将语音、数据与监控设备等信号经过统一的规划和设计，采用相同的传输媒体、信息插座、交连设备、适配器等，把这些不同信号综合到一套标准的布线中进行传送。

由此可见，这种布线比传统布线大为简化，可节约大量的物资、时间和空间。

在使用时，用户可不用定义某个工作区的信息插座的具体应用，只把某种终端设备（如个人计算机、电话、视频设备等）插入这个信息插座，然后在交接间和设备间的配线设备上做相应的接线操作，这个终端设备就被接入到各自的系统中了。

（2）开放性：对于传统的布线方式，只要用户选定了某种设备，也就选定了与之相适应的布线方式和传输媒体。

如果更换另一设备，那么原来的布线就要全部更换。

对于一个已经完工的建筑物，这种变化是十分困难的，要增加很多投资。

综合布线系统由于采用开放式体系结构，符合各种国际上现行的标准，因此它几乎对所有着名厂商的产品都是开放的，如计算机设备、交换机设备等；并对相应的通信协议也是支持的，如ISO/IEC8802-3,ISO/IEC8802-5等。

（3）灵活性：传统的布线方式是封闭的，其体系结构是固定的，若要迁移或增加设备，则相当困难而麻烦，甚至是不可能的。
