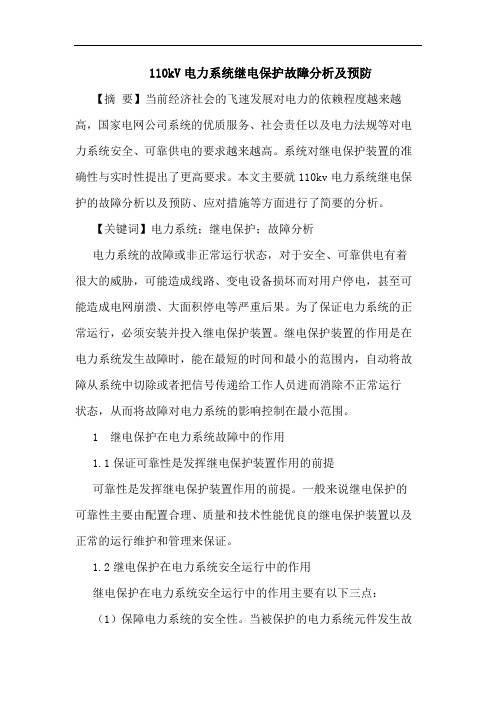

110kV电力系统继电保护故障分析及预防【摘要】当前经济社会的飞速发展对电力的依赖程度越来越高，国家电网公司系统的优质服务、社会责任以及电力法规等对电力系统安全、可靠供电的要求越来越高。

系统对继电保护装置的准确性与实时性提出了更高要求。

本文主要就110kv电力系统继电保护的故障分析以及预防、应对措施等方面进行了简要的分析。

【关键词】电力系统；继电保护；故障分析电力系统的故障或非正常运行状态，对于安全、可靠供电有着很大的威胁，可能造成线路、变电设备损坏而对用户停电，甚至可能造成电网崩溃、大面积停电等严重后果。

为了保证电力系统的正常运行，必须安装并投入继电保护装置。

继电保护装置的作用是在电力系统发生故障时，能在最短的时间和最小的范围内，自动将故障从系统中切除或者把信号传递给工作人员进而消除不正常运行状态，从而将故障对电力系统的影响控制在最小范围。

1 继电保护在电力系统故障中的作用1.1保证可靠性是发挥继电保护装置作用的前提可靠性是发挥继电保护装置作用的前提。

一般来说继电保护的可靠性主要由配置合理、质量和技术性能优良的继电保护装置以及正常的运行维护和管理来保证。

1.2继电保护在电力系统安全运行中的作用继电保护在电力系统安全运行中的作用主要有以下三点：（1）保障电力系统的安全性。

当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求（如保持电力系统的暂态稳定性等）。

（2）对电力系统的不正常工作进行提示。

反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同（例如有无经常值班人员）发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

电力电容器常见故障分析及预防措施摘要：在人们的生活与工作中，功率电容器是一种不可或缺的器件，不但是电网中最常见的器件之一，而且被大量地用于各类电气设备。

文章简要地介绍了电力电容器，并对其电容元件击穿、熔丝熔断、外部放电和内部短路等4种故障原理进行了对比，并对其中常见的鼓泡、渗漏油、爆炸、过电压等4种故障进行了详细的说明，并给出了针对这些问题的解决和预防措施，希望能够为电力电容器的发展和完善提供一个较为全面的思路和方向。

关键词：电力电容器；电容器故障；故障分析；预防引言在我们的日常生产和生活中，电力电容器是最常见的一种基础设施，它的主要结构是两块金属电极板块及夹在电极之间的绝缘材料，电极板的尺寸、几何形状等对它的特性有影响。

电容有很多种连接方式，一般以应用为基础，其中以并联电容和串联电容最为典型。

在工业、农业、商业、交通和日常居住场合中，电力电容器都具有非常重要的应用价值。

它对工业、农业及服务业等各类生产生活内容的发展，发挥着无可取代的作用。

在使用电容器的时候，因为操作不当、设计原理有缺陷、使用环境较为恶劣等多种原因，导致了电容器鼓泡、爆炸等故障，这些都给整个电力系统带来了极大的损失，严重地影响到了电网的效率和日常各个工业的正常生产。

本文介绍了几种常用的电气电容失效方法，并给出了相应的防治方法。

1电力电容器简介1.1电力电容器的发展80年代至21世纪，我国的电力电容已从薄膜式的纸张电容发展为全膜式的电容，其失效率表现为先高后低的变化。

其失效率高的主要原因有二：（1）其抗热性能差，易产生起泡和变形。

(2)在使用了全薄膜媒质之后，功率电容的辐射区域并未同时增大，使得功率电容的辐射区域不会增大，反而会减小。

1.2电力电容器的结构就功率电容器而言，按其连接形式，可分为多个主电路串接与多个主电路并联两种。

多正本串联是指用串联的方法将多个电容元件连接起来，多正本并联是以并联的方法将多个正本连接起来。

串、并联型功率电容，其主要零件大体上是相同的。

电力电容器常见故障的分析及预防处理摘要：电力电容器是电力系统中无功补偿极其重要的电器设备，由于电容器使用寿命短，内部结构加工精度较高，损坏后不便修复。

因此，需要对电力电容器常见故障进行分析，及时了解和掌握电容器的运行情况，及时发现电容器缺陷并采取有效措施，保障电容器的安全运行。

关键词：电容器故障分析预防处理前言：本文主要通过分析电力电容器的常见故障提出了预防处理的方法，希望对检修维护人员有所帮助。

电力电容器常见故障的分析和处理电力电容器是实现无功潮流优化分配来提高电网安全运行，提高功率因数、调整电网电压、降低线路损耗以充分发挥发电、供电和用电设备的利用率，提高供电质量。

电容器由于安装简单，运行维护方便以及有功损耗小（一般约占无功容量的0.3%～0.5%）等优点，所以，在电力系统中，尤其是在工业企业的供电网络中，得到十分广泛的应用。

但是，由于电容器使用寿命短，内部结构加工精度较高，不便解体修复，且故障出现比较频繁。

为了降低电容器的故障率和延长其使用寿命，有必要对电容器的各类故障进行分析，并采取有效措施，预防电容器的损坏。

一、电容器的常见故障分析㈠渗、漏油电容器渗漏油是一种常见的异常现象，其原因是多方面的，主要是：1、由于搬运方法不当，或提拿瓷套管致使其法兰焊接处产生裂缝；2、接线时，因拧螺丝用力过大造成瓷套焊接处损伤；3、产品制造过程中存在的一些缺陷，均可能造成电容器出现渗、漏油现象；4、电容器投入运行后，由于温度变化剧烈，内部压力增加则会使渗、漏油现象更加严重；5、由于运行维护不当，电容器长期运行缺乏维修导致外壳漆层剥落，铁皮锈蚀，也是造成运行中电容器渗、漏油的一个原因。
