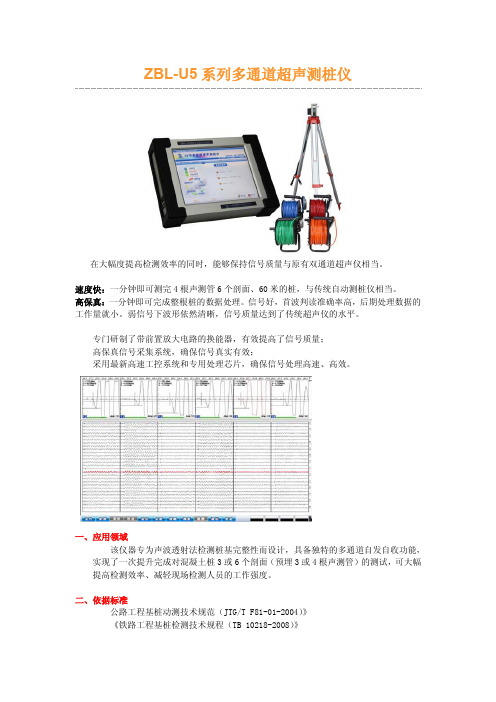

ZBL-U5系列多通道超声测桩仪
ZBL-U5系列多通道超声测桩仪在大幅度提高检测效率的同时，能够保持信号质量与原有双通道超声仪相当。
速度快：一分钟即可测完4根声测管6个剖面、60米的桩，与传统自动测桩仪相当。
高保真：一分钟即可完成整根桩的数据处理。
信号好，首波判读准确率高，后期处理数据的工作量就小。
弱信号下波形依然清晰，信号质量达到了传统超声仪的水平。
专门研制了带前置放大电路的换能器，有效提高了信号质量；高保真信号采集系统，确保信号真实有效；采用最新高速工控系统和专用处理芯片，确保信号处理高速、高效。
一、应用领域该仪器专为声波透射法检测桩基完整性而设计，具备独特的多通道自发自收功能，实现了一次提升完成对混凝土桩3或6个剖面（预埋3或4根声测管）的测试，可大幅提高检测效率、减轻现场检测人员的工作强度。
二、依据标准公路工程基桩动测技术规范（JTG/T F81-01-2004）》《铁路工程基桩检测技术规程（TB 10218-2008）》《建筑基桩检测技术规范（JGJ 106-2003）》《深圳市建筑基桩检测规程》（SJG09-2007）《超声法检测混凝土缺陷技术规程（CECS21：2000）》广东省标准《建筑地基基础检测规范》（DBJ15-60-2008）三、性能特点一次提升即完成3或6个剖面的测试,提升速度大于60米/分钟（每米5个测点）；可随时对任意通道的增益、延迟进行调整，确保数据判读准确、可靠；可同屏显示6个测试剖面测试信息，整桩完整性一目了然；首创的专家向导联机帮助系统可实时指导操作，做到无师自通；4个通道传感器电缆分四种颜色，现场操作高效、便捷；测试过程中可随时调整测点间距，针对重点部位“加密”测试；可随时切换查看柱状图、波列图、深度曲线，并记录用户使用习惯；平测、复测、加密测试多种功能相结合，准确锁定桩身缺陷；内置大容量固态硬盘、大容量锂离子电池保证野外测试无后顾之忧；U盘传输数据，快捷方便；配备专业数据分析处理软件，可快速生成、打印检测报告；工业级高清、高亮LED液晶真彩显示器，亮度可调；铝合金机壳强度高、重量轻；大容量锂聚合物电池，具备低电量提示功能；采用高强度仪器箱，防水、防潮、防尘。
DJUS-05 超声波仪的操作规程
DJUS-05 超声波仪的操作规程1.概述.超声法检测混凝土缺陷，是采用带波形显示的低频超声波检测仪和频率为20-250kHz的声波换能器，测量混凝土的声速、波幅和主频等声学参数，并根据这些参数及其相对变化分析判断混凝缺陷的方法。
软件系统的数据处理部分根据《超声发检测混凝土缺陷技术规程》（CECS21：2000）第6部分“不密实区和空洞检测”编制。
2现场测试技术①准备工作布置测区，清理待测构件的两个对称表面，布置好各测区的每对测点，并量取距离。
要与附近的钢筋轴线平行。
检测部位（测点）不平或粉刷层是时要进行打磨清除处理。
接收信号的波幅值，对混凝土缺陷反映最敏感。
因此，测试时换能器必须具备良好的偶合状态。
进行缺陷检测时，要力求混凝土处于自然干燥状态。
②. 开机用仪器专配的连接电缆分别将发射换能器和接收换能器与主机的“发射”接口“接收1”接口相连。
打开主机电源，进入测试主界面，按超声法检测混凝土缺陷按钮，显示设置采集参数窗口，根据现场测试条件设置参数。
备注：采样间隔与采样点数的乘积为信号采集记录的时间。
因此采样间隔与采样点数的设置应能保证仪器记录下有效波形。
窗口中各项参数的显示值为进行超声法检测混凝土缺陷时的一般设置，实际工作中应根据现场测试条件适当调整。
按测缺参数按钮，在测缺参数窗口中，选择测线个数、点数等工程信息和测试顺序。
（3）采集界面说明参数设置完毕，按快采或采集按钮，仪器开始发射超声波，接收换能器接收信号并在窗口中显示，同时显示所测得的声参量数值。
采集主界面主要分为2个显示区：波形判读区（或波形显示区）和测试结果显示区。
（波形判读区和波形显示区界面可在工具菜单中的显示选择中更换）波形判读区显示当前道的波形和对该道波行首波的判读情况。
首波控制线：波幅在两条首波控制线之间的波形将自动认定为噪音信号。
在进行首波自动判读时，首播的幅度要超出首波控制线。
按采集工具条中的相应选项可调整波形在窗口中的显示和首波控制线的间距大小。
超声波检测仪使用说明书
超声波检测仪使用说明书一、产品概述超声波检测仪是一种高精度的非破坏性检测设备，通过发射和接收超声波信号来实现对物体内部缺陷的检测。
它广泛应用于材料、建筑、电子、航空航天等领域，可以有效地发现材料的裂纹、腐蚀、气泡等缺陷，为产品质量控制提供可靠的数据支持。
二、产品特点1. 高精度：超声波检测仪采用先进的超声波技术，能够实现对物体内部缺陷的准确检测，检测精度可达毫米级。
2. 安全可靠：超声波检测仪无需对被检测物体进行破坏性测试，对被测试物体无任何伤害，且可靠性高，检测结果可信度高。
3. 易于操作：超声波检测仪采用简洁直观的操作界面，用户只需简单的学习即可上手操作。
4. 多功能：超声波检测仪具备多种功能，包括缺陷检测、材料测量、复杂结构分析等，满足用户不同需求。
5. 高效节能：超声波检测仪采用先进的电池供电技术，具有长续航时间和低能耗的特点，同时也支持外接电源供电。
三、使用步骤1. 准备工作：a. 确保超声波检测仪的电池已充满电，或者连接外部电源供电。
b. 将超声波探头安装到仪器上，并确保连接牢固。
c. 打开电源开关，进入系统启动界面。
2. 系统设置：a. 根据被测物体的需求，选择合适的检测模式，例如缺陷检测、材料测量等。
b. 进入参数设置界面，根据具体需求进行相关参数的调整。
3. 开始检测：a. 将超声波探头对准被测物体表面，并确保与物体之间无空气隙缝。
b. 点击“开始检测”按钮，超声波检测仪将开始发射超声波信号并接收返回信号。
c. 等待检测结果显示在屏幕上，根据需要进行数据记录或进一步分析。
4. 数据分析：a. 根据检测结果，判断是否存在缺陷或其他异常情况。
b. 如需进一步分析，可使用超声波检测仪提供的数据处理软件，进行数据处理和图像展示。
5. 使用注意事项：a. 使用超声波检测仪时，应确保工作环境安静，避免噪声对检测结果的干扰。
b. 对于不同类型的物体，应根据其特点和实际需求，选择不同的超声波检测仪及参数设置。
非金属超声波检测仪使用说明书
非金属超声波检测仪使用说明书ZBL-U520/510 非金属超声检测仪使用说明书ZBL-U520（U510）非金属超声检测仪使用说明书本说明书中的约定： 0第 1 章概述 (1)1.1 简介 (1)1.2 超声仪的组成 (1)1.3 主要性能指标 (6)1.4 工作环境要求 (7)1.5 超声仪的维护、保养及使用过程中的注意事项 (7)1.6 测试前的准备 (9)1.7 功能选择 (10)第 2 章基本操作方法介绍 (11)2.1 输入方法 (11)2.2 调零 (12)2.3 采样参数的调整 (15)2.4 波形操作 (17)2.5 手动判读首波声时、幅度 (19)2.6 手动寻找首波 (20)2.7 数据传输 (21)2.8 软件升级 (24)第 3 章超声回弹综合法检测混凝土抗压强度 (26)3.1 进入测强功能 (26)3.2 测试前的准备 (27)3.3 工程参数的设置 (27)3.4 测试界面说明 (31)3.5 测试界面操作 (32)3.6 分析处理 (35)3.7 文件管理 (38)第 4 章超声法检测混凝土缺陷 (41)4.1 进入测缺功能 (41)4.2 测试前的准备 (41)4.3 工程参数的设置 (42)4.4 测试界面说明 (45)4.5 测试界面操作 (46)4.6 分析处理 (49)4.7 文件管理 (52)第 5 章声波透射法检测基桩完整性（自动记录） (56)ZBL-U520（U510）非金属超声检测仪使用说明书5.1 简介 (56)5.2 测试前的准备 (59)5.3 设置工程参数 (60)5.4 测试界面说明 (66)5.5 测试新剖面 (68)5.6 打印波形： (74)5.7 检测新的剖面或新的桩 (74)5.8 续测剖面 (74)5.9 数据文件管理 (75)5.10 对已测桩进行分析 (78)第 6 章声波透射法检测基桩完整性（手动记录） (82)6.1 简介 (82)6.2 测试前的准备 (82)6.3 设置工程参数 (83)6.4 测试界面说明 (86)6.5 测试新剖面 (89)6.6 打印波形： (93)6.7 检测新的剖面或新的桩 (94)6.8 续测剖面 (94)6.9 数据文件管理 (94)6.10 对已测桩进行分析 (94)第 7 章超声平测法检测混凝土表面浅裂缝 (95)7.1 进入测缝功能 (95)7.2 测试前的准备 (96)7.3 工程参数的设置 (96)7.4 测试界面说明 (99)7.5 测试界面操作 (101)7.6 分析处理 (105)7.7 文件管理 (107)第 8 章单孔一发双收测井软件 (111)8.1 简介 (111)8.2 工程参数设置 (112)8.3 使用压电陶瓷换能器作为发射源的测试 (118)8.4 使用超磁致伸缩换能器或电火花作为震源测试 (124)ZBL-U520（U510）非金属超声检测仪使用说明书8.5 文件管理 (127)附加说明: (130)参考资料： (131)本说明书中的约定：A. 灰色背景、带黑色方框的文字表示屏幕上的一个按钮，如：分析、参数等。

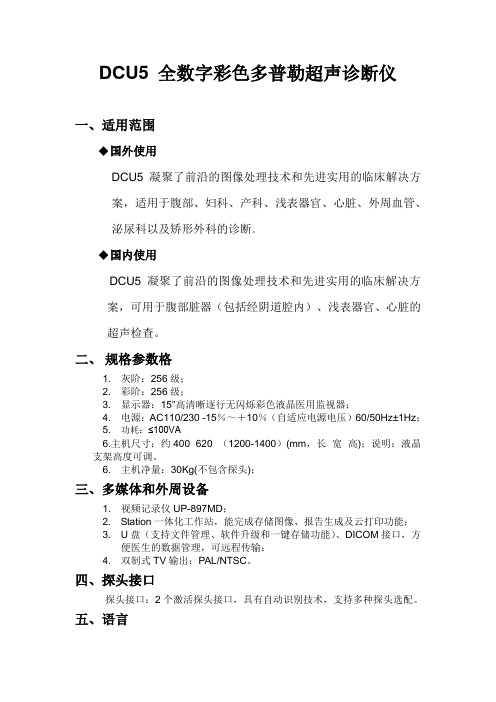

彩超DCU5 参数
DCU5 全数字彩色多普勒超声诊断仪一、适用范围◆国外使用DCU5凝聚了前沿的图像处理技术和先进实用的临床解决方案，适用于腹部、妇科、产科、浅表器官、心脏、外周血管、泌尿科以及矫形外科的诊断。
◆国内使用DCU5凝聚了前沿的图像处理技术和先进实用的临床解决方案，可用于腹部脏器（包括经阴道腔内）、浅表器官、心脏的超声检查。
二、规格参数格1. 灰阶：256级；2. 彩阶：256级；3. 显示器：15"高清晰逐行无闪烁彩色液晶医用监视器；4. 电源：AC110/230 -15％～＋10％（自适应电源电压）60/50Hz±1Hz；5. 功耗：≤100VA6.主机尺寸：约400×620×（1200-1400）(mm，长×宽×高)；说明：液晶支架高度可调。
6. 主机净量：30Kg(不包含探头)；三、多媒体和外周设备1. 视频记录仪UP-897MD；2. Station一体化工作站，能完成存储图像、报告生成及云打印功能；3. U盘（支持文件管理、软件升级和一键存储功能）、DICOM接口，方便医生的数据管理，可远程传输；4. 双制式TV输出：PAL/NTSC。
四、探头接口探头接口：2个激活探头接口，具有自动识别技术，支持多种探头选配。
五、语言菜单式界面操作，界面语言：中/英文可切换（国外产品可支持俄语、西班牙语定制）。
六、探头扫描参数●3.5MHz R60凸阵宽频扫描角度：60°1. 频率范围：2.0MHz－5.0MHz2. 变频4段：2.0/2.5/3.5/5.03. 最大扫描深度≥190mm4. 盲区：≤5mm5. 分辨力：轴向分辨力≤1mm，侧向分辨力≤2mm6. 几何位置精度：横向≤5%，纵向≤5%●7.5MHz L40线阵宽频频率范围：6.0MHz－9.0MHz1. 变频4段：6.0/6.5/7.5/9.02. 最大扫描深度≥60mm3. 盲区：≤3mm4. 分辨力：轴向分辨力≤0.5mm，侧向分辨力≤1mm5. 几何位置精度：横向≤5%，纵向≤5%●6.5MHz R11腔内宽频1. 扫描角度：135°2. 频率范围：4.5MHz－9.0MHz3. 变频4段：4.5/5.5/6.5/7.54. 最大扫描深度≥60mm5. 盲区：≤4mm6. 分辨力：轴向分辨力≤1mm，侧向分辨力≤1mm7. 几何位置精度：横向≤10%，纵向≤5%七、操作模式1. B、B/B、4B模式2. M、B/M模式3. 彩色血流模式(CFM)4. 能量多普勒模式（PDI）5. 脉冲频谱多普勒（PW）6. 组织谐波成像THI八、标记1. 131种带有探头位置的体位标记，可通过直观的体位标记明细界面快捷的选择体位标记；2. 文本标记，可预设文本内容；3. 箭头标记。
超声仪操作指南
手动调零
1. 2. 3. 4. 5. 6. 将收、发换能器的辐射面对在一起（也可通过标准声时棒相对），并以黄 油或凡士林等耦合剂耦合; 进入测试界面后，采样并测读此时的声时 t; 按采样键停止采样，计算零声时，其计算公式为t0＝t-t0„-ts。 t0：新的 输入的零声时 ；t0‟：当前零声时值；t：测读的声时值；ts：标准声时， 使用标准声时棒时为标准棒的声时值，直接耦合时为0。 再按调零键，弹出调零窗口如图； 按键出现数字键盘，输入计算出的t0值，完成调零操作； 测量标准声时棒或直接耦合平面换能器时的声时值，测量结果应与标准声 时值比较，差值范围应≤±2个采样周期，否则应重新调零。
平面传感器与超声仪连接
设置系统参数
每次开机时将上一次 使用的系统参数当作默 认值，如需修改，按 “系统”按钮进入系统 参数设置界面，用户可 以对日期、时间、采样 参数等进行修改。
文件管理1
在测试时，我们将一个构件或结构的所有测试数 据保存在一个文件中，构件名称即为文件名；将一 个工地的所有构件的测试数据保存在同一个文件夹 中，工程名称即为文件夹名称。您可以在文件管理 界面很容易的对所测试的数据进行读取、查询、删 除等操作。 在参数设置界面，将光标移至工程，按键即可 进入文件管理界面，如图所示。 不同测试方法操作方式略有不同，比如透射法测 桩软件的测试数据是以“工程”－“桩”－“剖面” 三级组成的。下面仅以综合法测强为例进行说明。
采集超声数据2
采集超声数据3
• 在测试界面按采样键可以开始或停止动态 采集超声数据。当进行动态数据采集时， 在测试界面的波形区实时显示超声波形。 • 当测试条件较好（测距不大，被测物没有 明显缺陷）时，超声仪会自动调整波形到 屏幕波形区的左侧，并自动将首波幅度调 整到满屏的1/2左右的位置。
超声波检查仪使用说明书
超声波检查仪使用说明书一、产品介绍超声波检查仪是一种用于医疗领域的检测设备，它利用超声波技术来获取人体内部器官的图像信息。
本产品采用先进的超声波传感技术，具有高清晰度、高灵敏度和高重复性的特点。
二、产品组成1. 主机：超声波检查仪主体，包含操作面板、显示屏和控制系统。
2. 扫描探头：将超声波信号转化为图像的重要组件，可选择不同型号的探头进行不同部位的检查。
3. 传输线：将探头与主机连接的电缆线。
4. 电源线：将超声波检查仪与电源连接并供电。
三、使用前准备1. 仔细阅读本使用说明书，了解产品的功能和操作方法。
2. 检查仪电源：将电源线连接超声波检查仪，并插入可靠接地的插座。
3. 扫描探头连接：将选定的扫描探头连接到主机上的探头接口，确保握紧。
四、操作说明1. 打开设备：按下电源开关，待设备启动并进入工作界面。
2. 调整参数：根据需要选择合适的检测模式、深度、增益等参数，并通过操作面板上的按键进行调整。
3. 启动扫描：将探头轻轻放置在需要检测的部位上，并保持与皮肤充分接触。
按下扫描启动键，设备会自动发出超声波信号并接收回波，产生对应的图像。
4. 图像浏览：通过显示屏观察图像，可利用放大、缩小、调整亮度等功能对图像进行操作和观察。
5. 结束检查：检查完成后，将扫描探头从患者身上取下，并关闭设备。
五、注意事项1. 使用前请确保设备外部无损坏，如发现有损坏或异常请勿使用。
2. 使用过程中请注意操作规范，确保接触件与患者皮肤充分接触，避免过度压迫造成不适。
3. 长时间使用超声波检查仪可能产生一定热量，建议适量调整使用时间，以免过热。
4. 使用完成后，请及时拔掉电源线并将设备安全存储，保持整洁干净。
六、维护保养1. 定期清洁：使用时请注意保持设备干净，不可使用含有酸性或碱性成分的清洁剂直接清洁设备，可使用干布轻拭或适量湿布擦拭。
2. 防护措施：设备应远离水源，避免水浸泡或飞溅到设备上。
3. 定期检测：定期检测设备外部接线是否松动，如发现松动应及时紧固，确保设备正常运行。
ZBL-510(520)非金属超声检测仪使用说明书
第 5 章 声波透射法检测基桩完整性（自动记录） ................40 5.1 简介 ................................................................................40 5.2 测试前的准备 ................................................................42 5.3 设置工程参数 ................................................................43 5.4 测试界面说明 ................................................................46 5.5 测试新剖面 ....................................................................48 5.6 检测新的剖面或新的桩 ................................................51 5.7 续测剖面 ........................................................................51 5.8 数据文件管理 ................................................................51 5.9 对已测桩进行分析 ........................................................53 第 6 章 声波透射法检测基桩完整性（手动记录） ................56 6.1 简介 ................................................................................56 6.2 测试前的准备 ................................................................56 6.3 设置工程参数 ................................................................57 6.4 测试界面说明 ................................................................59 6.5 测试新剖面 ....................................................................60 6.6 检测新的剖面或新的桩 ................................................63 6.7 续测剖面 ........................................................................63 6.8 数据文件管理 ................................................................63 6.9 对已测桩进行分析 ........................................................63 第 7 章 超声平测法检测混凝土表面浅裂缝 ............................65 7.1 进入测缝功能 ................................................................65 7.2 测试前的准备 ................................................................65 7.3 工程参数的设置 ............................................................65 7.4 测试界面说明 ................................................................68 7.5 测试界面操作 ................................................................68 7.6 分析处理 ........................................................................71 7.7 文件管理 ........................................................................72 第 8 章 单孔一发双收测井软件 ................................................75 8.1 简介 ................................................................................75 8.2 工程参数设置 ................................................................76 8.3 使用压电陶瓷换能器作为发射源的测试 ....................80 8.4 使用超磁致伸缩换能器或电火花作为震源测试 ........83 8.5 文件管理 ........................................................................85 附加说明: ...........................................................................................88
UW超声波操作手册最新
ESC *在输入位号后，按[ESC]可完成编辑工作。
退格键，可在输入字符时移动光标。
· 在手动[HOLD]状态中，按[·]可显示软件版本及发布时间，也可用做小数点。
SHIFT [SHIFT]灯不亮时，选择数字/字符键。 [SHIFT]灯亮时，可选择字母。 字符/数字键：用于对字符输入。 ENTER 保存/确定设定好的参数；在输入位号时，可向右移动光标作为空格键。
第三层菜单
4mA -
20mA -
Echo Loss Mode
失波模式
4-20mA 0-20mA -
ON 开
Off 关
No change 不变
30 继电器设置
31 查看继电器的设定分配情况 32 设置：数值：可输入动作值
死区：继电器变化范围可防止其振荡 高/低：继电器在大于高位或低位后改
变状态 33 添加：可以为当前通道添加继电器（最多
62 圈数：设定发射脉冲的圈数 63 功率：探头的功率大小与应用有关，范围为
0-100%，默认值与快速组态参数有 关。当控制测量的值有上下突发波动 时，可以调整功率大小来消除。 64 延时：一般用于单点应用，（特别是测液体时） 可消除各种杂波信号。 65 TVG：可调整控制器接收回波的能力。 66、67、68、69：用于调整接收波的能力。
-Target 目标 - Monitor 监测 - Select 选择
High Limit 高位限制
Low Limit 低位限制
监测 Monitor -
显示值 Exponent -
延时 Delay -
Decrease Step 率减速率
Decrease Qualify 率减限制
模式 Mode -
-1
退格键，可在输入字符时移动光标。
· 在手动[HOLD]状态中，按[·]可显示软件版本及发布时间，也可用做小数点。
SHIFT [SHIFT]灯不亮时，选择数字/字符键。 [SHIFT]灯亮时，可选择字母。 字符/数字键：用于对字符输入。 ENTER 保存/确定设定好的参数；在输入位号时，可向右移动光标作为空格键。
第三层菜单
4mA -
20mA -
Echo Loss Mode
失波模式
4-20mA 0-20mA -
ON 开
Off 关
No change 不变
30 继电器设置
31 查看继电器的设定分配情况 32 设置：数值：可输入动作值
死区：继电器变化范围可防止其振荡 高/低：继电器在大于高位或低位后改
变状态 33 添加：可以为当前通道添加继电器（最多
62 圈数：设定发射脉冲的圈数 63 功率：探头的功率大小与应用有关，范围为
0-100%，默认值与快速组态参数有 关。当控制测量的值有上下突发波动 时，可以调整功率大小来消除。 64 延时：一般用于单点应用，（特别是测液体时） 可消除各种杂波信号。 65 TVG：可调整控制器接收回波的能力。 66、67、68、69：用于调整接收波的能力。
-Target 目标 - Monitor 监测 - Select 选择
High Limit 高位限制
Low Limit 低位限制
监测 Monitor -
显示值 Exponent -
延时 Delay -
Decrease Step 率减速率
Decrease Qualify 率减限制
模式 Mode -
-1
UM-5 系列超声波测厚仪 使用说明书
UM-5系列超声波测厚仪使用说明书沈阳宇时先锋检测仪器有限公司目录1.概述 (1)1.1仪器的组成 (2)1.2标准配置 (3)1.3选购件 (3)1.4技术参数 (4)1.5主要功能 (5)2.了解键盘功能 (6)3.厚度测量 (7)3.1设置材料声速 (7)3.2参数配置界面 (11)3.3数值显示模式 (13)3.4A-扫描界面模式 (15)3.5A-扫描实例讲解 (17)3.6B--扫描界面的操作 (19)3.6.1B-扫描界面 (19)3.6.2B-扫描介绍 (19)3.7双回波（穿透涂层）测量模式 (20)3.7.1双回波模式下的A-扫描界面 (20)4.数据存储功能 (21)4.1厚度值与波形的存储 (21)4.2浏览已存储的数据 (22)5.测量应用 (22)5.1测量误差 (22)5.2测量方法 (23)5.3管壁测量 (23)5.4铸件测量 (24)6.保养与维修 (24)6.1电源检查 (24)6.2注意事项 (24)6.3维修 (25)附录：材料的声速.........................................................................................261.概述我厂研制并生产的UM-5系列超声波测厚仪,采用2.4英寸彩色320*240点阵液晶显示屏。
利用超声波测量原理，从被测工件的一侧向材料内发射声波，对其厚度进行实时的数字化测量，而不需要切开被测工件，是一种小型测量仪器。
它能速度快，无损伤，正确地进行测量。
并且本仪器提供A、B扫描功能，通过回波显示可以帮助使用者很好的控制测量，使测厚范围宽，测量数值正确，也可避免在测量中与材料相关的误差。
本仪器可应用于制造业，金属加工业，航空航天、铁路交通、化工业，商检业等检测领域。
除可对多种板材和多种加工件作正确测量外，还可以对生产设备中多种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，是无损检测行业需要的仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图 2.1
安装界面
图 2.2
欢迎界面
2、在欢迎界面点击取消按钮则退出安装程序，点击下一步按 钮后弹出软件协议许可对话框（如图 2.3 所示） 。 3、在图 2.3 所示对话框中点击是按钮进入图 2.4 所示用户信
11
息输入对话框；点击否按钮则退出安装；点击返回按钮则返回至 图 2.2 所示界面。
图 2.3
第八章ห้องสมุดไป่ตู้
超声平测法检测裂缝数据分析处理………… 101
4
8.1 8.2 8.3
测缝软件简介……………………………………………101 软件界面介绍……………………………………………102 菜单命令…………………………………………………105
8.3.1 文件菜单………………………………………………105 8.3.2 编辑菜单………………………………………………108 8.3.3 查看菜单………………………………………………112 8.3.4 处理菜单………………………………………………113 8.3.5 工具菜单………………………………………………114 8.3.6 帮助菜单………………………………………………115
3
第六章
6.1 6.2 6.3
超声回弹综合法检测混凝土强度数据处理… 62
测强软件简介………………………………………… 62 软件界面介绍………………………………………… 63 菜单命令……………………………………………… 66 6.3.1 文件菜单 ………………………………………… 66 6.3.2 编辑菜单 ………………………………………… 70 6.3.3 查看菜单……………………………………………74 6.3.4 处理菜单……………………………………………80 6.3.5 工具菜单……………………………………………82 6.3.6 帮助菜单……………………………………………83
4.5
建立回弹曲线软件…………………………………… 33
第五章
5.1 5.2 5.3
超声透射法检测基桩完整性数据处理……… 36
测桩软件简介………………………………………… 36 软件界面介绍………………………………………… 37 菜单命令……………………………………………… 40 5.3.1 文件菜单……………………………………………40 5.3.2 编辑菜单……………………………………………46 5.3.3 查看菜单……………………………………………51 5.3.4 设置菜单……………………………………………56 5.3.5 处理菜单……………………………………………59 5.3.6 工具菜单……………………………………………59 5.3.7 帮助菜单……………………………………………61
第十章
10.1
冲击回波法检测混凝土厚度数据处理……… 127
测厚软件简介…………………………………………127
5
10.2 10.3
软件界面介绍…………………………………………128 菜单命令………………………………………………134
10.3.1 文件菜单……………………………………………134 10.3.2 编辑菜单……………………………………………141 10.3.3 查看菜单……………………………………………142 10.3.4 设置菜单……………………………………………143 10.3.5 帮助菜单……………………………………………146
第七章
7.1 7.2 7.3
超声法检测混凝土缺陷数据处理…………… 84
测缺软件简介………………………………………… 84 软件界面介绍………………………………………… 85 菜单命令……………………………………………… 88 7.3.1 文件菜单……………………………………………88 7.3.2 编辑菜单……………………………………………91 7.3.3 查看菜单……………………………………………94 7.3.4 处理菜单……………………………………………98 7.3.5 工具菜单…………………………………………100 7.3.6 帮助菜单…………………………………………100
许可协议界面
图 2.4
用户信息对话框
4、在图 2.4 所示对话框中输入用户信息后，点击返回按钮则 返回至图 2.3 所示界面；点击取消按钮则退出安装；点击下一步 按钮后弹出设置安装路径对话框（如图 2.5 所示） 。 5、在图 2.5 所示窗口中点击浏览按钮可选择安装路径，设置 完后点击返回按钮则返回至图 2.4 所示窗口；点击取消按钮则退 出安装；点击下一步按钮后弹出设置信息浏览对话框（如图 2.6 所示） 。
超声检测数据处理系统
使 用 说 明 书
1
目
本手册中的约定 第一章 第二章
2.1 2.2 2.3
录
简
介…………………………………………… 1
安装、运行与卸载……………………………… 4
安装………………………………………………………4 运行………………………………………………………8 卸载………………………………………………………8
10
第二章
安装、运行与卸载
本处理系统的安装过程与常用的 Windows 软件的安装相似。 本章将对本处理系统的安装和使用前的准备工作做详细的介绍。 安装本处理系统所需文件均在随仪器附带的光盘中。
2.1 安装
1、将光盘放入计算机的光驱中，找到光盘根目录下的 U5Setup.exe 文件并运行它，出现图 2.1 所示安装界面。稍等几分 钟，出现图 2.2 所示欢迎界面。
8
数据按照《超声法检测混凝土缺陷技术规程（CECS21：2000） 》 进行计算处理与判别。 5）一发双收声波测井数据处理软件：依据《岩土工程勘察规 范（GB50021-2001） 》 、 《建筑抗震设计规范（GB50011-2001） 》中 的要求，对钻孔地层的波速测试数据进行处理，为建筑物抗震设 计提供波速参数。 6）工具软件，主要包括： 数据传输与软件升级——将 U5 系列超声仪上的检测数据 传输至计算机上，以便进一步分析处理并存档；对 U5 系列超声仪 的内部软件进行升级。 检测报告生成——自动生成 Microsoft Word 格式 （扩展名为 DOC）的检测报告文档，用户只需略加修改就可以完成检测报告。 如果要使用本软件，则需在计算机上安装微软公司的 Office 系列 软件的 97 版或更高版本。 图形打印——成批打印输出各种不同格式的图形，可任意 调整一页纸上打印的行数与列数； 回归分析软件——此软件主要是为了方便建立专用测强曲 线时，对试验数据进行回归分析以获取回归系数。 建立回弹曲线软件——此软件主要用于建立回弹测试时对 测试面、测试角度及泵送进行修正的表格。
第三章
3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 3.10
公用模块功能说明…………………………… 11
打开数据文件………………………………………… 11 数据文件另存………………………………………… 11 导出文本文件………………………………………… 12 文件夹的选择………………………………………… 13 打印预览……………………………………………… 13 打印设置……………………………………………… 14 查看采样参数………………………………………… 15 波形/频谱区…………………………………………… 15 波列显示……………………………………………… 17 工程信息设置………………………………………… 19
6
本手册中的约定：
A. 灰色背景、带黑色方框的文字表示屏幕上的一个按钮或键盘 上的一个键， 如： 确定。 如果是键盘上的键后面会跟一个 “键” 字。 B. 白色背景、带黑色方框的文字表示菜单命令，其中“ ”表 示菜单级间的分割符，如文件打开表示文件菜单下的打开 菜单项命令。 C. 灰色背景、不带方框的文字表示屏幕上弹出的窗口中的控件 （如选择框、输入框等）名称。如打开文件窗口中的文件名 输入框。 D. E. F. G. 视图区域名称用灰色背景、不带方框的粗体字表示，如超声 数据列表区。 本说明书中所指位图是一种图形文件，其扩展名为 BMP。 本处理系统中的所有软件界面均由多部分（或视图）组成， 当鼠标点击某一部分后，则所点击部分变为当前焦点。 本手册中用于说明的窗口图片都是在 WindowXP 系统下获 得，当本软件安装到其他系统下时，窗口的风格或名称会略 有不同。 H. 选择文件的方法： （1）单击鼠标左键可以选中单个文件； （2）按住 Ctrl 键不放，单击鼠标左键可以选中多个文件； （3）按住 Shift 键不放，单击鼠标左键选中一个文件后，再 次单击鼠标左键可以选中这两个文件间所有的文件； I. 在数据列表区选择多行数据的方法与选择文件的方法相同。
7
第一章
简
介
超声检测数据处理系统（以下简称处理系统）是由北京智博 联科技有限公司推出的用于处理超声检测数据的 Windows 应用软 件，本处理系统界面友好、操作方便，专为从事工程检测人员而 设计。 本处理系统可运行于安装了 Windows95 或 Windows98 、 WinMe、WindowsXP、Windows2000、Windows NT 操作系统的计 算机上。本处理系统的处理对象是我公司生产的 ZBL-U5 系列超 声检测分析仪所采集的数据。 本处理系统的所有软件均以 Windows 操作系统为工作平台， 其操作方法及界面形式完全符合 Windows 风格， 熟悉 Windows 应 用软件操作的用户会很容易掌握本软件的使用。 本处理系统由以下软件组成： 1）声波透射法测桩数据处理软件：对声波透射法检测基桩完 整性的检测数据按照《建筑基桩检测技术规范（JGJ106-2003》或 《超声法检测混凝土缺陷技术规程（CECS21：2000） 》等规程进 行处理与判别。 2） 综合法测强数据处理软件： 对超声-回弹综合法检测混凝土 抗压强度的检测数据进行计算处理，可按《超声回弹综合法检测 混凝土强度技术规程（CECS 02：2005） 》进行计算，也可按地方 规程进行计算。 3）超声法测缺数据处理软件：对超声法检测混凝土内部不密 实区及空洞、混凝土结合面质量及钢管混凝土内部缺陷的数据按 照《超声法检测混凝土缺陷技术规程（CECS21：2000） 》进行计 算处理与判别。 4）超声法测缝数据处理软件：对超声平测法法检测浅裂缝的
